شرکت Yuhong Holding Group Co. LTD
 |
| محل منبع: | چین |
| نام تجاری: | YUHONG |
| گواهی: | ABS, BV, DNV, GL, LR, SGS, IEI |
| شماره مدل: | TP304 TP304L TP316L TP316H TP316Ti |
| مقدار حداقل تعداد سفارش: | 100 کیلوگرم |
|---|---|
| قیمت: | Negotiable |
| جزئیات بسته بندی: | قاب چوبی تخته چندلا / قاب آهنی / بسته با درپوش پلاستیکی |
| زمان تحویل: | 7 روز |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | 100 تن در ماه |
| سطح: | روشن آنیل، ترشی و آنیل شده | تایپ کنید: | جوش داده شده |
|---|---|---|---|
| پایان: | جلگه | بسته: | کیس تخته سه لا، پالت |
| برجسته: | لوله مبدل حرارتی asme sa249 tp304,لوله مبدل حرارتی asme sa249 tp304l,لوله جوش داده شده فولاد ضد زنگ تایید شده توسط bv |
||

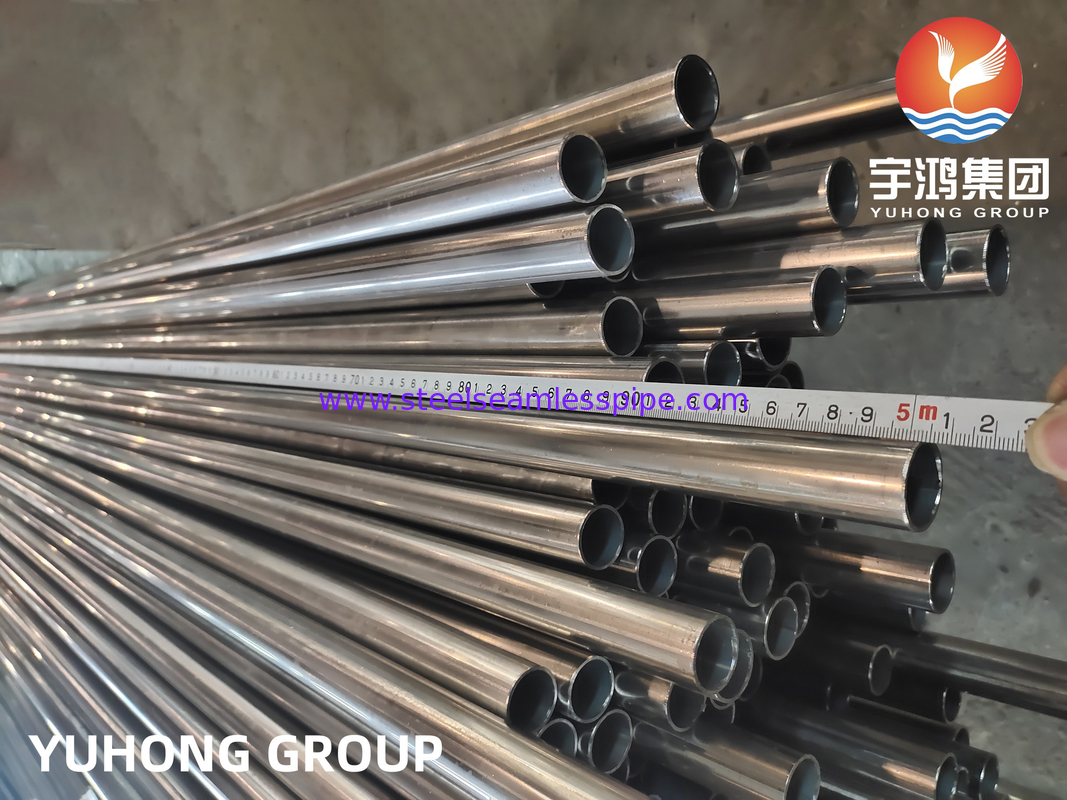

لوله فولادی ضد زنگ ASME SA249 TP304 TP304L لوله مبدل حرارتی
ASTM A 249 / SA 249
مشخصات استاندارد برای دیگ بخار فولادی آستنیتی جوش داده شده، سوپرهیتر، مبدل حرارتی و لوله های کندانسور
1.1این مشخصات لوله های جوش داده شده با ضخامت نامی دیوار ساخته شده از فولادهای آستنیتی فهرست شده در جدول 1 را با درجات مختلفی که برای استفاده از دیگ بخار، سوپرهیتر، مبدل حرارتی یا لوله های کندانسور در نظر گرفته شده اند، پوشش می دهد.
1.2گریدهای TP304H، TP309H، TP309HCb، TP310H، TO310HCb، TP316H، TP321H، TP347H، و TP348H تغییراتی از گریدهای TP304، TP309S، TP309310TP، TP309Cb310، TP310، TP310، TP310، TP310، TP310، TP310، TP310، TP310، TP310، TP310، TP310، TP310TP، TP347 و TP348 و برای سرویس در دمای بالا در نظر گرفته شده اند مانند سوپرهیترها و گرم کن ها.
1.3اندازه‌ها و ضخامت‌های لوله که معمولاً مطابق با این مشخصات ارائه می‌شوند، 1/8 اینچ [3.2 میلی‌متر] در قطر داخلی تا 5 اینچ [127 میلی‌متر] در قطر خارجی و 0.015 تا 0.320 اینچ [0.4 تا 8.1 میلی‌متر]، شامل ضخامت دیوار.لوله هایی با ابعاد دیگر ممکن است مبله شوند، مشروط بر اینکه چنین لوله هایی با سایر الزامات این مشخصات مطابقت داشته باشند.
1.4الزامات ویژگی های مکانیکی برای لوله های کوچکتر از 1/8 اینچ [3.2 میلی متر] در قطر داخلی یا 0.015 اینچ [0.4 میلی متر] در ضخامت اعمال نمی شود.
1.5الزامات تکمیلی اختیاری ارائه شده است و هنگامی که یک یا چند مورد از آنها مورد نظر باشد، هر کدام باید در دستور ذکر شوند.
1.6مقادیر بیان شده در واحدهای اینچ پوند یا واحدهای SI باید به طور جداگانه به عنوان استاندارد در نظر گرفته شوند.(ترکیبی از مقادیر از دو سیستم ممکن است منجر به عدم انطباق با مشخصات شود.) واحدهای اینچ پوند باید اعمال شوند مگر اینکه تعیین "M" این مشخصات در دستور مشخص شده باشد.
ترکیب شیمیایی:
| عناصر | 304 لیتر (وزنی درصد) | 316 لیتر (وزنی درصد) |
| (C) کربن، حداکثر | 0.035 | 0.035 |
| (Mn) منگنز، حداکثر | 2.00 | 2.00 |
| (P) فسفر، حداکثر | 0.040 | 0.040 |
| (S) گوگرد، حداکثر | 0.030 | 0.030 |
| (Si) سیلیکون، حداکثر | 0.75 | 0.75 |
| (نی) نیکل | 8.0 - 13.0 | 10.0 - 15.0 |
| (Cr) کروم | 18.0 - 20.0 | 16.0 - 18.0 |
| (Mo) مولیبدن | N/A | 2.0 - 3.0 |
| (Fe) آهن | بال | بال |
| (مس) مس | N/A | N/A |
| (N) نیتروژن | N/A | N/A |
تحمل های بعدی
تمام ابعاد بر حسب اینچ (میلی متر)
| اندازه OD | دیوار اسمی | قطر خارج | طول | دیوار |
| 1/2 اینچ (12.7) | 0.065 اینچ (1.65)/0.049 اینچ (1.25) | +/-0.005 (0.13) | 1/8 اینچ (3.18) - 0 | +/-10.0٪ |
| 3/4 اینچ (19.1) | 0.065 اینچ (1.65)/0.049 اینچ (1.25) | +/-0.005 (0.13) | 1/8 اینچ (3.18) - 0 | +/-10.0٪ |
| 1 اینچ (25.4) | 0.065 اینچ (1.65)/0.049 اینچ (1.25) | +/-0.005 (0.13) | 1/8 اینچ (3.18) - 0 | +/-10.0٪ |
| 1-1/2" (38.1) | 0.065 اینچ (1.65)/0.049 اینچ (1.25) | +/-0.008" (0.20) | 1/8 اینچ (3.18) - 0 | +/-10.0٪ |
| 2 اینچ (50.8) | 0.065 اینچ (1.65)/0.049 اینچ (1.25) | +/-0.008" (0.20) | 1/8 اینچ (3.18) - 0 | +/-10.0٪ |
| 2-1/2" (63.5) | 0.065 اینچ (1.65) | +/-0.010" (0.25) | 1/8 اینچ (3.18) - 0 | +/-10.0٪ |
| 3 اینچ (76.2) | 0.065 اینچ (1.65) | +/-0.010" (0.25) | 1/8 اینچ (3.18) - 0 | +/-10.0٪ |
| 4 اینچ (101.6) | 0.083 اینچ (2.11) | +/-0.015 اینچ (0.38) | 1/8 اینچ (3.18) - 0 | +/-10.0٪ |
| 6 اینچ (152.4) | 0.083 اینچ (2.11) | +/-0.030" (0.76) | +1 اینچ (25.4) - 0 | +/-10.0٪ |
| 6 اینچ (152.4) | 0.109 اینچ (2.77) | +/-0.030" (0.76) | +1 اینچ (25.4) - 0 | +/-10.0٪ |
| 8 اینچ (203.2) | 0.109 اینچ (2.77) | +0.061" (1.55)/-0.031" (0.79) | +1 اینچ (25.4) - 0 | +/-10.0٪ |
