شرکت Yuhong Holding Group Co. LTD
 |
| محل منبع: | چین |
| نام تجاری: | YUHONG |
| گواهی: | ASME, PED, TUV, ABS, DNV, GL , LR , KR, BV, CCS, COST, ISO |
| شماره مدل: | ورق لوله فولادی ضد زنگ A182 F316L |
| مقدار حداقل تعداد سفارش: | 1 کامپیوتر |
|---|---|
| قیمت: | Negotiable |
| جزئیات بسته بندی: | با توجه به نیاز مشتری / بسته بندی مورد چوبی |
| زمان تحویل: | بستگی به کمیت دارد |
| شرایط پرداخت: | T/T، L/C در دید |
| قابلیت ارائه: | 500 PCS در ماه |
| استاندارد: | ASTM A182/ASME SA182 | درجه مواد: | F316L |
|---|---|---|---|
| اندازه: | طبق نقاشی مشتری | NDT: | UT، PT، MT |
| کاربرد: | مبدل حرارتی، بویلر، مخزن تحت فشار، راکتور شیمیایی، نیروگاه، انرژی، پتروشیمی | شکل: | سیلندر |
| برجسته: | بخش لوله مبدل حرارتی,ورق لوله F316L,مبدل لوله ای فولادی ضد زنگ |
||

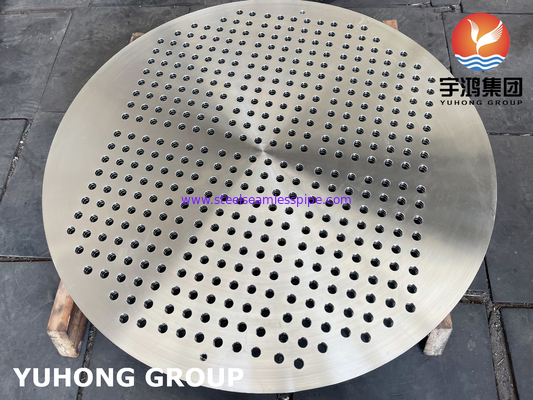

ورق لوله صفحه ای است که برای پشتیبانی از لوله ها در یک مبدل حرارتی پوسته و لوله استفاده می شود.لوله ها به صورت موازی در یک راستا قرار می گیرند و توسط ورقه های لوله پشتیبانی می شوند و در جای خود ثابت می شوند.ورق لوله یک صفحه دایره ای است که سوراخ شده است تا لوله ها بتوانند در دهانه ها قرار بگیرند.
صفحات لوله یکی از مهم ترین اجزای مبدل های حرارتی شل و لوله هستند.ورق های لوله معمولاً از یک قطعه مسطح گرد ورق آهنگری ساخته می شوند که با سوراخ هایی برای انتهای لوله در یک مکان و الگوی دقیق نسبت به یکدیگر حفر می شوند.سوراخ‌های لوله را می‌توان دریل و باز کرد و می‌توان با یک یا چند شیار ماشین کاری کرد که استحکام مفصل لوله را بسیار افزایش می‌دهد.ساخت کارگاه های ما مجهز به ماشین آلات مدرن از جمله دستگاه های حفاری CNC جهت ساخت هر نوع ورق لوله می باشد.ورق های لوله به طور گسترده ای برای ساخت مبدل های حرارتی در هر پیکربندی استفاده می شود.کلیه فعالیت های ماشینکاری مانند تراشکاری، حفاری، ریمینگ، نوار زنی، شیارکاری و فرز سطحی را می توان دقیقاً مطابق نقشه ها و مشخصات مشتری انجام داد.از آنجایی که تمام فعالیت های حفاری توسط کامپیوتر برنامه ریزی شده و توسط ماشین آلات پیشرفته CNC انجام می شود، هیچ اشتباه احتمالی توسط انسان وجود نخواهد داشت.
روش تحلیل لوله ای
استاندارد مورد استفاده برای تجزیه و تحلیل را نشان می دهد:
نوع مبدل
نوع مبدل حرارتی را انتخاب کنید.
U-Tube تنها یک صفحه لوله دارد.لوله ها به شکل "U" خم می شوند.بسته نرم افزاری را می توان برای نگهداری جدا کرد، اما به دلیل خم شدن، تمیز کردن داخل لوله سخت تر است.
درست شددارای دو صفحه لوله است که در هر انتهای مبدل ثابت شده و توسط لوله های مستقیم به یکدیگر متصل می شوند.هر دو صفحه لوله ثابت هستند، بنابراین انبساط حرارتی دیفرانسیل می تواند بین پوسته و لوله ایجاد شود.گاهی اوقات برای جذب رشد حرارتی به یک درز انبساط نیاز است.برای انجام آنالیز اجزای محدود (YUHONG) در اتصالات انبساط باید نوع ثابت مبدل لوله ای را انتخاب کنید.
شناوردارای یک صفحه لوله ثابت (ایستا) و یکی که حرکت آزاد دارد.چون یک تیوب شیتشناور است،هر گونه انبساط حرارتی تفاضلی بین پوسته و لوله ها جذب می شود.این دسته از مبدل ها همه کاره ترین و همچنین پرهزینه ترین هستند.در مقایسه با مبدل های U-tube می توان لوله ها را نیز به راحتی تمیز کرد.
| نماد درجه | شماره UNS | آلیاژ | عناصر | ترکیب بندی٪ |
| F316L | S31603 | 18 کروم، 8 نیکل، اصلاح شده با مولیبدن، کربن کم 316LG |
کربن | حداکثر 0.030 |
| منگنز | حداکثر 2.00 | |||
| فسفر | حداکثر 0.045 | |||
| گوگرد | حداکثر 0.030 | |||
| سیلیکون | حداکثر 1.00 | |||
| نیکل | 10.0-15.0 | |||
| کروم | 16.0-18.0 | |||
| مولیبدن | 2.00-3.00 | |||
| نیتروژن | 0.10 |
