شرکت Yuhong Holding Group Co. LTD
 |
| محل منبع: | چین |
| نام تجاری: | YUHONG |
| گواهی: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| شماره مدل: | ASME SB163 Monel 400 / UNS N04400 |
| مقدار حداقل تعداد سفارش: | 100 کیلوگرم |
|---|---|
| جزئیات بسته بندی: | قاب چوبی تخته چندلا / قاب آهنی / بسته با درپوش پلاستیکی |
| زمان تحویل: | 7 روز |
| شرایط پرداخت: | L/C، T/T |
| نام محصول: | لوله پره دار نوع G | لوله استاندارد: | ASTM B163، ASME SB163 |
|---|---|---|---|
| مواد لوله: | Monel 400 (UNS N04400) | تایپ کنید: | نوع G Embedded |
| لوله OD: | حداکثر OD 20 تا 219 میلی متر | ضخامت لوله: | 2 تا 16 میلی متر |
| طول لوله: | می تواند سفارشی شود | مواد باله: | آلومینیوم، |
| ضخامت باله: | 0.8 میلی متر تا 4 میلی متر | ارتفاع باله: | 0.25 اینچ (6.35 میلی متر) تا 1.5 اینچ (38 میلی متر) |
| تراکم باله: | سفارشی کردن، FPI / باله در هر اینچ | ||
| برجسته: | ASME SB163 Monel 400 Nickel Alloy Tube G Type Embedded Finned Tube | ||

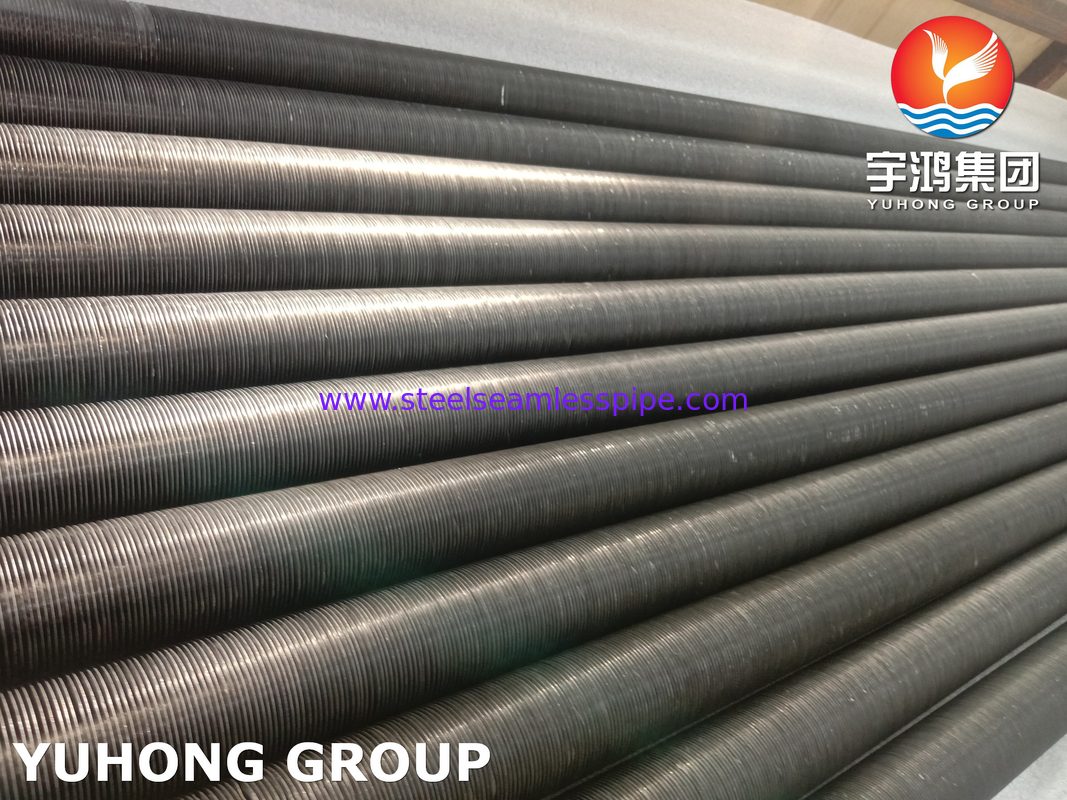

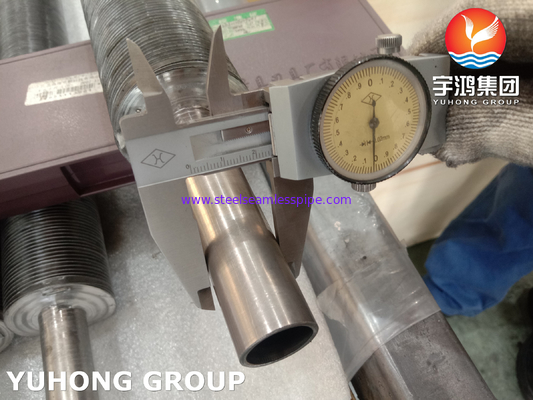

لوله باله جاسازی شده G-type ASME SB163 Monel 400 Nickel Alloy Bare Tube با پره آلومینیومی
لوله باله‌ای تعبیه‌شده نوع G نوعی لوله باله‌دار محیطی است که در آن باله به صورت مکانیکی در شیاری قرار می‌گیرد که در لوله شخم زده می‌شود و توسط رول‌هایی که شیار را مجبور می‌کند تا در اطراف پایه باله محکم ببندد، در جای خود قفل می‌شود.ما می توانیم لوله های G-Fin را در ترکیبات زیر از لوله پایه و مواد باله عرضه کنیم:
جنس لوله پایه:فولاد کربنی، فولاد آلیاژی، فولاد ملایم، فولاد ضد زنگ و لوله های تولید شده توسط ERW یا فرآیند بدون درز
مواد باله:آلومینیوم، مس
G-Fin Tube یا Embedded Fin Tube چیست؟
لوله پره تعبیه شده یا لوله باله G یک لوله باله سطحی کشیده است که در آن باله ها به صورت خارجی بر روی لوله های پایه اعمال می شوند.یک شیار به طور مداوم بر روی لوله پایه ایجاد می شود و لبه باله در شیار وارد می شود.پس از قرار دادن باله در شیار، مجموعه ای از غلتک ها برای پر کردن شیار استفاده می شود و سپس باله به طور ایمن در لوله پایه جاسازی می شود.
ویژگی های لوله پره دار G-Type:
1. طراحی فشرده
2. کارایی بالا
3. نصب آسان
4. فضای کمتر مورد نیاز
5. کابل کشی کمتر
6. سطح بهینه شده
7. بهترین تکنولوژی استفاده شده
8. حفاظت در برابر خوردگی متوسط
9. مصرف انرژی کمتر
10. افزایش قابلیت اطمینان
11. تعمیر و نگهداری کم
12. مقاومت مکانیکی بالا
مونل 400یک آلیاژ نیکل-مس (حدود 67٪ Ni - 23٪ مس) است که در برابر آب دریا و بخار در دماهای بالا و همچنین در برابر نمک و محلول های سوزاننده مقاوم است.آلیاژ 400 یک آلیاژ محلول جامد است که فقط با کار سرد سخت می شود.این آلیاژ نیکل ویژگی هایی مانند مقاومت در برابر خوردگی خوب، جوش پذیری خوب و استحکام بالا را نشان می دهد.نرخ خوردگی کم در آب شور یا دریا با جریان سریع همراه با مقاومت عالی در برابر ترک خوردگی تنشی در اکثر آب های شیرین و مقاومت آن در برابر انواع شرایط خورنده منجر به استفاده گسترده از آن در کاربردهای دریایی و سایر محلول های کلرید غیر اکسید کننده شده است.
ASME SB163 UNS N04400 / مونل 400 آلیاژ نیکلترکیب شیمیایی لوله
| مقطع تحصیلی | سی | منگنز | سی | اس | مس | Fe | نی | Cr |
| مونل 400 | حداکثر 0.30 | حداکثر 2.00 | حداکثر 0.50 | حداکثر 0.24 | 28.0-34.0 | حداکثر 2.50 | 63.00 دقیقه | – |
ASME SB163 UNS N04400 / مونل 400 آلیاژ نیکللولهویژگی های مکانیکی
| عنصر | تراکم | نقطه ذوب | استحکام کششی | قدرت بازده (0.2% افست) | ازدیاد طول |
| مونل 400 | 8.8 گرم بر سانتی متر مکعب | 1350 درجه سانتیگراد (2460 درجه فارنهایت) | Psi – 80000، مگاپاسکال – 550 | Psi – 35000، مگاپاسکال – 240 | 40 درصد |
ASME SB163 UNS N04400 / مونل 400 آلیاژ نیکللولهمشخصات فیزیکی
| خواص | متریک | امپراتوری |
|---|---|---|
| تراکم | 8.8 گرم بر سانتی متر مکعب | 0.318 پوند/اینچ 3 |
ASME SB163 UNS N04400 / مونل 400 آلیاژ نیکلرتبه بندی فشار لوله
|
لوله OD |
ضخامت دیواره لوله (اینچ) | |||||||
|---|---|---|---|---|---|---|---|---|
| .028 | 0.035 | 0.049 | 0.065 | 0.083 | 0.095 | .109 | .120 | |
| فشار کاری (psig) | ||||||||
| 1/8 | 7900 | 10100 | ||||||
| 1/4 | 3700 | 4800 | 7000 | 9500 | ||||
| 5/16 | 3700 | 5400 | 7300 | |||||
| 3/8 | 3100 | 4400 | 6100 | |||||
| 1/2 | 2300 | 3200 | 4400 | |||||
| 3/4 | 2200 | 3000 | 4000 | 4600 | ||||
| 1 | 2200 | 2900 | 3400 | 3900 | 4300 | |||
برنامه های کاربردی
1. مهندسی دریا.
2. تجهیزات پردازش شیمیایی و هیدروکربن.
3. مخازن بنزین و آب شیرین.
4. سکوهای نفت خام.
5. بخاری های هواگیری.
6. آبگرمکن های تغذیه بویلر و سایر مبدل های حرارتی.
7. سوپاپ ها، پمپ ها، شفت ها، اتصالات و بست ها.
8. مبدل های حرارتی صنعتی.
9. حلال های کلردار.
10. برج های تقطیر نفت خام.
11. گیاهان لاستیک
12. نیروگاه ها
13. صنایع نفت
14. صنایع شیمیایی
برای کاربردهایی که شامل انتقال گرما از یک سیال داغ به سیال سردتر از طریق دیواره لوله است، از لوله های پره استفاده می شود.معمولاً برای یک مبدل حرارتی هوا که یکی از سیالات آن هوا یا گاز دیگری است، ضریب انتقال حرارت طرف هوا بسیار کمتر خواهد بود، بنابراین مساحت سطح انتقال حرارت اضافی یا مبدل لوله پره بسیار مفید است.جریان الگوی کلی یک مبدل لوله پره دار اغلب جریان متقاطع است، با این حال، می تواند جریان موازی یا جریان مخالف نیز باشد.
از پره ها برای افزایش سطح موثر لوله مبدل حرارتی استفاده می شود.علاوه بر این، لوله‌های پره‌دار زمانی استفاده می‌شوند که ضریب انتقال حرارت در قسمت بیرونی لوله‌ها به میزان قابل‌توجهی کمتر از داخل آن باشد.به عبارت دیگر، حرارت از مایع به گاز، بخار به گاز، مانند مبدل حرارتی بخار به هوا، و سیال حرارتی به مبدل حرارتی هوا منتقل می شود.
ویژگی های لوله پره دار G-Type
1. طراحی فشرده
2. کارایی بالا
3. نصب آسان
4. فضای کمتر مورد نیاز
5. کابل کشی کمتر
6. سطح بهینه شده
7. بهترین تکنولوژی استفاده شده
8. حفاظت در برابر خوردگی متوسط
9. مصرف انرژی کمتر
10. افزایش قابلیت اطمینان
11. تعمیر و نگهداری کم
12. مقاومت مکانیکی بالا
صنایعی که از لوله های پره دار G-Type استفاده می شود
1. گیاهان لاستیک
2. نیروگاه ها
3. صنایع نفت
4. صنایع شیمیایی
سایر برنامه های کاربردی
1. مهندسی دریا.
2. تجهیزات پردازش شیمیایی و هیدروکربن.
3. مخازن بنزین و آب شیرین.
4. سکوهای نفت خام.
5. بخاری های هواگیری.
6. آبگرمکن های تغذیه بویلر و سایر مبدل های حرارتی.
7. سوپاپ ها، پمپ ها، شفت ها، اتصالات و بست ها.
8. مبدل های حرارتی صنعتی.
9. حلال های کلردار.
10. برج های تقطیر نفت خام.
