شرکت Yuhong Holding Group Co. LTD
محل منبع: | چین |
نام تجاری: | YUHONG |
گواهی: | ASME II, ASME III, ABS, LR, DNV, GL , BV, CCS, KR, NK, TUV, PED, GOST, ISO , TS |
شماره مدل: | ASTM A266 Gr.2 Carbon Steel Tubesheet |
مقدار حداقل تعداد سفارش: | 1 کامپیوتر |
---|---|
قیمت: | Negotiable |
جزئیات بسته بندی: | روکش چوبی / پالت |
زمان تحویل: | بسته به تعداد |
شرایط پرداخت: | L/C در دید، T/T |
قابلیت ارائه: | 100 عدد در ماه |
نام محصول: | ورق لوله فورج فولاد کربن | استاندارد: | ASTM A266 / ASME SA266 |
---|---|---|---|
مواد: | Gr.2 | اندازه: | طبق نقاشی مشتریان |
شکل: | سیلندر | NDT: | 100% PT+UT+PMI |
کاربرد: | مبدل حرارتی، دیگ بخار، مخزن تحت فشار، توربین بخار، تهویه مطبوع مرکزی بزرگ و غیره. | ||
برجسته: | صفحه لوله مبدل حرارتی جعلی CS,صفحه لوله مبدل حرارتی سفارشی |
بررسی اجمالی

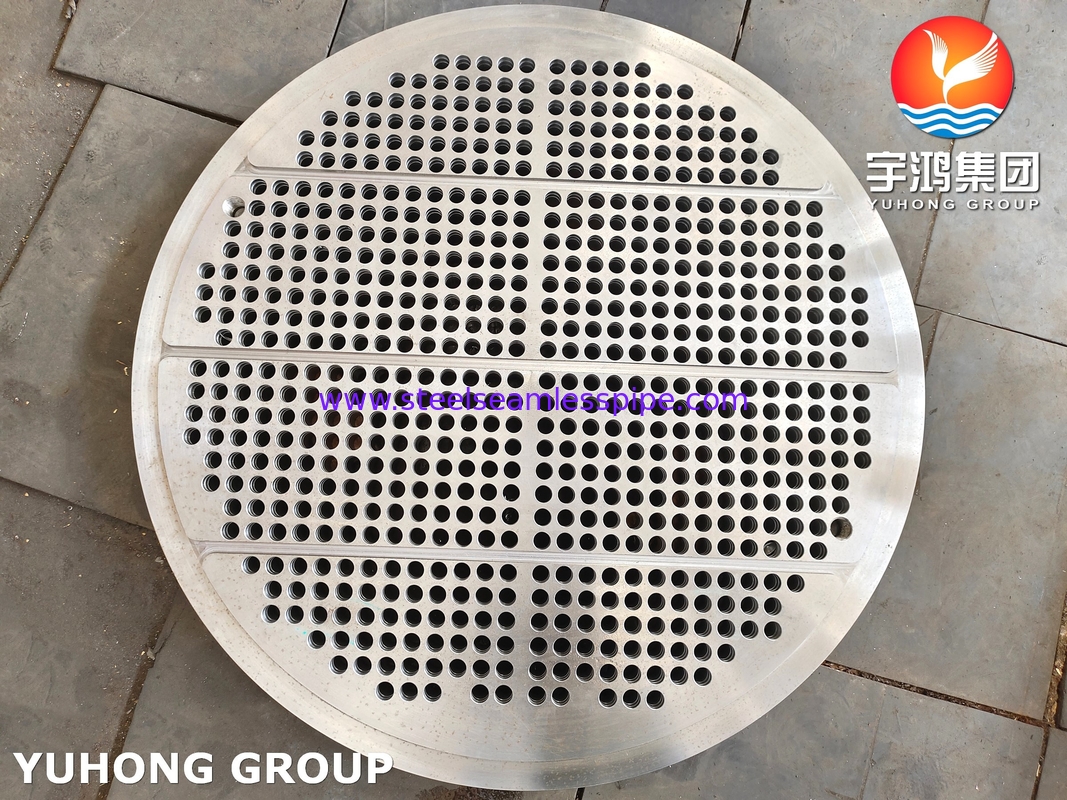

ورق لوله یک صفحه فولادی گرد است که سوراخ هایی کمی بزرگتر از قطر بیرونی لوله حفر شده است که به عنوان یک وسیله ثابت و آب بندی برای لوله در یک مبدل حرارتی عمل می کند.اتصالی که برای محکم کردن لوله به آن نفوذ کرده و آن را جوش می دهد.دقت پردازش صفحه لوله، به ویژه فاصله و تحمل قطر سوراخهای لوله، عمودی و صاف بودن، به شدت بر مونتاژ و عملکرد تجهیزات شیمیایی ذکر شده در بالا تأثیر میگذارد.
ASTM A266/A266M مشخصات استاندارد برای آهنگری فولاد کربنی برای اجزای مخازن تحت فشار است.این چهار گرید آهنگری فولاد کربنی برای دیگها، مخازن تحت فشار و تجهیزات مرتبط را پوشش میدهد: درجه 1 و درجه 2 و درجه 3 و درجه 4. تعیین شماره UNS برای هر گرید K03506 [درجه 1]، K03506 [درجه 2] است. K05001 [درجه 3]، و K03017 [درجه 4]، به ترتیب.متداول ترین آهنگری که مطابق با ASTM A266 تولید می شود شامل صفحات لوله، سرهای تخت توپی یا نازل است که برای کاربردهای دیگ بخار ASME و کد مخزن تحت فشار سفارش داده می شود.
فولاد باید توسط یک فرآیند ذوب ساخته شود و متعاقباً باید تا حد امکان بسته به شکل و اندازه مشخص شده محصولات نهایی فورج شود.سطوح آهنگری ASTM A266 باید طبق تعیین شده توسط خریدار ماشین کاری شوند.سطوح ماشینکاری نشده باید به اندازه کافی عاری از رسوب باشند تا امکان بازرسی را فراهم کنند.ماشینکاری معمولاً پس از عملیات حرارتی انجام می شود.تعمیر جوش برای اطمینان از کیفیت خوب مجاز نیست.
صفحات لوله به طور گسترده در صنایعی مانند مبدل های حرارتی لوله ای، بویلرها، مخازن تحت فشار، توربین های بخار و تهویه مطبوع مرکزی بزرگ استفاده می شوند.به طور عمده در رگ های شیمیایی استفاده می شود، مانندلوله ایمبدل های حرارتی، مخازن تحت فشار، بویلرها، کندانسورها، تهویه مطبوع مرکزی، اواپراتورها و نمک زدایی آب دریا، برای پشتیبانی و تعمیر لوله ها.مواد فلزی نه تنها دارای استحکام قوی هستند، بلکه عملکرد رسانایی گرمایی بالایی دارند.
ترکیب شیمیایی
مورد | درخواست شیمیاییبرای ASTM A266، % | ||
گر1 و 2 | گر3 | گر4 | |
سی | ≤ 0.30 | ≤ 0.35 | ≤ 0.30 |
منگنز | 0.40 ~ 1.05 | 0.80 ~ 1.35 | 0.80 ~ 1.35 |
پ | 0.025 ≤ | 0.025 ≤ | 0.025 ≤ |
اس | 0.025 ≤ | 0.025 ≤ | 0.025 ≤ |
سی | 0.15 ~ 0.35 | 0.15 ~ 0.35 | 0.15 ~ 0.35 |
ویژگی های مکانیکی
کششی الزامات |
گر1 | گر2 و 4 | گر3 |
---|---|---|---|
TS دقیقه ksi [Mpa] |
60 تا 85 [415-585] |
70 تا 95 [485-655] |
75 تا 100 [515-690] |
YS دقیقه ksi [Mpa] |
30 [205] |
36 [250] |
37.5 [260] |
EL.در 2 اینچ یا [62.5 میلی متر] دقیقه% |
23 [21] |
20 [18] |
19 [17] |
RoA دقیقه% |
38 | 33 | 30 |
ASTM A266 مقطع تحصیلی |
سختی برینل HBW |
---|---|
1 | 121 تا 170 |
2 | 137-197 |
3 | 156 تا 207 |
4 | 137-197 |
حرارت درمانی
پس از آهنگری و قبل از گرم کردن مجدد برای عملیات حرارتی، آهنگرها مطابق با ASTM A266 باید به گونه ای خنک شوند که از آسیب جلوگیری شود و تبدیل انجام شود.تمام آهنگری های ASTM A266 باید توسط یکی از چهار فرآیند عملیات حرارتی شوند: بازپخت، نرمال کردن، نرمال کردن و تمپر کردن، یا خاموش کردن و تمپر کردن مایع.هنگامی که تمپر انجام می شود، باید در دمای زیر بحرانی باشد، اما کمتر از 1100 درجه فارنهایت [595 درجه سانتیگراد] نباشد.
کاربرد:
تماس با شخص: Kelly Huang
تلفن: 0086-18258796396
فکس: 0086-574-88017980
