شرکت Yuhong Holding Group Co. LTD
محل منبع: | چین |
نام تجاری: | YUHONG |
گواهی: | ISO , PED, API , CE |
شماره مدل: | لوله پره دار مارپیچی مارپیچی |
مقدار حداقل تعداد سفارش: | 1 کامپیوتر |
---|---|
قیمت: | Negotiable |
جزئیات بسته بندی: | قاب چوبی تخته چندلا / قاب قاب آهنی |
زمان تحویل: | بسته به تعداد |
شرایط پرداخت: | T/T، L/C در دید |
قابلیت ارائه: | 5000 عدد در ماه |
نوع باله: | لوله باله دندانه دار | مواد لوله پایه: | فولاد کربنی، فولاد ضد زنگ، فولاد دوبلکس و سوپر دوبلکس، فولادهای آلیاژی (P5، P9، P11، P22)، اینکونل، |
---|---|---|---|
مواد باله: | فولاد کربنی، ضد زنگ، آلیاژی، مس | فین هایت: | 10 تا 50 میلی متر |
ضخامت باله: | 0.3mm ~ 3.0mm | Fin Qty: | به درخواست مشتری بستگی دارد |
برجسته: | لوله پره دار مارپیچی مارپیچی,لوله پره دار مبدل حرارتی HFW,لوله مبدل حرارتی 0.3 میلی متری |
بررسی اجمالی

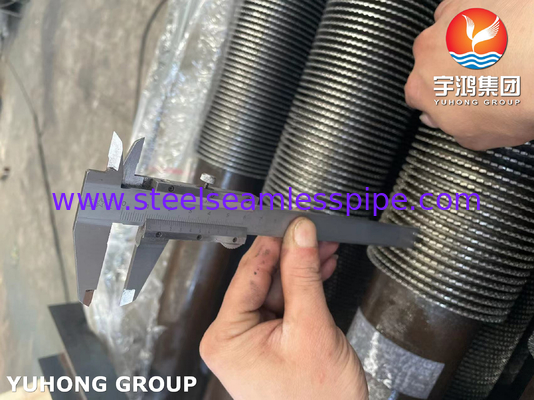

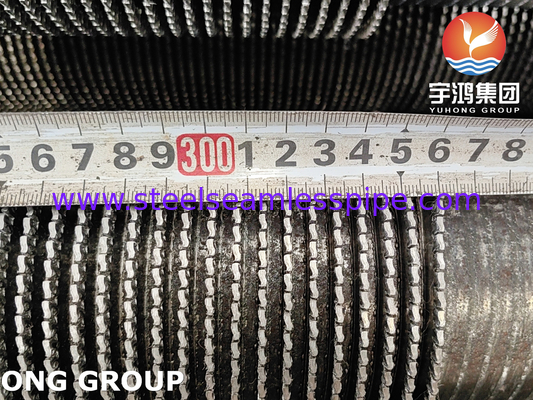

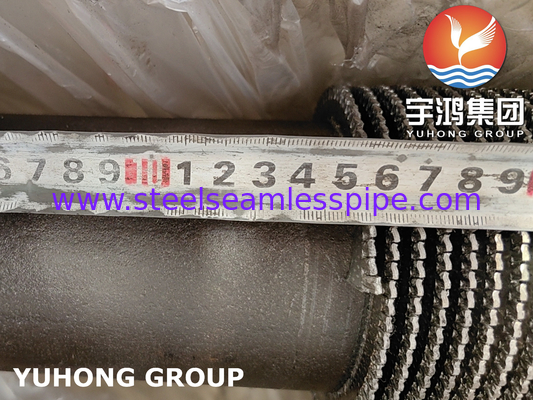

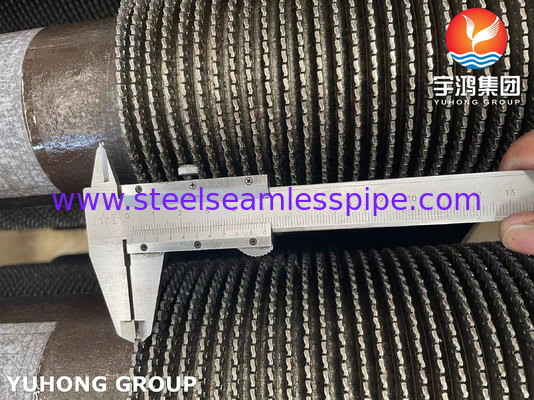

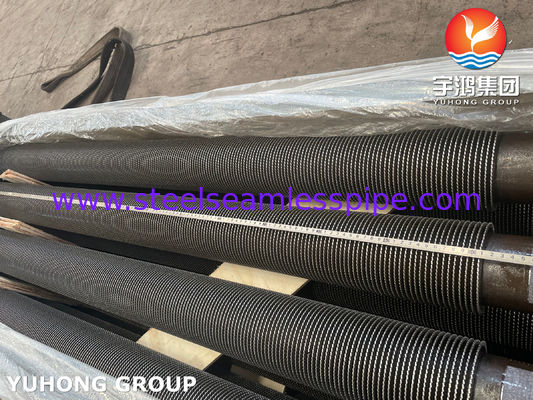

لوله های باله دندانه دار مارپیچی جوش داده شده گروه Yuhong به روشی مشابه باله جامد تولید می شوند، با این تفاوت که قبل از تشکیل نوار باله در اطراف لوله، نوار باله به صورت ضربدری از یک لبه (که به قسمت بیرونی تبدیل می شود) بریده می شود (یا دندانه دار می شود). لبه بخشهای باله) تا 1/4 اینچ لبه دیگر، باقی میماند که قسمتی بریده نشده باقی میماند که به یک پایه پیوسته برای بخشهای باله تبدیل میشود.فاصله بین برش ها (که عرض قطعه را پس از تشکیل نوار در اطراف لوله تعیین می کند) ممکن است به صورت 5/32 اینچ یا 5/16 اینچ مشخص شود.پس از برش، نوار باله تحت کشش قرار می گیرد و به صورت جانبی محصور می شود زیرا در اطراف لوله شکل می گیرد، در نتیجه از تماس نیرومند با سطح لوله اطمینان حاصل می شود.همانطور که نوار باله در اطراف لوله تشکیل می شود، لبه بیرونی (دندانه ای) آن گسترش می یابد و بخش ها را مانند گلبرگ های گل مروارید باز می کند.یک جوش پیوسته در نقطهای اعمال میشود که نوار پره برای اولین بار شروع به خم شدن در اطراف قطر لوله با استفاده از فرآیند جوشکاری قوس فلزی گازی (GMAW) منحصر به فرد گروه Yuhong میکند.این فرآیند جوشکاری قویترین اتصال پره به لوله در صنعت، ویژگیهای انتقال حرارت عالی، افت فشار پایین سمت باله و تغییر ناچیز در ریزساختار دانه و ویژگیهای فیزیکی را حتی زمانی که از لولههای کروم 3 تا 9 درصد استفاده میشود، ایجاد میکند.
لوله های پره دار با توجه به شکل آنها طبقه بندی می شوند:
لوله های پره دار بر اساس فناوری پردازش طبقه بندی می شوند:
لوله های باله دندانه دار مارپیچی جوش داده شده گروه Yuhong | |
فرآیند جوش | GMAW |
اندازه لوله / لوله | قطر خارجی 1.00 تا 12.75 اینچ |
ارتفاع باله | 0.375 اینچ تا 1.25 اینچ |
عرض بخش باله | 5/32 اینچ یا 5/16 اینچ |
ضخامت باله | 20ga (0.035 اینچ) تا 16ga (0.060 اینچ) |
فین پیچ | 1 تا 7 باله در هر اینچ |
مواد | هر ترکیب موادی که بتوان آن را جوش داد |
طول لوله | بدون محدودیت عملی |
مواد پایه لوله/لوله:
فولاد ضد زنگ: ASME SA213/ASTM A213، ASME SA249/A249، ASME SA312/A312: TP304,304L, TP304H, TP310S, TP310H, TP316L, TP316H, TP316H, TP31,TP31,TP316 1H، TP347، TP347H، TP904L
فولاد دوبلکس/سوپر دوبلکس: ASME SA789/A789 , ASME SA790/A790: S31803, S32205, S32750, S31500, S32304, S32900
فولاد کربنی: ASME SA106/ASTM A106 Gr B, Gr C, ASME SA179/ASTM A179, ASME SA192/ASTM A192, ASTM A214, ASTM A210 Gr.A1 , Gr.C.
فولاد آلیاژی: ASME SA213/ASTM A213 T1, T11, T12, T22, T23, T5, T9, T91, T92;ASME SA335 /ASTM A335 P1، P11، P12، P22، P23، P5، P9، P91، P92، 16Mo3، 15Mo3، 13CrMo-4، 12Cr1MoVG.
فولاد آلیاژی نیکل درجه:هستالی:C-276، C-4، C-22، C-2000، X، B-2، B-3، G-30، G-35.Monel:400,401, 404, R-405, K500.
اینکونل:600، 601، 617، 625، 690، 718، 740، X-750.Incoloy: 800، 800H، 800HT، 825، 840.
نیکل خالص: Ni-200، Ni-201، Ni-270.آلیاژ NS: Ns 1101، NS1102، NS1103، NS3105.فولاد آلیاژی مس: ASTM B111 (70400، C70600، C71500، C71640، C68700، C44300)
مواد باله: فولاد آلیاژی، فولاد ضد زنگ، فولاد کربنی.
لوله باله های جوشی فرکانس بالا فولادی ضد زنگ، لوله باله های جوشی فرکانس بالا فولادی، لوله باله های جوش داده شده با فرکانس بالا دوبلکس لوله باله های جوش داده شده با فرکانس بالا Super Duplex، لوله باله های خنک کننده هوا، لوله باله های پیش گرمکن هوا.لوله باله اکسترود شده، لوله باله دندانه دار.
مزایای HFW Fin Tube:
کاربرد HFW Fin Tube:
