ASME SA516 Gr.70N لوله ثابت مورد استفاده در مبادله گرما

ASME SA516 Gr.70N لوله ثابت مورد استفاده در مبادله گرما

ASME SA516 Gr.70N لوله ثابت مورد استفاده در مبادله گرما

جزئیات محصول:

محل منبع:	چین
نام تجاری:	YUHONG
گواهی:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015
شماره مدل:	ASME SA516 Gr.70N

پرداخت:

مقدار حداقل تعداد سفارش:	500 کیلوگرم
قیمت:	NEGOTIABLE
جزئیات بسته بندی:	قاب چوبی تخته چندلا / قاب آهنی / بسته با درپوش پلاستیکی
زمان تحویل:	10-90 روز
شرایط پرداخت:	L/C، T/T
قابلیت ارائه:	بنا به درخواست مشتری

مخاطب

همه محصولات

لوله های بدون درز فولاد ضد زنگ (242)

لوله های بدون درز فولاد ضد زنگ (237)

لوله پرهیزه (453)

لوله مبدل حرارتی (162)

قطعات مبدل حرارتی (169)

لوله جوش داده شده از جنس استنلس استیل (50)

لوله جوش داده شده از جنس استنلس استیل (98)

لوله فولادی ضد زنگ دوبلکس (135)

لوله فولادی آلیاژی (129)

لوله آنیل روشن (152)

لوله آلیاژ مس (169)

آلیاژ نیکل لوله (309)

لوله سوزن (26)

لوله خم (189)

لوله دیگ بخار (110)

اتصالات فولادی (664)

فلنج فولادی (477)

شیرآلات استیل (12)

نوار دقیق فولادی (29)

سیم های آلیاژی (271)

دیگران (61)

توضیحات محصول جزئیات

اندازه:	سایزهای مختلف موجود	ضخامت:	قابل تنظیم
نوع مبادله گرما:	پوسته و لوله	درخواست:	صنعت
بعد، ابعاد، اندازه:	ASTM، ANSI، API، JIS، ASME و DIN و غیره.	صفحه پشتیبانی:	SA516 GR.70N
برجسته:	ورق لوله ثابت ASME SA516,Gr70N لوله های مبادله گرما,ورق لوله های ثابت صنعتی , Gr70N Heat Exchanger Tubesheet , Industrial Stationary Tubesheet

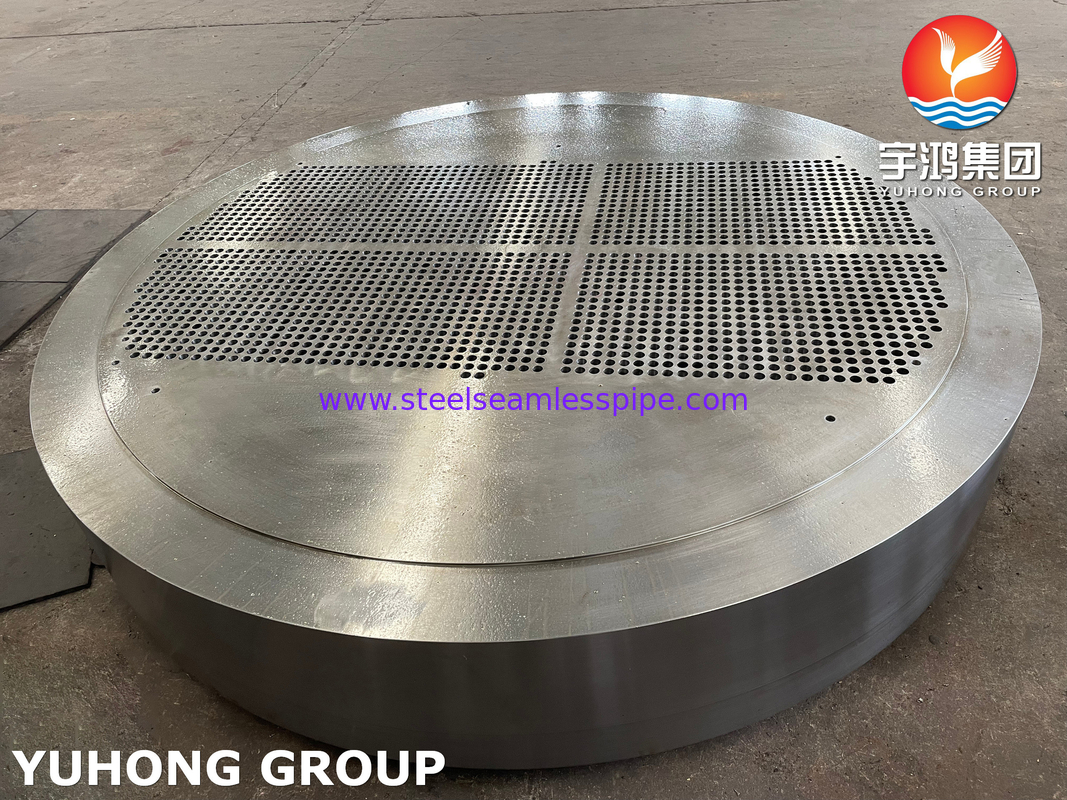

صفحه لوله ای ثابت ASME SA516 Gr.70N

مبادله گرما صفحه لوله ثابت به یک پوسته و مبادله گرما لوله اشاره دارد که در آن صفحات لوله در هر دو انتهای بسته لوله با جوش به طور ثابت به پوسته متصل می شوند.پس از آن که صفحه لوله و پوسته جوش داده می شود، همچنین می تواند به عنوان یک فلنج عمل کند و به فلنج جعبه لوله با پیچ متصل شود.مزیت این است که ساختار ساده است و قطر داخلی پوسته مورد نیاز است که کوچکترین در حالی که اطمینان از سطوح انتقال گرما برابر.

ASME SA516 Gr.70N لوله ثابت مورد استفاده در مبادله گرما 0

ورق های لوله اجزای کلیدی مبادلات گرما و ظرف های پوسته ای و لوله ای مختلف هستند. هدف اصلی آن پشتیبانی و مهر و موم لوله است. در لوله های استوانه ای یا مستطیل،انواع مختلفی از لوله ها وجود دارد، هر نوع برای یک برنامه کاربردی خاص طراحی شده است. در اینجا برخی از انواع متداول بخش و توضیحات دقیق آنها وجود دارد:

1ورق لوله ثابت: توضیحات: ورق لوله ثابت در پوسته مبادله گرما ثابت می شود و به سوراخ ورق لوله ثابت جوش داده می شود.آنها نسبت به ورق لوله حرکت نمی کنند و گسترش بین لوله ها و پوسته بسیار کوچک است.

2ورق لوله شناور:

توضیحات: طراحی ورق لوله شناور اجازه می دهد تا بسته های لوله با تغییرات دمایی آزادانه گسترش و انقباض یابند. ورق لوله با پوسته توسط جوش مستقیم متصل نمی شود:با این حالاستفاده از hs desien هنگامی که stgticat temptre vanaton در حال حاضر برای کمک به جلوگیری از آسیب به لوله ها و لوله به صفحه لوله های.

3بسته لوله U شکل:

توضیحات: در یک مبادله گرما U-tube bundle، لوله ها به یک "شکل" خم می شوند. انتهای لوله های U-shaped به یک ورق لوله واحد ثابت یا جوش داده می شوند.این پیکربندی به طور معمول در کاربردهایی استفاده می شود که در آن گسترش و انقباض حرارتی باید پذیرفته شود، اما بايد براي نگهداري از وصل کننده خارج بشه

4صفحه لوله سر شناور:

توجه: در برخی از مبادلات گرما شیل و لوله، انتهای دیگر با یک مبادله گرما لوله شناور بسته می شود و یک انتهای شیل با یک ورق لوله ثابت بسته می شود.سر شناور می تواند به صورت محوری حرکت کند تا گسترش حرارتی و انقباض لوله را در بر بگیرداین طراحی در مبادله گرما های Rappe رایج است.

5صفحه لوله ثابت (با توصیف مفصل گسترش) اگر اتصال موقت بین لوله و پوسته مهم است و یک صفحه لوله شناور ممکن است عملی نباشد،مفاصل گسترش می تواند در طراحی صفحه لوله ثابت گنجانده شود. این مفاصل گسترش اجازه می دهد تا مقدار خاصی از حرکت در حالی که حفظ یک اتصال قوی بین لوله و صفحه لوله. انتخاب نوع صفحه لوله بستگی به عوامل مختلف،از جمله درخواست خاص، الزامات دمای و فشار و نیاز به انطباق با گسترش و انقباض حرارتی.انتخاب و طراحی مناسب لوله ها برای اطمینان از عملکرد کارآمد و ایمن مبادلات حرارتی و ظروف تحت فشار بسیار مهم است

ASME SA516 Gr.70N لوله ثابت مورد استفاده در مبادله گرما 1

ASME SA516 Gr.70N لوله ثابت مورد استفاده در مبادله گرما 2

ویژگی های مبادله گرما صفحه لوله ثابت عبارتند از:

1. نفوذ دور زدن کوچک است؛

2. آهن آلات آهن آلات کمتر استفاده می شود و هزینه کم است

3. هيچ نشت داخلي اي نداره

4منطقه انتقال گرما 20 تا 30 درصد بزرگتر از منطقه مبادله گرما سر شناور است.

معایب مبادلات حرارتی صفحه ای لوله ثابت عبارتند از:

1. تفاوت دمایی بین پوسته و دیواره لوله بزرگ است. هنگامی که t ≥ 50 °C، یک مفصل گسترش باید بر روی پوسته نصب شود.

2. نیروی تفاوت دما به راحتی تولید می شود و استرس تفاوت دما به راحتی بین صفحه لوله و سر لوله تولید می شود و باعث آسیب می شود؛

3. طرف پوسته را نمی توان به صورت مکانیکی تمیز کرد

4بعد از خوردگی لوله ها، آن ها همراه با محفظه از بین می روند و عمر تجهیزات کوتاه می شود.
