شرکت Yuhong Holding Group Co. LTD
 |
| محل منبع: | چین |
| نام تجاری: | YUHONG |
| گواهی: | ISO9001-2008, API 5L, API 5CT |
| شماره مدل: | GOST9941-81 |
| مقدار حداقل تعداد سفارش: | 500 کیلوگرم |
|---|---|
| قیمت: | Negotiable |
| جزئیات بسته بندی: | جعبه تخته سه لا، بسته نرم افزاری، کیسه بافته شده |
| زمان تحویل: | بستگی به کمیت دارد |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | 100 تن در ماه |
| مشخصات: | BS6323 بخش 5 ERW 1, ERW 2, ERW 3, ERW 4, ERW 5 | درجه: | 12X18H12T |
|---|---|---|---|
| OD: | 3/4" (19.05)، 1 اینچ (25.4)، 1-1/4" (31.75)، 1-1/2" (38.1)، 2 اینچ (50.8)، 2-1/2" | نوع: | 1KM، GKM، NKM، NZF |
| برنامه: | BWG10، 12، 14، 16، 18، 20، 22، 25 | مواد: | فولاد کربن |
| برجسته: | عملکرد در لوله دیگ,لوله دیگ بخار با فولاد کربن پایین,لوله دیگ ERW1,Low Carbon Steel Boiler Tube,ERW1 Boiler Tube |
||

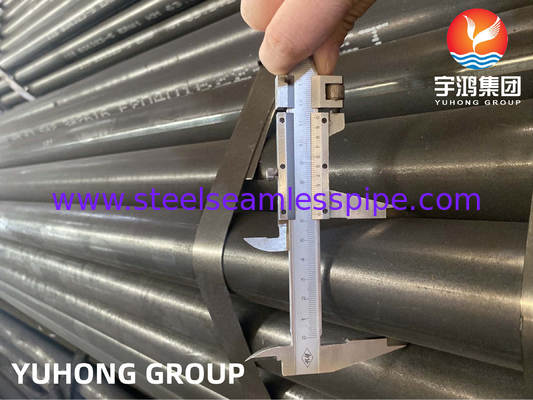

BS 6323-5 ERW1 KM لوله دیگ
BS 6323-5 ERW1 KM Boiler Tube یک مشخصات استاندارد بریتانیایی برای لوله های فولاد کربنی برقی مقاومتی (ERW) است که در کاربردهای دیگ استفاده می شود.درجه ERW1 نشان می دهد که لوله با استفاده از یک ماده فولاد کم کربن ساخته شده است، در حالی که نام KM نشان می دهد که لوله برای سیستم های دما و فشار بالا مناسب است. این مشخصات الزامات ابعاد، خواص مکانیکی را تعیین می کند,و آزمایش لوله دیگ برای اطمینان از عملکرد امن و قابل اعتماد آن در کاربردهای دیگ صنعتی.
درجه فولاد و ترکیب شیمیایی:
| طراحی ملت |
ترکیبات شیمیایی (تحلیل قوری) | خواص مکانیکی | |||||||||||||
| C | آره | م | P | S | KM (به صورت جوش) | GMK و GZF | NKM و NZF ((معمول شده) | ||||||||
| حداکثر. | حداکثر. | حداکثر. | حداکثر. | حداکثر. | باز حداقل |
Rm حداقل |
A دقیقه |
A حداقل |
باز حداقل |
Rm حداقل |
A حداقل |
باز حداقل |
Rm حداقل |
A حداقل |
|
| D/a≤ 20 |
D/a> 20 |
||||||||||||||
| % | % | % | % | % | N/m m2 |
N/m m2 |
% | % | N/m m2 |
N/m m2 |
% | N/m m2 |
N/m m2 |
% | |
| ERW 1 | 0.13 | .. | 0.60 | 0.050 | 0.050 | 200 | 300 | 10 | 20 | 150 | 270 | 27 | 155 | 280 | 25 |
| ERW 2 | 0.16 | .. | 0.70 | 0.050 | 0.050 | 250 | 340 | 8 | 15 | 195 | 300 | 27 | 195 | 320 | 25 |
| ERW 3 | 0.20 | 0.35 | 0.90 | 0.050 | 0.050 | 300 | 400 | 7 | 12 | 215 | 340 | 26 | 215 | 360 | 24 |
| ERW 4 | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 350 | 450 | 6 | 10 | 235 | 400 | 24 | 235 | 410 | 22 |
| ERW 5 | 0.23 | 0.50 | 1.50 | 0.050 | 0.050 | 420 | 420 | 6 | 8 | 340 | .. | .. | 340 | 490 | 20 |
| قطر | تحمل | |||
| 1 | 2 | 3 | ||
| تموم شد | تا و شامل | حالت KM D/a | حالت GKM، GZF، NKM، NZF 20 |
|
| ≤40 GKM،GZF، | ||||
| حالت NKM، NZF≤20 | ||||
| mm | mm | mm | mm | mm |
| 20 | ±0.12 | ±0.18 | ±0.24 | |
| 20 | 30 | ±0.15 | ±0.22 | ±0.30 |
| 30 | 50 | ±0.20 | ±0.30 | ±0.40 |
| 50 | 70 | ±0.25 | ±0.37 | ±0.50 |
| 70 | 90 | ±0.30 | ±0.45 | ±0.60 |
| 90 | 110 | ±0.35 | ±0.52 | ±0.70 |
| 110 | 130 | ±0.45 | ±0.68 | ±0.90 |
| 130 | 150 | ±0.55 | ±0.82 | ± 110 |
| 150 | 170 | ±0.65 | ±0.97 | ± 130 |
| 170 | ±0.75٪ از خارج | ±1% از قطر بیرونی | ±1.5% از قطر بیرونی | |
| قطر |
||||
| اندازه لوله برای مبادلات گرما و تهویه کننده ها و دیگ | |||||||||||
| قطر بیرونی | BWG | ||||||||||
| 25 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||||
| ضخامت دیوار mm | |||||||||||
| 0.508 | 0.71 | 0.89 | 1.24 | 1.65 | 2.11 | 2.77 | 3.40 | ||||
| mm | اینچ | وزن در کیلوگرم | |||||||||
| 6.35 | 1/4 | 0.081 | 0.109 | 0.133 | 0.174 | 0.212 | |||||
| 9.53 | 3/8 | 0.126 | 0.157 | 0.193 | 0.257 | 0.356 | 0.429 | ||||
| 12.7 | 1/2 | 0.214 | 0.263 | 0.356 | 0.457 | 0.612 | 0.754 | ||||
| 15.88 | 5/8 | 0.271 | 0.334 | 0.455 | 0.588 | 0.796 | 0.995 | ||||
| 19.05 | سه چهارم | 0.327 | 0.405 | 0.553 | 0.729 | 0.895 | 1.236 | ||||
| 25.4 | 1 | 0.44 | 0.546 | 0.75 | 0.981 | 1.234 | 1.574 | 2.05 | |||
| 31.75 | 1 1/4 | 0.554 | 0.688 | 0.947 | 1.244 | 1.574 | 2.014 | 2.641 | |||
| 38.1 | 1 1/2 | 0.667 | 0.832 | 1.144 | 1.514 | 1.904 | 2.454 | 3.233 | |||
| 44.5 | 1 3/4 | 1.342 | 1.774 | 2.244 | 2.894 | 3.5 | |||||
| 50.8 | 2 | 1.549 | 2.034 | 2.574 | 3.334 | 4.03 | |||||
| 63.5 | 2 1/2 | 1.949 | 2.554 | 3.244 | 4.214 | 5.13 | |||||
| 76.2 | 3 | 2.345 | 3.084 | 3.914 | 5.094 | 6.19 | |||||
| 88.9 | سه و نیم | 2.729 | 3.609 | 4.584 | 5.974 | 7.27 | |||||
| 101.6 | 4 | 4.134 | 5.254 | 6.854 | 8.35 | ||||||
| 114.3 | چهار و نیم | 4.654 | 5.924 | 7.734 | 9.43 | ||||||
| شکل لوله:راست و U-bend و fined و coiled | |||||||||||
| لوله های فولاد ضد زنگ:A/SA213، A/SA249، A/SA268، A/SA269، A/SA789، EN10216-5، A/SA688، B/SB163، JIS-G3463، GOST9941-81. | |||||||||||
|
لوله های فولادی کربن و آلیاژ:A/SA178، A/SA179، A/SA192، A/SA209، A/SA210, A/SA213، A.SA214، SA423 |
|||||||||||
درخواست
شرکت های حفاری نفت در سواحل
تولید برق
پتروشیمی
پردازش گاز
مواد شیمیایی ویژه
داروسازی
تجهیزات داروسازی
تجهیزات شیمیایی
تجهیزات آب دریا
مبادلات گرما
دستگاه های تهویه
صنعت پالپ و کاغذ
