شرکت Yuhong Holding Group Co. LTD
|
جزئیات محصول:
پرداخت:
|
| استاندارد: | ASME SA179 / ASTM A179 | تایپ کنید: | لوله مبدل حرارتی Fin Tube، تجهیزات گرمایش فولاد ضد زنگ |
|---|---|---|---|
| کاربرد: | قطعات بخاری، قطعات تبرید، مبدل حرارتی، کولر، خنک کننده سیال | مواد لوله: | فولاد کربن، فولاد ضد زنگ |
| مواد باله: | لوله فولادی کربن با باله مارپیچ آلومینیومی | ارتفاع باله: | حداکثر 16 میلی متر |
| برجسته: | لوله مبدل حرارتی فولاد کربن پره دار,لوله پره دار فولادی کربنی,لوله پره دار مبدل حرارتی 16 میلی متر |
||

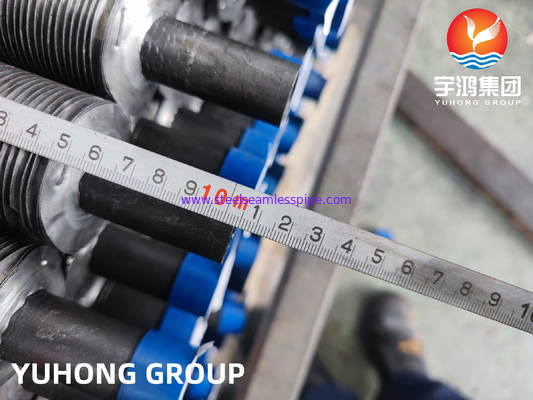

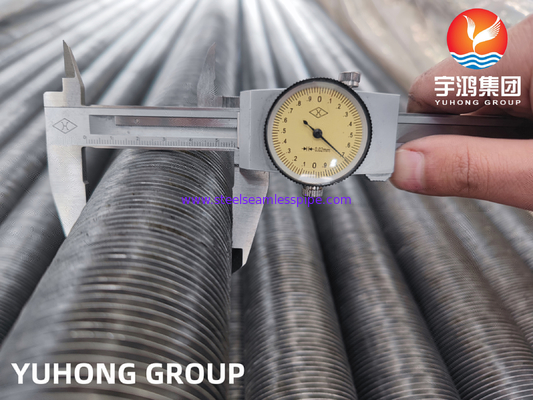

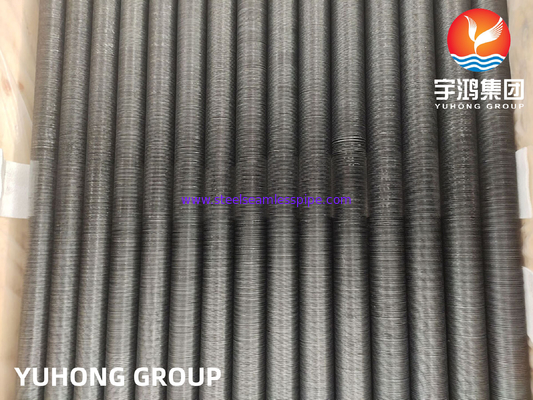

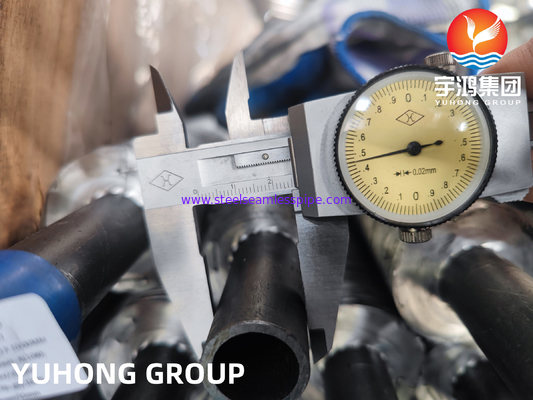

لوله مبدل حرارتی فولادی کربنی ASTM A179 جاسازی شده G-Type AL Fin Tube
با دهه ها تجربه تولید و صادرات در این زمینه، گروه YUHONG مفتخر است که بگوید ما می توانیم انواع پروژه ها مانند پروژه های مبدل حرارتی / دیگ بخار، پروژه های دریایی، پروژه های نفت و گاز و غیره را انجام دهیم. هر ساله بیش از 80000 تن فروش داریم. از لوله ها و لوله های فولادی ضد زنگ.محصولات ما در بین مشتریان در سراسر جهان شناخته شده است.YUHONG GROUP با این مشتریان ارزشمند که در حال حاضر بیش از 65 کشور را پوشش می دهد، روابط طولانی مدت ایجاد کرده است.
لوله های پره چیست؟
لوله های پره نوعی مبدل حرارتی هستند که در صنایع مختلف مورد استفاده قرار می گیرند.این لوله ها دارای سطح پره ای هستند که باعث افزایش سطح آن ها می شود و به آنها اجازه می دهد گرما را با کارایی بیشتری منتقل کنند.این آنها را برای کاربردهایی ایده آل می کند که در آن نرخ انتقال حرارت بالا مورد نیاز است، مانند نیروگاه ها و سیستم های تبرید.
لوله های پره از مواد مختلفی از جمله مس، آلومینیوم و فولاد ضد زنگ ساخته می شوند.آنها در طیف وسیعی از اندازه ها و اشکال موجود هستند و می توانند برای رفع نیازهای خاص هر برنامه سفارشی شوند.
یکی از مزایای کلیدی لوله های پره، توانایی آنها در عملکرد موثر در دما و فشار بالا است.این امر آنها را برای استفاده در طیف گسترده ای از کاربردها از جمله تهویه مطبوع، مبدل های حرارتی و رادیاتورها مناسب می کند.
لوله های پره علاوه بر عملکرد حرارتی بالا، دوام و ماندگاری بالایی نیز دارند.آنها در برابر خوردگی مقاوم هستند و می توانند در محیط های خشن که اغلب در محیط های صنعتی یافت می شوند مقاومت کنند.این امر آنها را به یک راه حل مقرون به صرفه برای بسیاری از صنایع مختلف تبدیل می کند.
ترکیب شیمیایی ASTM A179
| مواد | ترکیب شیمیایی(٪) | ||||
| سی | سی | منگنز | پ | اس | |
| ASTM A179 | 0.06-0.18 | ≤ 0.25 | 0.27-0.63 | ≤0.035 | ≤0.035 |
توضیح کوتاه
لوله پره ای تعبیه شده نوع G به این صورت است که نوار باله به صورت کششی زخم می شود و در شیار بریده شده در لوله با عمق شیار 0.4 میلی متر قرار می گیرد، سپس قسمت پایین باله به داخل شیار هدایت می شود و با لوله پایه محکم پر می شود.
نوع G Embedded Finned Tube
لوله پره‌دار تعبیه‌شده نوع G به این صورت است که نوار باله به صورت کششی زخم می‌شود و در شیار بریده شده در لوله با عمق شیار 0.4 میلی‌متر قرار می‌گیرد، سپس قسمت پایین باله به داخل شیار هدایت می‌شود و با لوله پایه به طور محکم پر می‌شود، در نهایت قفل می‌شود. با چرخاندن شیارهای محصور در پایین باله ها، باله ها را در جای خود قرار دهید.حداکثر دمای عملیاتی لوله پره ای جاسازی شده G Type می تواند به 400 درجه سانتی گراد برسد.
G تایپ کنید Embedded Finned Tube جزئیات سریع
جنس لوله اصلی:
1. فولاد کربنی: A179، A192، SA210 Gr A1/C، A106 Gr B
2. فولاد ضد زنگ: TP304/304L، TP316/TP316L/316Ti، A789 S31803/S2205
3. مس: UNS12200/UNS14200/UNS70600، CuNi70/30، CuNi 90/10
مواد باله:
1. آلومینیوم (Alu.1100, Alu.1060)
2. مس.
3. فولاد
نوع باله: توپر ساده
نوع لوله باله: نوع G تعبیه شده
قطر خارجی (OD): 16 میلی متر حداقل ~ 50.8 میلی متر حداکثر.
طول لوله: تا 18000 میلی متر.
ارتفاع باله: حداکثر 16.5 میلی متر
ضخامت باله: به طور کلی 0.4mm~0.6mm
گام باله: حداقل 2.1 میلی متر (12FPI)
حفاظت از سطح: هر دو انتهای لخت باید روی یا آلومینیوم با پوشش سیستم قوس الکتریکی متالیز شوند.
لوازم جانبی: جعبه های پشتیبانی لوله، گیره ها یا جعبه های اسپیسر (مواد: آلومینیوم، روی و فولاد ضد زنگ).
مزایای
انتقال گرما از یک سیال داغ به سیال سردتر از طریق دیواره لوله دلیلی است که بسیاری از ما از لوله های پره دار استفاده می کنیم.
اما ممکن است بپرسید که مزیت اصلی استفاده از لوله پره دار چیست؟چرا نمی توانید فقط از یک لوله معمولی برای انجام این انتقال استفاده کنید؟خوب شما می توانید اما سرعت بسیار کندتر خواهد بود.
با استفاده نکردن از لوله پره دار، سطح بیرونی به طور قابل توجهی بیشتر از سطح داخلی نیست.به همین دلیل، سیالی با کمترین ضریب انتقال حرارت، نرخ کلی انتقال حرارت را دیکته می کند.هنگامی که ضریب انتقال حرارت سیال داخل لوله چندین برابر بیشتر از سیال خارج از لوله باشد، سرعت انتقال حرارت کلی را می توان با افزایش سطح بیرونی لوله تا حد زیادی بهبود بخشید.
لوله های پره دار در خارج از سطح افزایش می یابد.با داشتن یک لوله پره دار در محل، سرعت انتقال حرارت کلی را افزایش می دهد.سپس تعداد کل لوله‌های مورد نیاز برای یک کاربرد معین را کاهش می‌دهد که سپس اندازه کلی تجهیزات را کاهش می‌دهد و در بلندمدت می‌تواند هزینه پروژه را کاهش دهد.در بسیاری از موارد کاربردی، یک لوله پره دار با کمتر از 1/3 هزینه و 1/4 حجم جایگزین شش یا بیشتر لوله لخت می شود.
