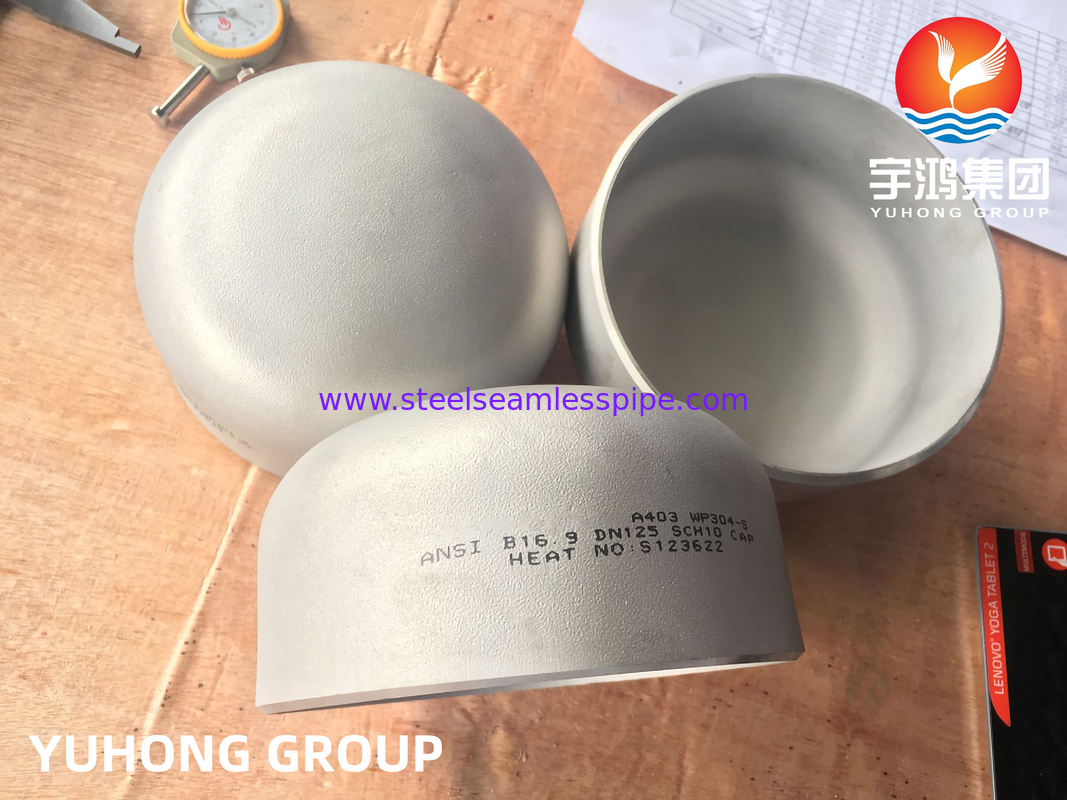

ASTM A403 WP304 لوله فولاد ضد زنگ کلاه بلت جوشکاری مناسب ASME B16.9
خلاصه ی محصول
ASTM A403 WP304/WP304L کپسول های بُت ولد فولاد ضد زنگلوله های فولاد ضد زنگ استنتیک هستند که برای بستن انتهای سیستم های لوله کشی، نوزل های تجهیزات و خطوط فرآیند طراحی شده اند.کلاه ها با پایان های جوش در حال حرکت برای جوش مستقیم به لوله مجاور تامین می شود.
تولید شده برایASTM A403/ASME SA403و با ابعادASME B169، این کلاه های لوله فولاد ضد زنگ در اندازه های نامی مختلف و ضخامت دیوار برای لوله کشی فرآیند، پتروشیمی، نفت و گاز، برق و تجهیزات صنعتی در دسترس هستند.
مشخصات محصول
| ماده |
مشخصات |
| محصول |
کپسول جوشکاری با پشت فولاد ضد زنگ |
| درجه مواد |
ASTM A403 WP304 / WP304L |
| UNS |
S30400 / S30403 |
| نوع ماده |
فولاد ضد زنگ استنیتیک |
| نوع محصول |
سرپوش لوله / سرپوش آخر |
| استاندارد تولید |
ASTM A403 / ASME SA403 |
| استاندارد ابعاد |
ASME B169 |
| ارتباط |
جوش پشت (BW) |
| محدوده اندازه |
1/8"-48" NB |
| ضخامت دیوار |
SCH 10S-XXS |
| آماده سازی برای پایان |
ASME B16.25 در صورت لزوم |
| درمان گرما |
محلول گرمایی درمان شده |
| سطح |
پيكل شده / شليک شده / به صورت مورد نياز |
| بازرسی |
ابعاد، بصری، PMI، NDT به صورت مورد نیاز |
| گواهینامه |
EN 10204 3.1 در دسترس است |
مواد ASTM A403 WP304 / WP304L
ASTM A403 شامل لوازم فولاد ضد زنگ آستنیتیک ساخته شده برای کاربردهای لوله کشی تحت فشار است.WP304 و WP304Lانواع فولاد ضد زنگ کرومیوم نیکل هستند که معمولاً در مواردی مورد استفاده قرار می گیرند که مقاومت در برابر خوردگی، توان جوشکاری و عملکرد کلی در فرآیند مورد نیاز است.
WP304 در مقابل WP304L
تفاوت اصلی مواد، محتوای کربن است.
| درجه |
UNS |
کربن |
ویژگی های معمولی |
| WP304 |
S30400 |
≤ 0.08% |
فولاد ضد زنگ 304 |
| WP304L |
S30403 |
≤ 0.03% |
درجه کربن پایین تر برای کاربردهای جوش |
محدوده کربن پایین WP304L به کاهش خطر سقوط کربید کروم در طول جوش کمک می کند و بنابراین معمولاً برای سیستم های لوله سازی ساخته شده که شامل جوش گسترده ای هستند مشخص می شود.
طراحی کلاه جوش بافره ضد زنگ
یک کاپ جوش بُت بر روی انتهای باز یک لوله یا دستگاه نصب شده و در اطراف دایره جوش داده می شود. پیکربندی جوش بُت فراهم می کند:
- جوشکاری مستقیم لوله به لوازم
- اتصال پیوسته جوش
- پروفایل بیرونی فشرده
- تراز مناسب با سیستم های لوله کشی
- سازگاری با الزامات ابعاد ASME B16.9
کلاهک می تواند برای اندازه های لوله استاندارد و همچنین نیازهای سفارشی انتخاب شده تامین شود.
ابعاد ASME B16.9
ASME B16.9 الزامات ابعادی را برای لوازم جفت و بستن های جوشنده ساخته شده در کارخانه فراهم می کند.ترکیب اندازه و ضخامت دیواره در دسترس می تواند با توجه به مشخصات لوله متصل انتخاب شود.
نام های معمولی دیوار عبارتند از:
- SCH 5S
- SCH 10S
- SCH 20S
- SCH 40S
- SCH 80S
- SCH 120
- SCH 160
- XXS
در دسترس بودن واقعی بستگی به اندازه، درجه مواد و الزامات ابعاد قابل اجرا دارد.
انواع کلاه فولاد ضد زنگ موجود
YUHONG می تواند بسته به نیازهای پروژه، کلاه های جوش بستن فولاد ضد زنگ را در پیکربندی ها و درجه های مختلف مواد عرضه کند.
WP304 کلاه جوش پشت
A403 WP304 کلاه های فولاد ضد زنگمعمولاً برای لوله کشی و تجهیزات فرآیند عمومی انتخاب می شوند که فولاد ضد زنگ استاندارد 304 مقاومت خوردگی مورد نیاز را فراهم می کند.
WP304L کلاه جوش پشت
A403 WP304L کلاه های فولاد ضد زنگبرای سیستم های لوله های جوشیده شده که نسخه کم کربن از فولاد ضد زنگ 304 مشخص شده است مناسب است.
کلاه های لوله های فولاد ضد زنگ سفارشی
اندازه های خاص، ضخامت دیوار و الزامات بازرسی را می توان بر اساس نقشه ها، مشخصات لوله یا سفارشات خرید در نظر گرفت.
درخواست ها
ASTM A403 WP304 / WP304L کلاه های جوش در حال استفاده برای لوله و تجهیزات پایان در:
- لوله کشی نفت و گاز
- کارخانه های پتروشیمی
- پردازش شیمیایی
- لوله کشی پالایشگاه
- تولید برق
- سیستم های مبادله گرما
- ظرف های تحت فشار
- تجهیزات پردازش
- تصفیه آب
- لوله کشی صنعتی
- ساخت کشتی
- تجهیزات مکانیکی عمومی
کلاه را می توان برای بستن انتهای لوله، اتصالات تجهیزات و شاخه های لوله های فرآیند انتخاب شده که نیاز به بستن انتهای جوش خورده دارد، استفاده کرد.
چرا WP304 / WP304L Butt Weld Caps را انتخاب می کنید؟
- مقاومت در برابر خوردگی- محتوای کروم فولاد ضد زنگ 304 باعث مقاومت در برابر بسیاری از محیط های اتمسفر و فرآیند می شود.
- قابلیت جوش- WP304L گزینه ای با کربن کمتر برای ساخت جوش را فراهم می کند و اغلب هنگامی که الزامات جوش بخش مهمی از طراحی لوله هستند انتخاب می شود.
- اتصال بلت ولد- پیکربندی BW اجازه می دهد تا کاپ به طور مستقیم به لوله جوش داده شود، تولید یک اتصال لوله فشرده و پیوسته.
- ابعاد استاندارد- الزامات ابعاد ASME B16.9 کمک می کند تا سازگاری با قطعات استاندارد لوله های بُت ویلد تضمین شود.
- در دسترس بودن اندازه های گسترده- این محصول می تواند در طیف گسترده ای از اندازه های اسمی و ضخامت دیوار مطابق با مشخصات قابل اجرا عرضه شود.

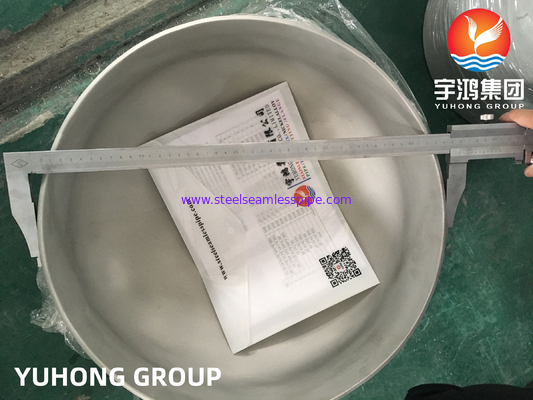

تولید و بازرسی
بسته به مشخصات پروژه، بازرسی ممکن است شامل موارد زیر باشد:
- تجزیه و تحلیل ترکیب شیمیایی
- آزمایش مکانیکی
- بررسی درمان گرما
- بازرسی بصری
- بازرسی ابعاد
- آزمایش سختی
- شناسایی مثبت مواد (PMI)
- آزمایش نفوذ کننده مایع (PT)
- آزمایش فوق صوتی (UT)
- سایر بازرسی های شخص ثالث
گواهینامه های آزمایش مواد می تواند با توجه بهEN 10204 3.1یا نیازهای پروژه.
استانداردهای قابل استفاده
این محصول می تواند بر اساس موارد زیر عرضه شود:
- ASTM A403 / ASME SA403- لوازم لوله ای از فولاد ضد زنگ استنتیک
- ASME B169- لوازم صنايعي و سازي شده
- ASME B1625- آخرش هم به هم وصل ميشه
- EN 10204- مدارک بازرسی
استانداردهای اضافی می تواند با توجه به مشخصات پروژه در نظر گرفته شود.
WP304 در مقابل WP304L کفپوش های فولاد ضد زنگ
| ماده |
WP304 |
WP304L |
| UNS |
S30400 |
S30403 |
| محدوده کربن |
≤ 0.08% |
≤ 0.03% |
| کروم |
18.0 تا 20 درصد |
18.0 تا 20 درصد |
| نیکل |
8.0-11.0% |
8.0-12.0% |
| خانواده ی مادی |
فولاد ضد زنگ استنیتیک |
فولاد ضد زنگ استنیتیک |
| قابلیت جوش |
خوبه |
به ویژه برای ساخت و ساز جوش |
| استفاده معمولی |
لوله کشی فرآیند عمومی |
لوله و تجهیزات فرآیند جوش |
درجه نهایی باید با توجه به مشخصات مواد لوله، روش جوش و شرایط عملیاتی انتخاب شود.
دامنه عرضه محصول
"يوهونگ" ميتونه تامين کنهASTM A403 WP304 / WP304L کپسول های جوش بستن از فولاد ضد زنگبا:
- 1/8 "-48" محدوده اندازه نامی
- گزینه های ضخامت دیوار SCH 5S-XXS
- پایان های جوش پشت
- ابعاد استاندارد و سفارشی
- سطوح ترشح شده، منفجر شده یا فرآوری شده
- 3.1 صدور گواهینامه مواد
- PMI و بازرسی شخص ثالث در صورت لزوم
سوالات عمومی
کلاه ASTM A403 WP304 چیست؟
این یک لوله فولاد ضد زنگ استنتیک است که مطابق با ASTM A403 WP304 ساخته شده و برای بستن انتهای یک سیستم لوله با استفاده از یک اتصال بُت ویلد طراحی شده است.
تفاوت WP304 و WP304L چیست؟
تفاوت اصلی در محدوده کربن است.WP304L دارای حداکثر محتوای کربن 0.03٪ در مقایسه با 0.08٪ برای WP304 است، که WP304L را انتخاب رایج برای ساخت جوش می کند.
چه استاندارد برای ابعاد کف استفاده می شود؟
برای لوازم صیقل بُت صناعی استاندارد، استاندارد ابعاد:ASME B169.
اين يه کلاه لوله بدون دنده ست؟
مسیر تولید باید با مشخصات سفارش خاص تایید شود. ASTM A403 اجازه می دهد اشکال مختلف محصول و فرآیندهای تولید بسته به تجهیزات و درجه.بنابراین شرایط تامین باید مشخص شود زمانی که ساخت بدون درز مورد نیاز است..
چه اندازه هایی در دسترس هستند؟
مشخصات موجود محصول شامل:1/8" تا 48" NB، با ضخامت دیواری از جدول 10S تا XXS. الزامات سفارشی می تواند با توجه به نقشه ها یا مشخصات پروژه بررسی شود.
ميتوني کلاه WP304L رو براي ساخت ظرف هاي تحت فشار فراهم کني؟
بله. WP304 / WP304L می تواند برای لوله کشی و تجهیزات استفاده شود، از جمله پروژه های ساخت ظروف تحت فشار و تجهیزات فرآیند،مشمول مشخصات طراحی و مواد قابل اجرا.
