ASME SA210 درجه A1 لوله دما و لوله سوپر هیتر از فولاد کربن

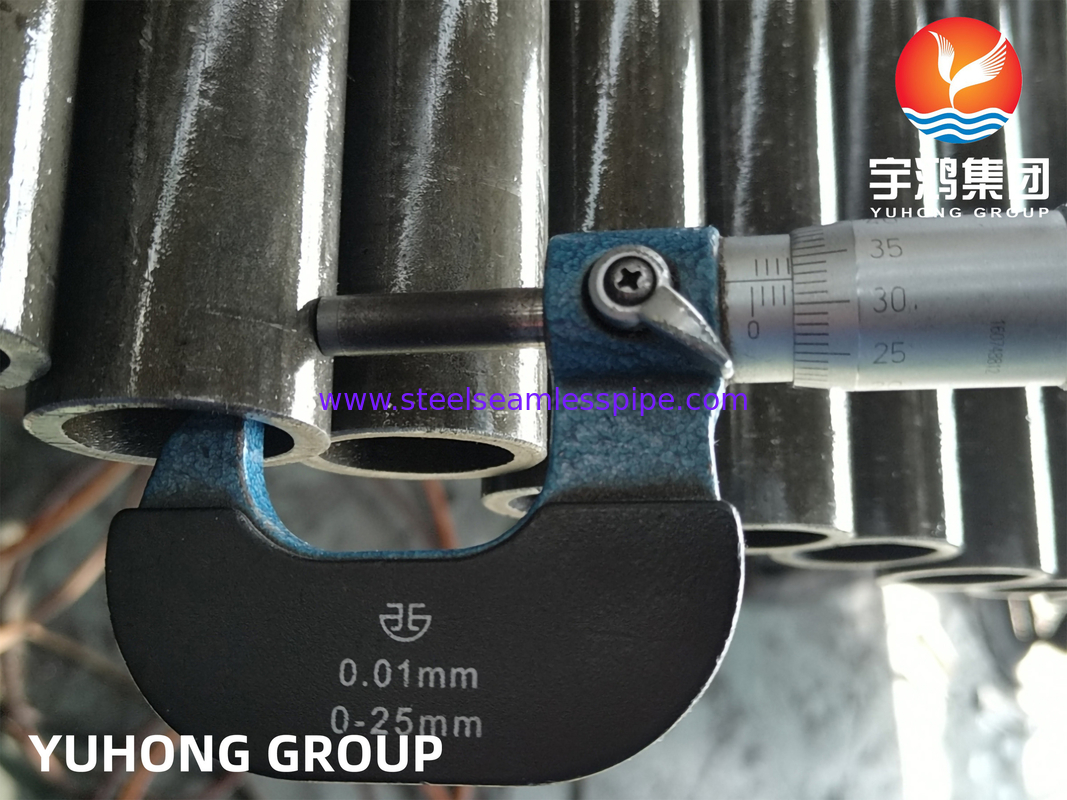

لوله های دیگ بخار و سوپرهیتر بدون درز فولادی کربنی ASME SA210 Grade A1

ASME SA210 GR.A1 یک لوله فولادی کربنی متوسط تحت استاندارد ASME SA210 است. معمولاً به عنوان لوله های دیواره خنک شونده با آب، لوله های اکونومایزر، لوله های سوپرهیتر با دمای پایین و لوله های مختلف مبدل حرارتی برای ساخت دیگ های بخار نیروگاهی، دیگ های بخار صنعتی و دیگ های بخار دریایی استفاده می شود. دمای محیط کار معمولاً از 450 درجه سانتیگراد (840 درجه فارنهایت) تجاوز نمی کند. در دماهای بالاتر یا محیط های سخت تر، موادی با محتوای آلیاژی بالاتر مانند ASME SA213 T11 و T22 انتخاب می شوند.GR.A1 حداقل درجه استحکام مشخص شده در استاندارد ASME SA210 است. این یک فولاد کربنی متوسط با محتوای کربن بالاتر از فولاد کم کربن مانند A53 و کمتر از فولاد پر کربن است. این ماده با فرآیندهای کار سرد یا کار گرم تولید می شود و تحت عملیات حرارتی لازم برای به دست آوردن ساختار و خواص مورد نیاز قرار می گیرد.

ASME SA210 GR.A1 متعلق به فولاد کربنی متوسط با محتوای کربن کمتر یا مساوی 0.27٪ است. در مقایسه با فولادهای کم کربن مانند ASME SA178 GR.A و ASME SA192، استحکام بالاتری را حفظ می کند در حالی که همچنان قابلیت جوشکاری و شکل پذیری نسبتاً خوبی دارد که تا حدودی برتر از فولادهای پر کربن یا آلیاژی است. از طرف دیگر، محتوای سیلیکون بیشتر یا مساوی 0.10٪ تضمین می کند که ASME SA210GR.A1 اثر اکسیژن زدایی خوبی دارد.

خواص مکانیکی لوله دیگ بخار ASTM A210/ASME SA210 Grade A1

تلرانس ضخامت دیواره لوله دیگ بخار ASTM A210/ASME SA210

مقایسه بین لوله های فولادی کربنی ASME SA210 GR.A1 و سایر درجه ها

• SA210 GR.A1 در مقابل SA210 GR.C: در مقایسه با ASME SA210 GR.C که دارای محتوای کربن ≤ 0.35٪ است، GR.A1 دارای محتوای کربن کمتری (≤ 0.27٪) است که منجر به استحکام نسبتاً کمتری از لوله می شود. برای محیط های کاری در دماهای متوسط ​​تا پایین و فشارهای متوسط ​​تا پایین مناسب است، در حالی که GR.C برای محیط های با دمای و فشار کمی بالاتر مناسب است. با این حال، به دلیل استحکام کمتر، GR.A1 قابلیت جوشکاری و شکل پذیری بهتری نسبت به GR.C دارد. GR.C معمولاً به پیش گرمایش و عملیات حرارتی پس از جوش نیاز دارد.
• SA210 GR.A1 در مقابل SA192: در مقایسه با لوله های فولادی کربنی متوسط ​​SA210 GR.A1، SA192 متعلق به لوله های فولادی کم کربن (C ≤ 0.06-0.18٪) با کمترین استحکام است، اما دارای شکل پذیری، قابلیت جوشکاری و هدایت حرارتی عالی است. معمولاً در اکونومایزرها و دیواره های خنک شونده با آب دیگ های بخار کم فشار استفاده می شود.
• SA210 GR.A1 در مقابل SA106 GR.B: اگرچه هر دو SA106 GR.B و SA210 GR.A1 متعلق به فولاد کربنی متوسط ​​(C ≤ 0.30٪) هستند، اما عمدتاً برای خطوط لوله فرآیند با دمای بالا و فشار بالا (مانند خطوط لوله بخار اصلی پتروشیمی و نیروگاه) استفاده می شوند. ترکیب شیمیایی، الزامات عملیات حرارتی (معمولاً نرمالیزه + تمپر یا کوئنچ + تمپر) و خواص مکانیکی (به ویژه عملکرد در دمای بالا) آنها با لوله های دیگ بخار فولادی کربنی SA210 متفاوت است. این دو مستقیماً قابل تعویض نیستند.

هزینه ASME SA210 GR.A1 کمتر از لوله های فولادی آلیاژی است و فرآیند بازار کافی است. در عین حال، قابلیت پردازش خوبی دارد و پردازش آن مانند جوشکاری، خم شدن و برش نسبتاً آسان است. استحکام و شکل پذیری خوبی دارد و می تواند الزامات اساسی دیگ های بخار و مبدل های حرارتی با پارامتر متوسط ​​را برای استحکام و شکل پذیری برآورده کند و هدایت حرارتی بهتری نسبت به فولاد ضد زنگ دارد.

هنگام انتخاب ASME SA210 GR.A1 لوله های فولادی کربنی، باید توجه داشت که ASME SA210 GR.A1 مقاومت در برابر دمای بالا محدودی دارد. حداکثر دمای کار آن معمولاً زیر 450 درجه سانتیگراد است. هنگامی که از این دما فراتر رود، استحکام لوله به طور قابل توجهی کاهش می یابد و توانایی ضد اکسیداسیون کافی نیست. هنگام کار طولانی مدت در محیط با دمای بالا، مقاومت تغییر شکل خزشی ASME SA210 GR.A1 نسبت به فولاد آلیاژی کمتر خواهد بود. در عین حال، در محیط های خورنده مانند آب اکسیژنه، اسید و قلیا، ASME SA210 GR.A1 برای حفظ عملکرد به کنترل شیمیایی آب خوبی نیاز دارد.

کاربرد لوله دیگ بخار ASTM A210/ASME SA210

دیگ بخار

سوپرهیتر

مبدل های حرارتی

کندانسورها

کاربرد دریایی

پالایشگاه ها

خمیر کاغذ

کاربردهای پتروشیمی

مخازن تحت فشار

کاربردهای مهندسی عمومی
