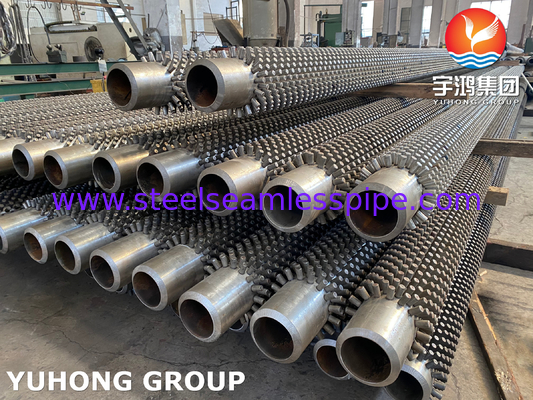

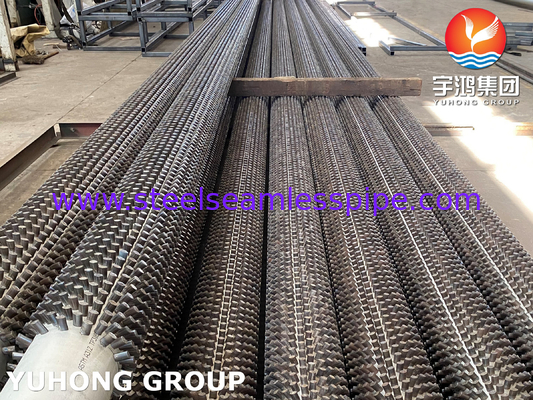

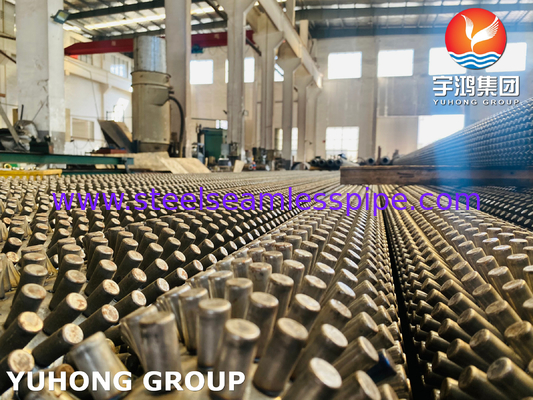

لوله پره دار TP347 جوشکاری با فرکانس بالا نوع 11Cr پین برای بخاری مشتعل

TP347 Studed Fin Tube High Frequency Welding Type 11Cr Pin for Fired Heater

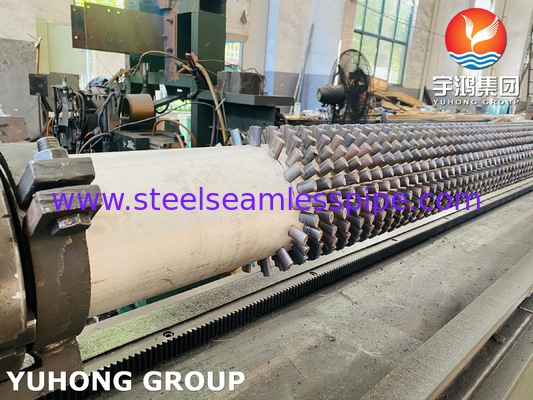

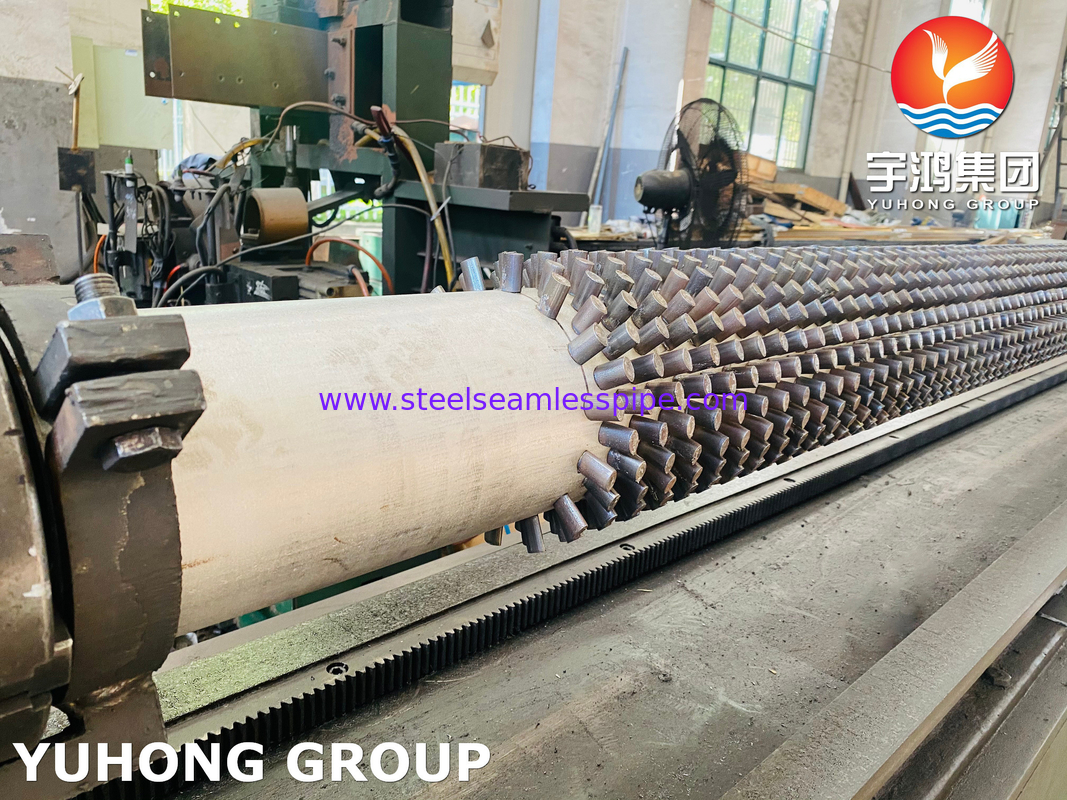

لوله پره دار میخ داربا پیچاندن یک نوار پره پیوسته به صورت مارپیچ روی لوله تولید می شود. جوشکاری مقاومتی HF معمولاً از فرکانس 400 کیلوهرتز استفاده می کند. پره دور لوله پیچیده شده و به طور مداوم جوش داده می شود. نوار پره به صورت مارپیچ روی لوله پیچیده شده و با فرآیند الکتریکی با فرکانس بالا به لوله پایه در امتداد ریشه مارپیچ به طور مداوم جوش داده می شود. نوار پره تحت کشش نگه داشته می شود و به صورت افقی محدود می شود زیرا در اطراف لوله قالب گیری می شود، بنابراین اطمینان حاصل می شود که نوار در تماس قوی با سطح لوله پایه است. جوشکاری پیوسته در نقطه ای اعمال می شود که نوار پره شروع به خم شدن در اطراف قطر لوله می کند و از فرآیند جوشکاری قوس فلزی با گاز استفاده می شود.

برای یک لوله یا اندازه لوله معین، سطح انتقال حرارت مورد نیاز در واحد طول لوله را می توان با تعیین ارتفاع پره، ضخامت پره و/یا تعداد پره در هر متر طول به دست آورد.

جزئیات لوله پایه

• قطر لوله: حداقل 25 میلی متر OD تا حداکثر 219 میلی متر OD
• ضخامت لوله: حداقل 2 میلی متر تا 16 میلی متر
• جنس لوله: فولاد کربنی، فولاد ضد زنگ، فولاد آلیاژی، فولاد کورتن، فولاد دوبلکس، فولاد سوپر دوبلکس، اینکونل، کروم بالا نیکل بالا و اینکولوی، مواد CK 20 و برخی مواد دیگر.

جزئیات پره

• ضخامت پره: حداقل 5 میلی متر تا حداکثر 20 میلی متر
• ارتفاع پره: حداقل 0.25 اینچ (6.35 میلی متر) تا حداکثر 1.5 اینچ (38 میلی متر)
• تراکم پره: حداقل 43 پره در متر تا حداکثر 287 پره در متر
• مواد: فولاد کربنی، فولاد ضد زنگ (ss304، 11Cr، 13 Cr)، فولاد آلیاژی، فولاد کورتن، فولاد دوبلکس و اینکولوی.

ویژگی های لوله های میخ دار

• فشرده زیرا فضای کمی را اشغال می کند
• بسیار بادوام
• به عنوان یک سیستم انتقال حرارت نسبت به لوله های پره دار ترجیح داده می شود
• عملکرد بالاتر

لوله های فولادی بدون درز عمدتاً در دیگهای بخار و کوره ها استفاده می شوند. بیشتر در محیط های خورنده استفاده می شود. در صنعت پتروشیمی، نفت خام متراکم تر از لوله میخ دار عبور می کند. گرما از بیرون لوله تولید می شود. در انتهای دیگر لوله، محصول مایع را دریافت می کنیم که متعاقباً برای پردازش ارسال می شود.

لوله های میخ دار نیز در دیگهای بخار لوله آب استفاده می شوند. آنها به گرم کردن آب کمک می کنند. لوله های میخ دار بیضی شکل هستند و به دیگ بخار جوش داده می شوند.

استفاده از لوله های رزوه ای استفاده از لوله های بدون پوشش را کاهش می دهد زیرا سطح انتقال حرارت یک لوله رزوه ای می تواند جایگزین سطح انتقال حرارت 4 تا 10 لوله بدون پوشش شود.

لوله های رزوه ای را می توان در جایی که سوخت های خشن استفاده می شود که می تواند به محیط زیست آسیب برساند، استفاده کرد. برای جلوگیری از خوردگی، سطح بیرونی لوله میخ دار را می توان با یک لایه محافظ پوشاند یا تحت درمان قرار داد.

لوله های پرچ شده نیز در دیگهای بخار خاکستر سودا و راکتورهای بستر سیال استفاده می شوند زیرا فرسایش را به حداقل می رسانند.

آنها همچنین در کارخانه های فولاد، خنک کننده های هوا، نیروگاه ها، مبدل های حرارتی و غیره استفاده می شوند.

اندازه و جنس لوله میخ دار

کاربرد

صنعت برق

• سوپرهیترها و گرم کننده های مجدد دیگ بخار: با مقاومت عالی در برابر دمای بالا و خوردگی، در برابر فرسایش بخار مقاومت می کنند تا راندمان انتقال حرارت را برای تولید بخار با دمای بالا افزایش دهند.
• اکونومایزرها: افزایش سطح جذب گرما برای بازیابی گرمای تلف شده از گاز دودکش، بهبود راندمان حرارتی دیگ بخار.

صنعت پتروشیمی

• کوره ها: در بخش های تابشی و همرفتی کوره های گرمایشی اعمال می شود، که به طور پایدار تحت دمای بالا، فشار و محیط های خورنده برای گرم کردن سیالات فرآیند کار می کند.
• کوره های گرمایش و عملیات حرارتی: به عنوان عناصر گرمایشی استفاده می شود، در برابر فرسایش گاز دودکش با دمای بالا مقاومت می کند تا گرمایش پایدار برای پردازش فلز را تضمین کند.

صنعت کاغذ

• هضم کننده های خمیر: به عنوان عناصر گرمایشی در محیط های با دمای بالا و قلیایی بالا عمل می کنند تا پخت خمیر را تسهیل کرده و راندمان تولید را بهبود بخشند.
• تجهیزات خشک کردن بخار: گرمای بخار را برای خشک کردن سریع کاغذ منتقل می کند و کیفیت محصول را افزایش می دهد.

سایر زمینه ها

• فرآوری مواد غذایی: در تجهیزات گرمایشی برای پخت، بخارپز و خشک کردن برای حفظ کیفیت مواد غذایی استفاده می شود.
• هوافضا: در اجزایی که به اتلاف حرارت بالا نیاز دارند، با استفاده از ساختارهای پره برای بهبود راندمان حرارتی در موتورهای هواپیما و قطعات مرتبط اعمال می شود.
