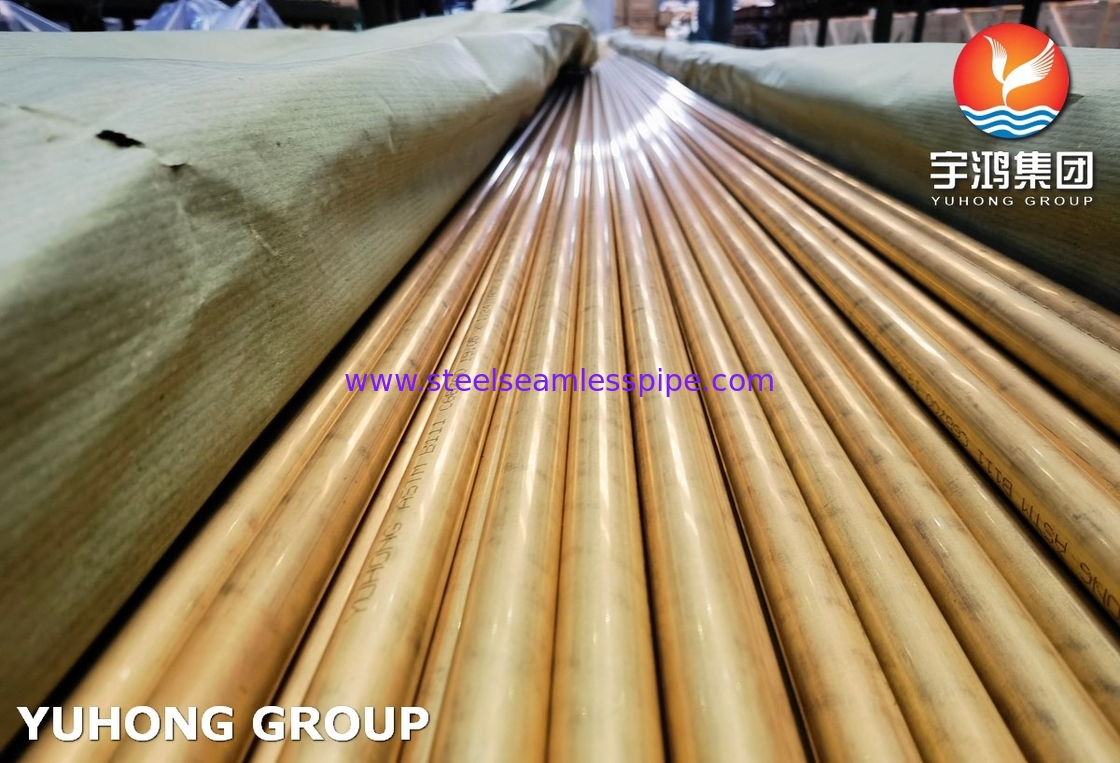

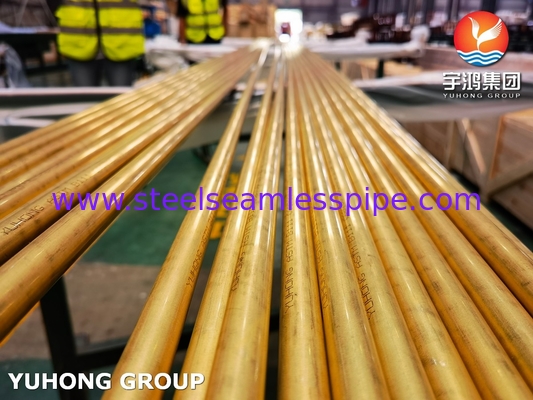

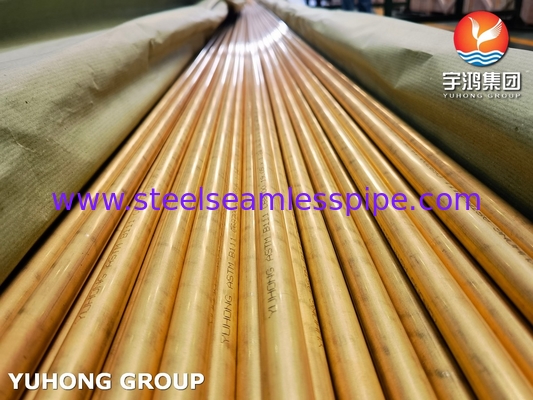

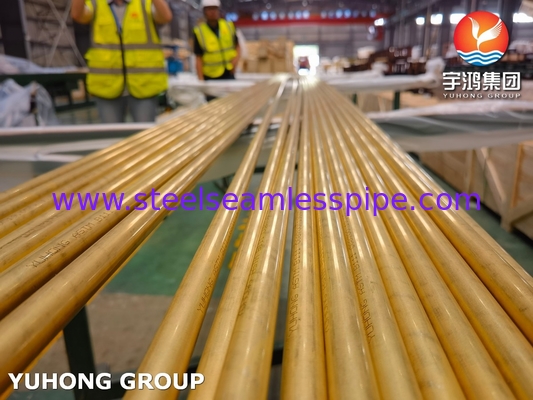

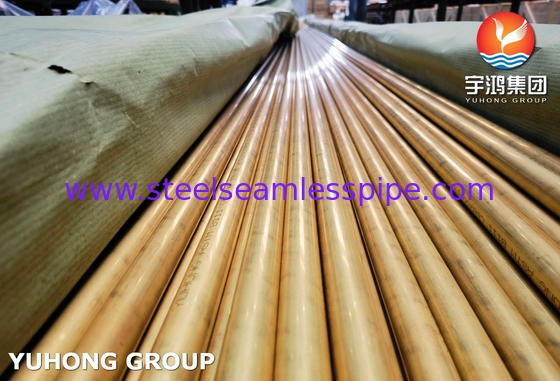

ASME SB111 C68700 لوله های مس باریک O61 برای مبادله گرما

ASME SB111 C68700 لوله های مس باریک O61 برای مبادله گرما

ASME SB111لوله های بدون درز معمولا درکمپرسورها و تبخیرگرها

ASME SB111 C68700کیفیت و ترکیب مواد

• مواد پایه، رسانایی حرارتی عالی و قدرت مکانیکی را فراهم می کند، Cu:76.0-79.0%

• افزایش قدرت و قابلیت کار در حالی که مقاومت در برابر خوردگی را حفظ می کند، Zn: بقایای

• مقاومت در برابر خوردگی را افزایش می دهد، به ویژه در آب دریا با سرعت بالا، Al:1.8 2.5%

• به مقاومت در برابر فرسایش و ضربه اضافه می کند، Fe:0.05 ️ 0.20%

• جلوگیری از ضد زنگ، اطمینان از دوام طولانی مدت در سیستم های آب، به عنوان:0.02 0.06%

• قابلیت ماشینکاری را حفظ می کند؛ محتوای کم اطمینان از انطباق با مقررات زیست محیطی مانند RoHS را تضمین می کند، Pb:≤0.05٪

ASME SB111 C68700ابعاد و تحملات محصول

1قطر بیرونی (OD)

محدوده/ارزش: 6 میلی متر - 300 میلی متر

تحمل: برای OD ≤ 50 mm، تحمل ±0.05 mm است؛ برای OD > 50 mm، ±0.1 mm است.

توجه: تحمل دقیق OD سازگاری را در مبادلات گرما و تهویه کننده ها تضمین می کند.

2ضخامت دیوار (WT)

محدوده/قیمت: 0.5 میلی متر - 10 میلی متر

تحمل: ±10٪ از ضخامت اسمی

توجه: ضخامت یکنواخت دیواره عملکرد مکانیکی و حرارتی ثابت را تضمین می کند.

3. طول

محدوده/ارزش: تا 12 متر

تحمل: ±5 میلی متر برای طول ثابت

توجه: می تواند برای برآورده کردن نیازهای خاص پروژه سفارشی شود.

4. راست بودن

محدوده/ارزش: ≤1 mm/m

تحمل: مشخص نیست

توجه: نصب و تراز آسان در طول مونتاژ را تضمین می کند.

شرایط تحویل ASME SB111 C68700

• پوشش سطح: صاف، درخشان و بدون نقص هایی مانند خراش ها، حفره ها یا اکسید.
• تمیز کردن: پاکسازی داخلی و خارجی برای حذف روغن، چربی و سایر بقایای آن.
• بسته بندی: بسته بندی شده با محافظ پلاستیکی یا جعبه های چوبی برای جلوگیری از آسیب در طول حمل و نقل.
• درمان گرما: بسته به الزامات مشتری در حالت بریده شده، تخلیه شده یا کشیده شده عرضه می شود.
• علامت گذاری: لوله ها با نام آلیاژ، اندازه و شماره دسته برای ردیابی مشخص می شوند.
• سفارشی سازی: طول، پایان یا پوشش های ویژه (به عنوان مثال ضد خوردگی) در صورت درخواست در دسترس است.

مشخصات عملکرد ASME SB111 C68700

1قدرت کششی

ارزش: 310 - 450 MPa. مقاومت مکانیکی بالا را فراهم می کند، مناسب برای کاربردهای سخت.

2.قدرت بازده

مقدار: 105-220 MPa. مقاومت کششی کافی برای سیستم های فشار متوسط.

3.طول دادن

ارزش: ≥ 35٪. انعطاف پذیری خوب اجازه می دهد تا در طول ساخت خم شود، شعله ور شود و شکل بگیرد.

4. رسانایی حرارتی

ارزش: ~ 120 W/M·K کارایی انتقال گرما عالی، برای مبادلات گرما و تهویه کننده ها حیاتی است.

5مقاومت در برابر خوردگی

ارزش: در آب دریا قابل توجه است. بسیار مقاوم در برابر deszincification، ضربه و biofouling در محیط های دریایی.

6مقاومت در برابر فرسایش

ارزش: بالا. محتوای آلومینیوم باعث افزایش مقاومت در برابر آب با سرعت بالا یا جریان های آشفته می شود.

7دمای کار

ارزش: تا 300 درجه سانتیگراد. مناسب برای کاربردهای صنعتی و دریایی با دمای بالا.

8تراکم

ارزش: ~ 8.53 g/cm3 تراکم استاندارد برای آلیاژ های مس، اطمینان از وزن قابل کنترل برای تاسیسات.

ASME SB111 C68700مدارک استاندارد

• B111: مشخصات استاندارد برای لوله های تهویه کننده بدون درز مس و آلیاژ مس.
• EN 12451 اروپا: استاندارد برای لوله های بدون درز مس و آلیاژ مس برای مبادلات گرما.
• ISO 19688: استاندارد بین المللی برای لوله های بدون درهم از آلیاژ مس برای مبادلات گرما.
• BS2871 بخش سوم: استاندارد انگلیسی برای لوله های بدون درز برای مبادلات گرما و تهویه کننده ها.
• انطباق RoHS:محدودیت مواد خطرناک، اطمینان از حداقل محتوای سرب برای ایمنی.
• NACE MR0175: اطمینان از مناسب بودن برای محیط های کاری ترش که در آن مقاومت در برابر خوردگی H2S مورد نیاز است.
• انطباق PED: رعایت دستورالعمل تجهیزات تحت فشار برای سیستم های تحت فشار در اروپا.
