1. جنس لوله پایه: A106 Gr.B
استاندارد: ASTM A106 / ASME SA106.
نوع: لوله فولادی کربنی بدون درز.
گرید: B (مقاومت کششی/تسلیم متوسط).
ویژگی ها:
- مقاومت خوب در برابر دمای بالا (تا حدود 450 درجه سانتیگراد / 840 درجه فارنهایت).
- قابلیت جوشکاری و شکل پذیری خوب.
- مقرون به صرفه.
- محدودیت: مستعد خوردگی (زنگ زدگی) و اکسیداسیون (پوسته پوسته شدن) در دماهای بالا بدون محافظت؛ برای محیط های خورنده مناسب نیست مگر اینکه روکش یا پوشش داده شود.

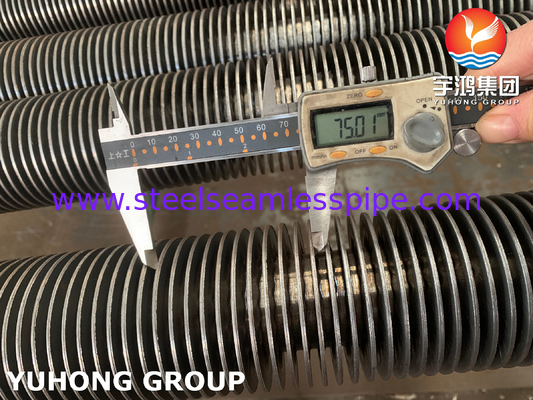

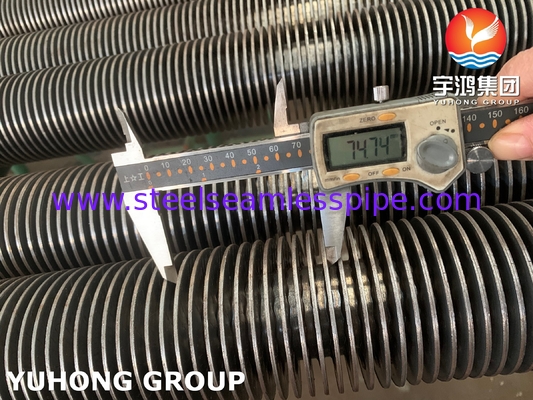

2. نوع فین: فین جامد
ساخت و ساز:فین ها از نوارهای جامد مواد (معمولاً فولاد کربنی یا گاهی اوقات فولاد ضد زنگ برای مقاومت در برابر خوردگی) ساخته می شوند.
اتصال: فین ها به طور مداوم در امتداد پایه خود به سطح بیرونی لوله پایه جوش داده می شوند (معمولاً جوش مقاومتی، LFW یا HFW). این یک پیوند متالورژیکی قوی ایجاد می کند.
مزایا:
انتقال حرارت عالی: تماس مستقیم فلز به فلز مقاومت حرارتی بسیار کمی را فراهم می کند.
مقاومت مکانیکی و دوام بالا: مقاوم در برابر لرزش، فرسایش و آسیب فیزیکی.
مناسب برای دماهای بالا: اتصال جوش داده شده یکپارچگی خود را در دماهای بالا حفظ می کند.
قابل تمیز کردن: سطوح صاف امکان تمیز کردن/جارو کردن آسان تر را در مقایسه با فین های تعبیه شده فراهم می کند.
معایب:هزینه بالاتر از فین های اکسترود شده یا تعبیه شده.
افت فشار کمی بالاتر از فین های با پروفیل پایین تر.

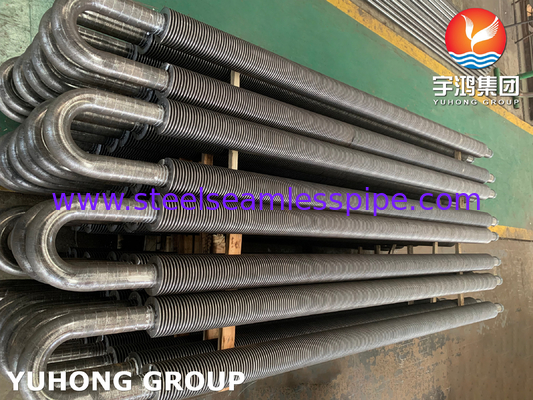

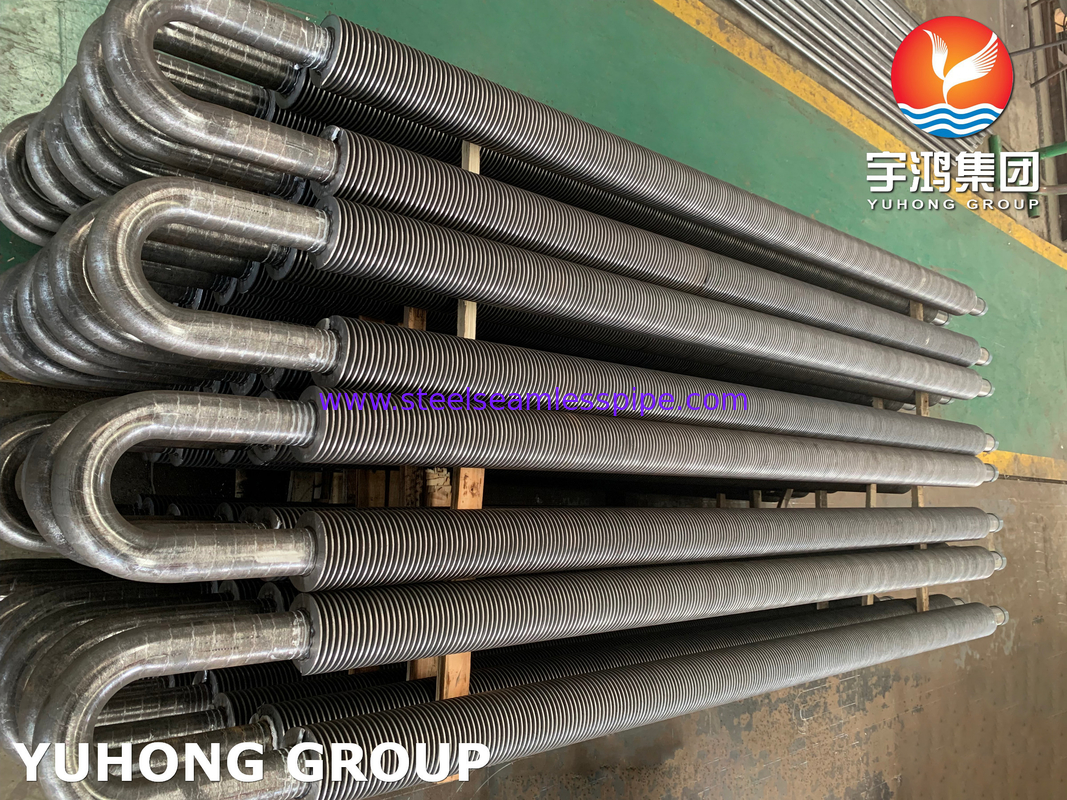

3. پیکربندی کلی لوله: U-Type
شکل: لوله فین دار به شکل "U" محکم خم می شود (خم 180 درجه).
هدف:
انبساط حرارتی: به دسته لوله اجازه می دهد تا آزادانه در داخل پوسته مبدل حرارتی منبسط و منقبض شود بدون اینکه تنش بیش از حد به ورق های لوله یا لوله ها وارد شود.
برداشتن دسته: بیرون کشیدن کل دسته لوله از پوسته را برای بازرسی، تمیز کردن یا نگهداری تسهیل می کند.
ورق لوله تکی: فقط به یک ورق لوله در انتهای مستقیم نیاز دارد و طراحی هدر/جعبه کانال را در آن انتها ساده می کند.
ساخت و ساز: فرآیند خم شدن پس از اتصال فین ها رخ می دهد. تجهیزات و تکنیک های خمشی دقیق برای جلوگیری از آسیب رساندن به فین ها یا به خطر انداختن پیوند فین-لوله در راس خم مورد نیاز است.
4. خلاصه و کاربردهای معمولی:
یک لوله فین دار U-Type A106 Gr.B یک عنصر انتقال حرارت قوی و با کارایی بالا است که برای کاربردهای پر تقاضای دمای بالا که در آن تطبیق انبساط حرارتی و دوام بسیار مهم است، طراحی شده است. ویژگی های اصلی آن عبارتند از:
پایه فولادی کربنی با دمای بالا: برای یکپارچگی ساختاری تحت گرما و فشار.
فین های جوش داده شده جامد و بادوام: برای انتقال حرارت کارآمد و قابل اعتماد به هوا/گاز.
پیکربندی U-Bend: برای انبساط حرارتی بدون تنش و نگهداری آسان.
کاربردهای رایج:
ژنراتورهای بخار بازیابی حرارت (HRSGs): بخش های اکونومایزر، اواپراتور و سوپرهیتر که گرما را از اگزوز توربین گاز بازیابی می کنند.
گرمکن ها و کوره های فرآیند: بخش های همرفت که گرما را از گاز دودکش به سیال فرآیند منتقل می کنند.
دیگ های بخار حرارت زباله: بازیابی گرما از جریان های فرآیند با دمای بالا.
گرمکن های هوا / پیش گرمکن ها: گرم کردن هوای احتراق با استفاده از گاز دودکش اگزوز.
دسته های لوله فین دار در مبدل های پوسته و لوله: جایی که گاز در سمت پوسته است و انبساط حرارتی قابل توجه است.
نکات کلیدی:
خوردگی: A106 Gr.B در محیط هایی با رطوبت، اسیدها یا گوگرد به محافظت (به عنوان مثال، پوشش هایی مانند آلومینیوم سازی، فین زنی با فولاد ضد زنگ، کارکردن در گاز خشک/غیر خورنده) نیاز دارد.
اکسیداسیون: در دماهای بالا پوسته تشکیل می دهد. برای عملکرد طولانی مدت نیاز به بررسی دارد.
تراکم فین: تعداد فین در هر اینچ/متر بر اساس تمیزی گاز (پتانسیل رسوب) و انتقال حرارت مورد نیاز در مقابل افت فشار انتخاب می شود.

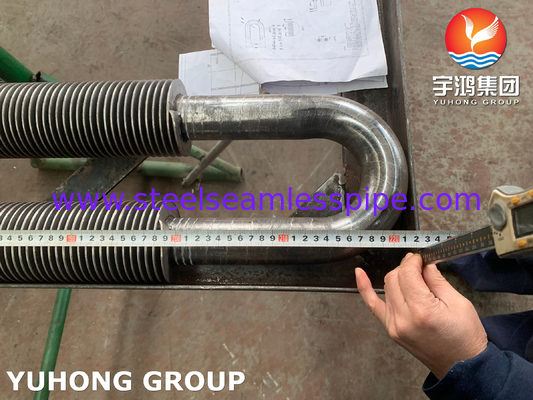

شعاع خم: سفتی خم U حیاتی است و توسط طراحی مبدل حرارتی و قطر لوله تعریف می شود.
