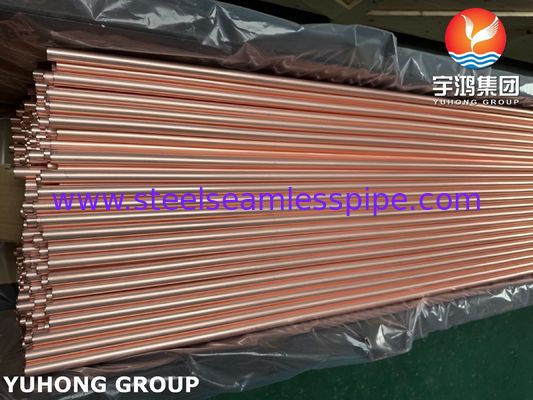

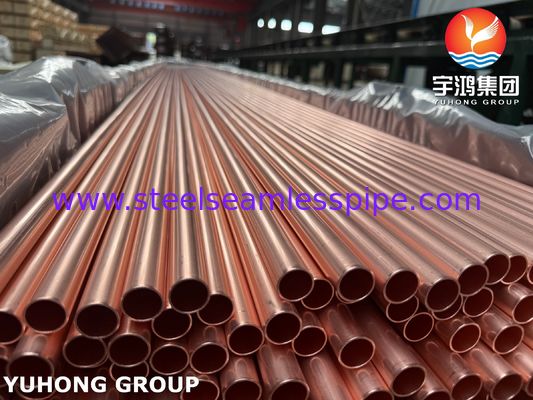

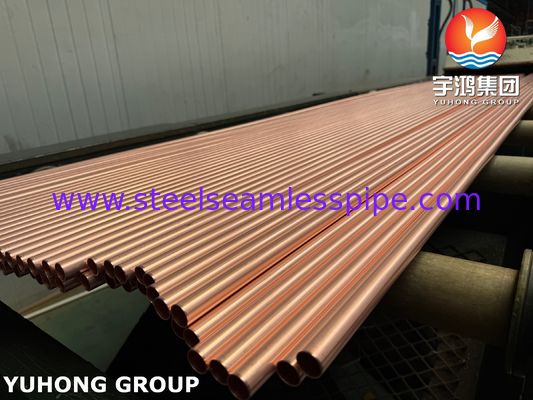

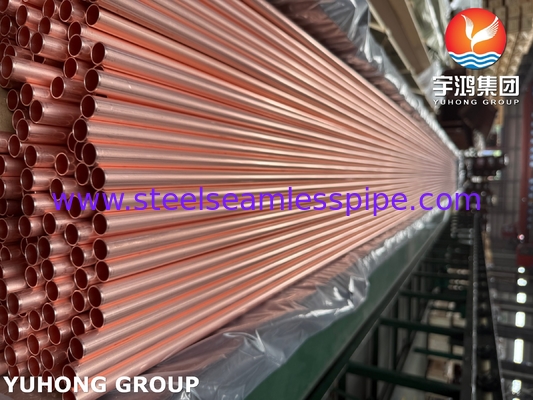

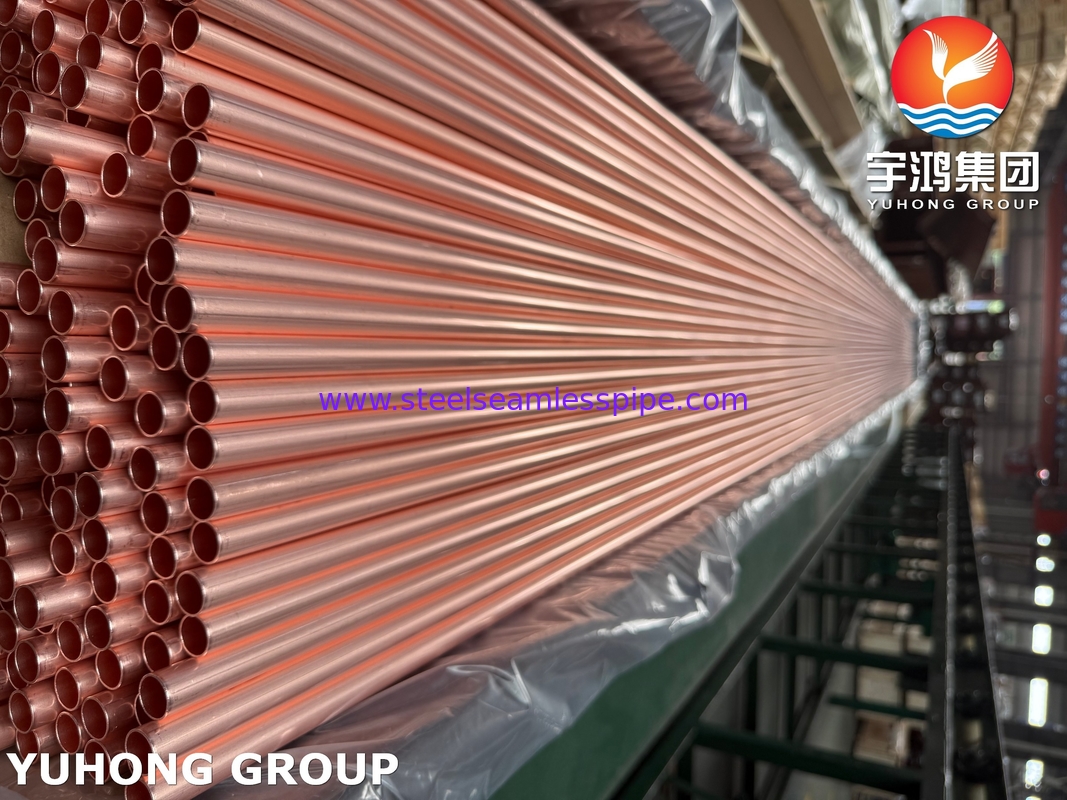

ASTM B111 / ASME SB111 C12200 لوله مس برای مبادله گرما کاندنسر

ASTM B111 / ASME SB111 C12200 لوله مس برای استفاده در کاندنسر و مبادله گرما

ASTM B111یک استاندارد است که توسط انجمن آمریکایی آزمایش و مواد توسعه داده شده است که به طور خاص الزامات فنی را برای ترکیب شیمیایی، خواص مکانیکی،تحمل ابعاد، آزمایش غیر مخرب، آزمایش هیدروستاتیک و سایر جنبه های لوله های مس و آلیاژ مس بدون درهم که در تولید تهویه کننده ها، تبخیر کننده ها و مبادلات گرما استفاده می شوند.C12200یک نوع خاص از آلیاژ مس است که در این استاندارد مشخص شده است و متعلق به مس فسفری غیر اکسید شده است که یک مس آزاد از اکسیژن با فوسفری کم باقی مانده است.

چرا ASTM B111 C12200 لوله مس به طور گسترده ای در صنعت تبادل گرما استفاده می شود؟

• رسانایی حرارتی عالی:مس دارای رسانایی حرارتی عالی است، تنها پس از نقره، در حالی که لوله مس C12200 دارای یک ضریب رسانایی حرارتی بسیار بالا است (حدود 391 W / m · K) ،که مزیت اصلی آن را به یک لوله مبادله گرما مانند تهویه و لوله مبادله گرما، قادر به انتقال گرما به طور کارآمد.
• مقاومت خوب در برابر خوردگی:لوله مس C12200 نه تنها مقاومت خوب در برابر خوردگی دارد و می تواند عملکرد بسیار خوبی را در آب شیرین و آب تنیده بخار حفظ کند.اما همچنین مقاومت خوبی در برابر خوردگی حذف روی و ترک خوردگی استرس دارد، که هر دو به دلیل عنصر فسفر هستند.مقاومت در برابر خوردگی حذف روی یک مزیت قابل توجهی از فسفر حاوی مس دی اکسید مانند C12200 در مقایسه با مس آزاد اکسیژن مانند C10200 / C10100 استدر محیط هایی که حاوی اکسیژن حل شده و دی اکسید کربن در آب شور، آب دریا یا برخی از مواد شیمیایی تصفیه آب هستند،لوله های معمولی از نکل مس مستعد حذف روی هستند به دلیل حل انتخابی رویفوسفور در C12200 می تواند به طور موثر از رخ دادن این شکل خوردگی جلوگیری کند.در حالی که همچنین باعث بهبود مقاومت در برابر خوردگی فشار و ترک لوله های مس در محیط های خاص مانند آمونیاک می شود..
• عملکرد خوب جوش و جوش:حضور فسفر عملکرد جوش و جوش لوله های مس را بهبود می بخشد و انجام اتصال صفحه لوله را در طول ساخت مبادلات گرما آسان تر می کند.

• خواص مکانیکی و پردازش خوب:لوله های مس C12200 دارای قدرت، سختی و انعطاف پذیری کافی هستند که باعث می شود آنها را برای برآورده کردن الزامات نصب خم، گسترش و شکل آسان کنند.

• انعطاف پذیری و سختی خوب:لوله های مس C12200 می توانند حتی در دمای پایین تر، مقاومت خوبی را حفظ کنند.

• رسانایی:با توجه به وجود ناخالصی های فسفر، اگرچه رسانایی لوله مس C12200 کمی کمتر از مس آزاد اکسیژن مانند C10200/C10100 است،رسانايي اش هنوز خيلي بالاست، حدود 85-90٪ IACS، که برای پاسخگویی به نیازهای اکثریت قریب به اتفاق کاربردهای مبادله گرما کافی است.

ASTM B111 C12200 لوله های مس شیمیاییترکیب

تفاوت بین لوله مس ASTM B111 C12200 و دیگر لوله های مس چیست؟

• در مقابل C11000 (ETP مس سخت الکترولیتی):C11000 دارای محتوای اکسیژن بالاتر (0.02٪ -0.04٪) است که ممکن است باعث شکنندگی هیدروژن در جوهای کاهش دهنده مانند هیدروژن شود.و مقاومت آن در برابر خوردگی حذف روی به اندازه C12200 خوب نیست. C12200، به دلیل درمان دی اکسیداسیون، از مشکلات شکنندگی هیدروژن اجتناب می کند و مقاومت بهتری نسبت به حذف روی دارد، و این باعث می شود که انتخاب بهتری برای لوله های تهویه کننده باشد.
• Vs C10200/C10100 (سنگ بدون اکسیژن):مس آزاد اکسیژن دارای بالاترین رسانایی الکتریکی و حرارتی، نزدیک به 100٪ IACS و مقاومت خوب در برابر شکنندگی هیدروژن است.اما مقاومت آن در برابر خوردگی حذف روی به اندازه C12200 خوب نیست. C10200/C10100 oxygen free copper is usually more expensive and is commonly used in situations where high conductivity is required for conductors or in environments that are extremely sensitive to hydrogen embrittlement.
• لوله های آلیاژ مس و نیکل VS (مانند مس دریایی C44300، مس آلومینیومی C68700, CuNi 70/30, CuNi 90/10):این لوله های مس آلیاژ مقاومت بهتر در آب دریا یا محیط های خشن تر دارند، به ویژه از نظر مقاومت در برابر خوردگی فرسایش و مقاومت در برابر خوردگی آب دریا،اما رسانایی حرارتی پایین تر از C12200 و هزینه های تولید بالاتر. C12200 در آب شیرین، آب شور یا محیط های آب دریا نسبتاً ملایم تر است.

لوله های مس ASTM B111 C12200 عمدتا در چه صنایع ای استفاده می شوند؟

• تهویه کننده نیروگاه: این بزرگترین و کلاسیک ترین کاربرد لوله های مس ASTM B111 C12200 است که عمدتا برای تهویه و بازگشت بخار خروجی از توربین استفاده می شود.

• تهویه کننده های کشتی و مبادلات گرما: لوله های مس ASTM B111 C12200 می توانند برای تهویه و سیستم های خنک کننده مختلف در نیروگاه های کشتی استفاده شوند.

• مبادلات گرما در فرایندهای پتروشیمی، شیمیایی و صنعتی: ASTM B111 C12200 می تواند برای مایعات فرآیند خنک کننده، رسانه های گرمایشی و غیره استفاده شود.

• تبخیر کننده ها و تهویه کننده ها در سیستم های HVAC، به ویژه در کولر ها و سیستم های بزرگ.

• تجهیزات خنک کننده: مانند اجزای مبادله گرما برای مخازن بزرگ سرد و دستگاه های خنک کننده صنعتی.

• سایر کاربردهای مبادله گرما که نیاز به رسانایی حرارتی بالا، مقاومت در برابر خوردگی و قابلیت شکل گیری خوب دارند.

خلاصه:

ASTM B111 C12200 (فوسفور DHP غیر اکسید شده مس) لوله مس بدون درز مقرون به صرفه است و دارای رسانایی حرارتی عالی، خلوص بالا و بیضوی بی عمل است.انعطاف پذیری عالی و قابلیت شکل گیری، و خطر بیماری هیدروژن را ندارد، به طوری که به طور گسترده ای در سیستم های خنک کننده، سیستم های آب آشامیدنی، سیستم های گرمایش با فشار پایین استفاده می شود،و مبادلات گرما صنعتی عمومی که با رسانه های غیر خوردنی کار می کنند.

با این حال، ASTM B111 C12200 دارای مقاومت بسیار ضعیف در برابر خوردگی فرسایش و مقاومت در برابر خوردگی deszincification است و دارای قدرت مکانیکی کم است.در هنگام انتخاب استفاده از لوله های مس بی درهم ASTM B111 C12200، لازم است که محیط استفاده از آن را به شدت محدود کنید، مانند آب تمیز، مایعات غیر اکسید کننده، هیچ ذرات جامد، جریان کم، هیچ یون کلورید، هیچ آمونیاک و غیره.وقتی که این محدودیت ها از حد عبور می کنند، یا یون های کلراید یا جریان های بالا ظاهر می شوند، از مس آلومینیومی (C68700) ، مس دریایی (C44300) یا آلیاژ مس نیکل (C70600، C71500) استفاده می شود.
