لوله مبدل حرارتی U-Bend سرد کشیده شده بدون درز ASTM A179 برای تجهیزات پوسته و لوله

لوله‌های مبدل حرارتی خم U بدون درز ASTM A179 لوله‌های فولادی کم کربن کشیده شده سرد هستند که به شکل U برای استفاده در مبدل‌های حرارتی پوسته و لوله، کندانسورها و تجهیزات مشابه انتقال حرارت شکل گرفته‌اند. مواد لوله مطابق با ASTM A179/A179M، مشروط بر نسخه مشخص شده و الزامات خرید است. پیکربندی خم U اجازه می‌دهد تا هر دو انتهای لوله در صفحه لوله متصل شوند و در عین حال چیدمان لوله مورد نیاز در مبدل را فراهم کند.

این لوله‌ها برای طرح‌های مبدل حرارتی که در آن چیدمان خم برگشتی مشخص شده است و لوله‌های فولادی کم کربن الزامات فرآیند را برآورده می‌کنند، مناسب هستند. پیکربندی U شکل می‌تواند انبساط حرارتی را در طول لوله تطبیق دهد، در حالی که نیاز به اتصال برگشتی جداگانه در مدار لوله را از بین می‌برد. عملکرد واقعی به ابعاد لوله، شعاع خم، ضخامت دیواره، دمای عملیاتی، فشار، سازگاری سیال و طراحی مبدل بستگی دارد.

برای تدارکات پروژه، قطر خارجی لوله، ضخامت دیواره، شعاع خم U، طول پای صاف، هندسه خم، مقدار و الزامات بازرسی قابل اجرا را مشخص کنید. کیفیت خم و دقت ابعادی به ویژه در مواردی که لوله‌ها باید در صفحه لوله موجود قرار گیرند یا لوله‌های آسیب دیده را در هنگام تعویض لوله مبدل جایگزین کنند، مهم است. انطباق مواد و پذیرش خم باید در برابر مشخصات خرید قابل اجرا تأیید شود.

لوله‌های خم U ASTM A179 ممکن است برای موارد زیر مشخص شوند:

• مبدل‌های حرارتی پوسته و لوله.
• کندانسورهای صنعتی.
• تجهیزات انتقال حرارت فرآیند.
• سیستم‌های تأسیساتی پالایشگاه و پتروشیمی.
• لوله‌های جایگزین برای طرح‌های مبدل حرارتی سازگار.

برای پروژه‌های تعویض لوله، قبل از سفارش، ابعاد لوله اصلی، شعاع خم، طول پای صاف، چیدمان لوله و مشخصات مواد را تأیید کنید. هندسه خم نادرست می‌تواند مانع نصب صحیح شود یا بر تناسب بسته لوله تأثیر بگذارد.

• استاندارد مواد: ASTM A179/A179M، همانطور که در سفارش خرید مشخص شده است.
• مواد لوله: فولاد کم کربن بدون درز کشیده شده سرد.
• پیکربندی محصول: لوله مبدل حرارتی خم U.
• ابعاد لوله: قطر خارجی و ضخامت دیواره طبق مشخصات.
• هندسه خم: شعاع و طول پاها مطابق با نقشه تأیید شده یا جدول لوله.
• بازرسی: آزمایش مواد، بررسی ابعادی و معاینات اضافی طبق الزامات مشخصات و سفارش قابل اجرا.

ASTM A179 الزامات لوله‌های پایه را پوشش می‌دهد. هندسه خم U، عملیات حرارتی پس از خم، بازرسی خم و سایر الزامات ویژه باید در صورت لزوم به طور جداگانه تعریف شوند.

برای تجهیزات جدید و بسته‌های لوله جایگزین، اطلاعات زیر باید قبل از تولید تأیید شوند:

• قطر خارجی لوله و ضخامت دیواره مشخص شده.
• شعاع خم خط مرکزی.
• طول پای صاف در هر دو طرف خم.
• طول کلی لوله و تلرانس‌های ابعادی.
• جهت خم مورد نیاز و مراجع نقشه.
• عملیات حرارتی پس از خم و الزامات بازرسی، در صورت لزوم.

برای پروژه‌های جایگزینی، ارائه نقشه لوله اصلی یا مشخصات نمونه ابعادی می‌تواند به کاهش مشکلات تناسب در حین نصب کمک کند.

الزامات بازرسی باید قبل از تأیید سفارش توافق شود. بسته به مشخصات خرید و دامنه تأمین واقعی، مستندات کیفیت ممکن است شامل موارد زیر باشد:

• گواهی تست مواد (MTC).
• سوابق تست ترکیب شیمیایی و خواص مکانیکی.
• سختی، صاف کردن، شعله‌ور کردن، یا سایر تست‌های مورد نیاز توسط مشخصات لوله قابل اجرا.
• بازرسی ابعادی قطر لوله، ضخامت دیواره، شعاع خم و طول پا.
• تست هیدرواستاتیک یا سایر تست‌های مشخص شده، در صورت لزوم.
• بازرسی اضافی یا حضور شخص ثالث در صورت توافق.

عملیات حرارتی پس از خم، تست‌های غیر مخرب، PMI و بازرسی ویژه نباید فرض شود که گنجانده شده‌اند مگر اینکه به صراحت مورد نیاز و تأیید شده باشند.

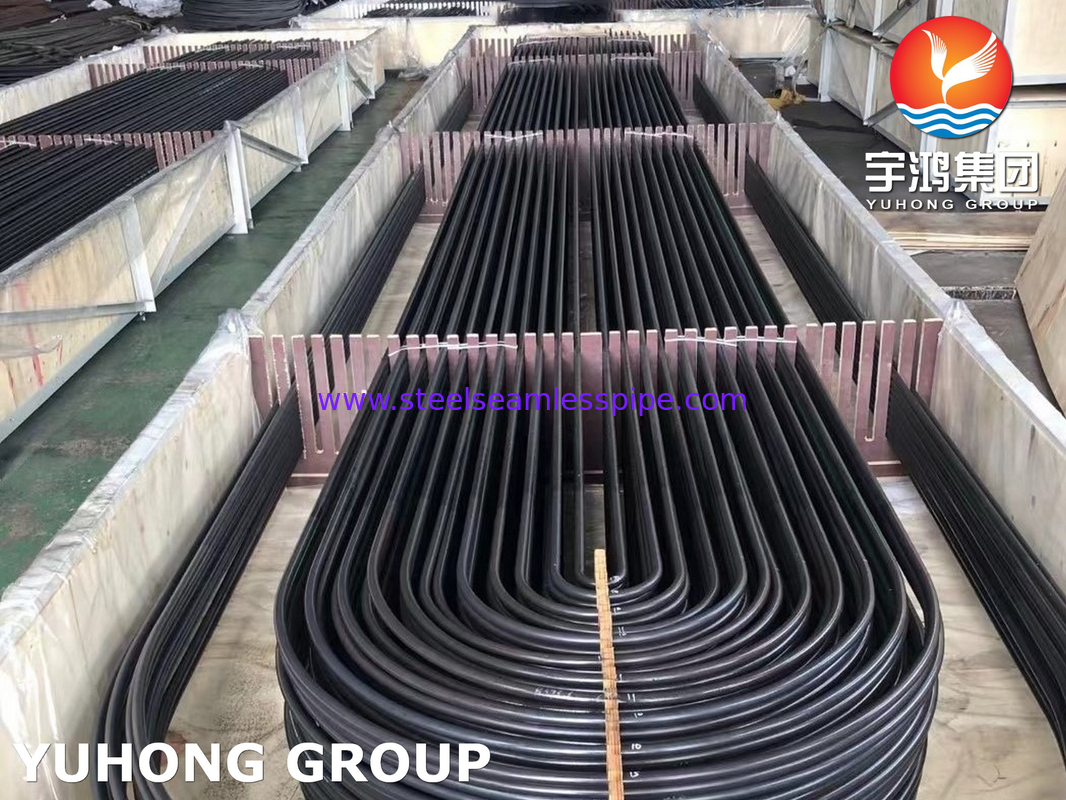

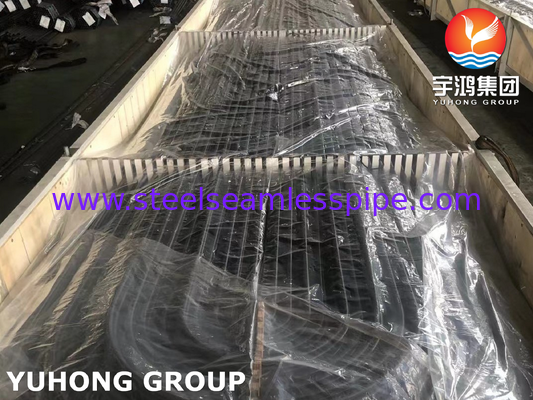

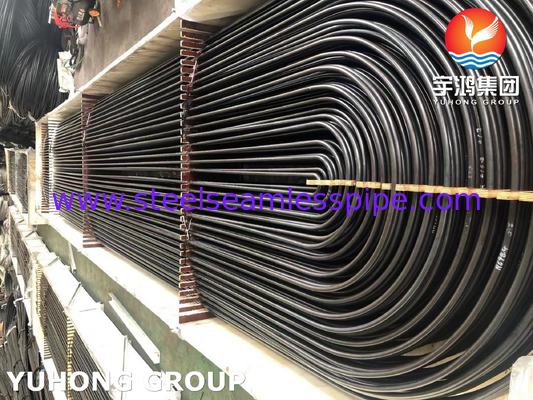

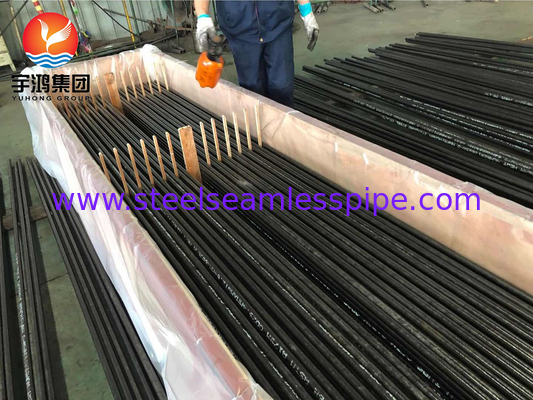

لوله‌های خم U معمولاً در جعبه‌های چوبی مناسب، قاب‌های فولادی یا سایر بسته‌بندی‌های صادراتی محافظ طبق طول لوله، هندسه خم، مقدار سفارش و الزامات حمل و نقل بسته‌بندی می‌شوند. باید از تکیه‌گاه‌هایی برای به حداقل رساندن تغییر شکل، ضربه و آسیب سطح در حین جابجایی و حمل و نقل استفاده شود.

بسته‌بندی، شناسایی لوله، اسناد صادراتی، بندر FOB و برنامه تحویل باید در استعلام قیمت تأیید شوند.

حداقل مقدار سفارش و زمان تحویل به ابعاد لوله، شعاع خم، طول پا، مقدار، الزامات تولید و دامنه بازرسی بستگی دارد.

برای استعلام قیمت، لطفاً موارد زیر را ارائه دهید:

• الزام مواد ASTM A179/A179M.
• قطر خارجی لوله و ضخامت دیواره.
• شعاع خم U و طول پای صاف.
• مقدار و هندسه لوله مورد نیاز.
• نقشه یا جدول لوله، در صورت موجود بودن.
• الزامات عملیات حرارتی و بازرسی.
• مقصد، اینکوترمز ترجیحی و تاریخ تحویل مورد نیاز.

درخواست استعلام قیمت: جدول لوله یا نقشه خود را برای تأیید امکان‌سنجی فنی، قیمت، حداقل مقدار سفارش، زمان تحویل، اسناد بازرسی و ترتیبات حمل و نقل ارسال کنید.
