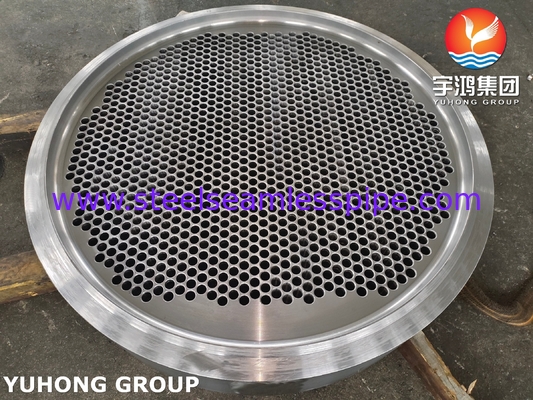

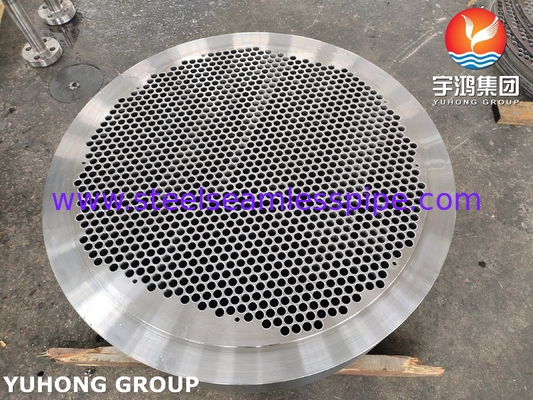

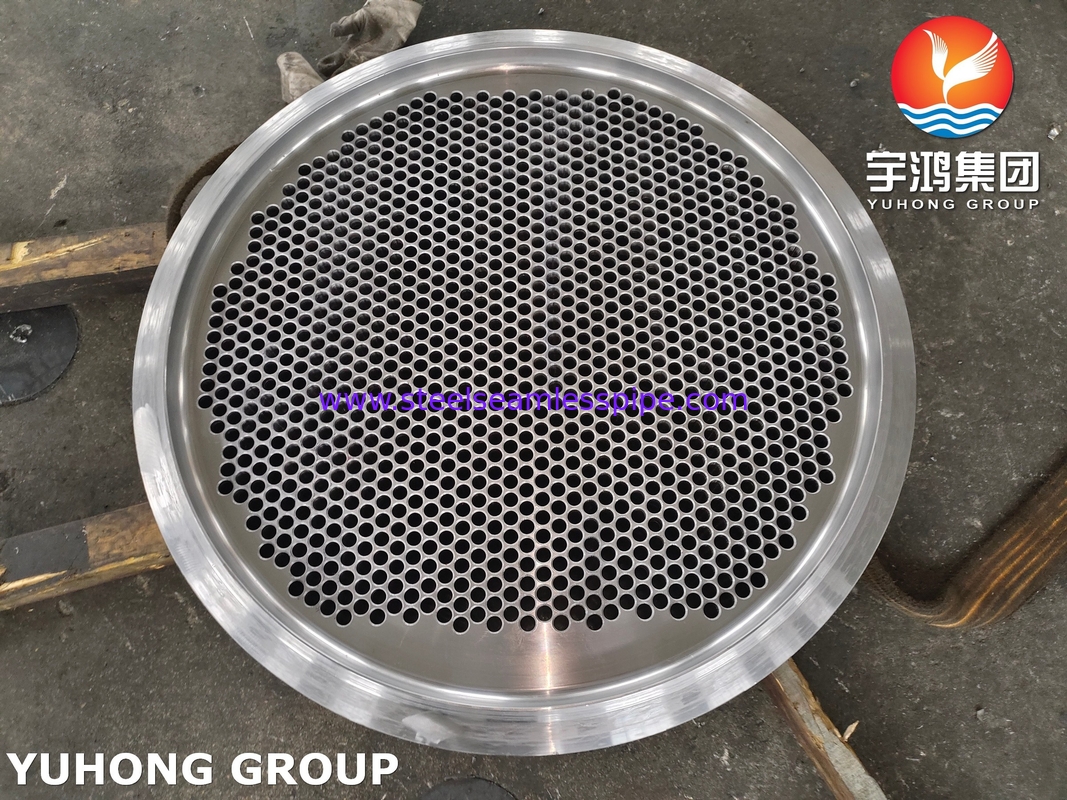

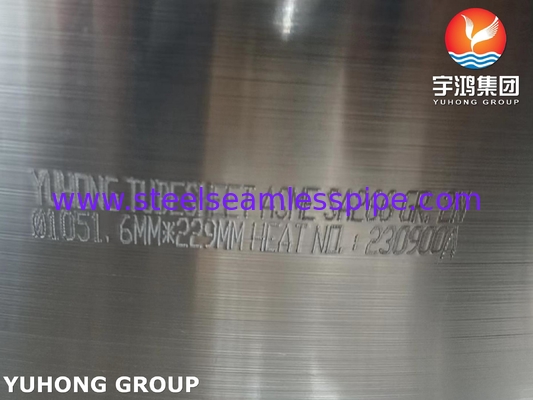

صفحه لوله مبدل حرارتی ASME SA266 Gr.2N | مطابق با ASME Sec VIII
مشخصات ASME SA266 Gr.2N چیست؟
مشخصات ASME SA-266 Gr.2N شامل آهنگری فولاد کربنی است که در مخازن تحت فشار و مبدل های حرارتی، به ویژه برای صفحات لوله استفاده می شود. این ماده به دلیل خواص مکانیکی خوب، قابلیت جوشکاری و مقرون به صرفه بودن، به طور گسترده در مبدل های حرارتی پوسته و لوله، کندانسورها و دیگهای بخار استفاده می شود.
علامت "2N" نشان می دهد که این ماده در شرایط عملیات حرارتی نرمال شده عرضه می شود، که استحکام و چقرمگی آن را در مقایسه با گریدهای غیر نرمال شده افزایش می دهد.
ترکیب شیمیایی (ASME SA-266 Gr.2N)
|
عنصر
|
ترکیب (%)
|
|
کربن (C)
|
≤ 0.25
|
|
منگنز (Mn)
|
0.60 – 1.35
|
|
فسفر (P)
|
≤ 0.025
|
|
گوگرد (S)
|
≤ 0.025
|
|
سیلیکون (Si)
|
0.15 – 0.35
|
|
نیکل (Ni)
|
≤ 0.40 (اختیاری برای چقرمگی در دمای پایین)
|
خواص مکانیکی
|
ویژگی
|
مقدار
|
|
مقاومت کششی
|
485 – 620 مگاپاسکال (70 – 90 کیلو پوند بر اینچ مربع)
|
|
مقاومت تسلیم (حداقل)
|
260 مگاپاسکال (38 کیلو پوند بر اینچ مربع)
|
|
ازدیاد طول (حداقل)
|
21%
|
|
سختی (برینل، حداکثر)
|
187 HB
|
عملیات حرارتی
نرمال شده (N) برای اصلاح ساختار دانه و بهبود خواص مکانیکی.
عملیات حرارتی پس از جوشکاری (PWHT) اختیاری در صورت انجام جوشکاری.
چرا از SA-266 Gr.2N برای صفحات لوله مبدل حرارتی استفاده می شود؟
مزایا
مقرون به صرفه – اقتصادی تر از صفحات لوله فولاد ضد زنگ یا آلیاژ نیکل.
قابلیت جوشکاری خوب – سازگار با تکنیک های جوشکاری رایج (SMAW، GTAW، SAW).
انطباق با کد ASME – مطابق با کد دیگ بخار و مخزن تحت فشار ASME (BPVC)، بخش VIII برای مخازن تحت فشار.
مقاومت در برابر خوردگی متوسط – مناسب برای محیط های غیر شدید در صورت نگهداری صحیح.
محدودیت ها
مناسب برای سرویس های بسیار خورنده نیست – در صورت قرار گرفتن در معرض محیط های اسیدی/تهاجمی، به روکش یا پوشش نیاز دارد.
استفاده محدود در دمای بالا – حداکثر دمای توصیه شده: ~400°C (750°F).
خطر خوردگی گالوانیکی – در صورت جفت شدن با لوله های فولاد ضد زنگ یا آلیاژ نیکل (به عنوان مثال، UNS N08810)، ممکن است به جداسازی یا حفاظت کاتدی نیاز باشد.
ملاحظات طراحی و ساخت صفحه لوله
کدهای طراحی و استانداردها
ASME BPVC Section VIII, Div. 1 or 2 (UG-34 for flat heads/tubesheets).
TEMA (انجمن تولیدکنندگان مبدل های لوله ای) برای الگوهای سوراخ و تلرانس ها.
روش های اتصال لوله به صفحه لوله
|
روش
|
شرح
|
|
انبساط مکانیکی
|
لوله ها برای ایجاد تناسب محکم در سوراخ ها نورد می شوند.
|
|
جوش آب بندی
|
از نشت بین لوله و صفحه لوله جلوگیری می کند.
|
|
جوشکاری استحکامی
|
یکپارچگی ساختاری را تحت فشار بالا فراهم می کند.
|
|
اتصال انفجاری
|
برای صفحات لوله روکش دار استفاده می شود (فولاد کربنی + لایه مقاوم در برابر خوردگی).
|
ماشینکاری و کنترل کیفیت
سوراخکاری دقیق – قطر، گام و تراز سوراخ باید با استانداردهای TEMA مطابقت داشته باشد.
آزمایش غیر مخرب (NDT) – آزمایش اولتراسونیک (UT)، نفوذ رنگ (PT) یا رادیوگرافی (RT) برای بازرسی جوش.
پرداخت سطح – ماشینکاری صاف خطر خوردگی شکافی را کاهش می دهد.
کاربردهای رایج صفحات لوله SA-266 Gr.2N
نفت و گاز – مبدل های حرارتی در پالایشگاه ها.
نیروگاه ها – کندانسورها و گرمکن های آب تغذیه.
فرآوری شیمیایی – مبدل های دمای متوسط.
سیستم های HVAC – کاربردهای خنک کننده صنعتی.
مواد جایگزین برای صفحات لوله
اگر SA-266 Gr.2N نامناسب است، در نظر بگیرید:
SA-266 Gr.3 (فولاد کربنی با استحکام بالاتر).
SA-516 Gr.70 (فولاد مخزن تحت فشار).
فولاد ضد زنگ (SA-240 Type 304/316) – مقاومت در برابر خوردگی بهتر.
صفحات لوله روکش دار (SA-263/SA-264) – فولاد کربنی با روکش استیل ضد زنگ/نیکل.
صفحه لوله ASME SA-266 Gr.2N یک انتخاب قابل اعتماد و اقتصادی برای مبدل های حرارتی با فشار و دمای متوسط است. انتخاب، طراحی و ساخت مناسب مواد، عملکرد طولانی مدت را تضمین می کند.
