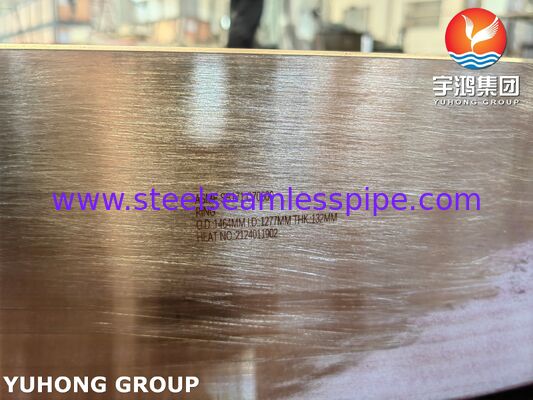

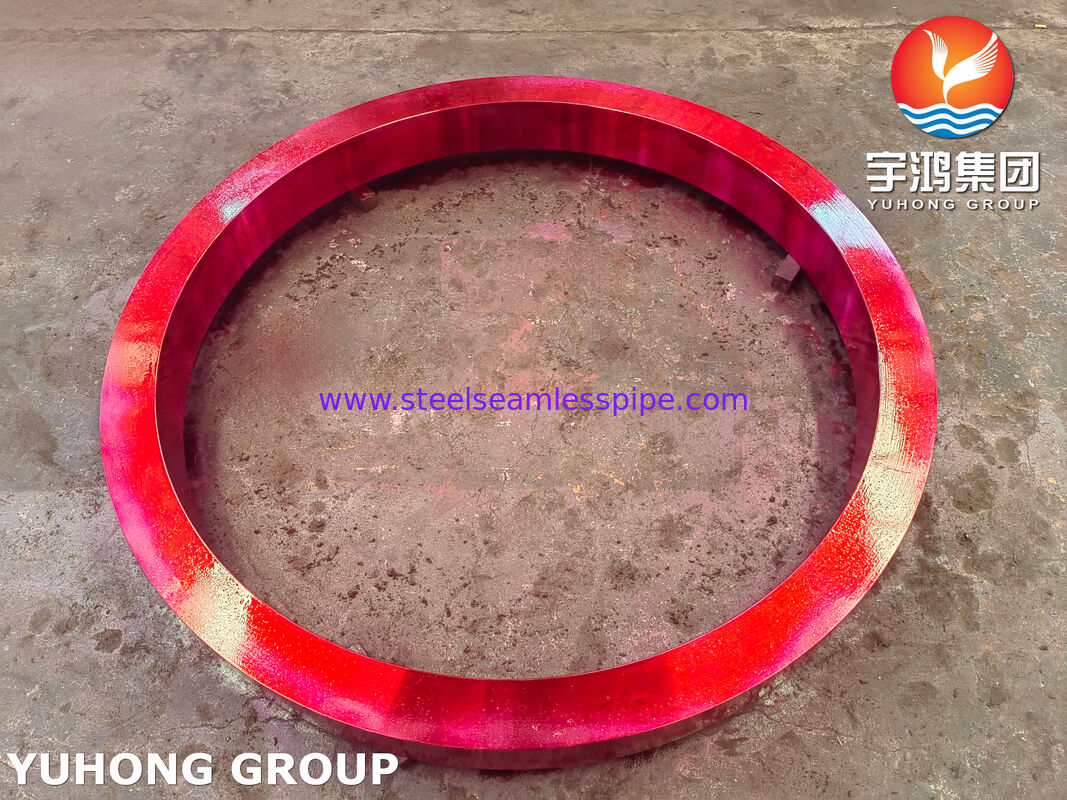

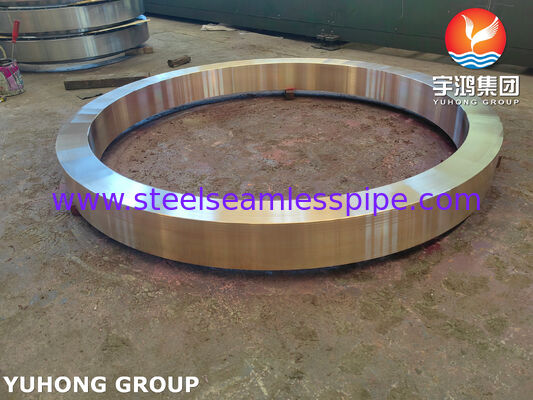

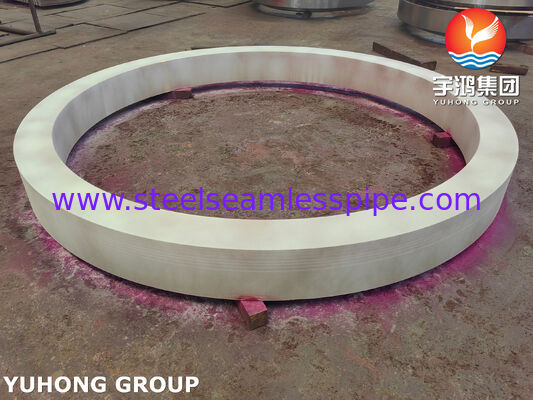

حلقه سنگین ASME SB171 C70600 مس نیکل برای لوله صفحه مبدل حرارتی بزرگ و اتصال پوسته با قطر خارجی 1464 میلی متر × قطر داخلی 1277 میلی متر × 132 میلی متر

شرکت Yuhong Group Co., Ltd طیف کامل تجهیزات حرارتی و قطعات دقیق را ارائه می دهد، از جملهمبادلات گرما شیل و لوله (طراحی مبادلات گرما TEMA) ، ظرف های تحت فشار، خنک کننده های هوا، لوله های بالاب، لوله های کوره، لوله های مبادله گرما (لوله های بدون درز فولاد ضد زنگ، لوله های آلیاژ نیکل،لوله آلیاژ مس)، صفحه لوله مبدل گرما و بسته لوله مبدل گرماما همچنین حلقه های سفارشی و سنگ شکن های سنگین را تولید می کنیم، مانندحلقه ASME SB171 C70600که در اینجا شرح داده شده است.

اينحلقه ASME SB171 C70600یکجعل حلقه ای برای کار سنگینبا ابعاد:OD 1464mm × ID 1277mm × ضخامت 132mmبرای استفاده به عنوان یکحلقه ی یکپارچه لوله,حلقه انتقال از پوسته به لوله، یاحلقه تقویت کنندهدر مبادلات گرما بزرگ آب دریا، تهویه کننده های نیروگاه و خنک کننده های پلتفرم دریایی.

تولید شده ازآلیاژ مس-نیکل 90/10 (C70600)، این حلقه مقاومت استثنایی در برابر خوردگی آب دریا، فرسایش و آلودگی زیست محیطی را ارائه می دهد در حالی که قدرت مکانیکی مورد نیاز برای کاربردهای فشار بالا و قطر بزرگ را فراهم می کند.

• OD 1464mm / ID 1277mm- مناسب برای قطر بزرگ پوسته (به عنوان مثال، 50-60 اینچ نامی)
• ضخامت 132 میلی متر- فراهم می کند سفتی ساختاری برای حمایت لوله ورق یا به عنوان یک حلقه مستقل تحت بار بولت بالا
• مواد C70600- عملکرد اثبات شده در خدمات آب دریایی و آب شور

• ساخت و ساز جعل شده یا رولد شده:برای یک حلقه از این ضخامت (132mm) ، ما به طور معمول ازصفحه ای جعل شده یا رولد شدهیاجعل حفره ایبرای اطمینان از ساختار یکنواخت دانه ها و عدم وجود سوراخ.
• ماشینکاری دقیق:ID ، OD و ضخامت با تحمل های دقیق ماشینکاری می شوند. سطوح صورت و سوراخ را می توان برای گسترش لوله (اگر به عنوان یک ورق لوله استفاده شود) حفره کرد.
• بررسي مواد100٪ PMI (شناختی مواد مثبت) و آزمایش مکانیکی بر اساس الزامات ASME SB171.
• حفاظت از خوردگی:آلیاژ C70600 به طور طبیعی در برابر خوردگی آب دریا مقاومت می کند؛ هیچ پوشش اضافی مورد نیاز نیست.

با توجه به اندازه بزرگ OD و ضخامت قابل توجهی، این حلقه برای:

• حلقۀ کامل لوله:به عنوان یک صفحه لوله یک قطعه برای یک خنک کننده آب دریا بزرگ، حذف مفاصل جوش و کاهش خطر خوردگی گالوانک.
• حلقه آداپتور پوسته به لوله:هنگام اتصال یک پوسته فولاد کربن به یک صفحه لوله مس نیکل، این حلقه می تواند پوشش داده شود یا جوش داده شود تا گسترش حرارتی تفاوتی را مدیریت کند و از خوردگی دو فلزی جلوگیری کند.
• حلقه تقویت کننده برای لوله نازک:اگر یک صفحه لوله نازک نیاز به سفتی اضافی در اطراف ناحیه صندلی گاسکت داشته باشد، این حلقه سنگین به عنوان یک پشتیبانی پشتیبان عمل می کند.
• کاربرد با فشار بالا:ضخامت 132 میلی متر باعث می شود که فلانژ های بولت-اپ در مبادلات گرما با فشار بالا (به عنوان مثال، بخاری های آب تغذیه) به اندازه کافی قوی باشند.

در مبادلات گرما شیل و لوله با قطر بزرگ (شکل ID > 1000 میلی متر) ، ورق لوله و حلقه های اتصال با چالش های منحصر به فرد روبرو هستند:

• تقلب در مقابل ورق زدن:برای ضخامت های بالاتر از 100 میلی مترحلقه های جعل شدهویژگی های مکانیکی برتر و قابلیت بازرسی فوق صوتی را در مقایسه با صفحه های ویلدی ارائه می دهند.
• عدم تطابق گسترش حرارتی:هنگامی که یک حلقه مس-نیکل (C70600) به یک پوسته فولاد کربن متصل می شود، تفاوت ضریب گسترش حرارتی باید بامفصل انتقالییاطراحی انعطاف پذیر.
• حفاری سوراخ لوله برای حلقه های لوله:اگر حلقه به عنوان صفحه لوله عمل کند، الگوی حفاری و پروفایل شکاف باید با دقت با استانداردهای TEMA پردازش شود.
• اجازه خوردگی:حتی با مقاومت خارش عالی C70600،حداقل اجازه خوردگی 1.5-3mmبرای خدمات طولانی مدت در آب دریا (بیش از 20 سال) توصیه می شود.

• ما حلقه هاي سنگين درست ميکنيمفقط به نقشه ات-شخصيت، زياد مصرف، ضخامت، چامفر، سوراخ هاي بولت، و جزئیات شکاف
• در دسترس باNDE کامل: UT (بررسی فوق صوتی) برای نقایص داخلی، PT (بررسی نفوذ) برای ترک های سطحی.
• می تواند به عنوان بخشی از یکبسته لوله مبادله گرمایاتکه لوله.
• زمان کوتاه برای حلقه های جعل شده از شرکای جعل شده ما.
