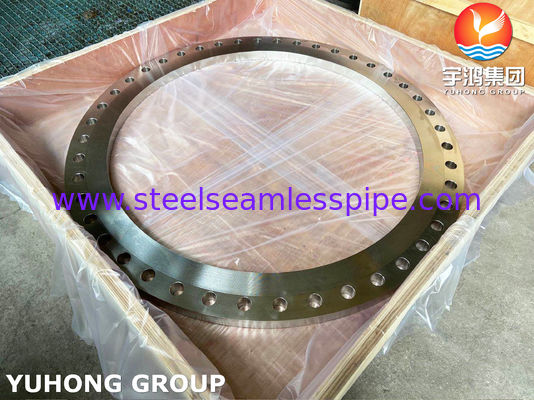

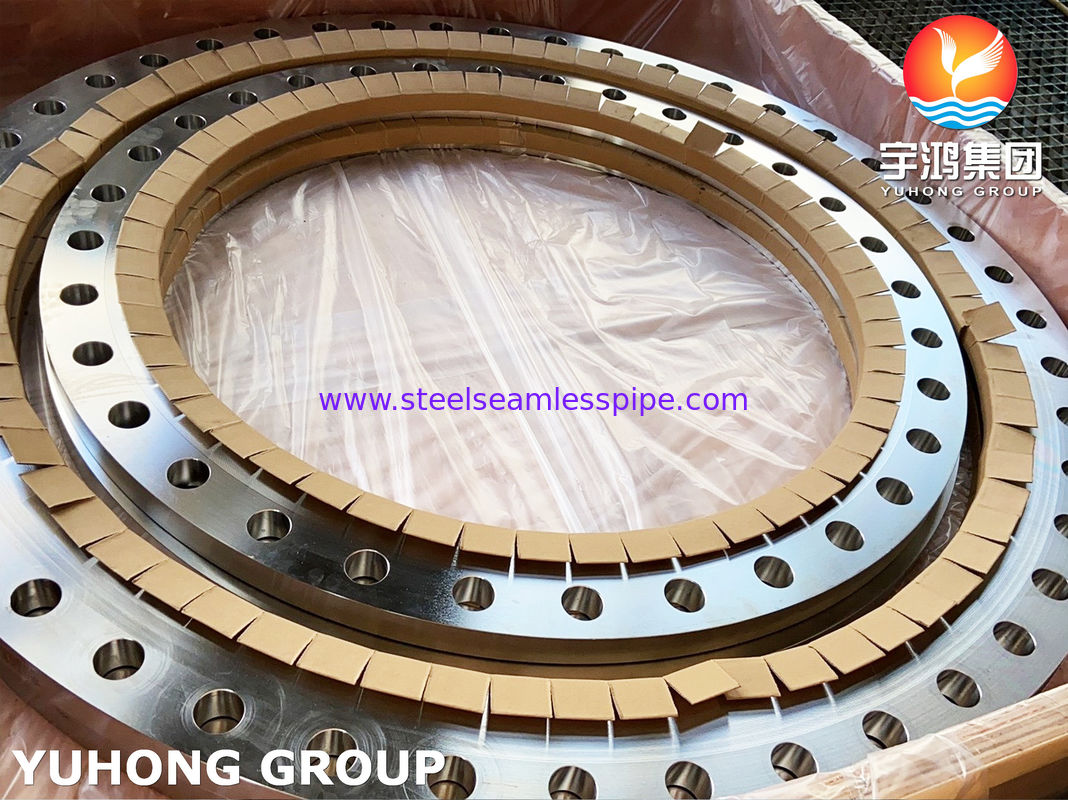

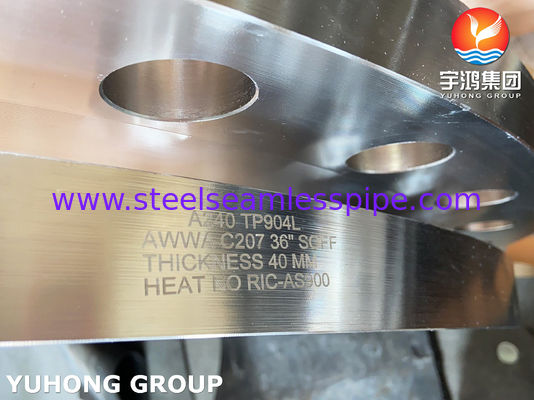

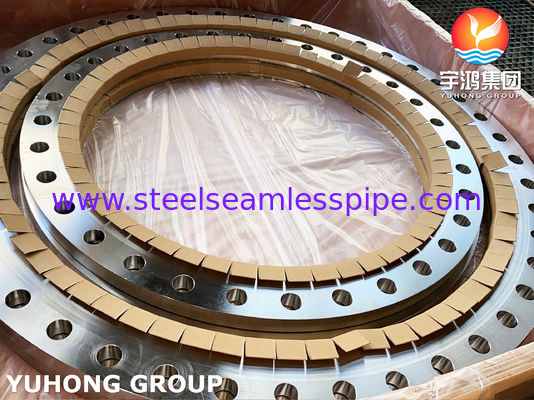

ASTM A240 SS904L فلنج بر روی صفحه ای با صورت صاف AWWA C207 و ابعاد سفارشی

فلنج اسلیپ-آن ساخته شده از صفحه ASTM A240 SS904L UNS N08904 با سطح صاف، از صفحه فولاد ضد زنگ 904L تولید می شود، با UNS N08904 / EN 1.4539 به عنوان نام های متداول مواد آن.

برخلاف فلنج های فورج شده، این محصول از طریق فرآیند ساخت صفحه تولید می شود که معمولاً شامل برش صفحه، شکل دهی یا ساخت، جوشکاری در صورت لزوم و ماشین کاری دقیق است. این مسیر تولید، انعطاف پذیری را برای فلنج های با قطر بزرگ، ابعاد سفارشی و پیکربندی پیچ پروژه محور فراهم می کند.

این فلنج دارای پیکربندی اسلیپ-آن با سطح صاف (FF) است و برای اتصالات پیچ و مهره ای در سیستم های لوله کشی شیمیایی، فرآیندی و سایر خدمات خورنده مناسب است.

فلنج های AWWA C207 برای اتصال به لوله های فولادی، اتصالات، شیرآلات یا سایر متعلقات در سرویس آب شهری در نظر گرفته شده اند. این استاندارد دو نوع کلی فلنج را مشخص می کند: فلنج های اسلیپ-آن از نوع حلقه (که به عنوان فلنج حلقه یا فلنج صفحه نیز شناخته می شوند) و فلنج های کور. هر دو فلنج فولادی بدون هاب هستند. این استاندارد همچنین اطلاعات اضافی برای ابعاد فلنج های هاب دار فولادی در پیوست B ارائه می دهد.

فلنج های AWWA C207 بر اساس محدودیت های فشار کاری به چهار کلاس تقسیم می شوند: کلاس B (86 psi)، کلاس D (175-150 psi)، کلاس E (275 psi) و کلاس F (300 psi). این محدودیت های فشار برای شرایط و دماهای معمول در سرویس آب شهری است.

فلنج اسلیپ-آن قبل از جوشکاری روی لوله متصل قرار می گیرد. قطر داخلی مطابق با قطر خارجی لوله و پیکربندی دیواره مشخص شده ساخته می شود.

پارامترهای ابعادی معمول عبارتند از:

• اندازه اسمی
• قطر خارجی فلنج
• قطر داخلی
• ضخامت فلنج
• قطر دایره پیچ
• قطر سوراخ پیچ
• تعداد سوراخ پیچ
• طول هاب
• صافی سطح
• پرداخت سطح

ابعاد را می توان مطابق با نقشه های پروژه یا الزامات ابعادی فلنج قابل اجرا تولید کرد.

• طراحی سطح صاف (FF) یک سطح نشیمنگاه گسکت صاف در سراسر سطح فلنج را فراهم می کند.
• پیکربندی FF باید همراه با فلنج های جفت شونده، گسکت ها و سیستم های پیچ و مهره ای سازگار انتخاب شود تا از مونتاژ صحیح اتصال اطمینان حاصل شود.

• لوله کشی فرآیند شیمیایی
• سیستم های انتقال اسید
• سیستم های ذخیره سازی شیمیایی
• فرآوری اسید فسفریک
• تجهیزات فرآیند اسید سولفوریک
• فرآوری کود
• تجهیزات خمیر و کاغذ
• سیستم های شیرین سازی آب
• لوله کشی فرآیند دریایی
• تجهیزات فرآیند خورنده
• تصفیه آب صنعتی

• مخازن ذخیره مواد شیمیایی
• مخازن فرآیند
• خطوط انتقال اسید
• لوله کشی فرآیند با قطر بزرگ
• اسکیدهای فرآیند شیمیایی
• مبدل های حرارتی
• پمپ ها
• شیرها
• تجهیزات اختلاط
• سیستم های ذخیره سازی و انتقال

SS904L نباید به عنوان جایگزین جهانی برای 316L در نظر گرفته شود. انتخاب باید بر اساس شیمی فرآیند واقعی، دما و مکانیسم خوردگی باشد.
