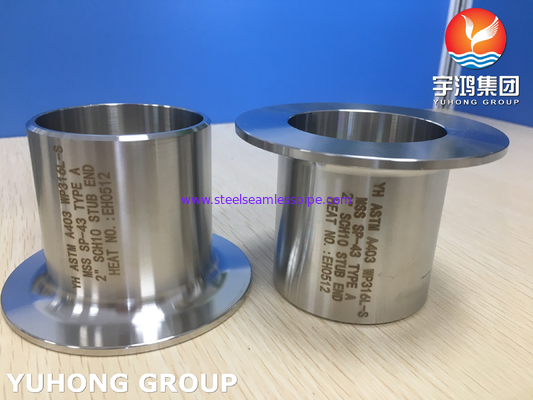

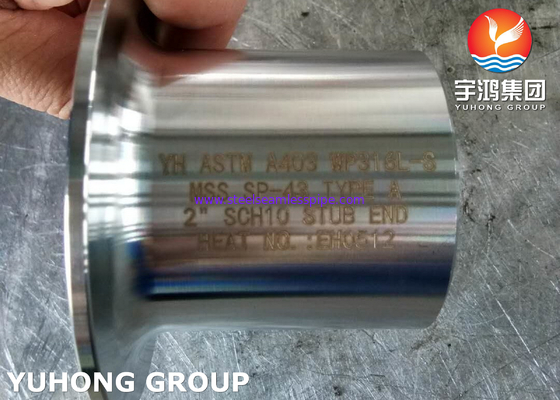

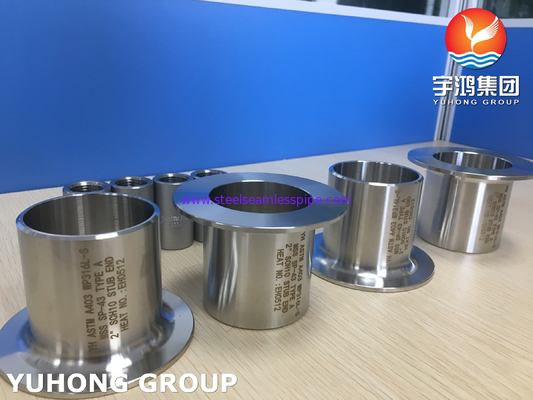

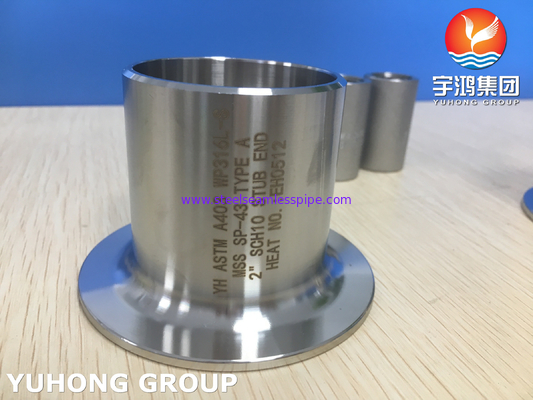

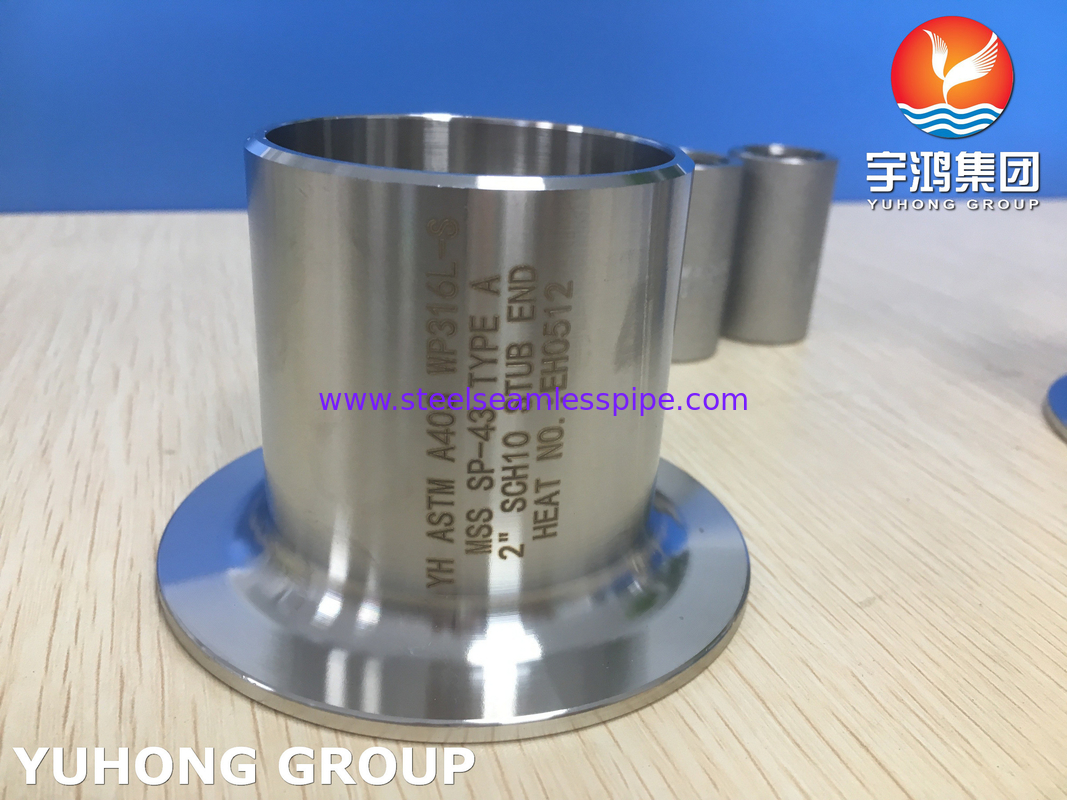

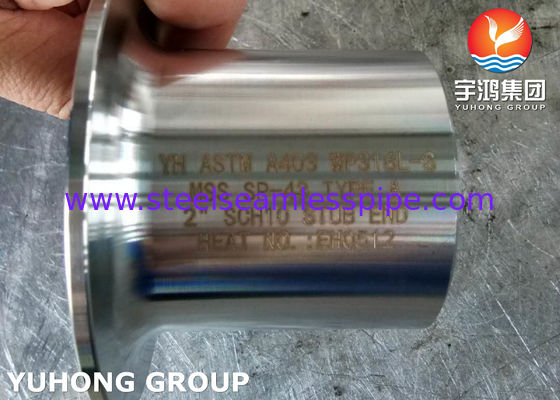

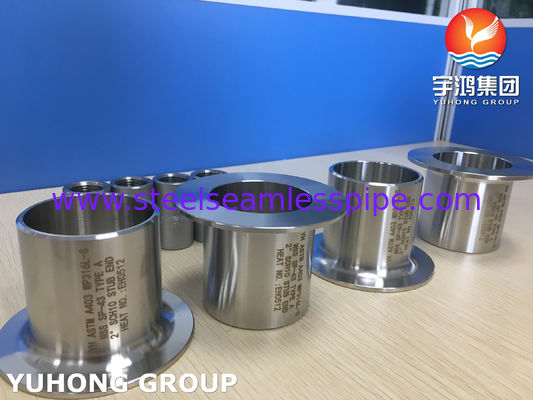

ASTM A403 WP316L-S پایان خرد نوع A BW گاز نفت پتروشیمی گاز طبیعی

پایان خرد A403 WP316L-S نوع A BW گاز نفت پتروشیمی گاز طبیعی

بازبینی

اتصالات انتهای کوتاه 316L، اتصالاتی هستند که به جای فلنج های جوش داده شده استفاده می شوند و به فلنج پشتیبان چرخان نیاز دارند.آنها همچنین به عنوان اتصالات لبه دار و مفاصل لبه دار وانستون فلر نیز نامیده می شوند.یک فلنج پشتیبان چرخشی به خوبی روی قسمت عقبی اتصالات انتهای کوتاه قرار می گیرد.وقتی پیچ‌ها اضافه می‌شوند، عمل بستن پیچ‌ها، فلنج پشتیبان چرخان را به پشت انتهای لوله 316L فشار می‌دهد.سپس سطح واشر انتهای کوتاه 316L روی یک واشر و سطح واشر دیگر فشار داده می شود تا اتصالی مانند اتصال فلنجی استاندارد ایجاد شود.آب بندی توسط سطح واشر انتهای کوتاه به تنهایی انجام می شود و فلنج فقط فشار گیره را بر روی اتصال ایجاد می کند.

در یک سیستم لوله کشی، قسمت انتهایی 316 لیتری و فلنج لغزنده مربوط به آن امکان قطع سریع بخش خاص مورد نظر را فراهم می کند.سرهای خرد 316 لیتری به صورت جفت نصب می شوند و به دو لبه فلنج متصل می شوند.سطح پایه دارای یک سطح واشر دندانه دار برجسته است که از نشتی در محل اتصال جلوگیری می کند.با سرهای خرد 316 لیتری، بخش هایی از لوله را می توان برای تمیز کردن، بازرسی، یا تعویض سریع و غیره بدون جوش مجدد باز کرد.دو نوع پایه اتصالات لپ وجود دارد، نوع بشکه بلند ASA و نوع بشکه کوتاه MSS.تحت معیارهای طراحی خاص، مانند دما یا فشار، وجود اتصال بین انتهای کوتاه 316 لیتری و لوله در نزدیکی اتصال فلنج قابل قبول نیست.در این برنامه ها از نوع ASA استفاده می شود.

خواص مکانیکیASTM A403 WP316L پایان خرد
