ASTM A860 WPHY42-S لوازم جانبی بُت ولد فولادی فرریت با قدرت بالا، برابر، آرنج، کاهش دهنده، ASME B16.9

• محصولات برند YUHONG به بیش از ۸۵ کشور صادر شده‌اند. با بیش از ۳۵ سال تجربه، به دلیل سیاست کنترل کیفیت سختگیرانه، خدمات فروش عالی و تحویل به موقع. YUHONG مشتریان جدید بیشتری را به دست آورده و سفارشات تکراری بیشتری از مشتریان قدیمی دریافت کرده است. در ذهن مردم YUHONG: کیفیت اولویت اول است!

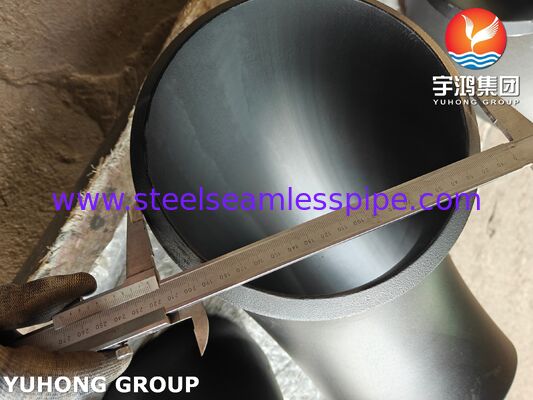

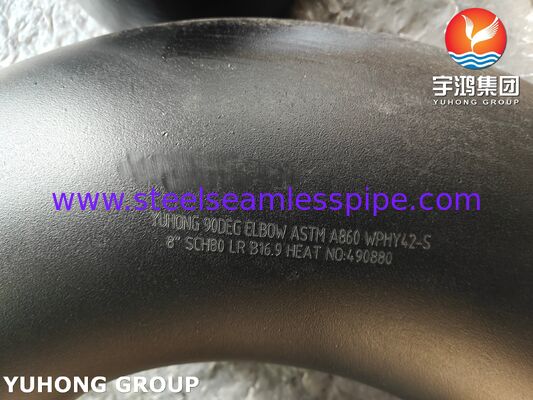

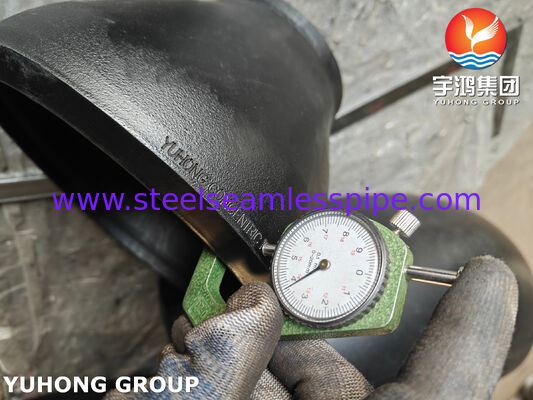

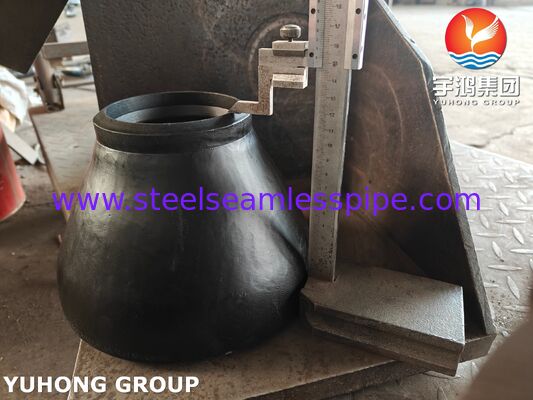

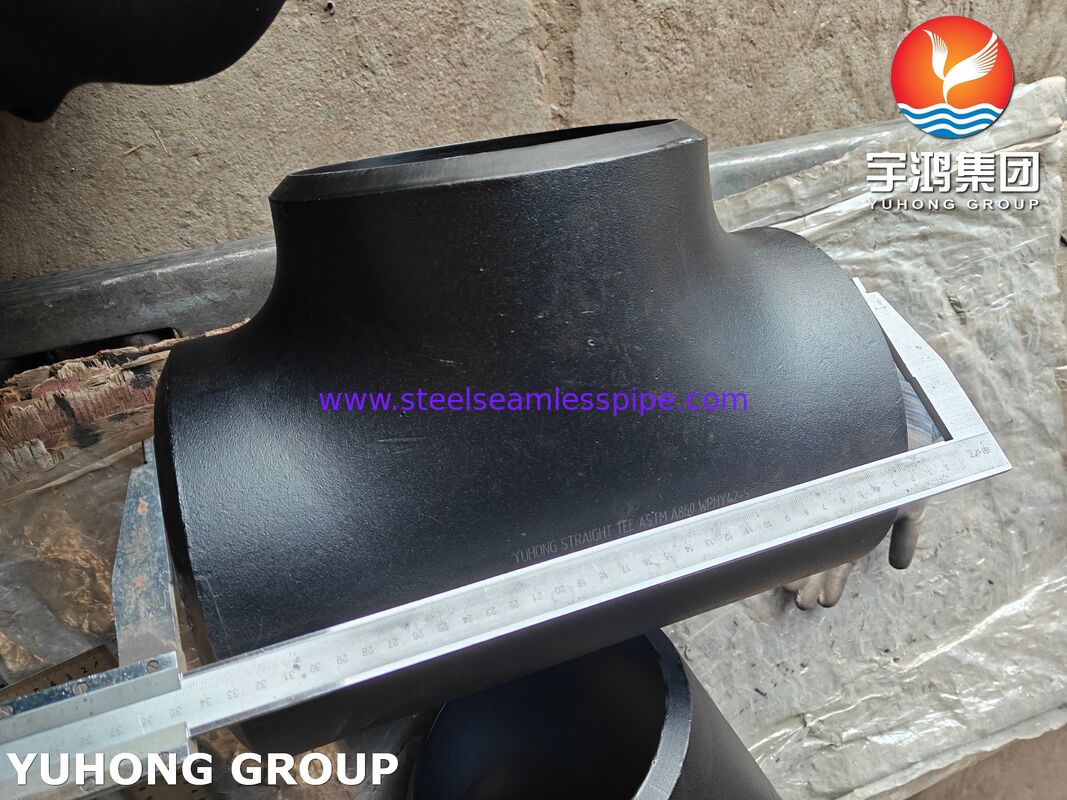

اتصالات جوشی لب به لب فولاد فریتی با استحکام بالا ASTM A860 WPHY42-S، سه‌راهی مساوی، زانویی، کاهنده، ASME B16.9

این سری محصول به اتصالات جوشی لب به لب فولاد فریتی با استحکام بالا اشاره دارد که مطابق با استاندارد ASME B16.9 تولید شده‌اند، با نام ماده ASTM A860 WPHY42-S. WPHY مخفف Wrought Pipe High-Yield است، که در آن WP مخفف "اتصالات لوله فورج شده" و HY مخفف "فولاد با استحکام بالا" است. عدد ۴۲ در گرید نشان می‌دهد که حداقل استحکام تسلیم ماده ۴۲ ksi (تقریباً ۲۹۰ مگاپاسکال) است.

این ماده با گرید فولاد خط لوله API 5L X42 مطابقت دارد، دستیابی به تطابق استحکام بین اتصالات و لوله‌های اصلی در سیستم‌های لوله‌کشی و حذف نقاط ضعف در سیستم. استاندارد ASTM A860 شش گرید استحکام را پوشش می‌دهد: WPHY42، WPHY46، WPHY52، WPHY60، WPHY65 و WPHY70، که به ترتیب با گریدهای فولاد خط لوله API 5L X42 تا X70 مطابقت دارند.

اتصالات تحت این ماده برای سیستم‌های لوله‌کشی در صنایع نفت، شیمیایی، گاز طبیعی و سایر صنایع مناسب هستند و استحکام عالی، چقرمگی ضربه در دمای پایین و قابلیت جوشکاری را ارائه می‌دهند، بنابراین الزامات اتصالات لوله‌کشی تحت فشار بالا و شرایط سرویس سخت را برآورده می‌کنند.

۱. خواص شیمیایی و مکانیکی

خواص مکانیکی

۲. مزایای کلیدی

• چقرمگی عالی در دمای پایین: الزامات چقرمگی ضربه را در دمای -۴۶°C (نمونه ۱۰×۱۰ میلی‌متر، میانگین انرژی ضربه ≥ ۴۰ ژول) برآورده می‌کند.
• معادل کربن (CE) ≤ ۰.۴۲٪، طراحی کم کربن، قابلیت جوشکاری خوبی را بدون نیاز به رویه‌های پیچیده پیش‌گرمایش یا پس‌گرمایش فراهم می‌کند و نصب و ساخت میدانی را تسهیل می‌نماید.
• مناسب برای سیستم‌های لوله‌کشی فشار بالا، قادر به تحمل بارهای مکانیکی قابل توجه و فشار داخلی.
• کربن کم، گوگرد کم، فسفر کم و افزودن عناصر آلیاژی ریز (Nb، V، Ti) ساختار دانه را تصفیه کرده و خواص مکانیکی کلی و مقاومت در برابر ترک خوردگی ناشی از هیدروژن را بهبود می‌بخشد.
• محدوده دمای طراحی از -۵۰°F (-۴۶°C) تا ۵۰۰°F (۲۶۰°C) (طبق ASME B31.3)، که اکثر شرایط سرویس در لوله‌کشی صنعتی متعارف را پوشش می‌دهد.

۳. کاربردهای کلیدی

• خطوط انتقال نفت و گاز فشار بالا
• سیستم‌های جمع‌آوری و انتقال میادین نفت و گاز فراساحلی و خشکی
• سیستم‌های لوله‌کشی فرآیند صنعت پتروشیمی
• سیستم‌های لوله‌کشی نیروگاه‌ها
• پروژه‌های خط لوله طولانی

اطلاعات اتصالات ASTM A860 / ASME SA860

محدوده: ۱/۲ اینچ NB تا ۴۸ اینچ NB در Sch 10s، 40s، 80s، 160s، XXS

انواع: اتصالات لوله فولادی کربن

نوع: بدون درز / جوشی / ساخته شده

شعاع خمش: R=1D، 2D، 3D، 5D، 6D، 8D، 10D یا سفارشی

ابعاد: ANSI/ASME B16.9، B16.28، MSS-SP-43

گریدهای: WPBW، WPHY 42، WPHY 46، WPHY 52، WPHY 60، WPHY 65 و WPHY 70

آزمایش

• عملیات حرارتی (با یکی از روش‌های نرمالیزه کردن، کوئنچ کردن، تمپر کردن یا تنش‌زدایی)
• آزمایش رادیوگرافی
• آزمایش اولتراسونیک
• آزمایش ضربه شارپی
• آزمایش سختی
• آزمایش مایع نافذ / ذرات مغناطیسی (سه‌راهی‌های جوشی لب به لب تولید شده با فرآیند شکل‌دهی سرد)
