شرکت Yuhong Holding Group Co. LTD
 |
| محل منبع: | چین |
| نام تجاری: | YUHONG |
| گواهی: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| شماره مدل: | A105 |
| مقدار حداقل تعداد سفارش: | 1 کامپیوتر |
|---|---|
| قیمت: | Negotiable |
| جزئیات بسته بندی: | قاب چوبی / قاب آهنی / بسته با کلاه پلاستیکی / قاب بافته شده |
| زمان تحویل: | بستگی به کمیت دارد |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | 1000 تن در ماه |
| استاندارد تولید: | ASTM A105 | درجه مواد: | A105 |
|---|---|---|---|
| تایپ کنید: | جفت | سطح: | ترشی و آنیل شده، جلا داده شده، آنیل روشن |
| کاربرد: | نفت / گاز / نفت | اندازه استاندارد: | B16.11 |
| برجسته: | کوپلینگ فولاد کربنی ASTM A105,اتصالات جوشی سوکت فولاد کربنی,کوپلینگ فولاد کربنی ASTM A105 |
||

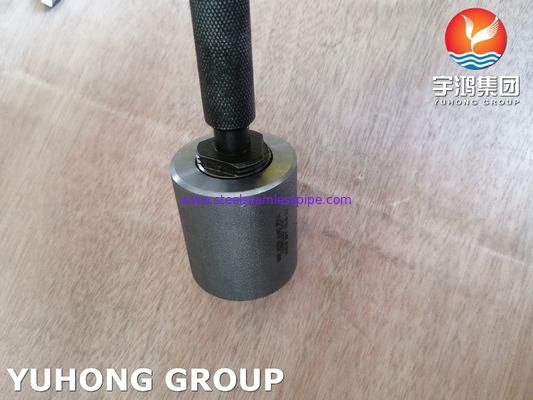

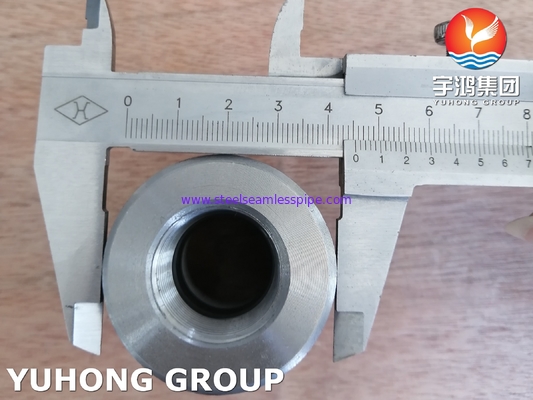

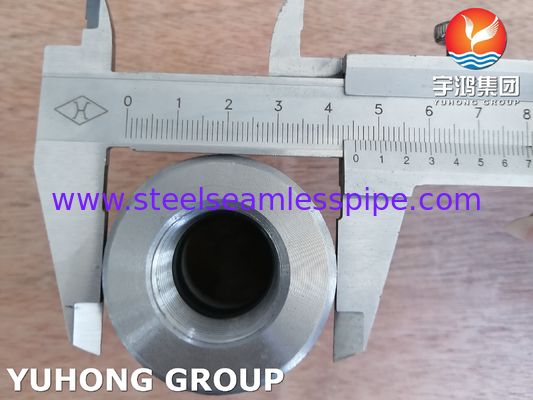

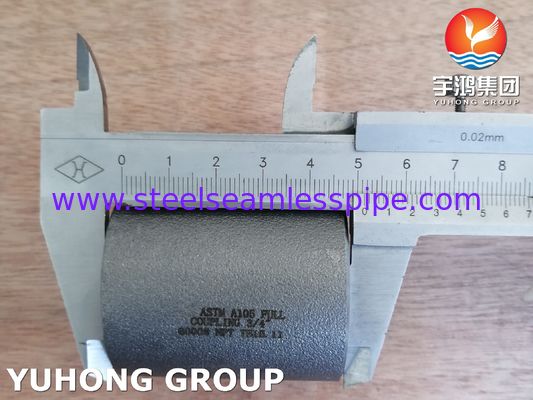

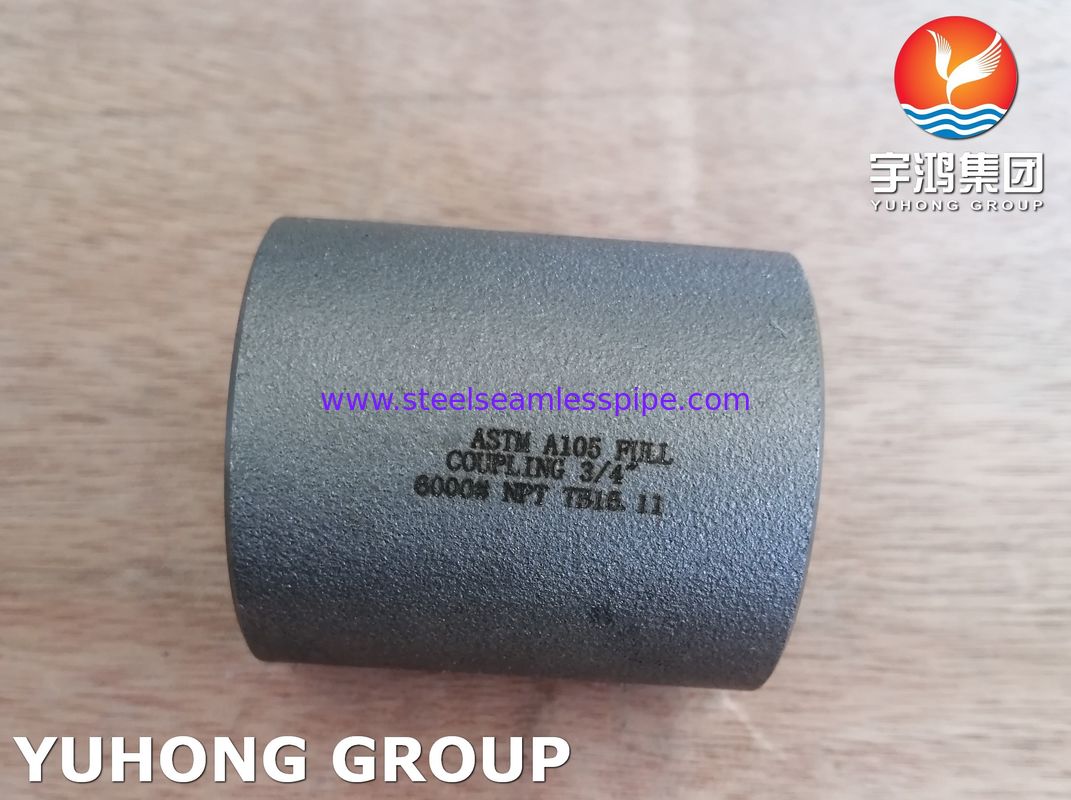

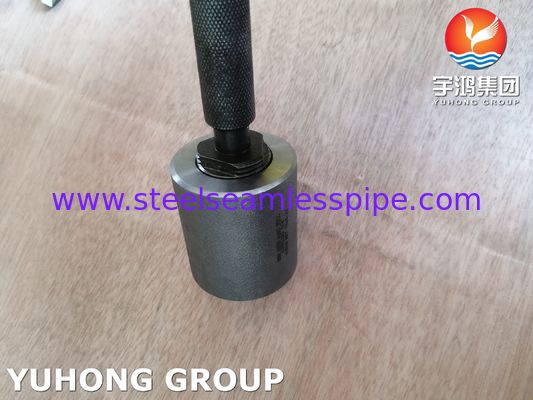

اتصالات جوشکاری سوکت ASTM A105 کوپلینگ فولاد کربنی B16.11 گاز نفت
کوپلینگ فولاد کربنی ASTM A105 چیست؟
کوپلینگ را می توان به عنوان یک قطعه کوچک لوله یا لوله با یک سوکت در یک یا هر دو انتها توصیف کرد.این به اتصال لوله‌ها و لوله‌ها کمک می‌کند. کوپلینگ ASTM A105 لوله‌های فورج فولادی کربن بدون درز را می‌پوشاند که در کاربردهای دمای بالا در سیستم‌های فشار استفاده می‌شوند.همچنین بسیار بادوام است زیرا از فولاد کربنی با کیفیت بالا ساخته شده است.
| (NPS) اندازه معمولی لوله | سوراخ سوکت | عمق سوکت | منفذ دایمتر |
سوکت ضخامت دیوار |
| ب | جی | D | سی | |
| 1/2 | 21.95 21.70 |
10 | 16.6 15 |
4.65 4.10 |
| 3/4 | ساعت 27.30 27.05 |
13 | 21.7 20.2 |
4.90 4.25 |
| 1 | 34.05 33.80 |
13 | 27.4 25.9 |
5.70 5.00 |
| 1.1/4 | 42.80 42.55 |
13 | 35.8 34.3 |
6.05 5.30 |
| 1.1/2 | 48.90 48.65 |
13 | 41.7 40.1 |
6.35 5.55 |
| 2 | 61.35 61.10 |
16 | 53.5 51.7 |
6.95 6.05 |
| 2.1/2 | 74.20 73.80 |
16 | 64.2 61.2 |
8.75 7.65 |
| 3 | 90.15 89.80 |
16 | 79.5 46.4 |
9.50 8.30 |
| 4 | 115.80 115.45 |
19 | 103.8 100.7 |
10.70 9.35 |
| NPS | طول تخمگذار | |||
| نیمه کوپلینگ E |
نیم کوپلینگ فولاد کربنی ASTM A105 اف |
|||
| 1/2 | 9.5 | 22.5 | ||
| 3/4 | 9.5 | 23.5 | ||
| 1 | 13 | 29 | ||
| 1.1/4 | 13 | 30 | ||
| 1.1/2 | 13 | 32 | ||
| 2 | 19 | 41 | ||
| 2.1/2 | 19 | 42.5 | ||
| 3 | 19 | 44.5 | ||
| 4 | 19 | 47.5 | ||
ترکیب شیمیایی کوپلینگ فولاد کربنی ASTM A105:
| سی | منگنز | پ | اس | سی |
| 0.15 | 0.6-1.0 | 0.035 | 0.04 | 0.1 |
خواص مکانیکی کوپلینگ فولاد کربنی ASTM A105
| استحکام کششی | قدرت تسلیم | ازدیاد طول |
| 485 (Mpa) | 250 (Mpa) | 30 (%) |
درجه بندی دما ازکوپلینگ فولاد کربنی ASTM A105
| فشار-دما برای کوپلینگ ASTM A105(psig) | |||||
|---|---|---|---|---|---|
| درجه حرارت | کلاس | ||||
| 150 | 300 | ||||
| 1/4 - 1 اینچ | 1 1/4 - 2 اینچ | 2 1/2 - 3 اینچ | |||
| (از) | (oC) | ||||
| -20 تا 150 | -29 تا 66 | 300 | 2000 | 1500 | 1000 |
| 200 | 93 | 265 | 1785 | 1350 | 910 |
| 250 | 121 | 225 | 1575 | 1200 | 825 |
| 300 | 149 | 185 | 1360 | 1050 | 735 |
| 350 | 177 | 150 | 1150 | 900 | 650 |
| 400 | 204 | - | 935 | 750 | 560 |
| 450 | 232 | - | 725 | 600 | 475 |
| 500 | 260 | - | 510 | 450 | 385 |
| 550 | 288 | - | 300 | 300 | 300 |
| ابعاد | تا 2 اینچ NB | 2 1/2 اینچ و 3 اینچ NB | |
| • سوراخ سوکت | + 0.25 | + 0.38 | |
| - 0.00 | - 0.00 | ||
| • سوراخ بدن | + 0.00 | + 0.00 | |
| - 1.52 | - 3.00 | ||
| آ | 1/4 اینچ NB | 0.8 ± | 2.50 ± |
| 3/8 اینچ تا 3/4 اینچ NB | 1.6 ± | ||
| 1 "T0 2" NB | ± 2.0 | ||
کاربرد
روغن
گاز
نفت
