لوازم لوله های بلت ویلد فولادی کربن بی سیم، A234 WPB Elbow For Pressure Piping ASME B16.9

اتصالات لوله فولادی کربن بدون درز جوشی لب به لب، زانویی A234 WPB برای لوله کشی تحت فشار ASME B16.9

مرور کلیزانویی ASTM A234 WPB-S

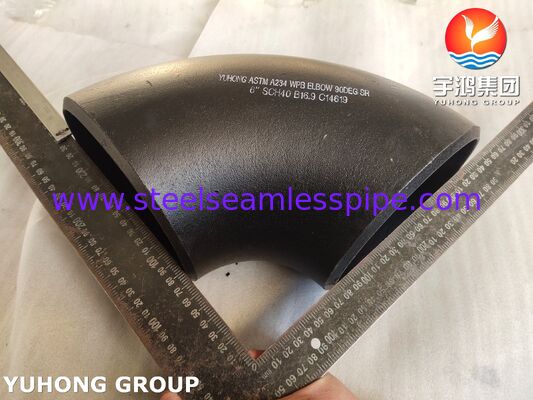

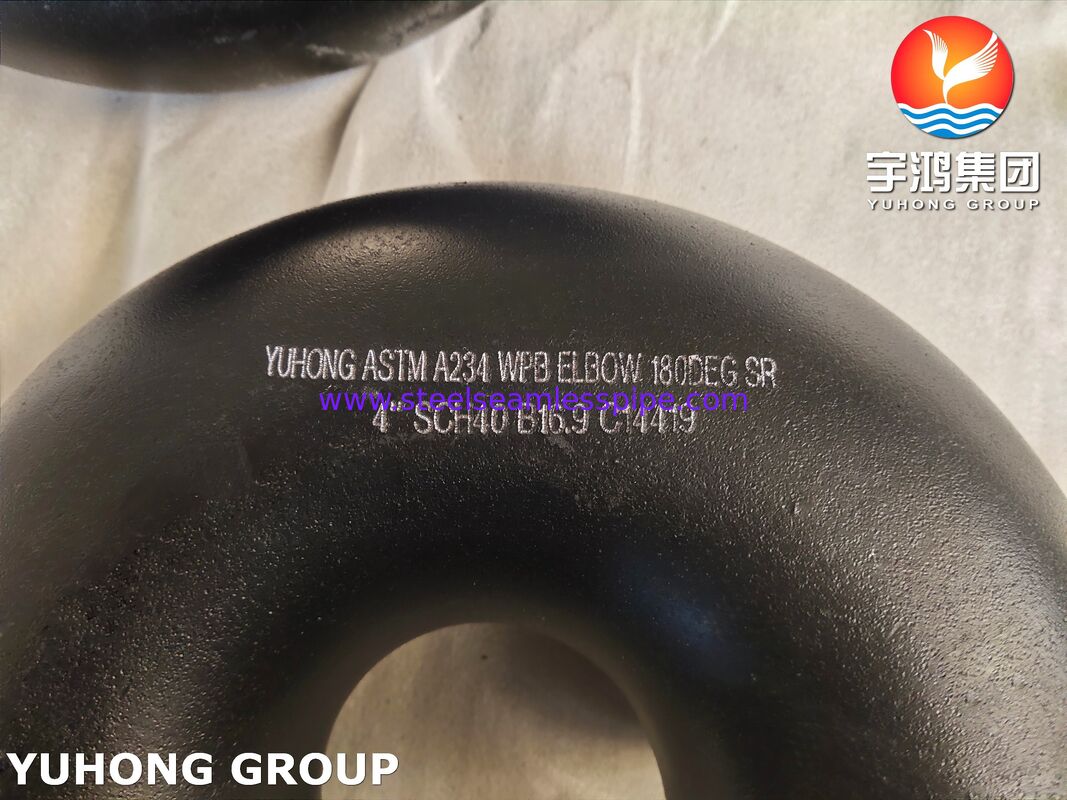

زانویی A234 WPB یک اتصالات لوله فولادی کربن استاندارد جوشی لب به لب است که برای تغییر جهت جریان در سیستم های لوله کشی تحت فشار استفاده می شود. ASTM A234 مشخصات جهانی برای اتصالات فولادی کربن و آلیاژی فورج شده برای سرویس در دمای متوسط و بالا است. WPB نشان دهنده درجه مواد است: W = فورج شده (نه ریخته گری)، P = درجه بندی فشار، B = فولاد کربن معادل A106 درجه B.

این زانویی مطابق با ASME B16.9 ساخته می شود، معمولاً در زوایای 45 و 90 درجه، با شعاع بلند (LR، 1.5D) به عنوان استاندارد. این زانویی با جوشکاری به انتهای لوله متصل می شود و برای NPS ½ اینچ تا 48 اینچ، در برنامه های مختلف (SCH 40، SCH 80، XS) مناسب است.

این زانویی که به طور گسترده در لوله کشی نفت، گاز، نیرو، شیمیایی و صنعتی استفاده می شود، استحکام و قابلیت جوشکاری خوبی را از دمای 29- درجه سانتیگراد تا حدود 425 درجه سانتیگراد ارائه می دهد. این رایج ترین زانویی فولادی کربن برای سیستم های فشار عمومی است.

مزایای زانویی ASTM A234 WPB-S

• ساختار بدون درز: بدون درز جوش، مقاومت در برابر فشار بالاتر.

• استحکام و چقرمگی خوب: پایدار در دمای متوسط/بالا.

• قابلیت جوشکاری عالی: نصب آسان با لوله های فولادی کربن.

• سازگاری گسترده: مطابق با A106 Gr.B، A105، 20#، P265GH.

• مقرون به صرفه: عملکرد قابل اعتماد با قیمت مناسب.

• استاندارد شده: ASME B16.9، در سطح جهانی به طور گسترده در دسترس است.

ترکیب شیمیایی زانویی ASTM A234 WPB-S

توجه: معادل کربن (CE) ≤ 0.50، CE = C + Mn/6 + (Cr+Mo+V)/5 + (Ni+Cu)/15

خواص مکانیکی زانویی ASTM A234 WPB-S

کاربردهای زانویی ASTM A234 WPB-S

• نفت و گاز: پالایشگاه ها، خطوط انتقال.

• تولید برق: سیستم های دیگ بخار، مبدل های حرارتی.

• پتروشیمی: کارخانجات فرآوری شیمیایی.

• صنایع عمومی: تهویه مطبوع، هوای فشرده، سیستم های آب.

• دریایی و کشتی سازی: سکوهای فراساحلی، موتورخانه ها.

• متالورژی: خطوط نورد در دمای بالا.
