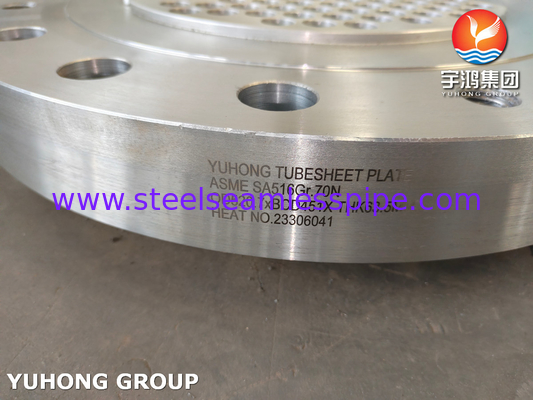

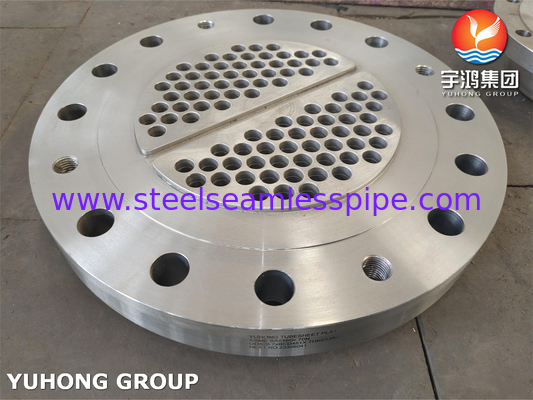

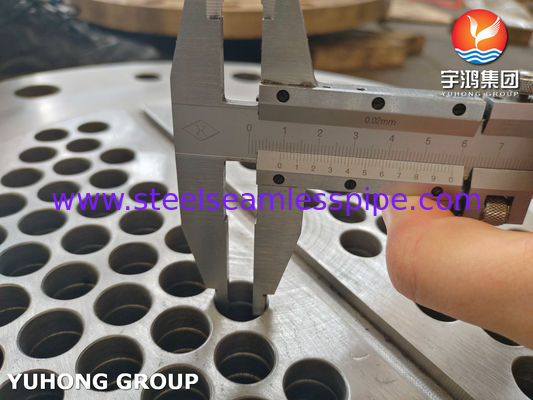

ASTM A516 GR.70N صفحه لوله ای از فولاد کربن برای ظروف تحت فشار

ASTM A516 GR.70N صفحه لوله ای از فولاد کربن برای ظروف تحت فشار

  • ASTM A516 GR.70N صفحه لوله ای از فولاد کربن برای ظروف تحت فشار
  • ASTM A516 GR.70N صفحه لوله ای از فولاد کربن برای ظروف تحت فشار
  • ASTM A516 GR.70N صفحه لوله ای از فولاد کربن برای ظروف تحت فشار
  • ASTM A516 GR.70N صفحه لوله ای از فولاد کربن برای ظروف تحت فشار
ASTM A516 GR.70N صفحه لوله ای از فولاد کربن برای ظروف تحت فشار
جزئیات محصول:
محل منبع: چین
نام تجاری: YUHONG
گواهی: ASME II, ASME III, ABS, LR, DNV, GL , BV, CCS, KR, NK, TUV, PED, GOST, ISO , TS
شماره مدل: ورق لوله ای از فولاد کربن ASTM A516 GR.70N
پرداخت:
مقدار حداقل تعداد سفارش: 1 کامپیوتر
جزئیات بسته بندی: روکش چوبی / پالت
زمان تحویل: 7 روز
شرایط پرداخت: L/C، T/T
مخاطب
توضیحات محصول جزئیات
نام محصول: ورق لوله استاندارد: ASTM A516، ASME SA516
مواد: فولاد آلیاژی، فولاد ضد زنگ، فولاد کربن، فولاد مس اندازه: می تواند سفارشی، به عنوان الزامات طراحی خریدار
شکل: سیلندر NDT: 100% PT، UT، PMI
درخواست: مبدل حرارتی لوله ای، دیگ بخار، مخزن تحت فشار، توربین بخار، تهویه مطبوع مرکزی بزرگ و غیره.
نور بالا: ASTM A516 Gr.70N لوله های فولادی کربن، قطعات مبادله گرما جعل شده

قطعات مبادله گرما از فولاد کربن





یک ورق لوله یک صفحه است که برای حمایت و مهر و موم لوله ها در یک مبادله گرما یا دیگ استفاده می شود. این به عنوان یک مانع بین لوله های حمل کننده مایع و پوسته عمل می کند،جلوگیری از نشت یا مخلوط شدن مایعاتورق لوله به طور معمول از ماده ای ساخته شده است که با لوله ها و شرایط عملیاتی سازگار است.



هنگامی که به یک ورق لوله ASTM A516 GR.70N اشاره می شود، به این معنی است که ورق لوله از فولاد ASTM A516 درجه 70N ساخته شده است. این نوع فولاد به دلیل قدرت بالا، جوش پذیری خوب،و سختي فوق العاده اياین معمولاً در ساخت ورق های لوله برای مبادلات گرما، دیگ ها و سایر ظروف تحت فشار استفاده می شود.استفاده از ASTM A516 درجه 70N برای یک صفحه لوله تضمین می کند که می تواند بدون شکست در شرایط فشار و دمای مورد نیاز مقاومت کند، اطمینان از ایمنی و کارایی مبادله گرما یا دیگ.





ASME SA516 درجه 60 / ASME SA516 درجه 70 - الزامات شیمیایی

عنصر ترکیب %
  درجه 55
[درجه 380]
درجه 60
[درجه ۴۱۵]
درجه 65
[درجه 450]
درجه 70
[درجه ۴۸۵]
کربن، حداکثر a،b:
[12.5 میلی متر] و کمتر 0.18 0.21 0.24 0.27
بیش از 1⁄2 تا 2 اینچ [12.5 تا 50 میلی متر]، incl. 0.20 0.23 0.26 0.28
بیش از 2 تا 4 اینچ [50 تا 100 میلی متر] ، incl. 0.22 0.28 0.25 0.30
بیش از ۴ تا ۸ اینچ [۱۰۰ تا ۲۰۰ میلی متر] 0.24 0.27 0.29 0.31
بیش از 200 میلی متر 0.26 0.27 0.29 0.31
منگنیز، b:
[12.5 میلی متر] و کمتر
تحلیل گرما 0.60 ۰90 0.60 ۰٫۹۰ سی 0.85120 0.85120
تجزیه و تحلیل محصول 0.55 ۰98 0.55 ۰٫۹۸ سی 0.79 ¢1.30 0.79 ¢1.30
بیش از نصف اینچ
تحلیل گرما 0.60120 0.85120 0.85120 0.85120
تجزیه و تحلیل محصول 0.55130 0.79 ¢1.30 0.79 ¢1.30 0.79 ¢1.30
فسفر، حداکثر a 0.25 0.25 0.25 0.25
گوگرد، حداکثر a 0.25 0.25 0.25 0.25
سیلیکون
تحلیل گرما 0.15 ۰40 0.15 ۰40 0.15 ۰40 0.15 ۰40
تجزیه و تحلیل محصول 0.13 ۰45 0.13 ۰45 0.13 ۰45 0.13 ۰45
a هم برای تجزیه و تحلیل گرما و هم برای تجزیه و تحلیل محصول اعمال می شود.
برای هر کاهش 0.01 درصد کمتر از حداکثر مشخص شده برای کربن، افزایش 0.06 درصد بالاتر از حداکثر مشخص شده برای منگنز مجاز است، تا حداکثر 1.50٪ با تجزیه و تحلیل حرارتی و 1.60٪ با تجزیه و تحلیل محصول.
c صفحه های درجه 60 با ضخامت 1⁄2 اینچ [12.5 میلی متر] و کمتر می توانند 0.85-1.20٪ منگنز را در تجزیه و تحلیل حرارتی و 0.79-1.30٪ منگنز را در تجزیه و تحلیل محصول داشته باشند.



ASME SA516 درجه 60 / ASME SA516 درجه 70 - الزامات کشش

ASTM A516 درجه 55
[۳۸۰]
درجه 60
[415]
درجه 65
[۴۵۰]
درجه 70
[485]
مقاومت کششی، ksi [MPa] ۵۵۵۷۵ [380۵۱۵] ۶۰ ٪ ۸۰ ٪ ۴۱۵ ٪ ۵۵۰ ۶۵۵۵۵ [450۵۸۵] ۷۰ ٪ ۹۰ ٪ ۴۸۵ ٪ ۶۲۰
قدرت کششی، min,a ksi [MPa] 30 [205] 32 [220] 35 [240] 38 [260]
طول کششی در [200 میلی متر]، دقیقه، % b 23 21 19 17
طول کششی در 50 میلی متر، دقیقه، % b 27 25 23 21
a با استفاده از روش 0.2٪ آفست یا روش 0.5٪ گسترش-کم بار تعیین می شود.
ب) برای تنظیم طول کشش، مشخصات A20/A20M را ببینید.





مشخصات و استانداردهای معادل ASME SA516 درجه 60 / ASME SA516 درجه 70

استاندارد ASME SA516 درجه 60 ASME SA516 درجه 70
ASME ASTM A516 درجه 60 ASTM A516 درجه 70
استاندارد DIN DIN 17155 HII -
استاندارد بریتانیا BS1501-161-430A BS1501-224-490A/B
استاندارد اروپا EN10028 P265GH EN10028 P355GH




نوع مواد

الزامات فنی مطابق با

فولاد ضد زنگ دوگانه

ASTM/ASME SA182 F44, F45, F51, F53, F55, F60, F61

فولاد ضد زنگ

ASTM/ASME SA182 F304,304L,F316,316L, F310, F317L, F321, F347

فولاد کربن

ASTM/ASME A105, A350 LF1, LF2, A266, A694, A765 Gr2

فولاد آلیاژ

ASTM/ASME SA182 F1, F5, F9, F11, F12, F22, F51, A350-LF3

تیتان

ASTM/ASME SB381، Gr.1، گر.2، گر.5، گر.7، گر.12، گر.16

مس نیکل

ASTM/ASME SB151، UNS 70600 ((Cu-Ni 90/10) ، 71500 ((Cu-Ni 70/30)

مس، آل مس

ASTM/ASME SB152 UNS C10100، C10200،C10300،C10800,C12200

آلیاژ های نیکل

ASTM/ASME SB169,SB171,SB564,UNS 2200,UNS 4400,UNS 8825
UNS 6600, UNS 6601, UNS 6625

آلیاژ 20

ASTM/ASME SB472 UNS 8020

استيلوي

ASTM/ASME SB564, UNS10276 (C 276)

مواد پوشش داده شده

ASTM/ASME SB898, SB263, SB264 یا نزدیک تر
پوشش انفجاری، ساخت مواد 2 در 1 یا 3 در 1

تيتانيوم- فولاد، نيکل- فولاد، تيتانيوم- مس،
فولاد ضد زنگ- فولاد کربن، آلیاژ- فولاد و غیره





استفاده از صفحه لوله شامل:

  1. پشتیبانی لوله: عملکرد اصلی یک صفحه لوله این است که پشتیبانی ساختاری از لوله ها را در یک مبادله گرما یا دیگ وارد کند. لوله ها در سوراخ های صفحه لوله وارد می شوند.اطمینان از اینکه آنها به طور ایمن در محل خود نگه داشته می شوند.

  2. جداسازی مایعات: لوله های لوله نیز به عنوان یک مانع بین جریان های مختلف مایعات در یک مبادله گرما عمل می کنند. آنها از مخلوط شدن مایعات با اطمینان از مهر و موم محکم در اطراف لوله ها جلوگیری می کنند.در نتیجه حداکثر بهره وری انتقال گرما.

  3. تراز لوله: صفحات لوله نقش مهمی در حفظ تراز صحیح لوله ها دارند. آنها اطمینان می دهند که لوله ها به طور مساوی فاصله دارند و موازی با یکدیگر هستند.که باعث انتقال گرمای کارآمد و جریان مایع می شود.

  4. انتقال گرما: طراحی صفحه لوله به طور مستقیم بر قابلیت انتقال گرما یک مبادله گرما یا دیگ را تحت تاثیر قرار می دهد. با انتخاب مواد مناسب و بهینه سازی الگوی سوراخ،صفحه لوله می تواند انتقال انرژی حرارتی بین جریان های مایع را افزایش دهد.

  5. مقاومت در برابر خوردگی: صفحات لوله اغلب از مواد مقاوم به خوردگی ساخته می شوند، به ویژه در کاربردهایی که مایعات پردازش شده خوردگی دارند.این کمک می کند تا طول عمر مبادله گرما یا دیگ را با کاهش خطر نشت یا خرابی لوله به دلیل خوردگی افزایش دهد.

  6. جلوگیری از نشت: یک ورق لوله یک اتصال امن بین لوله ها و ورق لوله را فراهم می کند. هنگامی که به درستی نصب و نگهداری شود، به جلوگیری از نشت مایعات از مبادله گرما یا دیگ کمک می کند,تضمین امنیت و کارایی سیستم.





ASTM A516 GR.70N صفحه لوله ای از فولاد کربن برای ظروف تحت فشار 0
