لوله های فلک دار از نوع ASTM برای دیگ های مبادله گرما

نوع KL لوله ی فلک دار برای مبادله گرما

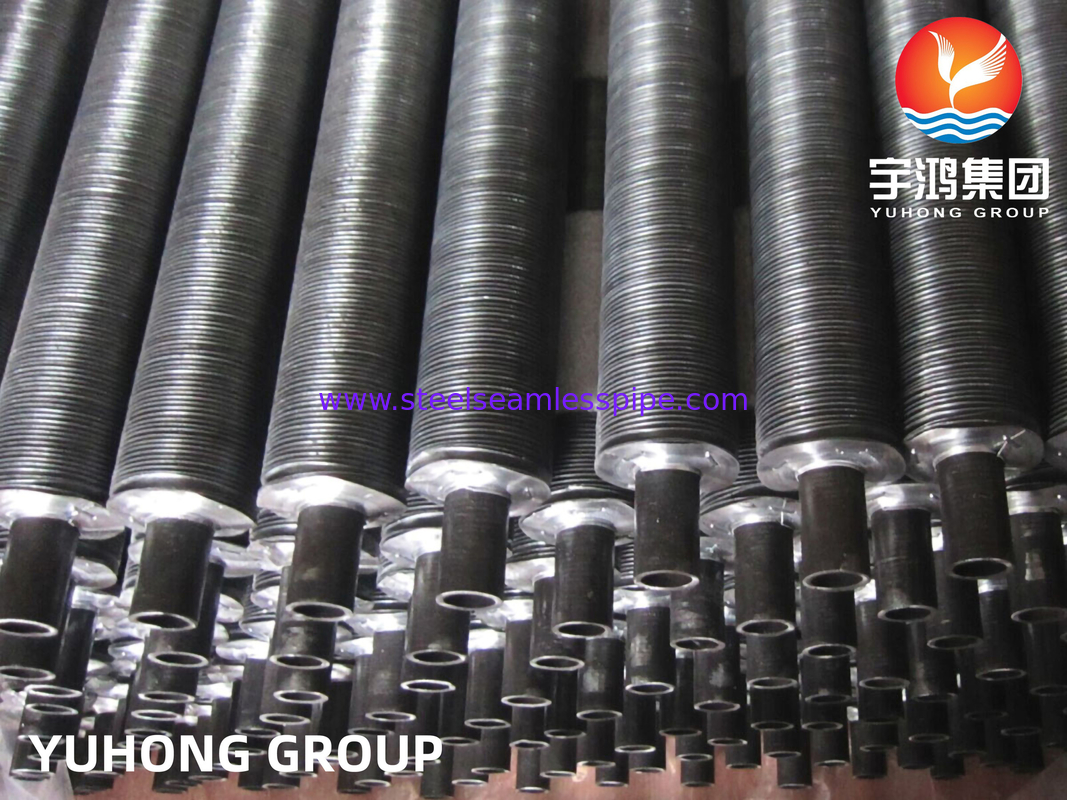

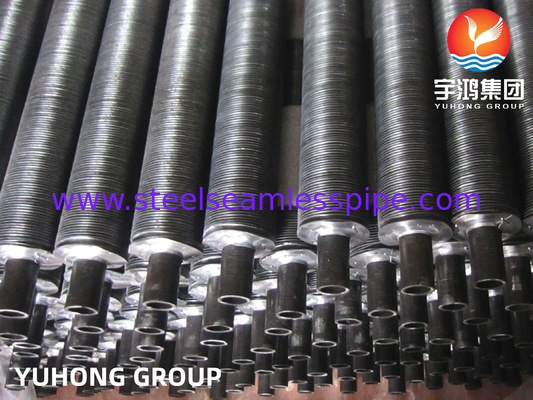

نوع KL لوله بالدار یک نوع لوله بالدار خمیده است. قبل از پیچیدن بالها، الگوهای خمیده بر روی لوله پایه، یا اضافه کردن تیغه به پیچنده، خمیده بر روی لوله پایه،و از تیغه ی عقب استفاده کنید یک لوله ی بالدار ساخته شده از پیچ و تاب، در عین حال در حال چرخش و پیچ و خم شدن است.

لوله ی فلزی نوع KL به حداکثر تماس سطحی بین باله ها و لوله تکیه می کند که توسط تنش نوارهای باله ای که به صورت حلقه ای در اطراف لوله ی قبل از خم شده شکل می گیرند تضمین می شود.ارائه پیوند و انتقال گرما بهبود یافتهحداکثر دمای کار از نوع KL Fined Tube می تواند به 250 °C برسد و حداکثر فشار کار می تواند به 3.2MPa برسد.

نوع LL لوله ی فلک دار برای مبادله گرما

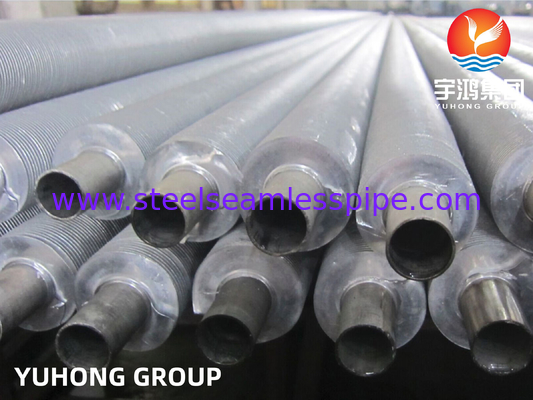

نوع لوله بالدار LL لوله بالدار است که در آن پای بالدار به شکل LL (LLS های همپوشانی) شکل می گیرد و یک نوار بالدار آلومینیومی یا بالدار مس تحت فشار به لوله پایه اعمال می شود.با این حال، پاهای پیش ساخته شده به طوری که یک پا بر روی دیگری قرار می گیرد، حفاظت از لوله پایه و منطقه تماس حرارتی لوله بالدار را افزایش می دهد.پیش گرم کننده های هوا.، حداکثر دمای کار می تواند به 180 °C برسد.

طرح باله به شکل "LL" دارای باله های متصل است که برای جلوگیری از حرکت و جدا شدن به هم پیچیده شده اند. باله ها کل لوله را محافظت می کنند،باله های صاف صاف با باله های شکل "LL" عمودی به سطح لوله فولادی بی درهم مقاومت بسیار کمی در برابر جریان هوا / گاز را فراهم می کنند و اطمینان حاصل می کنند که آلودگی به حداقل برسدپایین بالاب با لوله پایه در تماس است و یک جاکت کامل را در طول بالاب فراهم می کند. از این رو نام برای کاربردهایی که خوردگی یک عامل است، اعمال می شود.این لوله فلک دار نوع LL اغلب به عنوان جایگزینی برای فلک های گران قیمت تر در محیط های خوردنی استفاده می شود.

مزایا

انتقال گرما از یک مایع داغ به مایع سرد تر از طریق یک دیواره لوله دلیل استفاده بسیاری از ما از لوله های بالدار است.

اما شما ممکن است بپرسید، مزایای اصلی استفاده از یک لوله بالدار چیست؟ چرا نمی توانید فقط از یک لوله معمولی برای انجام این انتقال استفاده کنید؟ خوب می توانید اما سرعت بسیار کندتر خواهد بود.

با استفاده از یک لوله بالدار سطح بیرونی به طور قابل توجهی بزرگتر از سطح داخلی نیست. به همین دلیل،مایع با کمترین ضریب انتقال گرما، نرخ انتقال گرما را تعیین می کند.. When the heat transfer coefficient of the fluid inside the tube is several times larger than that of the fluid outside the tube the overall heat transfer rate can be greatly improved by increasing the outside surface area of the tube.

لوله های بالدار در خارج از سطح رشد می کنند. با داشتن لوله بالدار در محل، سرعت انتقال گرما را افزایش می دهد.این امر تعداد کل لوله های مورد نیاز برای یک برنامه کاربردی خاص را کاهش می دهد که همچنین اندازه کل تجهیزات را کاهش می دهد و می تواند در دراز مدت هزینه پروژه را کاهش دهد.در بسیاری از موارد استفاده، یک لوله دارای بالابست به جای شش یا بیشتر لوله های برهنه با کمتر از یک سوم هزینه و یک چهارم حجم است.

برای کاربردهایی که شامل انتقال گرما از یک مایع داغ به یک مایع سرد تر از طریق یک دیواره لوله است، لوله های بالدار استفاده می شود.جایی که یکی از مایعات هوا یا گاز دیگری است، ضریب انتقال گرما در سمت هوا بسیار پایین تر خواهد بود، بنابراین سطح اضافی انتقال گرما یا یک مبدل لوله بالدار بسیار مفید است.جریان الگوی کلی یک مبدل لوله بالدار اغلب جریان متقابل است، با این حال، همچنین می تواند جریان موازی یا جریان مخالف باشد.

باله ها برای افزایش سطح موثر لوله های مبادله گرما استفاده می شوند.لوله های بالدار زمانی استفاده می شوند که ضریب انتقال گرما در خارج لوله ها به طور قابل توجهی کمتر از داخل آن باشدبه عبارت دیگر، گرما از مایع به گاز منتقل می شود، بخار به گاز، مانند بخار به مبادله گرما هوا، و مایع حرارتی به مبادله گرما هوا.

سرعت انتقال گرما بستگی به سه عامل دارد: تفاوت دمای بین دو مایع.[2] ضریب انتقال گرما بین هر یک از مایعات و دیواره لولهو [3] سطح که هر مایع در معرض آن قرار دارد.
