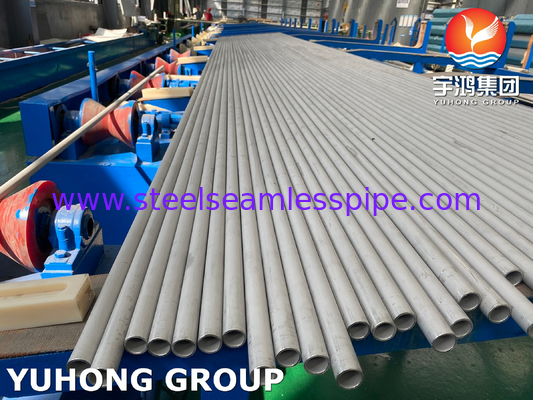

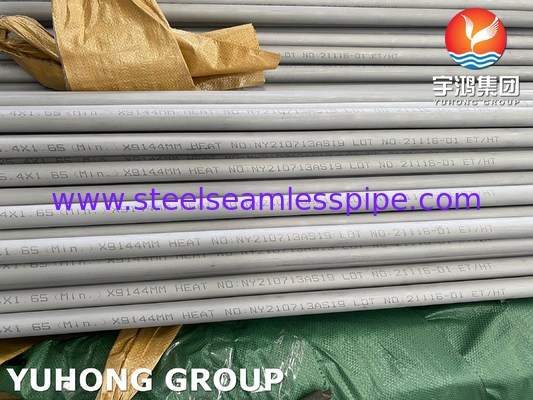

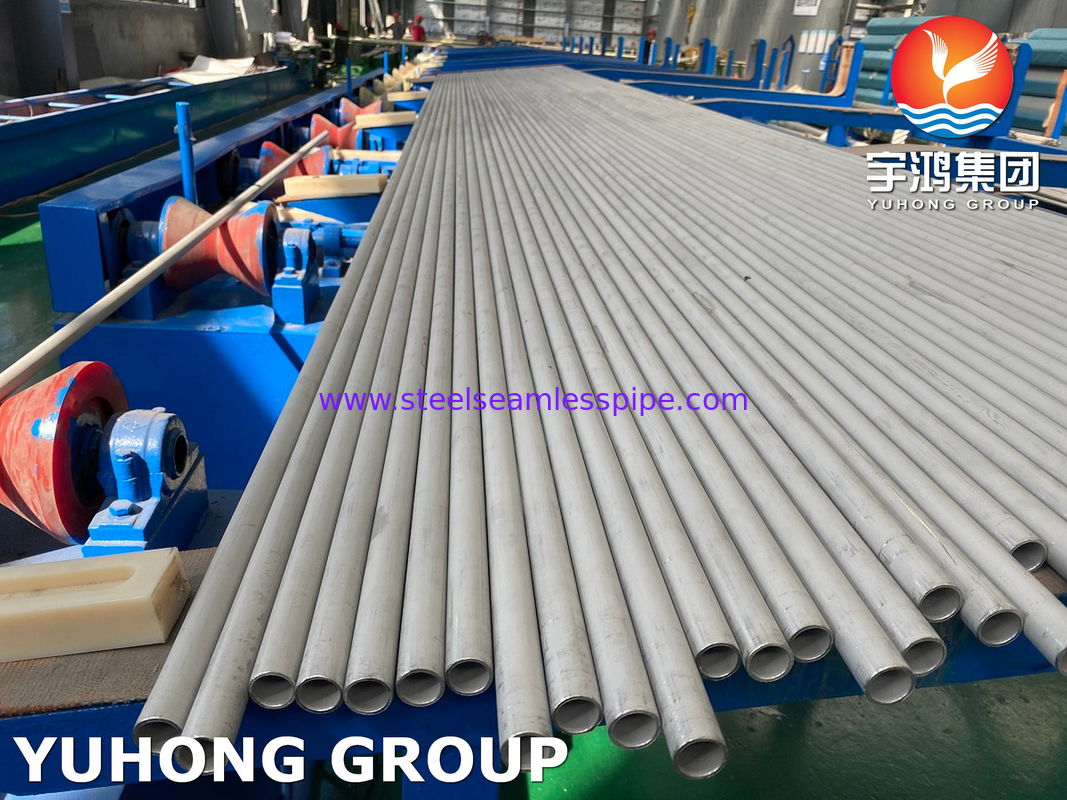

ASTM A213 TP321 1.4541 S32100 لوله بدون درز فولاد ضد زنگ استفاده از مبادله گرما سرد
TP321فولاد ضد زنگ یک ماده با ویژگی های فوق العاده در درجه حرارت بالا است.فولاد ضد زنگ 321 مقاومت خوردگی خوبی در جو دارد و به طور گسترده ای در صنایع پتروشیمی استفاده می شود.صنعت برق، پل و خودرو
فولاد ضد زنگ آستنیتیک معادل درجه داخلی 0Cr18Ni10Ti 321 فولاد ضد زنگ Ni-Cr-Mo است، عملکرد آن بسیار شبیه به 304 است،اما به خاطر اضافه شدن فلز تيتانيوم، به طوری که مقاومت بهتری در برابر خوردگی مرز دانه و مقاومت در دمای بالا دارد. به دلیل اضافه شدن فلز تیتانیوم، به طور موثر تشکیل کربید کروم را کنترل می کند.
TP321فولاد ضد زنگ آستنیتیک مقاومت خوردگی خوبی در اتمسفر دارد و به طور گسترده ای در صنایع پتروشیمی، برق، پل و خودرو استفاده می شود.فولاد ضد زنگ مطلق نیست، به دلیل محیط سرویس خاص، فولاد ضد زنگ نیز خوردگی خواهد شد. غلظت متوسط، ارزش pH،درجه حرارت و عوامل دیگر تاثیر بیشتری بر مقاومت ضد خوردگی فولاد ضد زنگ خواهند داشتبه عنوان مثال، در محدوده دما حساسیت 450 ~ 850 °C برای مدت طولانی، فولاد ضد زنگ خوردگی بین دانه ای رخ می دهد.مکانیسم این است که C با Cr در مرز دانه ترکیب می شود تا Cr23C6 را تشکیل دهد و رسوب می کند.، به طوری که محتوای Cr در مرز دانه کاهش می یابد، که به اصطلاح "کروم فقیر" است. عنصر Cr یکی از عناصر اصلی برای مهار خوردگی بین دانه است.زمانی که محتوای Cr در مرز دانه کمتر از 12٪ باشداحتمال خوردگی بین دانه ها افزایش می یابد.
ترکیب شیمیایی لوله مبادله گرما از فولاد ضد زنگ TP321 چیست؟
اجزای شیمیایی اصلی لوله مبدل گرما از فولاد ضد زنگ TP321 عبارتند از:
آهن (Fe): حدود 60 تا 75 درصد از کل وزن آلیاژ.
نیکل (Ni): حدود 8-11٪ مقاومت خوردگی آلیاژ بهبود می یابد.
کروم (Cr): حدود 17-20٪، سختی، مقاومت در برابر لباس و مقاومت در برابر خوردگی آلیاژ افزایش می یابد.
منگنز (Mn): حدود 2 درصد. قدرت و سختی آلیاژ بهبود می یابد.
سیلیکون (Si): حدود 1٪. خواص کار سرد آلیاژ تحت تاثیر قرار می گیرد.
کربن (C): محدود به 0.08٪ کنترل سختی و قدرت آلیاژ.
فسفر (P) ، گوگرد (S): همه آنها محدود به سطوح پایین هستند تا از اثرات منفی بر خوردگی و خواص مکانیکی آلیاژ جلوگیری شود.
این اجزای شیمیایی با هم کار می کنند تا فولاد ضد زنگ 321 دارای مقاومت خوب در برابر خوردگی، مقاومت در برابر گرما، قدرت مکانیکی و جوش خوبی باشد.
خواص مکانیکی لوله مبادله گرما از فولاد ضد زنگ TP321 چیست؟
لوله مبادله گرما از فولاد ضد زنگ TP321 یک فولاد ضد زنگ با مقاومت بالا و مقاومت در برابر خوردگی است. دارای خواص مکانیکی عالی است که عمدتاً شامل موارد زیر است:
مقاومت کششی: در دمای اتاق، مقاومت کششی لوله مبدل گرما فولاد ضد زنگ TP321 حدود 515MPa است.
قدرت کششی: در دمای اتاق، قدرت کششی لوله مبدل گرما فولاد ضد زنگ TP321 حدود 205MPa است.
طول: طول لوله مبدل گرما از فولاد ضد زنگ TP321 حدود 40٪ است که نشان می دهد که انعطاف پذیری خوبی دارد.
سختی: سختی لوله مبادله گرما از فولاد ضد زنگ TP321 حدود HB217 است.
لازم به ذکر است که خواص مکانیکی لوله مبدل گرما از فولاد ضد زنگ TP321 تحت تأثیر روش های پردازش، درمان گرما و سایر عوامل قرار می گیرد.
خواص فیزیکی لوله مبادله گرما از فولاد ضد زنگ TP321 چیست؟
لوله مبادله گرما فولاد ضد زنگ TP321 یک نوع فولاد ضد زنگ با خواص فیزیکی خوب است، ویژگی های فیزیکی اصلی آن عبارتند از:
تراکم: تراکم لوله مبدل گرما فولاد ضد زنگ TP321 حدود 7.93g / cm3 است.
نقطه ذوب: نقطه ذوب لوله مبادله گرما فولاد ضد زنگ TP321 حدود 1398 درجه سانتیگراد است.
رسانایی حرارتی: رسانایی حرارتی لوله مبدل حرارتی فولاد ضد زنگ TP321 16.2 W/ (((m.K) در دمای اتاق است.
ضریب انبساط حرارتی: ضریب انبساط خطی لوله مبدل حرارتی فولاد ضد زنگ TP321 16.5 × 10 ^ -6 / K است.
مغناطیسی: لوله مبادله گرما از فولاد ضد زنگ TP321 یک ماده غیر مغناطیسی است و در یک میدان مغناطیسی مغناطیسی تولید نمی کند.
لازم به ذکر است که خواص فیزیکی لوله مبدل گرما از فولاد ضد زنگ TP321 نیز تحت تاثیر عوامل مانند وضعیت مواد و روش های پردازش قرار می گیرد.
ASTM A213 TP321 لوله مبادله گرما بدون درز از فولاد ضد زنگ خواص مکانیکی و فیزیکی
| تراکم |
8.0 گرم/سم3 |
| نقطه ذوب |
1454 °C (2650 °F) |
| قدرت کششی |
پی سی 75000 ، ایم پی ای 515 |
| قدرت بازده (0.2٪ آفست) |
پی سی 30000 ، ایم پی ای 205 |
| کشش |
35 درصد |
ASTM A213 TP321 لوله مبادله گرما بدون درز از فولاد ضد زنگترکیب شیمیایی
|
SS 321 |
SS 321H |
| نه |
9 12 |
9 12 |
| Cr |
17 ️ 19 |
17 ️ 19 |
| C |
0.08 حداکثر |
0.04 ️ 010 |
| N |
0.10 حداکثر |
|
| Fe |
تعادل |
| م |
حداکثر 2 |
حداکثر 2 |
| آره |
0.75 حداکثر |
0.75 حداکثر |
| S |
0.03 حداکثر |
0.03 حداکثر |
| P |
0.045 حداکثر |
0.045 حداکثر |
| تو |
5xC دقیقه
0حداکثر 60 درصد |
4xC دقیقه
0حداکثر 60 درصد |
مشخصات لوله مبادله گرما بدون درز از فولاد ضد زنگ ASTM A213 TP321
| درجه |
شماره UNS |
انگلیسی قدیمی |
Euronorm |
اس اس سوئد |
JIS ژاپنی |
| BS |
در |
نه |
نام |
| 321 |
S32100 |
321S31 |
58B، 58C |
1.4541 |
X6CrNiTi18-10 |
2337 |
SUS 321 |
| 321H |
S32109 |
321S51 |
- |
1.4878 |
X10CrNiTi18-10 |
- |
SUS 321H |
| 347 |
S34700 |
347S31 |
58G |
1.4550 |
X6CrNiNb18-10 |
2338 |
SUS 347 |
این مقایسه ها فقط تقریبی هستند. این لیست به عنوان مقایسه مواد مشابه از نظر عملکردی در نظر گرفته شده است نه به عنوان یک جدول معادل قراردادی.در صورت نیاز به معادلات دقیق باید از مشخصات اصلی استفاده شود..
|
ASTM A213 TP321 کاربردهای صنعتی لوله مبادله گرما بدون درز از فولاد ضد زنگ:
1خط لوله سوخت گاز خروجی نفت
2لوله خروجی موتور
3. شیل دما، مبادله گرما، قطعات کوره های گرمایش
4قطعات خاموش کننده موتور دیزل
5. ظرف فشار دیگ
6. کامیون های شیمیایی
7مفاصل گسترش
8لوله های جوشیده شده مارپیچی برای لوله های کوره و خشک کن
