ASTM A182 F316L / 1.4404 ورق لوله فولاد ضد زنگ تبادله گرما لوله صفحه

جزئیات محصول:

محل منبع:	چین
نام تجاری:	YUHONG
گواهی:	ASME II, ASME III, ABS, LR, DNV, GL , BV, CCS, KR, NK, TUV, PED, GOST, ISO , TS
شماره مدل:	ورق لوله از فولاد ضد زنگ ASTM A182 F316L

پرداخت:

مقدار حداقل تعداد سفارش:	1PC
جزئیات بسته بندی:	روکش چوبی / پالت
زمان تحویل:	هفت روز
شرایط پرداخت:	L/C، T/T

مخاطب

همه محصولات

لوله بدون درز از جنس استنلس استیل (308)

لوله بدون درز از جنس استنلس استیل (297)

لوله فولادی ضد زنگ دوبلکس (132)

لوله فولادی ضد زنگ دوبلکس (33)

لوله سوزن (134)

لوله باله (672)

مبدل حرارتی (20)

لوله مبدل حرارتی (443)

بسته لوله مبادله گرما (40)

صفحه لوله مبدل حرارتی (117)

بافل مبادله گرما (37)

کولر (9)

مخازن تحت فشار (4)

لوله جوش داده شده از جنس استنلس استیل (58)

لوله جوش داده شده از جنس استنلس استیل (120)

آلیاژ نیکل لوله (266)

لوله آلیاژ نیکل (92)

لوله آلیاژ مس (240)

لوله فولادی آلیاژی (204)

لوله تیتانیومی (15)

لوله آنیل روشن (155)

لوله دیگ بخار (151)

اتصالات فولادی (826)

فلنج فولادی (615)

دیگران (401)

قطعات پوشش (7)

توضیحات محصول جزئیات

نام محصول:	ورق لوله فولادی ضد زنگ	استاندارد:	ASTM A182، ASME SA182
مواد:	F316L / UNS S31603 / 1.4404	شکل:	سیلندر
NDT:	100% PT، UT، PMI	اندازه:	می تواند سفارشی، به عنوان الزامات طراحی خریدار
درخواست:	مبدل حرارتی لوله ای، بویلر، مخزن تحت فشار، توربین بخار، تهویه مطبوع و غیره
برجسته کردن:	صفحه لوله مبادله گرما,ورق لوله از فولاد ضد زنگ ASTM A182,1.4404 ورق لوله از فولاد ضد زنگ , ASTM A182 Stainless Steel Tube Sheet , 1.4404 Stainless Steel Tube Sheet

ASTM A182 F316L / UNS S31603 / 1.4404ورق لوله فولاد ضد زنگ برای مبادله گرما

ورق لوله، که به عنوان صفحه لوله نیز شناخته می شود، یک جزء از مبادله گرما است که طرف پوسته و طرف لوله مبادله گرما را از هم جدا می کند.آن را به عنوان یک پشتیبانی برای لوله های مبادله گرما و فراهم می کند یک موانع خروجی ضد آب بین دو جریان مایع.

لوله ها به طور معمول وارد می شوند و سپس به سوراخ هایی در ورق لوله گسترش می یابند تا اتصال ایمن و بدون نشت را تضمین کنند.این گسترش ایجاد یک پیوند مکانیکی قوی بین لوله ها و ورق لوله، اجازه می دهد تا انتقال گرمای کارآمد بین دو جریان مایع.

ورق های لوله به طور کلی از مواد مانند فولاد کربن، فولاد ضد زنگ یا سایر آلیاژ های مقاوم در برابر خوردگی ساخته می شوند.بسته به الزامات خاص مبادله گرما و خواص مایعات پردازش شده.

درجه معادل از فولاد ضد زنگ 316L

استاندارد	SS316L
کارگاه NR	1.4404 / 14435
UNS	S31603
JIS	SUS 316L
BS	316S11 / 316S13
GOST	03Ch17N14M3 / 03Ch17N14M2
AFNOR	Z3CND17-11-02 / Z3CND18-14-03
EN	X2CrNiMo17-12-2 / X2CrNiMo18-14-3

نوع مواد	الزامات فنی * بر اساس
فولاد ضد زنگ دوگانه	ASTM/ASME SA182 F44, F45, F51, F53, F55, F60, F61
فولاد ضد زنگ	ASTM/ASME SA182 F304,304L,F316,316L, F310, F317L, F321, F347
فولاد کربن	ASTM/ASME A105, A350 LF1, LF2, A266, A694, A765 Gr2
فولاد آلیاژ	ASTM/ASME SA182 F1, F5, F9, F11, F12, F22, F51, A350-LF3
غیر آهن
تیتان	ASTM/ASME SB381، Gr.1، گر.2، گر.5، گر.7، گر.12، گر.16
مس نیکل	ASTM/ASME SB151، UNS 70600 ((Cu-Ni 90/10) ، 71500 ((Cu-Ni 70/30)
مس، آل مس	ASTM/ASME SB152 UNS C10100، C10200،C10300،C10800,C12200
آلیاژ های نیکل	ASTM/ASME SB169,SB171,SB564,UNS 2200,UNS 4400,UNS 8825 UNS 6600, UNS 6601, UNS 6625
آلیاژ 20	ASTM/ASME SB472 UNS 8020
استيلوي	ASTM/ASME SB564, UNS10276 (C 276)
مواد پوشش داده شده	ASTM/ASME SB898, SB263, SB264 یا نزدیک تر پوشش انفجاری، ساخت مواد 2 در 1 یا 3 در 1
مواد پوشش داده شده	تيتانيوم- فولاد، نيکل- فولاد، تيتانيوم- مس، فولاد ضد زنگ- فولاد کربن، آلیاژ- فولاد و غیره

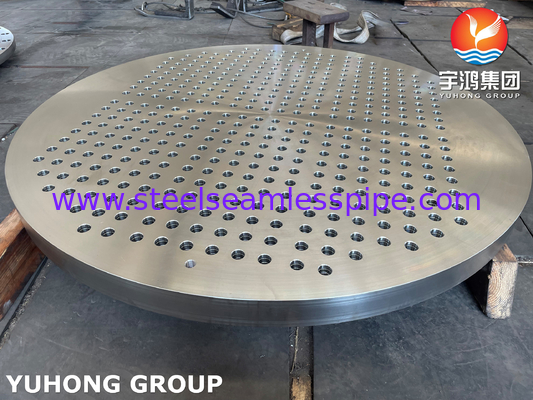

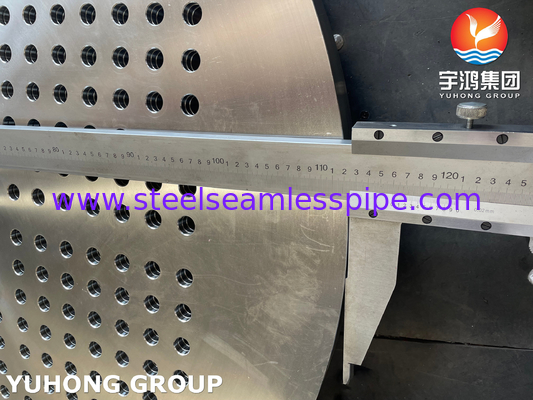

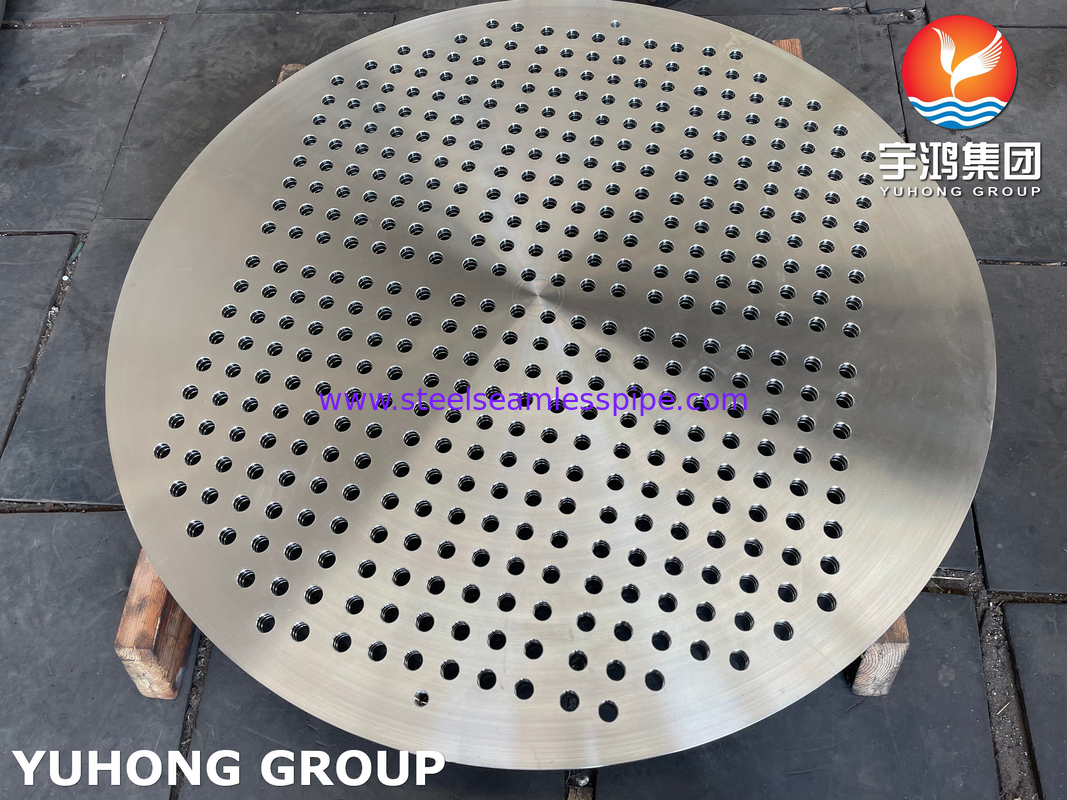

ASTM A182 F316L / 1.4404 ورق لوله فولاد ضد زنگ تبادله گرما لوله صفحه 0

یکی از رایج ترین مبادلات گرما در استفاده در کاربردهای فرآیند صنعتی مبادله گرما ′′Shell & Tube Heat Exchanger ′′ است.
آنها در اشکال و اندازه های مختلف در دسترس هستند و بیش از 150 سال در صنعت مورد استفاده قرار گرفته اند.
انواع فرعی طراحی: ثابت، لوله U و لوله شناور. تغییرات همه می توانند به عنوان نوع E F G H J K X X
برنامه های کاربردی اصلی در آن هستند که فشار بالا / دمای مهم هستند.
پوسته بیرونی که در آن یک بسته لوله قرار دارد (این می تواند به عنوان بالدار، ساده و غیره تنظیم شود) که در هر سر توسط یک ورق لوله بسته شده است که
جدا کننده های حرارت شیل و لوله توانایی انتقال مقادیر زیادی از گرما را با هزینه های پایین دارند. این، در اصل،به سادگی طراحی و اثربخشی کاهش وزن، حجم مایع و مهمتر از همه فضای کف.

عوامل مهم برای ساخت و نگهداری لوله های مبادله گرما

پیوستن ورق لوله به لوله: پیوستن بین لوله و ورق لوله برای جلوگیری از نشت و اطمینان از عملکرد طولانی مدت بسیار مهم است. تکنیک های مختلف مانند جوش مقاومت، رولینگ،یا گسترش استفاده می شود برای ایجاد یک مهر قوی و قابل اعتماد بین لوله و ورق لوله.
حفاظت از خوردگی ورق لوله: ورق لوله اغلب در معرض محیط های خوردگی قرار می گیرند، به ویژه در صنایع مانند پردازش شیمیایی و پالایش نفت.اقدامات حفاظت از خوردگی مانند پوشش، پوشش یا استفاده از مواد مقاوم در برابر خوردگی برای افزایش طول عمر ورق لوله استفاده می شود.
طرح لوله و پیچ: طرح و پیچ لوله ها در ورق لوله نقش مهمی در تعیین ویژگی های انتقال گرما مبادله گرما دارد.مهندسان با دقت عوامل مانند توزیع جریان مایعات را در نظر می گیرند، گرایش به آلودگی و دسترسی به تمیز کردن هنگام طراحی طرح لوله در داخل ورق لوله.
طرح گسترش ورق لوله:گسترش مناسب لوله ها در ورق لوله برای حفظ یک مفصل امن در حالی که اجازه می دهد تا برای گسترش حرارتی تفاوتی بین لوله ها و مواد ورق لوله بسیار مهم استتوجه ویژه ای به طراحی گسترش داده می شود تا از مشکلات مانند ترک خوردگی استرس یا شکست مفصل لوله جلوگیری شود.
بازرسی و نگهداری ورق لوله: بازرسی و نگهداری دوره ای ورق لوله برای اطمینان از یکپارچگی مداوم مبادله گرما ضروری است.مانند تست فوق صوتی یا آزمایش جریان گردشی، می تواند برای تشخیص نقص ها یا تخریب در ورق لوله بدون نیاز به جدا کردن آن استفاده شود.
