ASME SA516 Gr.70 فولاد صفحه بازپردازی دیگ و صفحه پشتیبانی ظرف تحت فشار

جزئیات محصول:

محل منبع:	چین
نام تجاری:	YUHONG
گواهی:	ASME II, ASME III, ABS, LR, DNV, GL , BV, CCS, KR, NK, TUV, PED, GOST, ISO , TS
شماره مدل:	ASME SA516 Gr.70 صفحه باز کننده فولاد کربن

پرداخت:

مقدار حداقل تعداد سفارش:	1PC
جزئیات بسته بندی:	روکش چوبی / پالت
زمان تحویل:	هفت روز
شرایط پرداخت:	L/C، T/T

مخاطب

همه محصولات

لوله بدون درز از جنس استنلس استیل (277)

لوله بدون درز از جنس استنلس استیل (269)

لوله فولادی ضد زنگ دوبلکس (128)

لوله فولادی ضد زنگ دوبلکس (27)

لوله سوزن (86)

لوله باله (596)

مبدل حرارتی (10)

لوله مبدل حرارتی (419)

بسته لوله مبادله گرما (37)

صفحه لوله مبدل حرارتی (117)

بافل مبادله گرما (35)

کولر (7)

مخازن تحت فشار (2)

لوله جوش داده شده از جنس استنلس استیل (57)

لوله جوش داده شده از جنس استنلس استیل (113)

آلیاژ نیکل لوله (258)

لوله آلیاژ نیکل (75)

لوله آلیاژ مس (210)

لوله فولادی آلیاژی (173)

لوله تیتانیومی (9)

لوله آنیل روشن (153)

لوله دیگ بخار (138)

اتصالات فولادی (784)

فلنج فولادی (574)

دیگران (384)

توضیحات محصول جزئیات

نام محصول:	بافل / بشقاب نگهدارنده	استاندارد:	ASTM A516، ASME SA516
مواد:	درجه 70، 70N	شکل:	طبق درخواست مشتری
اندازه:	طبق درخواست مشتری
برجسته کردن:	ASME SA516 Gr.70 صفحه باز کننده,بطری های پشتیبانی از دیگ و ظروف تحت فشار,ASME SA516 Gr.70 پلیکهای فولادی , Boiler And Pressure Vessel Support Plates , ASME SA516 Gr.70 Steel Baffle Plate

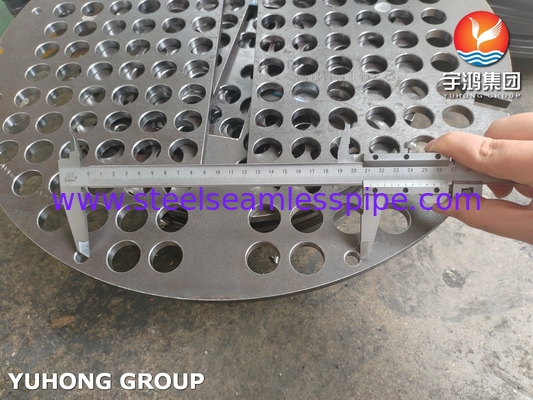

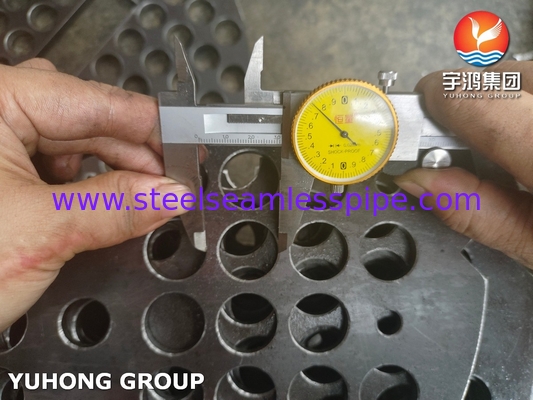

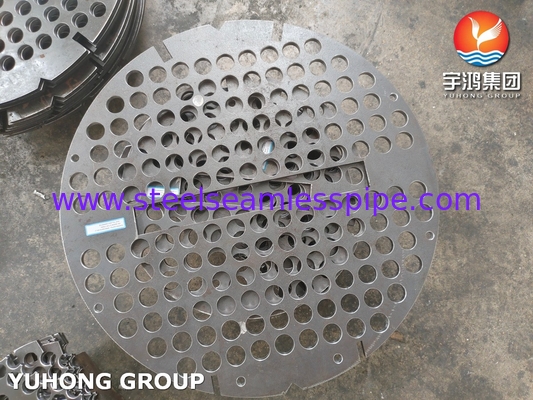

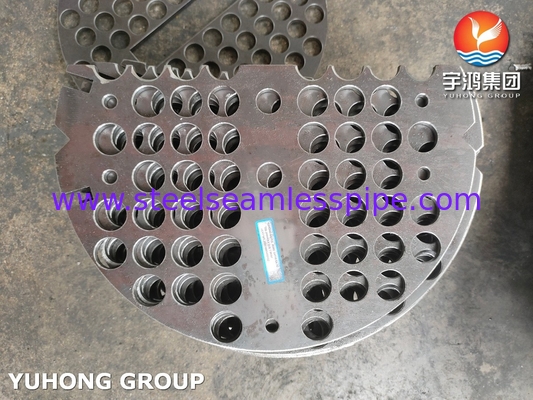

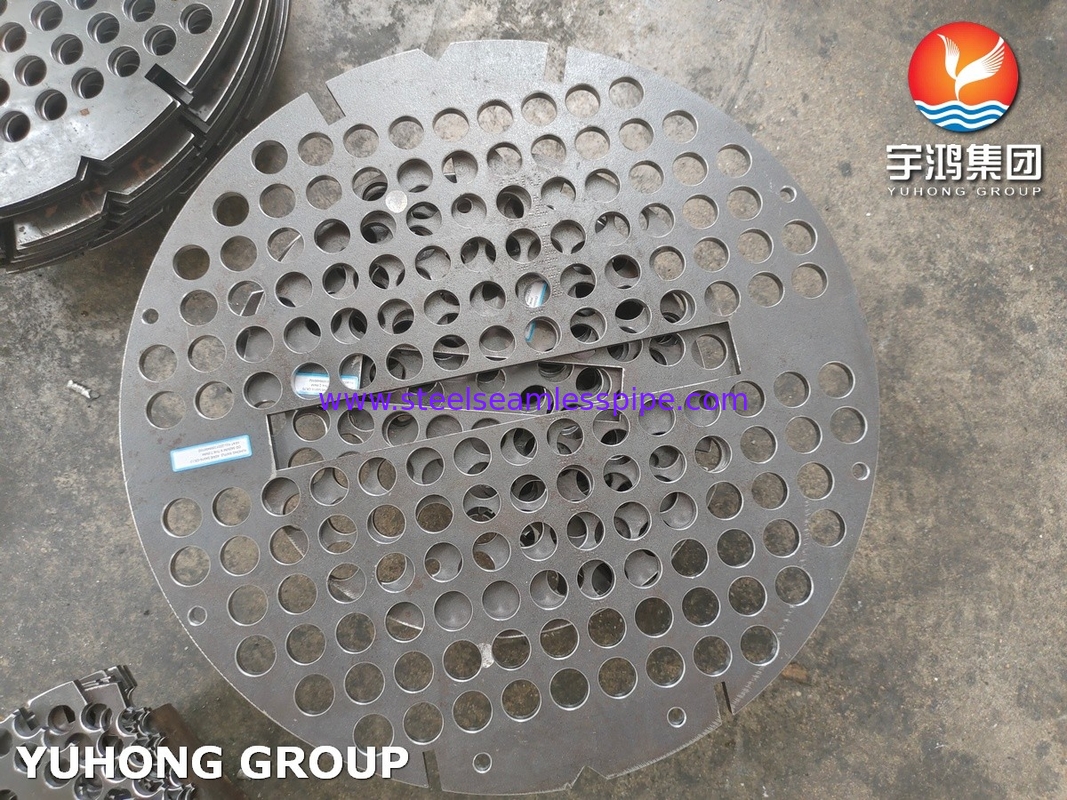

ASME SA516 GR.70 صفحه پشتی بافل فولاد کربن برای ظروف تحت فشار

ASME SA516 Gr. 70 یک صفحه فولاد کربن با کیفیت بالا است که معمولا در ساخت ظروف فشار و قطعات دیگ صنعتی استفاده می شود. با خواص مکانیکی عالی آن،از جمله مقاومت کششی و سختی خوب، این ماده به ویژه برای کاربردهایی که در محیط هایی که مقاومت در برابر نوسانات فشار و درجه حرارت را می طلبند مناسب است.این صفحه ها طراحی شده اند تا پشتیبانی ساختاری و هدایت جریان مایعات را فراهم کنندتوانایی آنها در مقاومت در برابر استرس و خستگی باعث می شود که آنها در صنایع مانند نفت و گاز، پردازش شیمیایی و تولید برق انتخاب شوند.

درجه معادل صفحه ASME SA516 درجه 70

استاندارد بریتانیا	استاندارد اروپا	ASTM/ASME	DIN
BS1501-224-490A/B	EN10028 P355GH	A/SA516 درجه 70	️

الزامات شیمیایی صفحه ASME SA516 درجه 70

عنصر	ترکیب %
	درجه 55 [درجه 380]	درجه 60 [درجه ۴۱۵]	درجه 65 [درجه 450]	درجه 70 [درجه ۴۸۵]
کربن، حداکثر a،b:
[12.5 میلی متر] و کمتر	0.18	0.21	0.24	0.27
بیش از 1⁄2 تا 2 اینچ [12.5 تا 50 میلی متر]، incl.	0.20	0.23	0.26	0.28
بیش از 2 تا 4 اینچ [50 تا 100 میلی متر] ، incl.	0.22	0.28	0.25	0.30
بیش از ۴ تا ۸ اینچ [۱۰۰ تا ۲۰۰ میلی متر]	0.24	0.27	0.29	0.31
بیش از 200 میلی متر	0.26	0.27	0.29	0.31
منگنیز، b:
[12.5 میلی متر] و کمتر
تحلیل گرما	0.60 ۰90	0.60 ۰٫۹۰ سی	0.85120	0.85120
تجزیه و تحلیل محصول	0.55 ۰98	0.55 ۰٫۹۸ سی	0.79 ¢1.30	0.79 ¢1.30
بیش از نصف اینچ
تحلیل گرما	0.60120	0.85120	0.85120	0.85120
تجزیه و تحلیل محصول	0.55130	0.79 ¢1.30	0.79 ¢1.30	0.79 ¢1.30
فسفر، حداکثر a	0.25	0.25	0.25	0.25
گوگرد، حداکثر a	0.25	0.25	0.25	0.25
سیلیکون
تحلیل گرما	0.15 ۰40	0.15 ۰40	0.15 ۰40	0.15 ۰40
تجزیه و تحلیل محصول	0.13 ۰45	0.13 ۰45	0.13 ۰45	0.13 ۰45
a هم برای تجزیه و تحلیل گرما و هم برای تجزیه و تحلیل محصول اعمال می شود. برای هر کاهش 0.01 درصد کمتر از حداکثر مشخص شده برای کربن، افزایش 0.06 درصد بالاتر از حداکثر مشخص شده برای منگنز مجاز است، تا حداکثر 1.50٪ با تجزیه و تحلیل حرارتی و 1.60٪ با تجزیه و تحلیل محصول. c صفحه های درجه 60 با ضخامت 1⁄2 اینچ [12.5 میلی متر] و کمتر می توانند 0.85-1.20٪ منگنز را در تجزیه و تحلیل حرارتی و 0.79-1.30٪ منگنز را در تجزیه و تحلیل محصول داشته باشند.

الزامات کششی صفحه ASME SA516 درجه 70

ASTM A516	درجه 55 [۳۸۰]	درجه 60 [415]	درجه 65 [۴۵۰]	درجه 70 [485]
مقاومت کششی، ksi [MPa]	۵۵۵۷۵ [380۵۱۵]	۶۰ ٪ ۸۰ ٪ ۴۱۵ ٪ ۵۵۰	۶۵۵۵۵ [450۵۸۵]	۷۰ ٪ ۹۰ ٪ ۴۸۵ ٪ ۶۲۰
قدرت کششی، min,a ksi [MPa]	30 [205]	32 [220]	35 [240]	38 [260]
طول کششی در [200 میلی متر]، دقیقه، % b	23	21	19	17
طول کششی در 50 میلی متر، دقیقه، % b	27	25	23	21
a با استفاده از روش 0.2٪ آفست یا روش 0.5٪ توسعه-کم بار تعیین می شود. ب) برای تنظیم طول کشش، مشخصات A20/A20M را ببینید.

مزایای صفحه ASME SA516 Gr.70:

بهره وری از هزینه ها: برای پروژه های بزرگ مقرون به صرفه تر است.
آسان ساخت: قابلیت جوش و شکل گیری عالی.
عملکرد خوب: خواص مکانیکی مناسب برای کاربردهای مختلف.
انعطاف پذیری: مناسب برای طیف وسیعی از صنایع که در آن مقاومت شدید در برابر خوردگی نگرانی اصلی نیست.

مواد دیگر

نوع مواد	الزامات فنی * بر اساس
فولاد ضد زنگ دوگانه	ASTM/ASME SA182 F44, F45, F51, F53, F55, F60, F61
فولاد ضد زنگ	ASTM/ASME SA182 F304,304L,F316,316L, F310, F317L, F321, F347
فولاد کربن	ASTM/ASME A105, A350 LF1, LF2, A266, A694, A765 Gr2
فولاد آلیاژ	ASTM/ASME SA182 F1, F5, F9, F11, F12, F22, F51, A350-LF3
تیتان	ASTM/ASME SB381، Gr.1، گر.2، گر.5، گر.7، گر.12، گر.16
مس نیکل	ASTM/ASME SB151، UNS 70600 ((Cu-Ni 90/10) ، 71500 ((Cu-Ni 70/30)
مس، آل مس	ASTM/ASME SB152 UNS C10100، C10200،C10300،C10800,C12200
آلیاژ های نیکل	ASTM/ASME SB169,SB171, SB564, UNS 2200, UNS 4400, UNS 8825 UNS 6600, UNS 6601, UNS 6625
آلیاژ 20	ASTM/ASME SB472 UNS 8020
استيلوي	ASTM/ASME SB564, UNS10276 (C 276)
مواد پوشش داده شده	ASTM/ASME SB898, SB263, SB264 یا نزدیک تر پوشش انفجاری، ساخت مواد 2 در 1 یا 3 در 1
مواد پوشش داده شده	تيتانيوم- فولاد، نيکل- فولاد، تيتانيوم- مس، فولاد ضد زنگ- فولاد کربن، آلیاژ- فولاد و غیره

درخواست

ظرف های تحت فشار:
- به عنوان اجزای داخلی برای هدایت جریان مایع و افزایش مخلوط شدن استفاده می شود، بنابراین بهره وری ظرف را بهبود می بخشد.
بخاری:
- در دیگ بخار برای حمایت از سطوح انتقال گرما و مدیریت گردش آب استفاده می شود.
مبادلات گرما:
- عملکرد به عنوان باز کننده در مبادلات گرما برای بهبود بهره وری حرارتی با هدایت جریان مایع و جلوگیری از آشفتگی.
پردازش شیمیایی:
- استفاده شده در راکتورها و واحدهای ذخیره سازی برای کمک به مخلوط و واکنش مواد شیمیایی در حالی که یکپارچگی ساختاری را فراهم می کند.
صنایع نفت و گاز:
- در جداکننده ها و مخازن استفاده می شود تا جداسازی روغن، گاز و آب را تسهیل کند و عملکرد کارآمد را تحت فشار بالا تضمین کند.
نیروگاه های برق:
- استفاده می شود در هر دو سوخت فسیلی و نیروگاه های هسته ای به عنوان بخشی از سیستم های خنک کننده و سیستم های بازیابی گرما برای اطمینان از عملکرد بهینه.
تاسیسات تصفیه آب:
- به عنوان اجزای ضروری در روشن کننده ها و مخازن رسوب برای کمک به بهبود کیفیت آب از طریق مدیریت موثر جریان.
صنعت مواد غذایی و نوشیدنی:
- برخی از کاربردهای ممکن است نیاز به صفحه های SA516 Gr.70 برای پشتیبانی ساختاری در فرآیندهای تخصصی داشته باشد، در صورتی که پوشش مناسب برای مقاومت در برابر خوردگی اعمال شود.
تولید دارویی:
- در برخی موارد، آنها در راکتورها و ظروف مورد استفاده قرار می گیرند، ساختارهای پشتیبانی قوی و ماندگار را تضمین می کنند.
