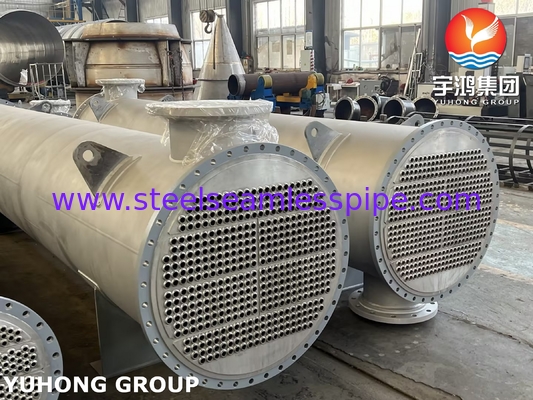

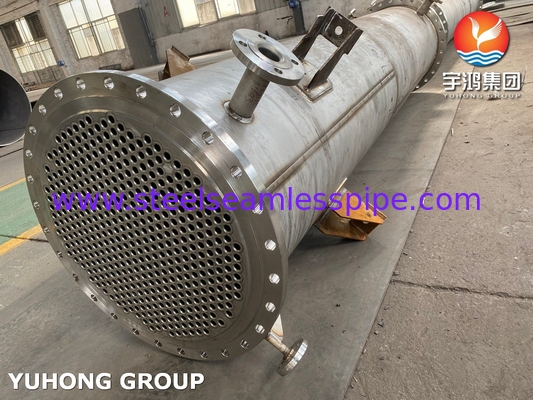

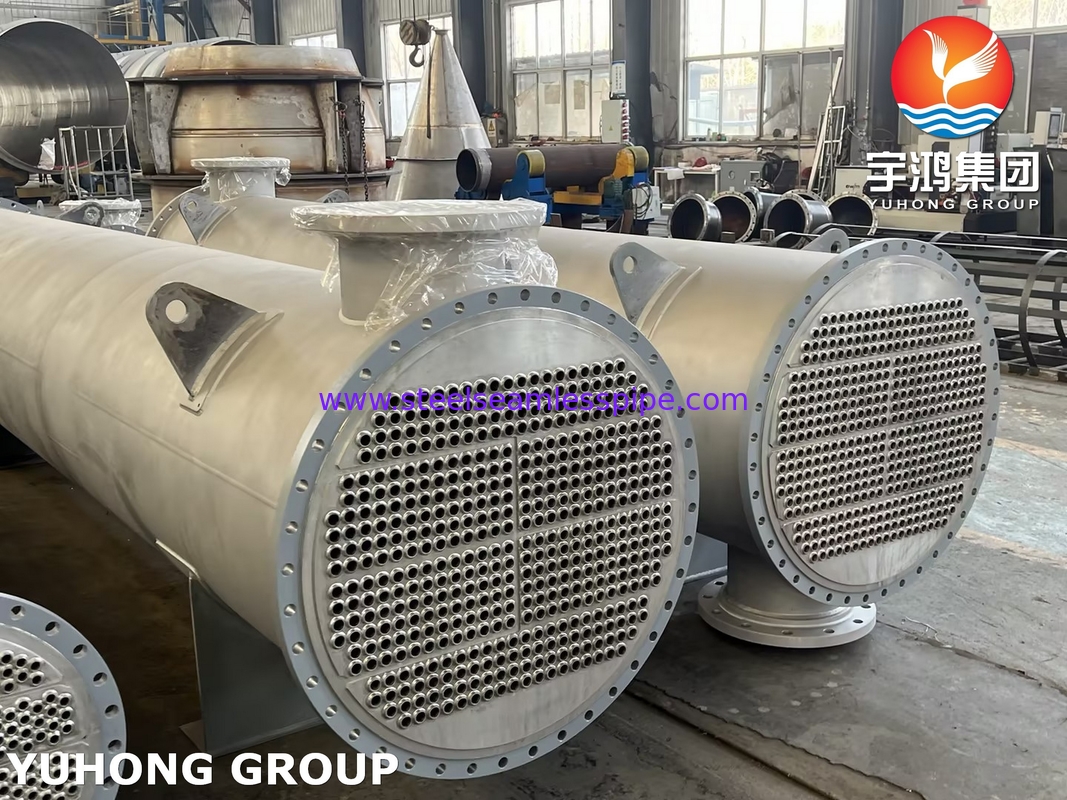

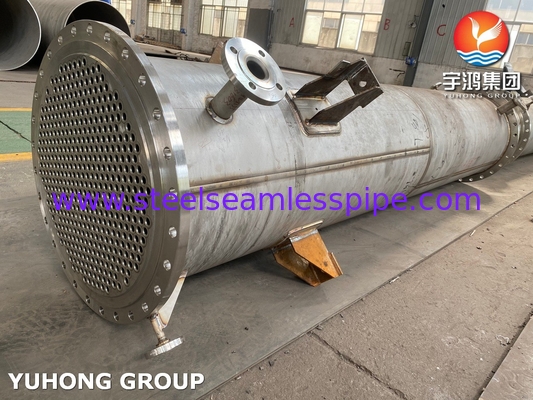

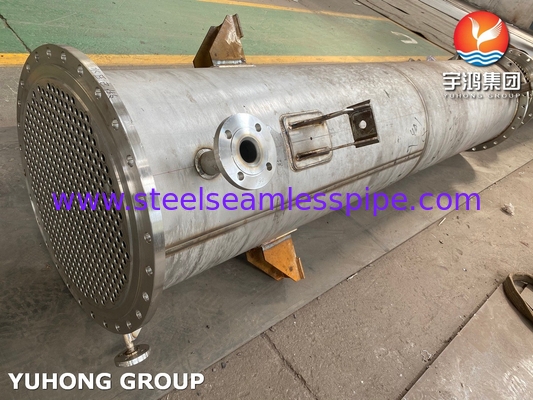

مبدل حرارتی پوسته و لوله با صفحه لوله ثابت AEL، BEM، نوع NEN کلاس TEMA

جزئیات محصول:

محل منبع:	CN
نام تجاری:	YUHONG
گواهی:	ASME U Stamp, PED 2014/68/EU, ISO 9001/14001
شماره مدل:	مبدل حرارتی ورق ثابت ثابت

پرداخت:

مقدار حداقل تعداد سفارش:	1 مجموعه
قیمت:	قابل مذاکره
Packaging Details:	Weatherproofed with steel skids for ocean freight
زمان تحویل:	120 روز
شرایط پرداخت:	T/T، L/C در دید
قابلیت ارائه:	15 ست در ماه

مخاطب

همه محصولات

لوله بدون درز از جنس استنلس استیل (290)

لوله بدون درز از جنس استنلس استیل (277)

لوله فولادی ضد زنگ دوبلکس (127)

لوله فولادی ضد زنگ دوبلکس (29)

لوله سوزن (107)

لوله باله (631)

مبدل حرارتی (17)

لوله مبدل حرارتی (424)

بسته لوله مبادله گرما (37)

صفحه لوله مبدل حرارتی (116)

بافل مبادله گرما (36)

کولر (8)

مخازن تحت فشار (4)

لوله جوش داده شده از جنس استنلس استیل (57)

لوله جوش داده شده از جنس استنلس استیل (114)

آلیاژ نیکل لوله (261)

لوله آلیاژ نیکل (79)

لوله آلیاژ مس (227)

لوله فولادی آلیاژی (184)

لوله تیتانیومی (10)

لوله آنیل روشن (153)

لوله دیگ بخار (145)

اتصالات فولادی (804)

فلنج فولادی (590)

دیگران (391)

قطعات پوشش (7)

توضیحات محصول جزئیات

لوله:	ASTM SA179 لوله فولادی کربن بدون درز	فشار طراحی (لوله):	4.0 MPa (580 psi)
لوله Od:	19.05 میلی متر	ورق لوله:	SA516 Gr.70 + SS309L Layer (انفجار پیوند)
فشار طراحی (پوسته):	2.5 MPa (362 psi)	پوسته:	ASTM SA516 GR.70 فولاد کربن
ماده مبهم:	SA516 GR.70 فولاد کربن (25 ٪ برش بافل ، سگمنتال)
برجسته کردن:	ASTM SA179 لوله فولادی کربن بدون درز,لوله فولادی کربن بدون درز مبادله گرما , Heat Exchanger Seamless Carbon Steel tube

مبدل حرارتی پوسته و لوله با ورق لوله ثابت AEL، BEM، نوع NEN کلاس TEMA

Yuhong Holding Group Co., Ltd یک رهبر شناخته شده جهانی در تولید و عرضه تجهیزات صنعتی، از جمله مبدل های حرارتی، بخاری های آتش نشانی، خنک کننده های هوا و اجزای حیاتی آنها است. با ده ها سال تجربه و تعهد به ارائه بالاترین کیفیت محصولات، ما به مشتریان در سراسر صنایع مختلف در سراسر جهان خدمات ارائه می دهیم. از جمله پیشنهادات برتر ما لوله فولادی کربنی بدون درز ASTM SA179 است که به طور خاص برای مبدل های حرارتی ورق لوله ثابت طراحی شده است. لوله های بدون درز SA179 که به دلیل هدایت حرارتی عالی، دوام و قابلیت اطمینان خود مشهور هستند، انتخاب ایده آل برای سیستم های مبدل حرارتی کارآمد و طولانی مدت هستند.

1. ترکیب شیمیایی و خواص مکانیکی ASTM SA179

عنصر	ترکیب (%)
کربن (C)	≤ 0.06
منگنز (Mn)	0.27–0.63
فسفر (P)	≤ 0.035
گوگرد (S)	≤ 0.035

محتوای کم کربن در SA179 خطر رسوب کاربید را به حداقل می رساند و از شکل پذیری و جوش پذیری برتر در عین حفظ هدایت حرارتی عالی اطمینان حاصل می کند.

ویژگی	مقدار
مقاومت کششی	≥ 325 MPa (47,000 psi)
مقاومت تسلیم	≥ 180 MPa (26,000 psi)
ازدیاد طول	≥ 35%
سختی	≤ 72 HRB

این خواص مکانیکی تضمین می کند که لوله های بدون درز SA179 می توانند در برابر فشارها و دماهای بالا مقاومت کنند و در عین حال یکپارچگی ساختاری و انتقال حرارت کارآمد را حفظ کنند.

2. مشخصات فنی

شماره	پارامتر	مشخصات
1	فشار طراحی (پوسته)	2.5 MPa (362 psi)
2	فشار طراحی (لوله)	4.0 MPa (580 psi)
3	استانداردهای نازل	فلنج های ANSI B16.5 RF (کلاس 150/300)
4	جنس فلنج	فولاد کربنی آهنگری شده ASTM A105
5	نوع واشر	Spiral-Wound (SS316L + Graphite Filler)
6	پیچ و مهره	پیچ های ASTM A193 B7 + مهره های A194 2H
7	پشتیبانی ها	پشتیبانی های زین ثابت (SA516 Gr.70)
8	پایان سطح (پوسته)	سندبلاست (SA 2.5) + پوشش اپوکسی (≥120 μm)
9	پایان داخلی لوله	الکتروپولیش (Ra ≤0.8 μm)
10	راندمان حرارتی	≥95% (شرایط تمیز)
11	ضریب انتقال حرارت	500–1,200 W/m²·K (بسته به سرعت بخار)
12	افت فشار سمت پوسته	≤0.05 MPa (7.25 psi)
13	افت فشار سمت لوله	≤0.1 MPa (14.5 psi)
14	مقاومت در برابر رسوب	0.0002 m²·K/W (سمت لوله) / 0.0001 m²·K/W (سمت پوسته)
15	حداکثر دبی بخار	50–200 t/h
16	ظرفیت میعان	10–100 MW
17	استانداردهای جوشکاری	ASME Sec IX (SAW برای جوش های طولی، GTAW برای اتصالات لوله به ورق لوله)
18	روش های NDT	100% RT (جوش های پوسته)، PT (اتصالات ورق لوله)، UT (یکپارچگی پیوند روکش)
19	آزمایش هیدرواستاتیک	1.5× فشار طراحی (30 دقیقه، بدون نشتی)
20	آزمایش پنوماتیک	1.1× فشار طراحی (تشخیص نشت طیف سنجی جرمی هلیوم)
21	بازرسی شخص ثالث	TÜV/SGS Witnessed (اختیاری)
22	گواهینامه ها	ASME U Stamp, PED 2014/68/EU, ISO 9001/14001
23	محیط نصب	Indoor/Outdoor (IP55 Protection), Seismic Zone 4 (IBC 2018)

3. طراحی مبدل حرارتی ورق لوله ثابت

مبدل های حرارتی ورق لوله ثابت یکی از رایج ترین انواع مبدل های حرارتی هستند. آنها با لوله هایی که به طور دائم به ورق لوله متصل شده اند طراحی شده اند و ساختاری ساده و مستحکم را ارائه می دهند. لوله های فولادی کربنی بدون درز ASTM SA179 به دلیل خواص انتقال حرارت عالی و توانایی مقاومت در برابر فشارها و دماهای بالا، کاملاً برای این سیستم ها مناسب هستند.

مزایای مبدل های حرارتی ورق لوله ثابت

طراحی مقرون به صرفه:
- ساخت و ساز ساده بدون اجزای شناور، کاهش هزینه های تولید و نگهداری.
راندمان بالا:
- سطح بزرگ لوله ها امکان انتقال حرارت کارآمد بین سیالات را فراهم می کند.
دوام:
- طراحی های ورق لوله ثابت محکم هستند و قادر به تحمل شرایط عملیاتی سخت هستند.
طیف گسترده ای از کاربردها:
- مناسب برای سیالات مختلف، از جمله مایعات و گازها، که آنها را برای صنایع مختلف همه کاره می کند.

4. کاربردهای لوله های بدون درز ASTM SA179

از لوله های فولادی کربنی بدون درز ASTM SA179 در طیف گسترده ای از کاربردهای صنعتی که در آن انتقال حرارت کارآمد ضروری است، استفاده می شود. این لوله ها به ویژه برای مبدل های حرارتی ورق لوله ثابت که تحت فشار و دمای بالا کار می کنند، مناسب هستند.

زمینه های اصلی کاربرد

صنعت پتروشیمی:
- در مبدل های حرارتی برای فرآیندهای پالایش، کارخانه های شیمیایی و تاسیسات فرآوری گاز استفاده می شود.
تولید برق:
- در کندانسورهای بخار، بخاری های آب تغذیه و سایر مبدل های حرارتی حیاتی در نیروگاه ها.
صنعت نفت و گاز:
- مناسب برای سکوهای دریایی، خطوط لوله و کارخانه های فرآوری که در آن انتقال حرارت قابل اعتماد بسیار مهم است.
سیستم های HVAC:
- در سیستم های گرمایش، تهویه و تهویه مطبوع در مقیاس بزرگ برای خنک کننده و گرمایش استفاده می شود.
صنایع غذایی و آشامیدنی:
- در مبدل های حرارتی بهداشتی برای فرآیندهایی که نیاز به انتقال حرارت و تمیزی با کیفیت بالا دارند.
فرآوری شیمیایی:
- ایده آل برای راکتورها و مبدل های حرارتی در کارخانه های تولید مواد شیمیایی.
