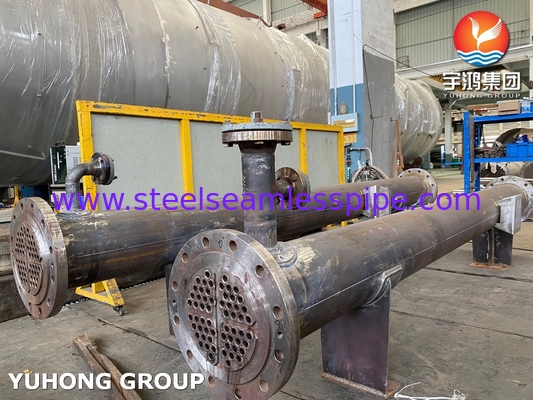

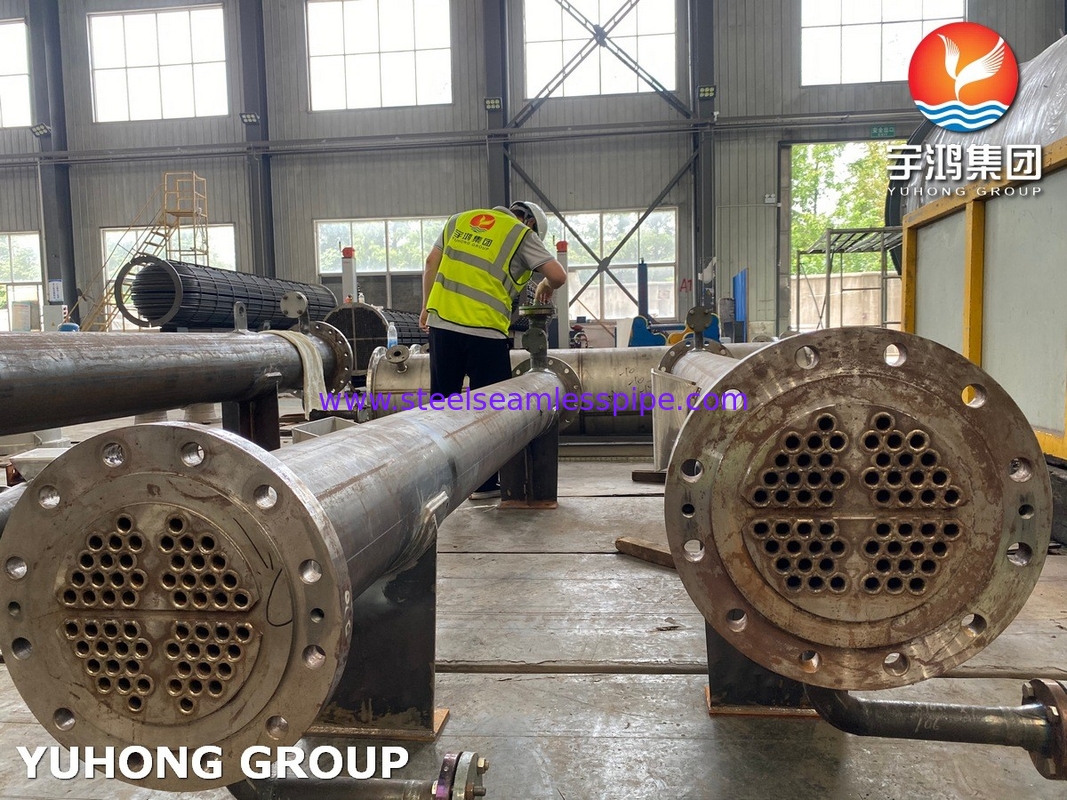

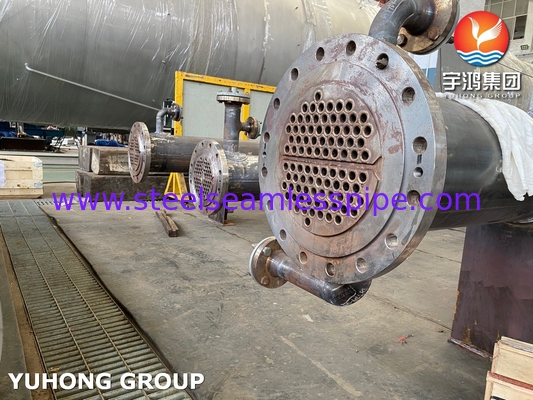

شیل و مبادله گرما لوله با لوله های SS31803 SA-106 درجه B Shell ASME بخش VIII

مبادله گرما شیل و لوله با لوله های SS31803 و SA-106 درجه B Shell ASME بخش VIII

• ​دوام: لوله های SS31803 در محیط های خشن در برابر خوردگی فشار کلرید مقاوم هستند.
• ​ردیابی: MTCs کامل (تصدیق نامه های آزمایش آسیاب) برای تمام مواد.
• ​انطباق جهانی: مطابق با استانداردهای ASME، PED 2014/68/EU و EN 13445 است.

SS31803 لوله ها و SA-106 کلاس B Shellساخت و ساز​

• ​پوسته: ASME SA106 فولاد کربن درجه B (مقاومت در برابر دمای بالا / فشار).
• ​لوله ها: ASTM SA789 UNS S31803 فولاد ضد زنگ دوگانه (مقاومت بهتر در برابر خوردگی کلرید، ایده آل برای کاربردهای دریایی / شیمیایی).
• ​اجزاي مهم:
  • ​صفحه لوله: SA266-4N + SS31803 پوشش داده شده (طراحی ضد خوردگی دو لایه ای).
  • ​بافل ها/پلاک های پشتیبان: SA516-70 فولاد کربن (سالمیت ساختاری بالا).
  • ​فلنج ها و تثبیت کننده ها: SA193-B7/SA194-2H بولت ها و مغز های استود (پست های محکم و با ASME مطابقت دارند).

​

​انطباق با بخش 1 بخش VIII ASME​

• ردیابی کامل مواد و فرآیندهای ساخت
• با استفاده از روش های هیدروستاتیک / پنوماتیک با فشار 1.5 × فشار طراحی آزمایش شده است.

​

​طراحی قابل تنظیم​

• ​​​تنظیمات اختیاری: طرح های لوله ثابت، لوله U یا سر شناور.
• ​لوازم جانبی: برچسب های نام SA240-304، لوله های بلند SA516-70N و راس های زمین SA36 (امنیت الکتروشیمیایی).

​​مشخصات عملکرد​

• ​حداکثر فشار طراحی شده: 1500 psi (جانب پوسته) ، 1200 psi (جانب لوله).
• ​محدوده دما: -20°C تا 350°C
• ​سطح رو تموم کن: 3.2μm Ra برای کارایی بهینه انتقال گرما.

جدول مشخصات فنی​
