Трубный Пучок ASME SA213 TP316L Решетка SA350 LF2 CL1N для Нефтегазовой и Химической Промышленности

جزئیات محصول:

محل منبع:	چین
نام تجاری:	YUHONG
گواهی:	ASME , ASTM , U STAMP
شماره مدل:	دسته لوله، ورق لوله

پرداخت:

مقدار حداقل تعداد سفارش:	1 مجموعه.
قیمت:	1 - 1000000 USD
جزئیات بسته بندی:	قاب چوبی تخته چندلا / قاب آهنی / بسته با درپوش پلاستیکی
زمان تحویل:	25 - 90 روز
شرایط پرداخت:	T/T، L/C
قابلیت ارائه:	50 مجموعه در هر ماه

مخاطب

همه محصولات

لوله بدون درز از جنس استنلس استیل (331)

لوله بدون درز از جنس استنلس استیل (322)

لوله فولادی ضد زنگ دوبلکس (134)

لوله فولادی ضد زنگ دوبلکس (36)

لوله سوزن (156)

لوله باله (703)

مبدل حرارتی (28)

لوله مبدل حرارتی (458)

بسته لوله مبادله گرما (49)

صفحه لوله مبدل حرارتی (125)

بافل مبادله گرما (39)

کولر (11)

مخازن تحت فشار (4)

لوله جوش داده شده از جنس استنلس استیل (61)

لوله جوش داده شده از جنس استنلس استیل (132)

آلیاژ نیکل لوله (273)

لوله آلیاژ نیکل (101)

لوله آلیاژ مس (250)

لوله فولادی آلیاژی (210)

لوله تیتانیومی (20)

لوله آنیل روشن (172)

لوله دیگ بخار (152)

اتصالات فولادی (860)

فلنج فولادی (659)

دیگران (404)

قطعات پوشش (8)

توضیحات محصول جزئیات

Трубный Пучок ASME SA213 TP316L Решетка SA350 LF2 CL1N для Нефтегазовой и Химической Промышленности

Yuhong Group Co., Ltd. — ведущий китайский производитель и поставщик теплообменного оборудования и комплектующих. Основная продукция: кожухотрубные теплообменники, аппараты воздушного охлаждения (АВО), сосуды под давлением, а также трубы (гладкие, U-образные, оребренные), трубы-змеевики, трубные решетки, перегородки, крышки и другие компоненты теплообменных аппаратов. Изделия сертифицированы по ASME U, S, PP, ISO 9001:2015 и ISO 14001:2015.

Описание продукции

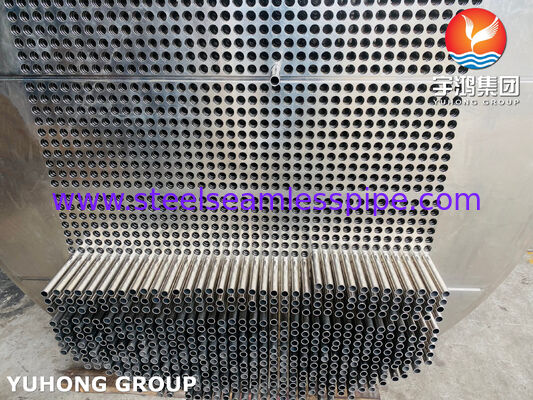

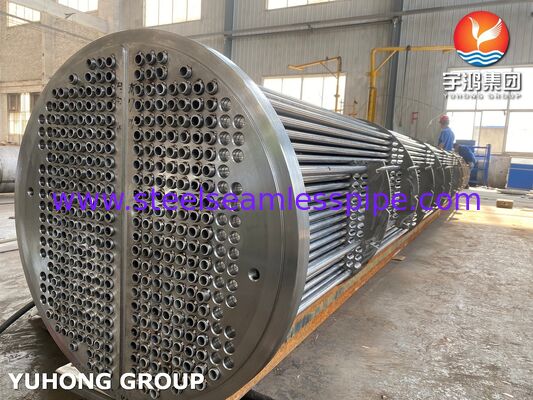

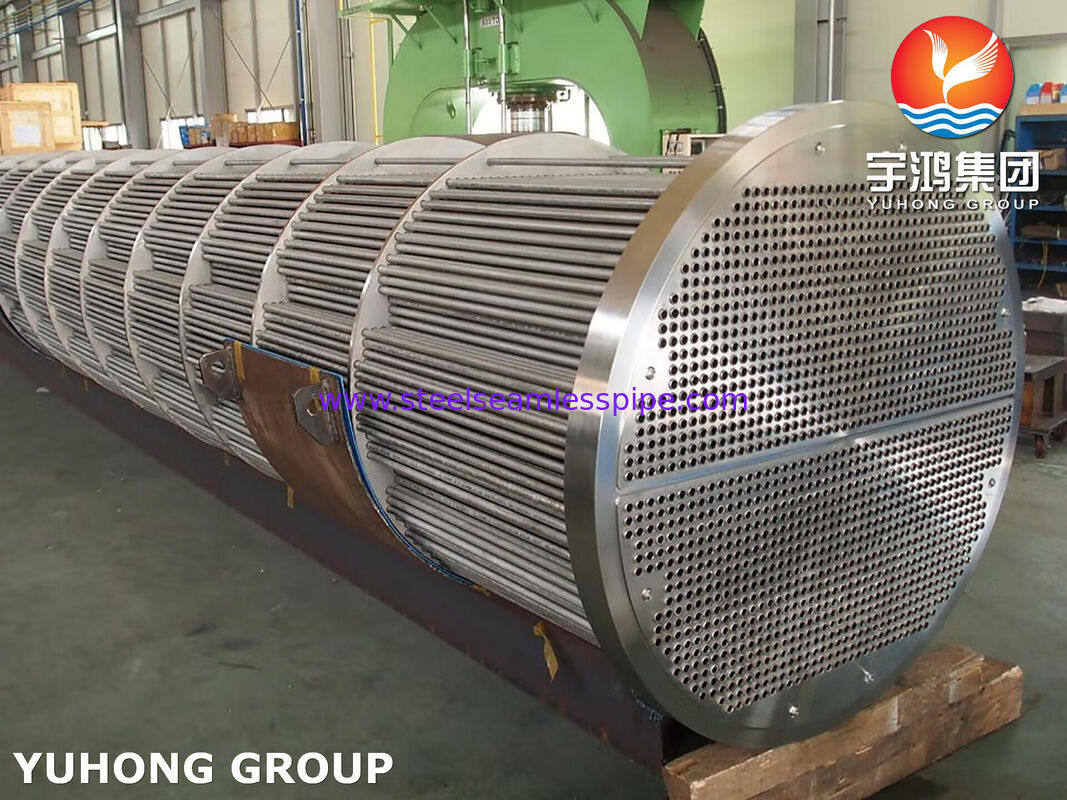

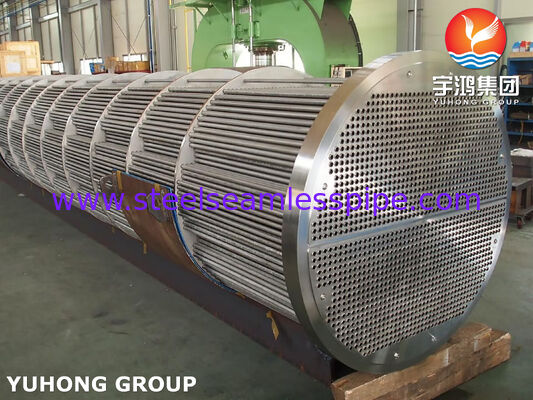

Трубный пучок — основной теплообменный элемент кожухотрубного аппарата, состоящий из пучка теплообменных труб, закрепленных в трубной решетке. В данной конструкции используются трубы из аустенитной нержавеющей стали ASME SA213 TP316L (UNS S31603) и трубная решетка из низкотемпературной ковки ASME SA350 LF2 CL1N. Такая комбинация материалов обеспечивает надежную работу в средах, требующих высокой коррозионной стойкости и сохранения ударной вязкости при низких температурах до −46°C.

Основные компоненты и материал

Компонент	Материал / Стандарт	Ключевая характеристика
Теплообменные трубы	ASME SA213 TP316L (аустенитная нержавеющая сталь, UNS S31603)	Коррозионная стойкость в хлоридсодержащих средах, устойчивость к межкристаллитной коррозии после сварки, низкое содержание углерода (≤0,035%)

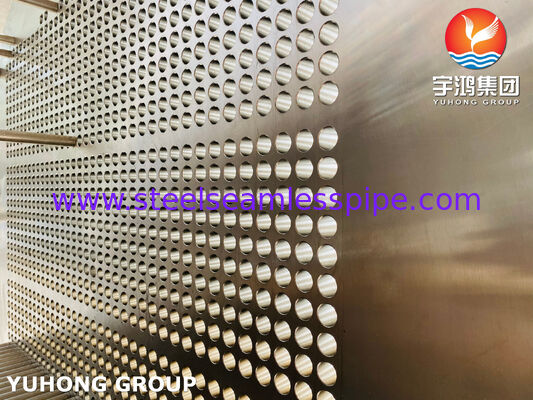

Трубная решетка	ASME SA350 LF2 CL1N (низкотемпературная углеродистая ковка)	Высокая ударная вязкость при температурах до −46°C, применение в криогенных и холодных сервисах

Технические характеристики

Параметр	SA213 TP316L (трубы)	SA350 LF2 CL1N (решетка)
Предел прочности (MПа)	≥485	485-655
Предел текучести (MПа)	≥170	≥250
Относительное удлинение (%)	≥35	≥22
Ударная вязкость (CVN)	соответствует ASME	≥27 Дж при −46°C (Charpy V-notch)
Твердость	≤192 HBW / ≤90 HRB	по требованию заказчика

Испытания и требования к качеству

Гидростатическое испытание - Hydrostatic test (по ASME VIII Div.1 / TEMA)
Радиографический контроль сварных швов (РК) - Radiographic examination (RT)
Ультразвуковая дефектоскопия труб и решетки (УЗК) - Ultrasonic testing (UT)
Капиллярный контроль (цветная дефектоскопия) - PT - Liquid penetrant testing
Испытание на твердость (HBW / HRB) - Hardness test
Механические испытания (растяжение, ударная вязкость при −46°C) - Tensile and Charpy V-notch test
Анализ химического состава (спектрометрия) - Chemical analysis (spectrometry)
Контроль геометрических размеров (шаг труб, зазоры, перпендикулярность решетки) - Dimensional inspection

Преимущества и технологические особенности

Коррозионная стойкость и свариваемость: TP316L содержит 2,0-3,0% молибдена, что обеспечивает отличную устойчивость к питтинговой и щелевой коррозии в хлоридных средах.
Высокая рабочая температура и давление: SA213 TP316L работает в диапазоне от криогенных температур до +870°C.
Низкотемпературная надежность: Ковкая решетка из SA350 LF2 CL1N прошла ударные испытания Шарпи при −46°C.
Полная отслеживаемость: Для труб и решетки предоставляются сертификаты на плавку и отчеты сторонних инспекций.
Поставка строго по чертежам заказчика: Обеспечивается выбор шага труб, количество ходов, диаметры сопел и любые особые требования спецификации.

Области применения

Нефтегазопереработка и нефтехимия (технологические потоки с высоким содержанием серы, водорода, хлоридов)
Заводы по производству сжиженного природного газа (СПГ) и установки низкотемпературной сепарации газа
Коксохимическое производство и объекты «холодной» переработки попутного нефтяного газа
Энергетика (системы регенерации тепла уходящих газов)
Судостроение (системы охлаждения главных и вспомогательных двигателей)
Химическая и пищевая промышленность (установки, требующие нержавеющих материалов на кислотных / щелочных средах)

Индивидуальная настройка и сопутствующие услуги

Yuhong Group предлагает полное инжиниринговое сопровождение: от подбора материалов до авторского надзора при пусконаладке. Для трубных пучков ASME SA213 TP316L / решетка ASME SA350 LF2 CL1N доступны:

Нанесение антикоррозионного покрытия на корпус теплообменника и приварные детали по стандартам NACE или ISO 12944
Установка дополнительных приборов КИПиА для контроля температуры / вибрации пучка
Сертификация оборудования по стандарту ЕАЭС (сертификат ТР ТС) и получение разрешения Ростехнадзора
