ASTM A234 WP5 لوله بدون درز از فلز آلیاژ B16.9

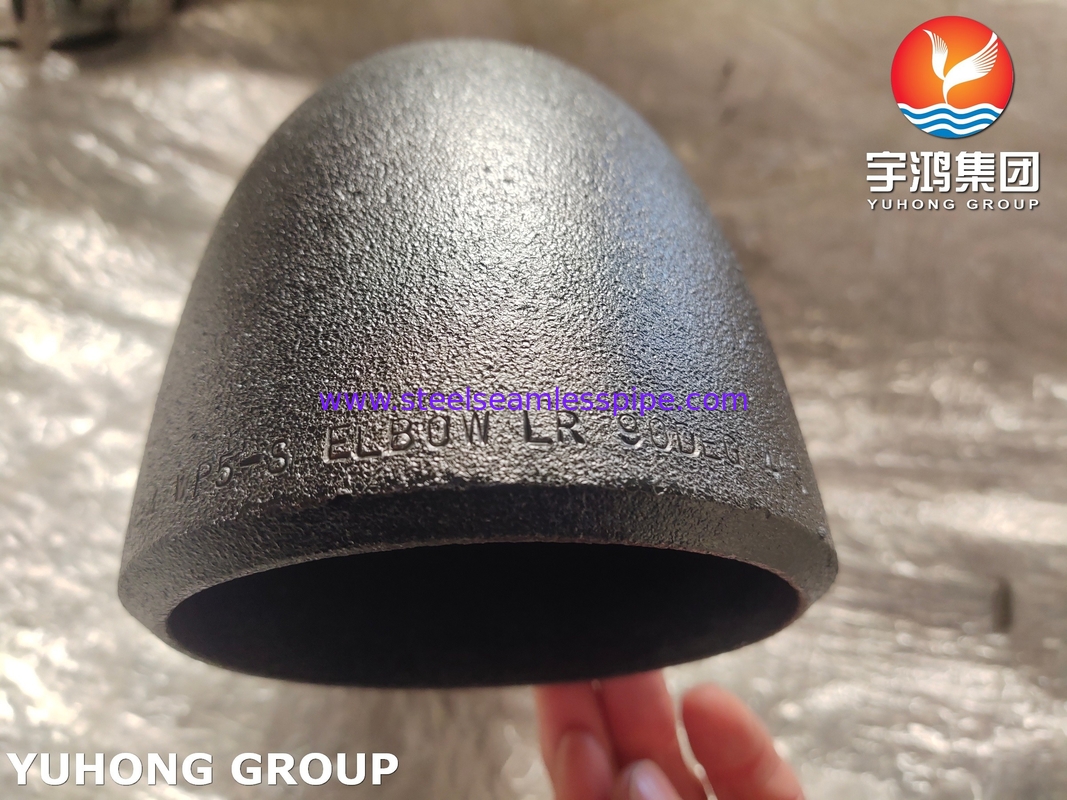

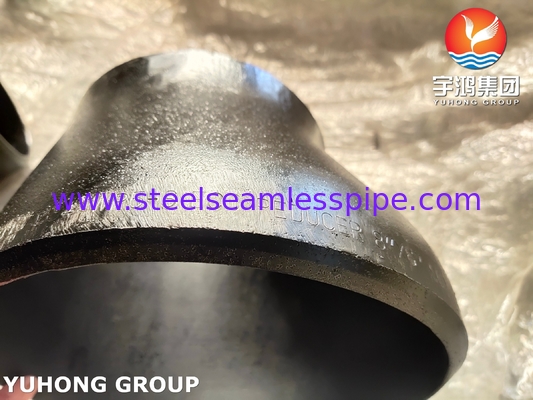

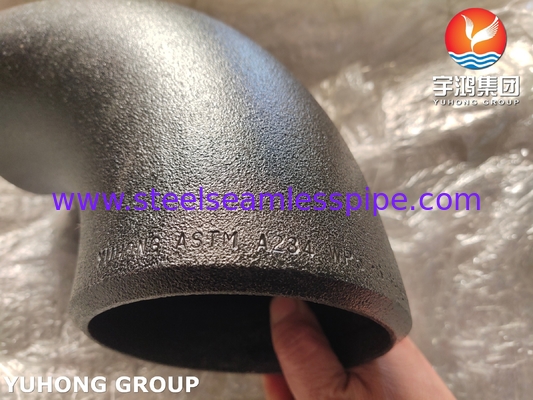

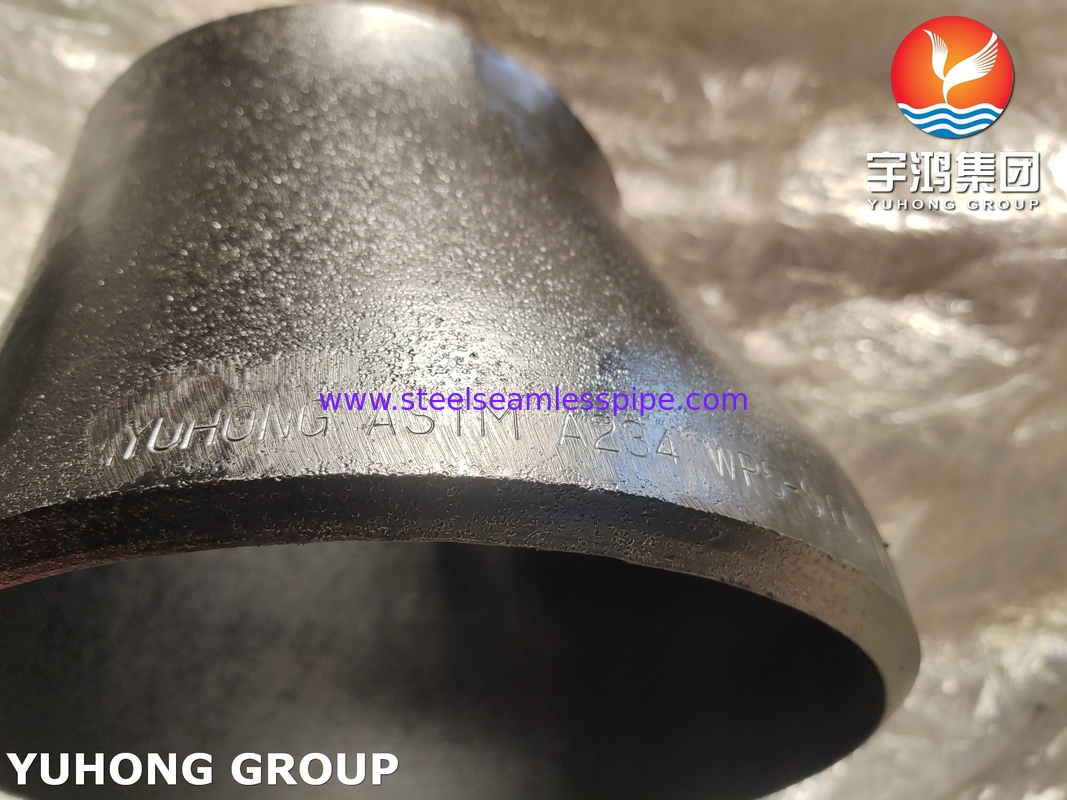

ASTM A234 WP5 اتصالات لوله فولادی آلیاژی بدون درز جوش داده شده با لب به لب B16.9

ASTM A234این استاندارد اتصالات فولادی کربنی آهنگری شده و اتصالات فولادی آلیاژی را برای سازه های بدون درز و جوش داده شده که توسط آخرین نسخه های ASME B16.9، B16.11، MSS-SP-79، MSS-SP-83، MSS-SP-95 و MSS-SP-97 پوشش داده شده اند، پوشش می دهد. این اتصالات در ساخت خطوط لوله تحت فشار و مخازن تحت فشار استفاده می شوند و می توانند در دماهای متوسط ​​تا بالا استفاده شوند. اتصالات که با این استانداردهای ASME و MSS متفاوت هستند، باید مطابق با الزامات تکمیلی S58 مشخصات A960/A960M ارائه شوند.

ASTM A234 WP5اتصالات لوله فولادی آلیاژی با ASTM A234 "مشخصات اتصالات لوله فولادی کربنی و آلیاژی آهنگری شده برای سرویس دمای متوسط ​​و بالا" مطابقت دارند. آنها متعلق به فولاد کم آلیاژ هستند که حاوی کروم (Cr) و مولیبدن (Mo) هستند و مقاومت در برابر اکسیداسیون و استحکام در دمای بالا را افزایش می دهند. آنها عمدتاً برای محدوده دمای کاری -29 درجه سانتیگراد تا 577 درجه سانتیگراد (-20 درجه فارنهایت تا 1070 درجه فارنهایت) مناسب هستند و برای محیط های با دمای بالا و فشار بالا مناسب هستند.

ASTM A234 WP5 اتصالات فولادی آلیاژیالزامات شیمیایی

ASTM A234 WP5 اتصالات فولادی آلیاژیخواص مکانیکی

ASTM A234 WP5 الزامات ساخت و عملیات حرارتی اتصالات لوله آلیاژی

1.فرآیند تولید:اتصالات لوله با آهنگری، نورد، ماشینکاری یا ترکیبی از این فرآیندها تولید می شوند.

2. عملیات حرارتی:تمام اتصالات لوله WP5 باید پس از شکل دهی نهایی تحت عملیات حرارتی نرمالیزه و تمپر قرار گیرند.

• نرمالیزه کردن شامل گرم کردن اتصالات لوله به بالای دمای آستنیته کردن، نگه داشتن آن به طور یکنواخت و سپس خنک کردن آن در هوای ساکن است. این کار اندازه دانه را اصلاح می کند، ریزساختار را همگن می کند و خواص مکانیکی را بهبود می بخشد.
• تمپر کردن شامل گرم کردن مجدد اتصالات لوله به دمای مناسب زیر نقطه بحرانی پس از نرمالیزه کردن، معمولاً در محدوده 650-750 درجه سانتیگراد، نگه داشتن آن به مدت کافی و سپس خنک کردن آن، معمولاً در هوا است. این کار تنش های نرمالیزه و کار سرد را از بین می برد، چقرمگی، شکل پذیری و پایداری ابعادی را بهبود می بخشد و استحکام و سختی نهایی را تنظیم می کند.

عملیات حرارتی مناسب برای اطمینان از اینکه اتصالات لوله آلیاژی ASTM A234 WP5 به استحکام، چقرمگی، خواص در دمای بالا و مقاومت در برابر خوردگی هیدروژنی مورد نیاز دست می یابند، بسیار مهم است.

ASTM A234 WP5 الزامات ساخت و آزمایش فولاد آلیاژی

• فرآیند:آهنگری گرم و ماشینکاری، که نیاز به عملیات حرارتی نرمالیزه و تمپر دارد.
• آزمایش:تجزیه و تحلیل ترکیب شیمیایی (تشخیص طیف سنجی)؛ آزمایش عملکرد مکانیکی (کشش، آزمایش ضربه)؛ تست سختی (سختی برینل HB ≤ 197)؛ آزمایش غیر مخرب (UT/RT با توجه به الزامات سفارش).

ASTM A234 WP5 اتصالات فولادی آلیاژی در مقایسه با سایر درجه ها

کاربرد اتصالات فولادی آلیاژی ASTM A234 WP5

• پتروشیمی:خطوط لوله فرآیند با دمای بالا در پالایشگاه های نفت، مانند خطوط لوله برای کراکینگ کاتالیزوری، هیدروژنه کردن و اصلاح.

• تولید برق زغال سنگ:خطوط لوله بخار با دمای بالا، سوپرهیترها و سیستم های اتصال مجدد گرم کننده برای دیگ های نیروگاه.

• نیروی هسته ای:برخی از سیستم های خط لوله کمکی.

• سایر صنایع:هر سیستم خط لوله ای که نیاز به عملکرد رسانه ها در محدوده دمایی 540 درجه سانتیگراد تا 650 درجه سانتیگراد (1000 درجه فارنهایت تا 1200 درجه فارنهایت) داشته باشد.
