لوله بدون درز فولاد ضد زنگ ASME SA213 TP304 برای دیگ بخار
ASME SA213 TP304 (UNS S30400) یک استاندارد لوله بدون درز فولاد ضد زنگ آستنی است که به طور خاص برای سرویس دیگ بخار، سوپر هیتر و مبدل حرارتی تعیین شده است. این مشخصات شامل لوله‌های با حداقل ضخامت دیواره است که در محیط‌های با دمای بالا و فشار بالا کار می‌کنند و در آن مقاومت در برابر خوردگی و یکپارچگی مکانیکی حیاتی هستند.
گروه Yuhong با مسئولیت محدود لوله‌های بدون درز ASME SA213 TP304 را با قابلیت ردیابی کامل مواد و پشتیبانی بازرسی شخص ثالث (ABS، DNV، BV، PED، GOST) عرضه می‌کند. با بیش از 25 سال تجربه در تولید لوله‌های فولاد ضد زنگ آستنی و آلیاژ نیکل، ما تخصص ویژه‌ای در کاربردهای لوله دیگ بخار داریم که در آن کنترل اندازه دانه و پارامترهای بازپخت محلول مستقیماً بر عمر سرویس تأثیر می‌گذارد.
ترکیب شیمیایی (ASTM A213 / ASME SA213)
| عنصر |
ترکیب (%) |
الزامات استاندارد |
| کربن (C) |
≤ 0.08 |
حداکثر |
| منگنز (Mn) |
≤ 2.00 |
حداکثر |
| فسفر (P) |
≤ 0.045 |
حداکثر |
| گوگرد (S) |
≤ 0.030 |
حداکثر |
| سیلیکون (Si) |
≤ 1.00 |
حداکثر |
| کروم (Cr) |
18.0 - 20.0 |
محدوده |
| نیکل (Ni) |
8.0 - 11.0 |
محدوده |
نام UNS: S30400 | Werkstoff NR: 1.4301 | معادل GB: 06Cr19Ni10
خواص مکانیکی (پس از بازپخت محلول)
| خاصیت |
مقدار |
الزامات |
| مقاومت کششی (حداقل) |
515 مگاپاسکال (75 ksi) |
ASTM A213 |
| مقاومت تسلیم (حداقل) |
205 مگاپاسکال (30 ksi) |
انحراف 0.2% |
| ازدیاد طول (حداقل) |
35% (در 2 اینچ یا 50 میلی‌متر) |
طولی |
| سختی (حداکثر) |
192 HBW / 90 HRB |
برینل / راکول |
| دمای بازپخت محلول. |
حداقل 1040 درجه سانتیگراد (1900 درجه فارنهایت) |
کوئنچ آب یا خنک‌سازی سریع |
منبع: الزامات مشخصات ASTM A213 / ASME SA213
فرآیند تولید و کنترل کیفیت
مسیر تولید
- فرآیند: بدون درز - گرم تمام شده یا سرد تمام شده، طبق مشخصات
- عملیات حرارتی: بازپخت محلول برای تمام لوله‌های TP304 الزامی است؛ کنترل اندازه دانه طبق ASTM E112
- پرداخت سطح: گزینه‌های ترشی، بازپخت روشن یا پولیش شده موجود است
آزمایشات اجباری (طبق ASME SA213)
هر دسته لوله تحت بازرسی‌های زیر قرار می‌گیرد:
- تجزیه و تحلیل ترکیب شیمیایی با تأیید PMI (شناسایی مثبت مواد)
- آزمایش کشش - تأیید مقاومت کششی و تسلیم
- آزمایش سختی - برینل یا راکول طبق مشخصات
- آزمایش صاف کردن - دوام و استحکام را تأیید می‌کند
- آزمایش شعله‌ور کردن - قابلیت کار برای انبساط لوله را ارزیابی می‌کند
- آزمایش هیدرواستاتیک یا آزمایش الکتریکی غیر مخرب (جریان گردابی / اولتراسونیک)

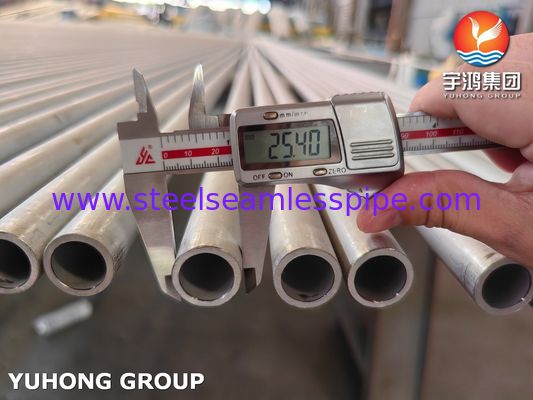

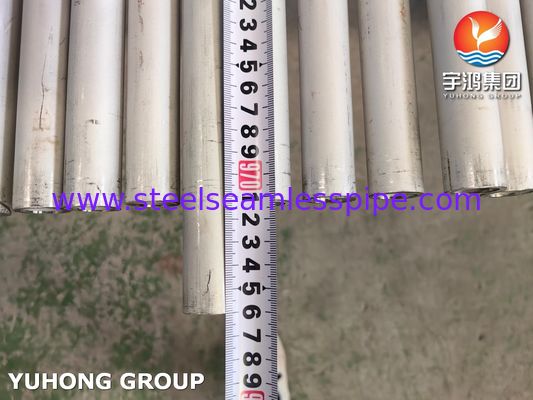

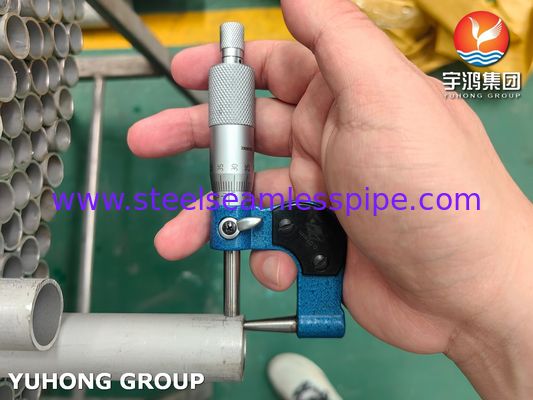

- بازرسی ابعادی - تأیید تلرانس OD، WT، طول
- آزمایش خوردگی بین دانه‌ای - در صورت مشخص شدن در سفارش خرید
ملاحظات مهم تولید
- دمای بازپخت محلول باید حداقل به 1040 درجه سانتیگراد برسد برای اطمینان از انحلال کامل کاربید و مقاومت بهینه در برابر خوردگی
- خنک‌سازی سریع (کوئنچ آب) برای جلوگیری از حساسیت و حفظ مقاومت در برابر خوردگی بین دانه‌ای ضروری است
- پرداخت سرد تلرانس‌های ابعادی دقیق‌تری را فراهم می‌کند: ±0.10 میلی‌متر برای ODکمتر از 25.4 میلی‌متر، ±0.15 میلی‌متر برای 25.4-38.1 میلی‌متر
قابلیت تولید تکمیلی
گروه Yuhong پشتیبانی تولید یکپارچه را برای مجموعه‌های کامل لوله مبدل حرارتی و دیگ بخار ارائه می‌دهد:
| قطعه / سرویس |
قابلیت / در دسترس بودن درجه |
| لوله‌های U شکل |
شعاع سفارشی، تا طول پای 15.24 متر |
| بسته‌های لوله |
مونتاژ کامل با صفحات لوله و بافل‌ها |
| صفحات لوله |
فولاد کربن، فولاد ضد زنگ، درجه‌های آلیاژی |
| بافل‌ها / صفحات پشتیبانی |
دریلینگ و ماشین‌کاری سفارشی |
| لوله‌های پره دار |
سطح افزایش یافته برای راندمان انتقال حرارت |
| هد / کانال |
اجزای مخزن تحت فشار |
| گواهینامه MTC |
EN 10204 3.1 یا 3.2 با TPI (BV، SGS، DNV، ABS) |
این شرکت مجموعه‌های کامل قطعات تحت فشار را با سازگاری مواد در تمام اجزای مبدل حرارتی عرضه می‌کند و از هماهنگی متالورژیکی و ابعادی ثابت اطمینان حاصل می‌کند.
محدوده ابعادی (ASME SA213)
| پارامتر |
محدوده |
| قطر خارجی |
3.2 میلی‌متر - 127 میلی‌متر (1/8 اینچ - 5 اینچ) |
| ضخامت دیواره |
0.4 میلی‌متر - 12.7 میلی‌متر (0.015 اینچ - 0.500 اینچ) حداقل ضخامت دیواره |
| طول |
سفارشی تا 32 متر (صاف)؛ U شکل موجود است |
طبق مشخصات ASME SA213 - اندازه‌های خارج از این محدوده ممکن است با توافق ویژه ارائه شوند
محدوده کاربرد
لوله‌های بدون درز ASME SA213 TP304 برای موارد زیر مشخص شده‌اند:
- لوله‌های دیگ بخار - بخش‌های سوپر هیتر دیگ بخار آبی و لوله‌ای
- مبدل‌های حرارتی - طرح‌های پوسته و لوله، U شکل و صفحات لوله ثابت
- کندانسورها - کندانسورهای سطحی بخار و سیستم‌های کمکی
- مخازن تحت فشار - لوله‌های داخلی در سرویس دمای بالا
- کارخانه‌های پتروشیمی - هیترهای فرآیند و لوله‌های اصلاح کننده
- تولید برق - نیروگاه‌های معمولی و سیکل ترکیبی
- سرویس پالایشگاه - انتقال حرارت واحد نفت خام و خلاء
محدودیت دما: سرویس متناوب تا 870 درجه سانتیگراد؛ سرویس مداوم تا 920 درجه سانتیگراد (مقاومت اکسیداسیون کاهش یافته بالاتر از 800 درجه سانتیگراد)
سوالات فنی متداول
TP304 چگونه با TP304L برای سرویس دیگ بخار متفاوت است؟
تفاوت محتوای کربن کلیدی است: TP304 دارای حداکثر 0.08% کربن (مقاومت بالاتر در دماهای بالا) است، در حالی که TP304L دارای حداکثر 0.035% کربن (قابلیت جوشکاری بهتر) است. برای کاربردهای دیگ بخار بالاتر از 525 درجه سانتیگراد،TP304 ترجیح داده می‌شود زیرا محتوای کربن به مقاومت خزشی در دمای بالا کمک می‌کند؛ 304L ممکن است حداقل الزامات مقاومت را در دماهای بالا برآورده نکند.
دمای بازپخت محلول مشخص شده برای SA213 TP304 چیست؟
ASME SA213 نیاز به عملیات حرارتی در حداقل دمای 1040 درجه سانتیگراد (1900 درجه فارنهایت) دارد که با خنک‌سازی سریع (آب یا سایر رسانه‌های کوئنچ سریع) برای حفظ مقاومت در برابر خوردگی و جلوگیری از حساسیت دنبال می‌شود.
