مبدل حرارتی پوسته و لوله از نوع سر شناور برای گرمکن گاز دم ASME U STAMP

جزئیات محصول:

محل منبع:	چین
نام تجاری:	YUHONG HEAT EXCHANGER
گواهی:	ASME Section VIII Divison 1
شماره مدل:	نوع سر شناور

پرداخت:

مقدار حداقل تعداد سفارش:	1SET
قیمت:	قابل مذاکره
جزئیات بسته بندی:	جعبه های چوبی استاندارد یا بسته بندی های سفارشی بر اساس نیاز مشتری.
زمان تحویل:	60-90 روز
شرایط پرداخت:	T/T، L/C در دید
قابلیت ارائه:	10 ست در ماه

مخاطب

همه محصولات

لوله بدون درز از جنس استنلس استیل (290)

لوله بدون درز از جنس استنلس استیل (277)

لوله فولادی ضد زنگ دوبلکس (127)

لوله فولادی ضد زنگ دوبلکس (29)

لوله سوزن (107)

لوله باله (631)

مبدل حرارتی (17)

لوله مبدل حرارتی (424)

بسته لوله مبادله گرما (37)

صفحه لوله مبدل حرارتی (116)

بافل مبادله گرما (36)

کولر (8)

مخازن تحت فشار (4)

لوله جوش داده شده از جنس استنلس استیل (57)

لوله جوش داده شده از جنس استنلس استیل (114)

آلیاژ نیکل لوله (261)

لوله آلیاژ نیکل (79)

لوله آلیاژ مس (227)

لوله فولادی آلیاژی (184)

لوله تیتانیومی (10)

لوله آنیل روشن (153)

لوله دیگ بخار (145)

اتصالات فولادی (804)

فلنج فولادی (590)

دیگران (391)

قطعات پوشش (7)

توضیحات محصول جزئیات

مواد:	فولاد ضد زنگ، فولاد کربن، فولاد آلیاژ	درخواست ها:	بخاری گاز دم
صنعت:	صنعت کود	استاندارد طراحی:	بخش ASME VIII ، TEMA (انجمن تولید کنندگان مبدل لوله ای)
طراحی:	HTRI، PV Elite، AutoCAD، GstarCAD، ProHE	قلمه:	حداکثر ضخامت 30 میلی متر
انتهای ظرف:	تا 3 متر دیا و ضخامت 25 میلی متر	متحرک:	حداکثر 30 میلی متر THK
حفاری:	400 میلی متر THK و 4000 DIA	جوش:	gtaw ، اره
شات بلاستینگ:	سندبلاست	آزمون:	تست PMI
برجسته کردن:	مبدل حرارتی لوله پوسته U,مبدل حرارتی لوله سر شناور,مبدل حرارتی لوله گرمکن گاز دم , Floating Head Tube Heat Exchanger , Tail Gas Heater Tube Exchanger

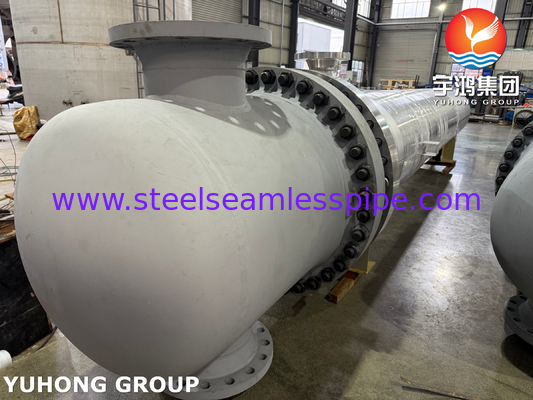

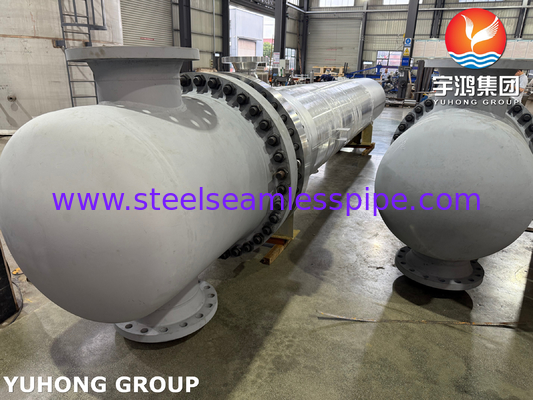

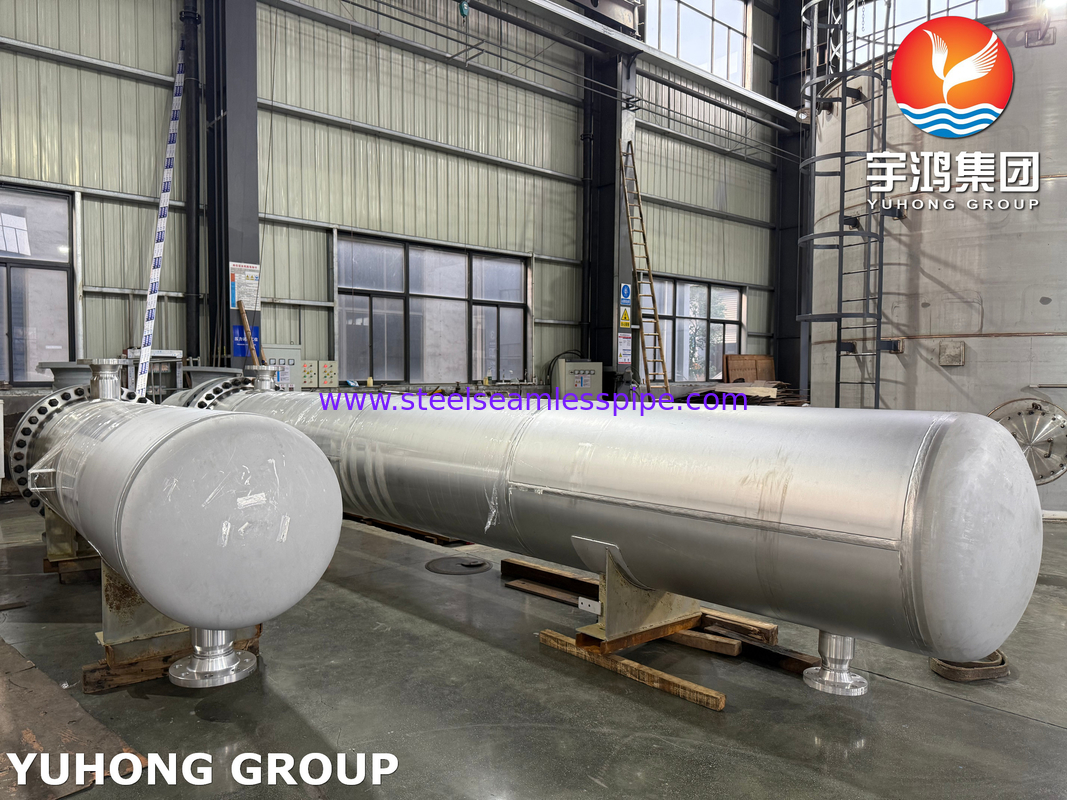

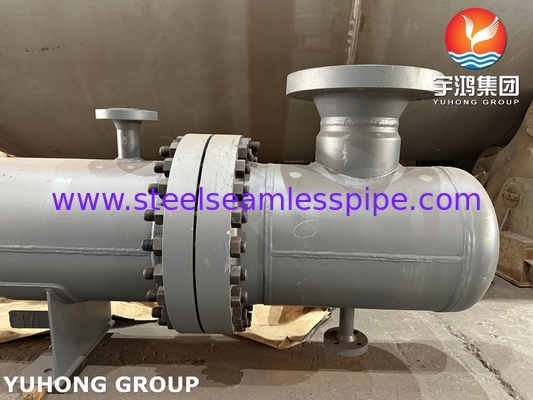

مبدل حرارتی پوسته و لوله از نوع سر شناور برای هیتر گاز دم ASME U STAMP

YUHONG مبدل حرارتی پوسته و لوله – نوع سر شناور, طراحی و ساخت مطابق با ASME Section VIII Div. 1 و دارای گواهی ASME U Stamp است. طراحی سر شناور امکان جداسازی، تمیز کردن و نگهداری آسان را فراهم می کند و آن را برای گرمایش گاز دم در کاربردهای صنعتی پر تقاضا ایده آل می کند.

مزایای مبدل های حرارتی ثابت

در حالی که این محصول از نوع سر شناور است، شایان ذکر است که مزایای مبدل های حرارتی صفحه لوله ثابت وجود دارد که اغلب برای کاربردهای کمتر پیچیده مناسب هستند:

مقرون به صرفه: طرح های صفحه لوله ثابت ساده تر ساخته می شوند و در مقایسه با انواع سر شناور مقرون به صرفه تر هستند.
طراحی فشرده: به فضای کمتری نیاز دارند و برای نصب در فضاهای محدود ایده آل هستند.
دوام: مبدل های صفحه لوله ثابت با نداشتن قطعات متحرک، محکم هستند و عمر طولانی را در کاربردهای با دمای کم تا متوسط ارائه می دهند.
عملکرد بدون نشتی: دسته های لوله جوش داده شده، خطر نشت خارجی را از بین می برند.

فرآیند تولید

تولید مبدل حرارتی پوسته و لوله از نوع سر شناور شامل مراحل کلیدی زیر است:

مرحله	شرح
طراحی	طراحی سفارشی با استفاده از نرم افزارهای پیشرفته (مانند HTRI، PV Elite) برای برآورده کردن الزامات ASME و مشتری ایجاد می شود.
برش مواد	برش با دقت بالا مواد خام (صفحات پوسته، لوله ها، صفحات لوله) با استفاده از دستگاه های برش پلاسما یا لیزر CNC.
نورد پوسته	صفحات پوسته با استفاده از دستگاه های نورد هیدرولیکی به شکل استوانه ای نورد می شوند و به صورت طولی جوش داده می شوند.
ساخت صفحه لوله	صفحات لوله با دقت بالا سوراخ می شوند تا با آرایش لوله و فواصل مرکز هم تراز شوند.
وارد کردن لوله	لوله های تبادل حرارت با توجه به آرایش مشخص شده در صفحات لوله وارد می شوند.
انبساط لوله	لوله ها با استفاده از ابزارهای انبساط لوله مکانیکی یا هیدرولیکی در صفحات لوله منبسط می شوند تا از آب بندی بدون نشتی اطمینان حاصل شود.
مونتاژ سر	سرهای شناور و سرهای ثابت ساخته و مونتاژ می شوند و از هم ترازی با پوسته و دسته لوله اطمینان حاصل می شود.
سندبلاست	تمام اجزا سندبلاست می شوند تا آلاینده های سطحی از بین بروند و برای پوشش یا رنگ آمیزی آماده شوند.
جوشکاری	جوش های بحرانی (مانند سر به پوسته، اتصالات نازل) توسط جوشکاران واجد شرایط مطابق با استانداردهای ASME انجام می شود.
تست	تست هیدرواستاتیک، پنوماتیک و غیر مخرب (NDT) اطمینان حاصل می کند که مبدل الزامات فشار و کیفیت را برآورده می کند.
مونتاژ نهایی	اجزا مونتاژ می شوند و بازرسی های نهایی قبل از تحویل انجام می شود.

آرایش لوله و تلرانس ها

مبدل حرارتی پوسته و لوله از نوع سر شناور برای هیتر گاز دم و مربعی (90 درجه) برای عملکرد مبدل حرارتی بسیار مهم هستند.پارامتر

جزئیات	آرایش لوله
چیدمان های رایج شامل	مثلثی (30 درجه) و مربعی (90 درجه) برای انتقال حرارت و جریان بهینه هستند.گام لوله (فاصله مرکز)
معمولاً 1.25 برابر قطر خارجی لوله (OD) برای اطمینان از جریان سیال مناسب و استحکام مکانیکی.	تلرانس ها
تلرانس فاصله لوله به لوله:	±0.5 میلی متر. تلرانس سوراخ کاری صفحه لوله: ±0.2 میلی متر.عملکردهای مبدل حرارتی

مبدل حرارتی پوسته و لوله از نوع سر شناور برای هیتر گاز دم برای موارد زیر طراحی شده است:انتقال حرارت

: به طور موثر گرما را بین دو سیال (به عنوان مثال، گاز دم و محیط گرمایشی) بدون مخلوط کردن آنها تبادل می کند.مدیریت انبساط حرارتی
: طراحی سر شناور انبساط حرارتی دسته لوله را در خود جای می دهد و از تنش حرارتی جلوگیری می کند.تسهیل نگهداری
: سر شناور امکان برداشتن آسان دسته لوله برای تمیز کردن و بازرسی را فراهم می کند و از راندمان طولانی مدت اطمینان حاصل می کند.عملکرد در شرایط تنش بالا
: طراحی شده است تا در برابر فشارها و دماهای بالا مقاومت کند و آن را برای گرمایش گاز دم در پالایشگاه ها و کارخانه های شیمیایی مناسب می کند.

مبدل حرارتی پوسته و لوله از نوع سر شناور برای گرمکن گاز دم ASME U STAMP 0
