مبدل حرارتی پوسته و لوله API 660: راه حل انتقال حرارت برتر برای صنایع

بازجوشان نوع کتری، مبدل حرارتی نوع کتری، مبدل حرارتی نوع TEMA K، مبدل حرارتی پوسته و لوله API 660

TEMAاستانداردها برای “انجمن تولیدکنندگان مبدل های لوله ای” هستند و مجموعه ای از استانداردهایی هستند که توسط تولیدکنندگان پیشرو پوسته و لوله توسعه یافته اند.این استانداردها سبک مبدل حرارتی و تلرانس های ماشینکاری و مونتاژ را تعریف می کنند. یکی از مزایای انتخاب یک تولید کننده پوسته و لوله که بر اساس مشخصات TEMA می سازد این است که کاربر نهایی اطمینان حاصل می کند که یک قطعه تجهیزات را دریافت و نصب می کند که بر اساس مشخصات و معیارهای خاص ساخته شده است.

TEMA C – خدمات عمومی
TEMA B – خدمات شیمیایی
TEMA R – خدمات پالایشگاهی

API 660استانداردی است که الزامات خاصی را برای طراحی، ساخت، بازرسی، آزمایش و حمل و نقل مبدل های حرارتی پوسته و لوله شرح می دهد.

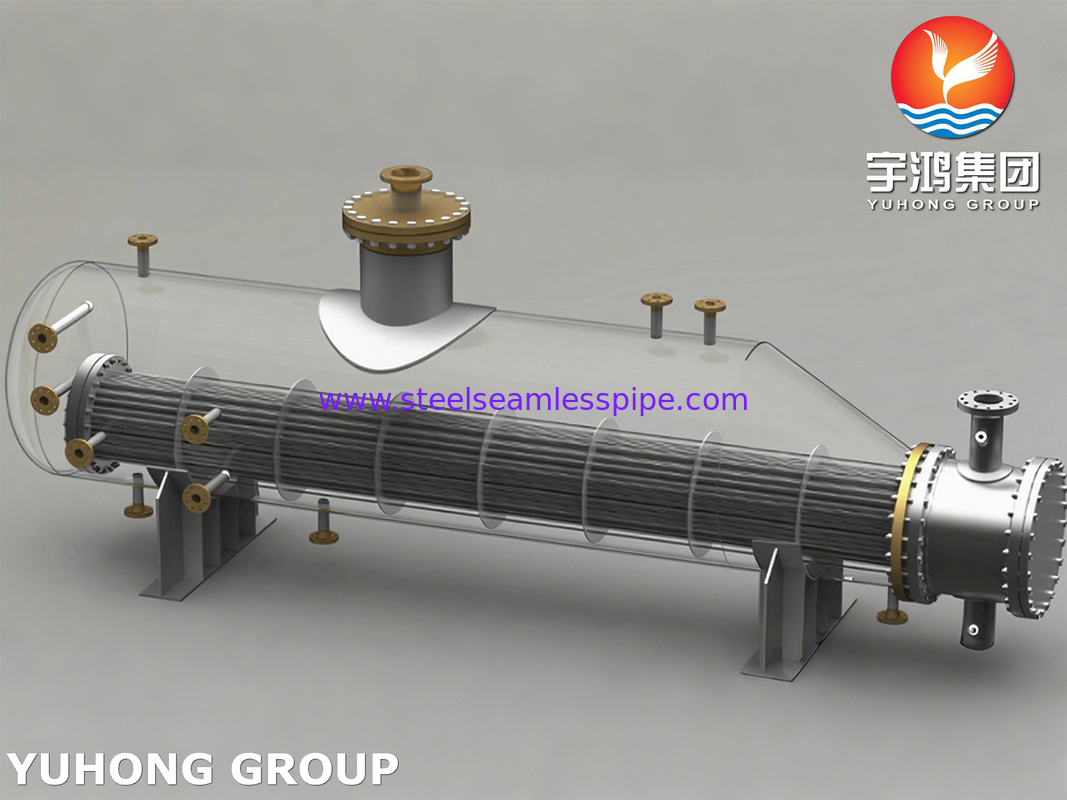

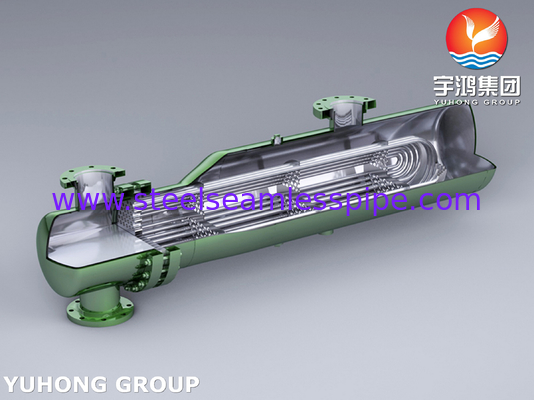

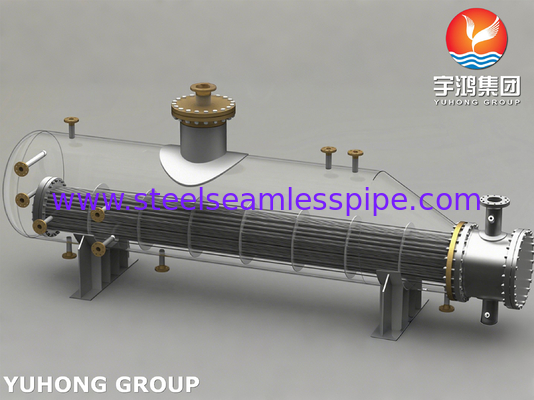

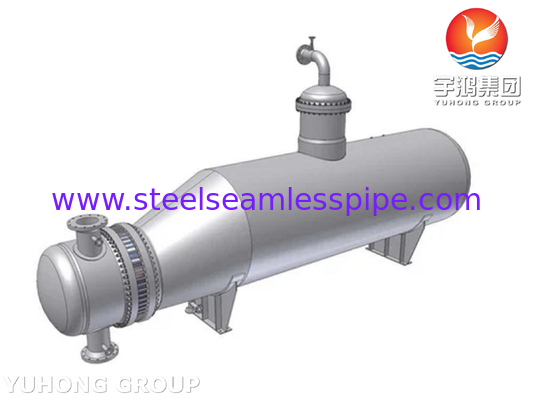

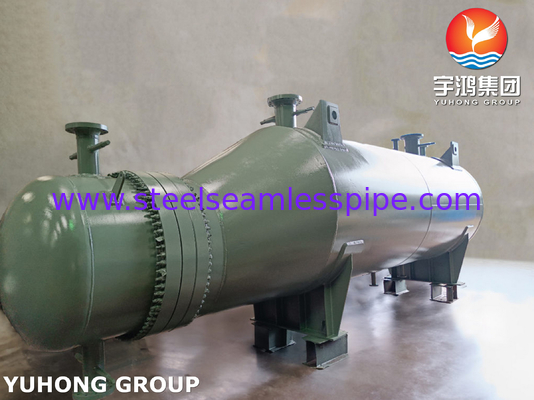

مبدل حرارتی نوع کتری / بازجوشان نوع کتریمایع را در پوسته در پایین نگه می دارد. مایع با یک دسته لوله که حاوی محیط گرمایشی است، تماس پیدا می کند. محیط گرمایشی که ممکن است بخار باشد از طریق دسته های لوله جریان می یابد و به عنوان میعانات خارج می شود. مایع از پایین برج که باید گرم شود از طریق سمت پوسته جریان می یابد. گرمای نهان محیط گرمایشی (بخار) برای تبخیر مایع سمت پوسته استفاده می شود. طراحی پوسته K فضای کافی برای جدا کردن مایع تبخیر شده و بخار فراهم می کند. مایع تبخیر شده از طریق بالای پوسته خارج می شود.
یک دیوار نگهدارنده یا سرریز وجود دارد. این مقدار مایعی را که در پوسته حفظ می شود دیکته می کند تا دسته لوله با مایع پوشانده شود. طول عمودی سرریز. دسته لوله باید در تمام مدت فرآیند در داخل مایع غوطه ور شود تا حداکثر راندمان مبدل حاصل شود.

کاربرد مبدل حرارتی نوع کتری / بازجوشان نوع کتری:
