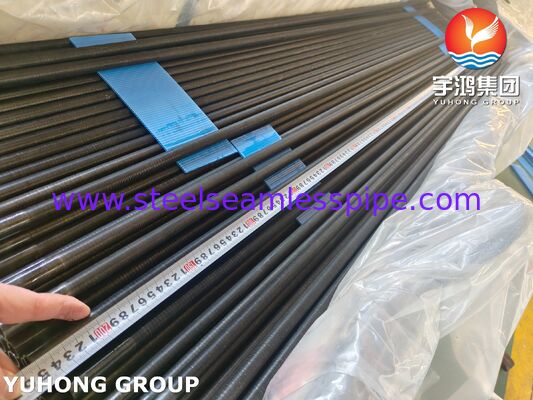

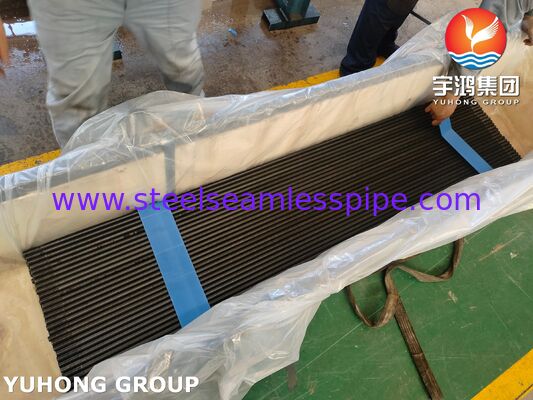

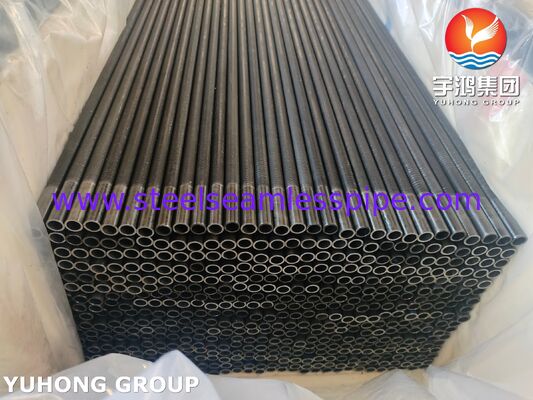

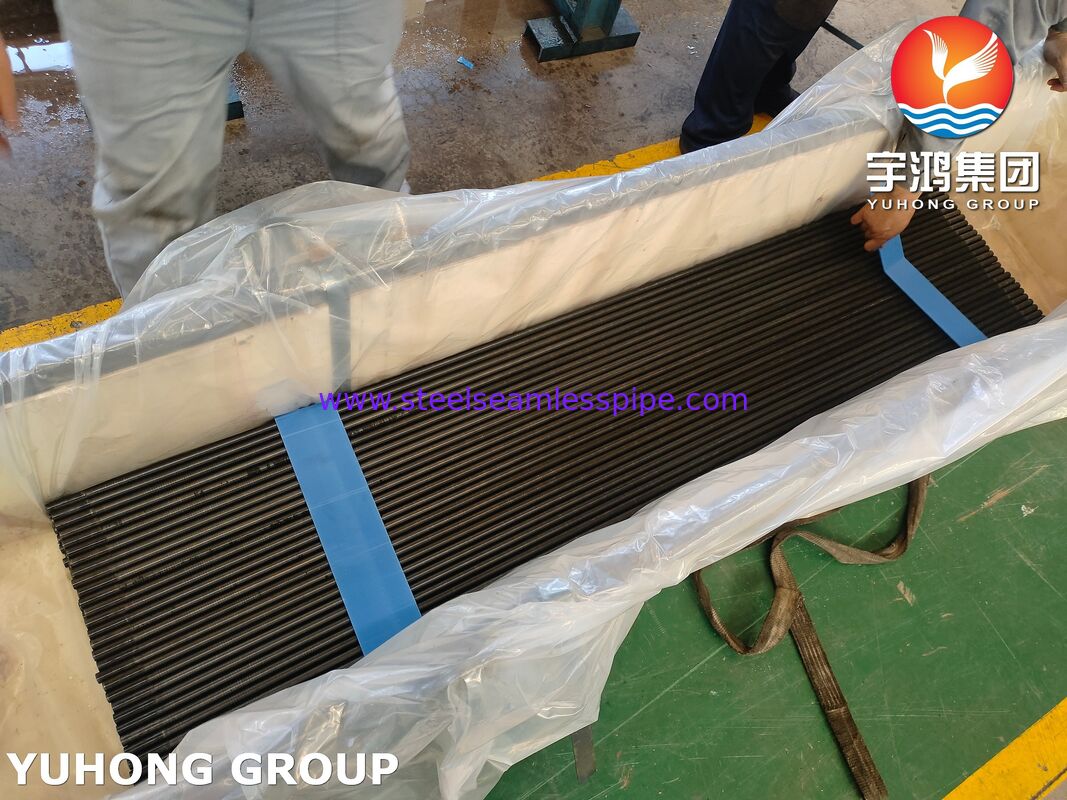

لوله کم باله یک لوله مبادله گرما با کارایی بالا است که در آن سطح بیرونی به طور قابل توجهی از طریق تشکیل یک الگوی مارپیچی از باله های پایین و یکپارچه افزایش می یابد.نام "A179" به مشخصات مواد پایه (ASTM A179 برای لوله های فولادی کربن بدون درز) اشاره دارد.، در حالی که "پین پایین" هندسه باله را توصیف می کند.
1ویژگی های اصلی تولید و طراحی
·مواد پایه: هسته لوله از ASTM A179 / ASME SA179 ساخته شده است، مشخصات استاندارد برای لوله های فولادی کم کربن سرد بدون درز، شناخته شده برای رسانایی حرارتی خوب و جوش پذیری.
·شکل گیری باله ها: باله ها متصل نمی شوند بلکه از طریق یک فرآیند precision cold-rolling یا groove rolling از دیوارهای لوله خود به صورت یکپارچه شکل می گیرند.باله های متالورژیکی با دوام عالی.
·هندسه بالاي پايين:

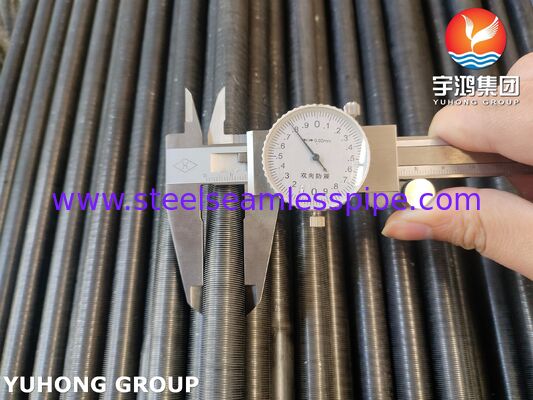

·ارتفاع باله: به طور معمول کم است، از 0.8 میلی متر تا 1.5 میلی متر (0.03 "تا 0.06").
·تراکم باله: بالا، معمولاً 19 تا 40 باله در هر اینچ (fpi).
·نتیجه: این طراحی سطح بیرونی را با یک عامل 2.5 تا 4 برابر در مقایسه با یک لوله ساده از همان قطر افزایش می دهد، در حالی که یک پوشش جامع را حفظ می کند.
2مزیت های اصلی
·انتقال حرارتی بهبود یافته: به طور چشمگیری ضریب انتقال حرارتی سمت پوسته را در یک مبادله گرما پوسته و لوله بهبود می بخشد.آن را موثرترین زمانی که مقاومت حرارتی در خارج از لوله است.
·کامپکت و فضای کارآمد: در مقایسه با لوله های معمولی، در همان قطر پوسته، کارایی حرارت بسیار بالاتر را به دست می آورد یا اجازه می دهد تا یک مبدل کوچکتر و اقتصادی تر برای همان کار انجام شود.
·مقاومت در برابر آلودگی: پروفایل پرنده مستمر می تواند نسبت به لوله های معمولی کمتر در معرض انواع خاصی از آلودگی باشد و تمیز کردن آن نسبت به لوله های پرنده بلند آسان تر است.
·کارایی مواد: سطح انتقال گرما بیشتر در هر کیلوگرم مواد را نسبت به یک لوله ساده فراهم می کند.
·تعویض مستقیم: قطر ریشه (قطر در پایه باله) به طور معمول برای مطابقت با قطر بیرونی یک لوله معمولی طراحی شده است، به آن اجازه می دهد که از همان ورق لوله، بافل ها،و صدف ها.
3کاربرد های معمول
A179/SA179 لوله های بالدار پایین ایده آل هستند که در آن مایع روی tطرف پوسته دارای یک ضریب انتقال گرما به طور قابل توجهی پایین تر از مایع داخل لوله است.
·مبادلات گرما شیل و لوله:
·خنک سازی مایع/ تبخیر: هیدروکربن های طرف پوسته، حلال ها یا مایعات با لزگی بالا که توسط آب / بخار در داخل لوله ها خنک یا فشرده می شوند.
·خنک کننده های میان و بعد: خنک کننده های هوا یا گاز فشرده.
·تبخیر کننده های خنک کننده و خنک کننده: جایی که مایع خنک کننده در طرف پوسته بالدار تبخیر می شود.
·سیستم های بازیابی گرما
