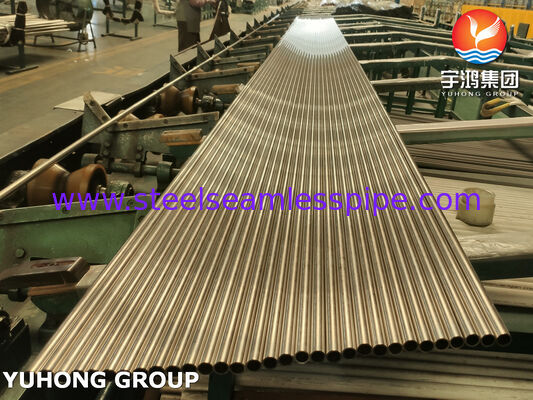

ASTM B111 C71640 لوله مس-نیکل بی سیم - آلیاژ CuNi30Fe برای تهویه کننده های دریایی و مبادلات گرما
گروه YUHONG، با بیش از 35 سال تجربه صنعتی و یک شبکه تامین جهانی که به 85 کشور خدمت می کند، در راه حل های لوله های آلیاژ غیر آهنین با عملکرد بالا تخصص دارد.ASTM B111 C71640 ما لوله های بی سیم مس نیکل ساخته شده است برای دیدار با استانداردهای بین المللی سختگیرانه برای برنامه های کاربردی حیاتی در condensers دریاییما قابلیت ردیابی کامل، کنترل کیفیت سختگیرانه و عملکرد قابل اعتماد را برای شرایط سخت در سراسر جهان تضمین می کنیم.
ترکیب شیمیایی - ASTM B111 C71640 (UNS C71640 / CW353H)
| عنصر |
ترکیب (٪) |
| مس (Cu) + نقره (Ag) |
باقیمانده |
| نیکل (Ni) + کوبالت (Co) |
29.0-320 |
| آهن (Fe) |
1.7 - 23 |
| منگنز (Mn) |
1.5 - 25 |
| کربن (C) ، حداکثر |
0.06 |
| گوگرد (S) ، حداکثر |
0.03 |
ترکیب اسمی:66٪ Cu - 30٪ Ni - 2٪ Fe - 2٪ Mn
محتوای آهن و منگنز بالا ٬ بالاتر از استاندارد C71500 (70/30 Cu-Ni) ٬ فیلم اکسید سطح محافظ را تقویت می کند و مقاومت برتر در برابر حمله در آب جاری دریا را فراهم می کند.
خواص مکانیکی بر اساس دما - ASTM B111
| گرما |
قدرت کششی، دقیقه |
قدرت بازده، دقیقه (0.5٪ تمدید) |
کشش |
| O61 (به صورت گرم) |
63 ksi (435 MPa) |
25 ksi (170 MPa) |
۴۰ درصد |
| HR50 (خشک شده و کاهش استرس) |
81 ksi (560 MPa) |
58 ksi (400 MPa) |
۴٪ |
بر اساس الزامات ASTM B111
الزامات تولید و آزمایش - انطباق با ASTM B111
تمام لوله ها به صورتبدون درهممحصولات از طریق فرآیند اکستروژن و کشیدن سرد، با محدوده ابعاد تا 31/8 اینچ (80 میلی متر) OD. آزمایشات اجباری زیر بر اساس ASTM B111 انجام می شود:
| نوع آزمایش |
الزامات |
| آزمون گسترش |
30 درصد از قطر بیرونی (بر اساس جدول 4) |
| آزمایش هیدروستاتیک |
حداکثر 1000 psi (7 MPa) مگر اینکه مشخص شود |
| آزمون جریان گردشی |
100٪ اجباری برای تضمین کیفیت (ASTM E243) |
| اندازه دانه ها (به صورت گرم) |
0.010 - 0.045 میلی متر |
| ارزیابی استرس باقیمانده |
آزمایش بخار نیترات جیوه ای یا آمونیاک |
آزمایش جریان گردشی در حال حاضر روش اصلی NDT در اکثر کارخانه ها است، با آزمایش هیدروستاتیک انجام می شود که برای خدمات زیر دریایی یا هسته ای مشخص شده است.
نکته ی مهم تولید:پایان سطح و وضعیت اولیه برای عمر خدمت تعیین کننده است.تحقیقات نشان می دهد که ترشح و آماده سازی سطح به طور مستقیم بر تشکیل لایه اکسید محافظ غنی شده از Fe / Mn که مقاومت در برابر فرسایش و خوردگی را فراهم می کند تأثیر می گذاردما کنترل سختگیرانه ای بر وضعیت سطح را از طریق فرآیند های کنترل شده ترشی و گرم کردن حفظ می کنیم.
قابلیت های تولیدی مکمل و درجه مواد
علاوه بر لوله های برهنه، گروه Yuhong بسته های کاملی از قطعات مبادله گرما را عرضه می کند:
| اجزا |
مواد موجود |
| ورق لوله |
ASME SB171 C71640، C71500، C70600 |
| صفحه های باز کننده |
فولاد کربن، فولاد ضد زنگ یا آلیاژ مس بر اساس طرح |
| پوشش و سر کانال |
مواد مطابق با ASME |
| لوله های U-Bend |
C71640, C71500, C70600 |
| بسته های لوله |
مجموعه کامل با لوله های C71640 |
ما حمایت می کنیمابعاد سفارشی، خم کردن U، fining (fin-low/high-fin) و ساخت بسته کامل.
سناریوهای کاربرد
- کانسندر های سطحیدر خدمات کشتیرانی و تولید برق
- مبادلات گرما شیل و لولهدر پلتفرم های دریایی
- بخارگرهادر کارخانه های شورش زدایی (MSF و MED)
- بخاری های آب نمکو بخش های رد گرما
- سیستم های آب خنک کنندهبا آب دریا یا آب شور
- لوله های آب دریا با سرعت بالادر صورتی که مقاومت در برابر فرسایش حیاتی باشد
مزایای فنی و سفارشی سازی
مقاومت در برابر فرسایش:ترکیب 2٪ Fe + 2٪ Mn C71640 را قادر می سازد تا نسبت به آلیاژ های استاندارد C70600 (90/10) و C71500 (70/30) در برابر سرعت های جریان بالاتر مقاومت کند.این ارائه می دهد بهترین فرسایش و مقاومت در برابر ضربه در میان درجه های مس-نیکل در حالی که حفظ رفتار طبیعی antifouling خانواده.
مقاومت در برابر آلودگی های بیولوژیکی:آلیاژ های مس و نیکل به طور طبیعی در برابر آلودگی های زیستی دریایی مقاومت می کنند، باعث کاهش فرکانس نگهداری و حفظ بهره وری انتقال گرما در فواصل طولانی مدت سرویس می شوند.
محدوده دما:حداکثر دمای کاری تا 300°C (572°F)
گزینه های سفارشی سازی:
- ابعاد: OD سفارشی، ضخامت دیوار و طول
- دمای: O61 (تخمیر شده) یا HR50 (حمل شده/آزاد شده از استرس)
- فرآوری: روشن، ترشح شده، ترشح شده و یا پولیش شده
- شکل: راست، خم شده یا پیچیده
- آماده سازی نهایی: ساده، پیچیده یا رشته دار
سوالات عمومی فنی - سوالات عمومی صنعت
سوال: تفاوت بین C71640 و C71500 (70/30 Cu-Ni) چیست؟
C71640 یک آلیاژ 70/30 اصلاح شده با افزایش Fe (1.7-2.3٪) و Mn (1.5-2.5٪) در مقایسه با C71500 (Fe 0.4-1.0٪ ، Mn 1.0٪ حداکثر) است.این باعث می شود که قدرت بالاتر و مقاومت بهتر در برابر فرسایش و خوردگی در آب دریایی پر از شن باشد.
سوال: چرا C71640 برای کارخانه های شور زدایی MSF مشخص شده است؟
ترشح فلش چند مرحله ای شامل آب نمک در دمای بالا با مواد جامد معلق در سرعت های بالا است.C71640 به طور خاص برای این وظیفه توسعه یافته است و در بخش های رد گرما و بخاری آب نمک بسیار موفق بوده است.
س: چه روش های NDT برای لوله های ASTM B111 استفاده می شود؟
بر اساس ASTM B111 ، هر لوله یا آزمایش جریان گردشی (ASTM E243) یا آزمایش هیدروستاتیک را انجام می دهد. بیشتر آسیاب ها اکنون از آزمایش 100٪ جریان گردشی به عنوان روش اصلی استفاده می کنند.
