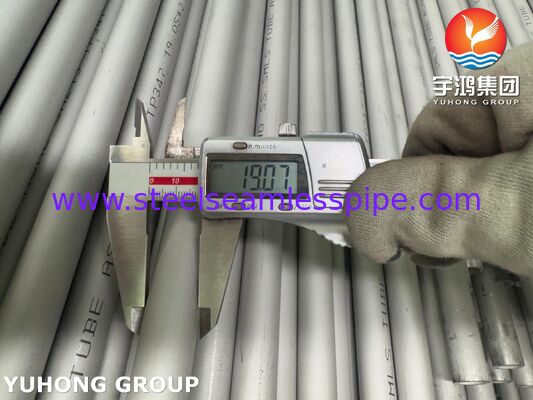

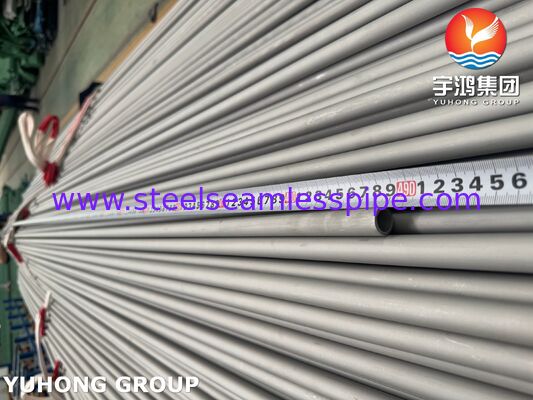

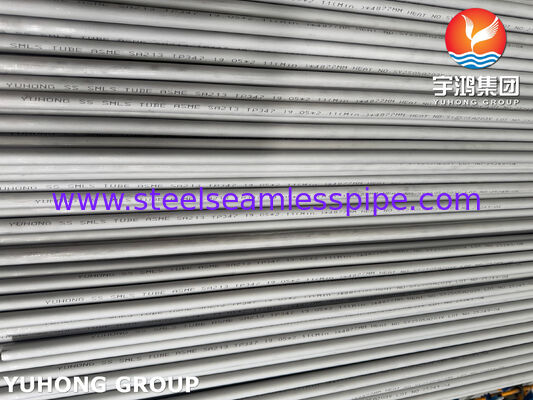

لوله بدون درز فولاد ضد زنگ ASME SA213 TP347 لوله مبدل حرارتی
لوله مبدل حرارتی TP347 یک لوله بدون درز از فولاد ضد زنگ آستنی است که به طور خاص برای تجهیزات انتقال حرارت طراحی شده است. این یک گرید پایدار شده از فولاد ضد زنگ 18/8 (18% کروم، 8% نیکل) است که حاوی عنصر نیوبیوم (Nb) یا کلمبیوم (Cb) است.
به دلیل مقاومت عالی در برابر خوردگی بین دانهای و استحکام در دمای بالا، به طور گسترده در موارد زیر استفاده میشود:
- مبدلهای حرارتی پوسته و لوله
- کندانسورها
- دیگهای بخار و سوپرهیترها
- پالایشگاههای پتروشیمی
- نیروگاهها
مزایای اصلی TP347 از افزودن نیوبیوم (Cb) ناشی میشود که ماده را در برابر "حساسیت" پایدار میکند.
1. مقاومت برتر در برابر خوردگی بین دانهای
- مشکل: فولادهای ضد زنگ استاندارد (مانند TP304) در مرز دانهها هنگام جوشکاری یا قرار گرفتن در معرض حرارت بالا (800-1500 درجه فارنهایت / 427-816 درجه سانتیگراد) "کاربید کروم" تشکیل میدهند. این امر یک منطقه کمبود کروم ایجاد میکند که به راحتی زنگ میزند/ترک میخورد.
- راه حل TP347: نیوبیوم میل ترکیبی بیشتری برای کربن نسبت به کروم دارد. ابتدا با کربن پیوند میخورد و از تشکیل کاربید توسط کروم جلوگیری میکند.
- نتیجه: لوله مقاومت خوردگی خود را بدون عملیات حرارتی پس از جوشکاری حفظ میکند. این برای مبدلهای حرارتی که نیاز به جوشکاری دارند حیاتی است.
2. استحکام عالی در دمای بالا
- مقاومت در برابر خزش: TP347 استحکام بالاتری را تحت تنش طولانی مدت در دماهای بالا نسبت به TP304 یا TP316L حفظ میکند.
- مقاومت در برابر اکسیداسیون: میتواند دماهای سرویس مداوم تا 1500 درجه فارنهایت (816 درجه سانتیگراد) را بدون مقیاس شدن قابل توجه تحمل کند.
- پایداری ساختاری: در دماهای بالا به راحتی تحت فشار تغییر شکل نمیدهد (خزش)، که آن را برای سوپرهیترها و اصلاحکنندهها ایدهآل میکند.
3. خواص مکانیکی خوب
- استحکام کششی: حداقل 515 مگاپاسکال (75,000 psi)
- استحکام تسلیم (انحراف 0.2%): حداقل 205 مگاپاسکال (30,000 psi)
- ازدیاد طول: حداقل 35%
- این خواص تضمین میکند که میتواند سیالات پرفشار را به طور ایمن تحمل کند.
4. قابلیت جوشکاری
- به راحتی با روشهای استاندارد جوشکاری ذوبی و مقاومتی جوش داده میشود.
- از آنجایی که پایدار شده است، منطقه متاثر از حرارت (HAZ) جوش بدون بازپخت در برابر خوردگی مقاوم باقی میماند.
اگر مبدل حرارتی شما تحت هر یک از شرایط زیر کار میکند، باید TP347 را به جای گریدهای استاندارد (مانند 304 یا 316) انتخاب کنید:
1. دماهای بالا: دمای عملیاتی بالاتر از 400 درجه سانتیگراد (750 درجه فارنهایت) است.
2. ساختار جوشی: لولهها به صفحات لوله جوش داده میشوند و شما نمیتوانید پس از آن عملیات حرارتی بازپخت کامل انجام دهید.
3. محیط خورنده: سیال حاوی ترکیباتی است که باعث حمله بین دانهای میشود (به عنوان مثال، اسیدهای آلی داغ، آب با خلوص بالا، یا جریانهای خاص پالایشگاهی).
4. سرویس طولانی مدت: لوله برای دههها تحت تنش در دماهای بالا خواهد بود (مقاومت در برابر خزش).

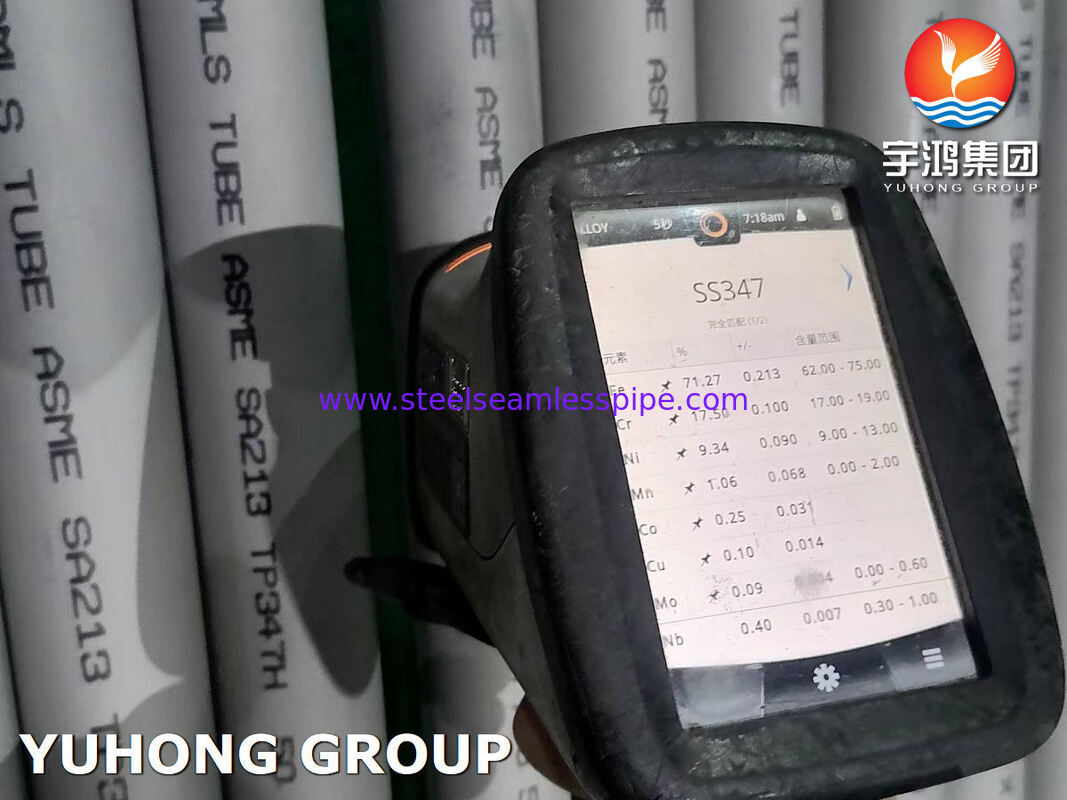

ترکیب شیمیایی لوله بدون درز فولاد ضد زنگ ASTM A213 TP347
| TP347 |
حداکثر |
حداقل |
| Ni |
13.00 |
9.00 |
| C |
00.08 |
00.04 |
| Mn |
2.00 |
– |
| P |
00.045 |
– |
| S |
00.030 |
– |
| Si |
1.00 |
– |
| Cr |
20.0 |
17.0 |
| Mo |
3 – 4 |
– |
| N |
– |
– |
| سایر |
1.0 |
Nb=10(C+N) |
