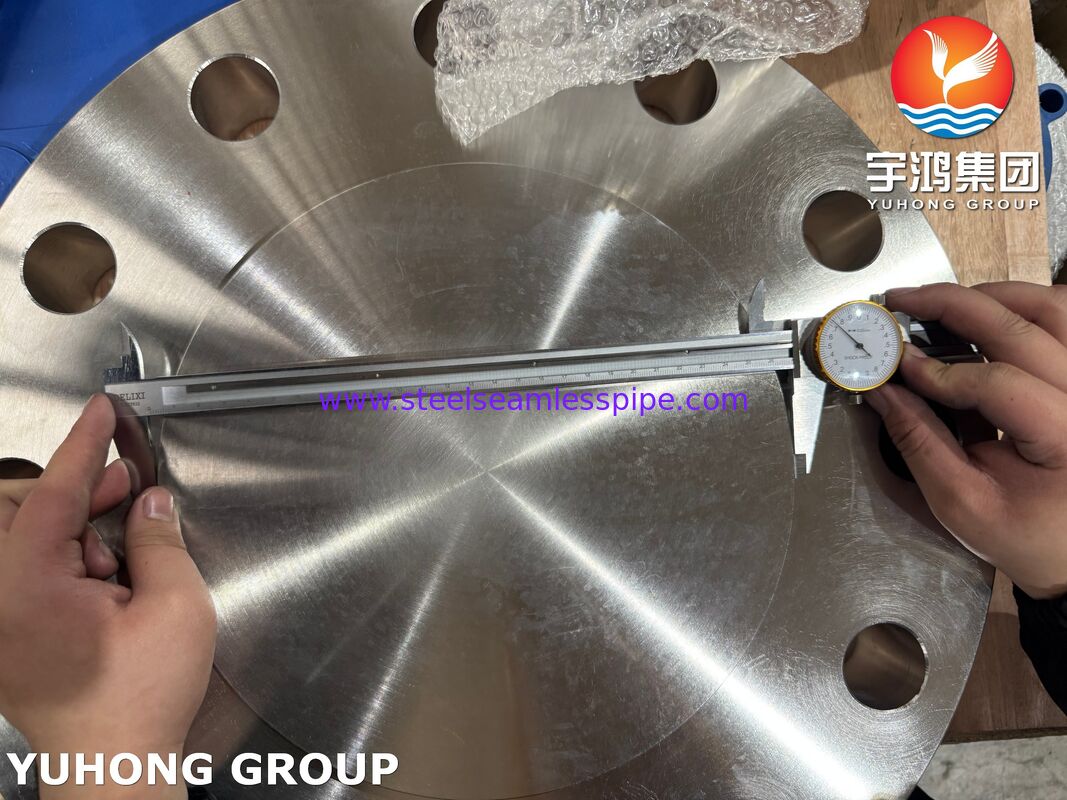

ASTM A182 F51 UNS S31803 Duplex 2205 فلنج RF کور برای لوله های نفت و گاز
ASTM A182 F51 Blind RF Flange یک فلنج دوپلیکس فولادی است که ازUNS S31803 / دوبلکس 2205مواد
فلنج کور برای بستن انتهای یک سیستم لوله کشی، نوزل ظرف فشار یا اتصال تجهیزات طراحی شده است.پیکربندی چهره بلند آن یک سطح صندلی گاسکت تعریف شده را برای اتصالات فلنج بولت فراهم می کند.
ASTM A182 شامل فلنج های لوله های فلز یا فلز شده و فولادی ضد زنگ، لوازم جفت شده، شیرها و اجزای مشابه سیستم فشار است.این مشخصات شامل فولاد ضد زنگ دوپلیکس فرریت-اوستنیت مانند F51 است..
Duplex 2205 combines an austenitic-ferritic microstructure with relatively high mechanical strength and resistance to localized corrosion and stress-corrosion cracking compared with many conventional austenitic stainless steels.
مشخصات محصول
| ماده |
مشخصات |
| محصول |
فلنج اف آر بی کور |
| استاندارد |
ASTM A182 / A182M |
| درجه |
F51 |
| UNS |
S31803 |
| مواد |
فولاد ضد زنگ دوگانه |
| نام درجه ی مشترک |
دوپلیکس 2205 |
| نوع فلنج |
فلنج کور |
| رو به رو |
صورت بلند (RF) |
| تولیدات |
جعل شده |
| استاندارد ابعاد |
ASME B16.5 / ASME B16.47 در صورت لزوم |
| کلاس فشار |
150، 300، 600، 900، 1500، 2500 |
| اندازه |
NPS 1/224 یا سفارشی |
| سطح |
ماشین آلات / صاف / مشتری مشخص |
| درمان گرما |
محلول گرم شده |
| علامت گذاری |
استاندارد، درجه، اندازه، کلاس و شماره حرارت |
| بازرسی |
مواد شیمیایی، مکانیکی، ابعاد و NDT همانطور که مشخص شده است |
ASTM A182 F51 / UNS S31803
ASTM A182 F51 مربوط به درجه فولاد ضد زنگ دوگانه است که معمولاً به عنوانUNS S31803 / دوبلکس 2205فاکتورهای فاکتورهای فاکتورهای فاکتورهای فاکتورهای فاکتورهای فاکتورهای فاکتورهای فاکتورهای فاکتورهای فاکتورهای فاکتورهای
عناصر آلیاژ معمولی عبارتند از:
- کروم
- نیکل
- مولیبدن
- نیتروژن
- منگنیز
- سیلیکون
- کربن
میکروسروکتور دوپلکس شامل فاز های فرریت و آستنیت است. این ساختار به ترکیب قدرت مکانیکی و عملکرد خوردگی مرتبط با دوپلکس 2205 کمک می کند.
ترکیب شیمیایی معمولی
| عنصر |
محدوده استاندارد / مشخصات |
| C |
≤0.030% |
| آره |
≤1.00٪ |
| م |
≤2.00٪ |
| P |
≤0.030% |
| S |
≤0.020% |
| Cr |
21.0 ٪ 23.0٪ |
| نه |
4.56.5٪ |
| مو |
2.5 ٫3.5٪ |
| N |
0.08 ٪ 0.20٪ |
| Fe |
تعادل |
برای تحویل واقعی، نسخه ASTM و مشخصات خرید قابل اجرا باید ترکیب شیمیایی گواهی شده را تنظیم کند.
خواص مکانیکی
برای ASTM A182 F51، خواص مکانیکی باید مطابق با نسخه ASTM A182 و وضعیت محصول مورد استفاده بیان شود.
مقادیر معمولی که معمولاً با F51 مرتبط هستند عبارتند از:
| مالکیت |
الزامات معمول |
| قدرت کششی |
≥620 MPa |
| قدرت تولید |
≥450 MPa |
| کشش |
≥25% |
| کاهش مساحت |
طبق مشخصات قابل اجرا |
| سختی |
طبق ASTM A182 |
طراحی فلنج های اف آر بی کور
این محصول از یک بدن فلنج محکم ساخته شده بدون سوراخ مرکزی تشکیل شده است.
ویژگی های اصلی عبارتند از:
چهره کور
فلنج کور پایان یک لوله یا نوزل تجهیزات را بدون ارائه یک گذر جریان می بندد.
صورت بلند
چهره RF یک منطقه تماس گاسکت تعریف شده را برای اتصال فلنج بولت شده فراهم می کند.
سوراخ های بولت
قطر سوراخ بولت، مقدار و PCD مطابق با استاندارد ابعاد و کلاس فشار قابل اجرا ساخته می شوند.
ضخامت فلنج
ضخامت بر اساس موارد زیر تعیین می شود:
- NPS
- کلاس فشار
- استاندارد ابعاد قابل استفاده
- الزامات طراحی
قطر بیرونی
OD فلنج بستگی به اندازه اسمی و کلاس فشار دارد.
فرآیند تولید
فرآیند تولید معمولی:
- بازرسی مواد اولیه فولاد ضد زنگ دوگانه
- شناسه شماره گرما
- برش
- جعل
- درمان حرارتی
- شستن محلول
- ماشینکاری
- ماشینکاری RF
- حفاری سوراخ بولت
- علامت گذاری
- بازرسی ابعاد
- PMI
- NDT در صورت لزوم
- بازرسی نهایی
- بسته بندی
ASTM A182 شامل الزامات مربوط به درمان حرارتی و خواص مکانیکی/شیمیایی برای درجه سفارش شده است.
درخواست ها
نفت و گاز
- جداسازی خط لوله
- لوله کشی فرآیند
- لوله های مرتبط با سر چاه
- سیستم های لوله کشی دریایی
- سیستم های پردازش گاز
پتروشیمی
- لوله کشی فرآیند
- سیستم های انتقال مواد شیمیایی
- لوله های تحت فشار
- نوزل تجهیزات
دریایی و آف شور
- سیستم های مربوط به آب دریا
- تجهیزات فرایندهای دریایی
- لوله کشی دریایی
پردازش شیمیایی
- لوله های فرآیند خوردگی
- خطوط انتقال مواد شیمیایی
- اجزای لوله های تحت فشار
