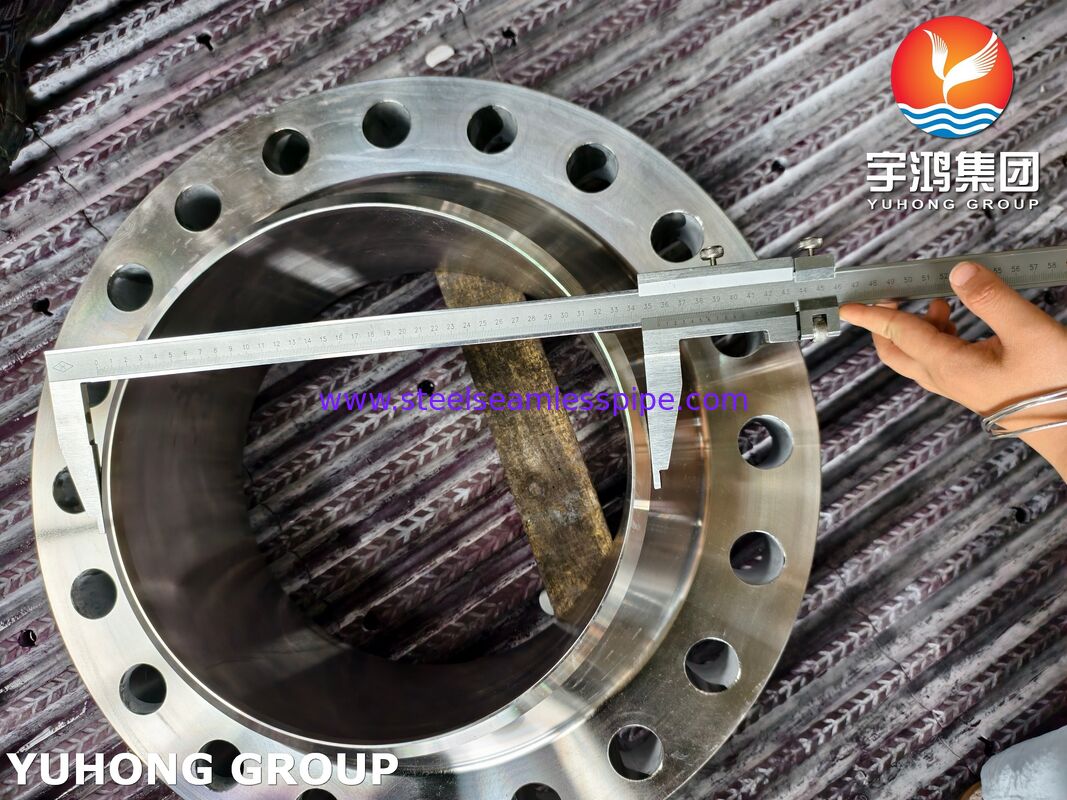

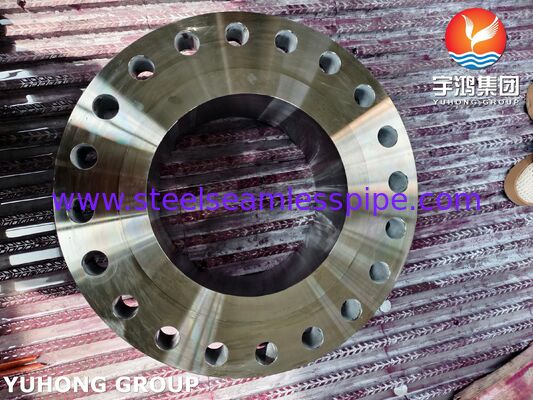

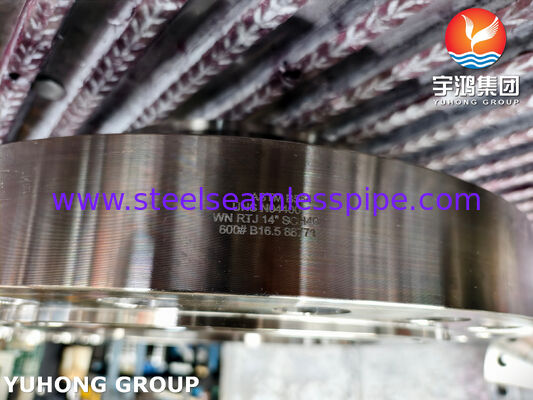

ASTM B564 UNS N04400 فلج گردن جوش Monel 400 WNRTJ فلج حلقه نوع فلج مفصل

جزئیات محصول:

محل منبع:	چین
نام تجاری:	YUHONG
گواهی:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
شماره مدل:	ASTM B564 UNS N04400/ فلنج Monel 400 WNRTJ

پرداخت:

مقدار حداقل تعداد سفارش:	1 عدد
جزئیات بسته بندی:	کیس / پالت تخته سه لا
زمان تحویل:	7 روز
شرایط پرداخت:	L/C، T/T

مخاطب

همه محصولات

لوله بدون درز از جنس استنلس استیل (357)

لوله بدون درز از جنس استنلس استیل (354)

لوله فولادی ضد زنگ دوبلکس (145)

لوله فولادی ضد زنگ دوبلکس (41)

لوله سوزن (177)

لوله باله (771)

مبدل حرارتی (45)

لوله مبدل حرارتی (486)

بسته لوله مبادله گرما (57)

صفحه لوله مبدل حرارتی (133)

بافل مبادله گرما (39)

کولر (14)

مخازن تحت فشار (4)

لوله جوش داده شده از جنس استنلس استیل (62)

لوله جوش داده شده از جنس استنلس استیل (136)

آلیاژ نیکل لوله (281)

لوله آلیاژ نیکل (114)

لوله آلیاژ مس (259)

لوله فولادی آلیاژی (230)

لوله تیتانیومی (22)

لوله آنیل روشن (165)

لوله دیگ بخار (166)

اتصالات فولادی (890)

فلنج فولادی (695)

دیگران (414)

قطعات پوشش (9)

توضیحات محصول جزئیات

نام محصول:	فلنج آلیاژ نیکل	استاندارد:	ASTM B564، ASME SB564
بعد:	ASME B16.5، ASME B16.47 Series A & B	مواد:	UNS N04400، MONEL 400
اندازه:	1/2 "تا 48"	فشار:	کلاس 150/300/600/9001500/2500
نوع:	WN / فلنج گردن جوش	صورت فلنج:	Flate Face (FF) ، صورت بلند (RF) ، اتصال نوع حلقه (RTJ)
کاربرد:	صنعت نفت و گاز، فرآوری شیمیایی، مهندسی دریایی و غیره
برجسته کردن:	فلانج گردن جوش مونل 400 , فلنج ASTM B564 UNS N04400 , مفصل نوع حلقه فلنج WNRTJ

فلنج گردن جوشی آلیاژ نیکل ASTM B 564 UNS N04400 Monel 400

فلنج گردن جوشی ASTM B564 UNS N04400یک فلنج آلیاژ نیکل-مس فورج شده از Monel 400 / UNS N04400 است. این فلنج دارای طراحی گردن جوشی (WN) با سطح اتصال از نوع حلقه (RTJ) است که اغلب به اختصار WNRTJ نامیده می‌شود. فلنج به لوله جوش لب به لب می‌شود و سطح RTJ از یک واشر حلقه‌ای فلزی برای ایجاد آب‌بندی با اطمینان بالا در سرویس‌های فشار بالا و دمای بالا استفاده می‌کند. این فلنج به طور گسترده در صنایع دریایی، شیمیایی، پتروشیمی، نفت و گاز و تولید برق استفاده می‌شود.مواد معادل فلنج گردن جوشی ASTM B564 UNS N04400 Monel 400 WNRTJ فلنج آلیاژ نیکل

استاندارد

UNS	WERKSTOFF NR.	AFNOR	EN	JIS	BS	GOST	Monel 400
C	2.4360	NU-30M	NiCu30Fe	NW 4400	NA 13	-- 28-2,5-1,5	چه زمانی از مواد Monel 400 / UNS N04400 استفاده کنیم

زمانی که به یک آلیاژ نیکل-مس با مقاومت عالی در برابر خوردگی و استحکام خوب در محیط‌های تهاجمی که فولاد کربن، فولاد ضد زنگ (304/316) یا حتی برخی گریدهای دوفازی ممکن است شکست بخورند، نیاز دارید، Monel 400 را انتخاب کنید.

به جای FF/RF، RTJ (اتصال از نوع حلقه) را انتخاب کنید زمانی که:

فشار بالا

معمولاً کلاس 900، 1500، 2500 و اغلب سرویس‌های حیاتی کلاس 600.
دمای بالا
جایی که واشرهای نرم یا مارپیچی ممکن است دچار خزش، تخریب یا از دست دادن نیروی آب‌بندی شوند. واشرهای حلقه‌ای فلزی RTJ در دماهای بالا قابل اطمینان‌تر هستند.
سیالات خطرناک، سمی یا قابل اشتعال
هیدروژن، گاز ترش، بخار فشار بالا، هیدروکربن‌ها، آمونیاک و سایر سرویس‌هایی که نشت در آنها غیرقابل قبول است.
بارگذاری چرخه‌ای بالا، لرزش یا چرخه حرارتی
واشر حلقه‌ای فلزی محصور شده در برابر خروج و خزش بهتر از واشرهای نرم مقاومت می‌کند.
الزامات ایمنی در برابر آتش
واشرهای حلقه‌ای فلزی در شرایط آتش‌سوزی نسبت به بسیاری از واشرهای نرم عملکرد بهتری دارند.
تجهیزات فراساحلی، زیردریایی، سرچاهی و API 6A
RTJ برای بسیاری از کاربردهای نفت و گاز با فشار بالا استاندارد است.
صرفه‌جویی در فضا و وزن در فشار بالا
برای کلاس‌های بالا، فلنج‌های RTJ می‌توانند فشرده‌تر از فلنج‌های RF باشند.
خواص شیمیایی فلنج گردن جوشی ASTM B564 UNS N04400 Monel 400 WNRTJ فلنج آلیاژ نیکل

Monel 400استحکام تسلیم (انحراف 0.2%)

C	Al	Mn	Si	Fe	Cu	S	Co	Cr	63.0 حداقل	0.3 حداکثر
C	0.50 حداکثر	2.0 حداکثر	0.5 حداکثر	1.0 – 2.5	28.0 – 34.0	0.02 حداکثر	–	–	چگالی	چگالی

نقطه ذوباستحکام تسلیم (انحراف 0.2%)

استحکام کششی	ازدیاد طول	8.8 گرم بر سانتی‌متر مکعب	1350 درجه سانتی‌گراد (2460 درجه فارنهایت)	Psi - 35,000، MPa - 240
Psi - 80,000، MPa - 550	40 درصد	فلنج آلیاژ نیکل ASTM B564 UNS N04400	مشخصات	ASTM/ ASME B564 / SB564

استاندارد ابعاد

ANSI /ASME B16.5, B16.47 Series A / Series B	جدول اندازه
1/2 اینچ تا 48 اینچ (15 - 1200NB)	کلاس / رتبه فشار
2500#، 600#، 150#، 300#، 900#، 1500#	سطح فلنج
FF, RF, RTJ	نوع فلنج

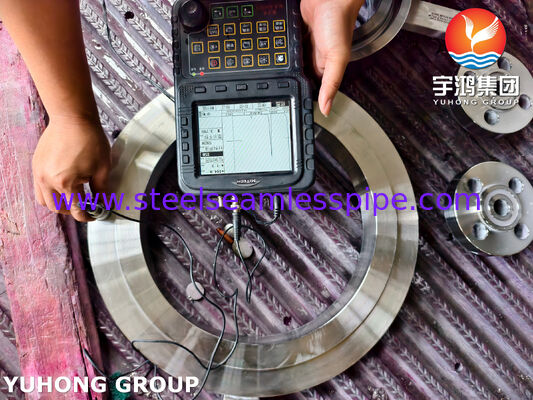

گردن جوشی، کور، لب به لب، سوکتی، رزوه ای، گردن جوشی بلند ...	تست نفوذ
کاربرد	دریایی و فراساحلی: لوله‌کشی آب دریا، مبدل‌های حرارتی، پمپ‌ها، شیرها.
