بسته ای از لوله های اسپیرالی از فولاد ضد زنگ ASME SA213 TP304/316L بسته ای از مبادلات گرما با کارایی بالا برای کاربردهای کریوجنیک و شیمیایی

Yuhong Group Co., Ltd. طراحی و تولید تجهیزات حرارتی از جملهمبدل های حرارتی پوسته و لوله (طراحی مبدل حرارتی TEMA)، مخازن تحت فشار، کولرهای هوا، و پیشرفتهبسته های لوله مبدل حرارتی زخم مارپیچی. ما همچنین اجزای جداگانه را عرضه می کنیم:لوله پره، لوله کوره، لوله مبدل حرارتی، لوله بدون درز فولادی ضد زنگ، لوله آلیاژ نیکل، لوله آلیاژ مس، ورق لوله مبدل حرارتی و بسته لوله مبدل حرارتی. بسته‌های مارپیچی ما راندمان حرارتی عالی و ردپای فشرده را برای کاربردهای برودتی، پتروشیمی و پردازش گاز ارائه می‌دهند.

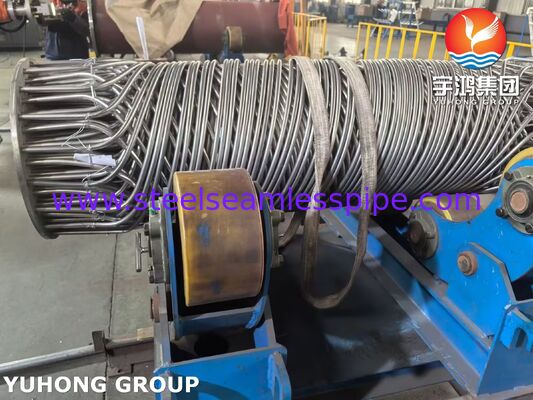

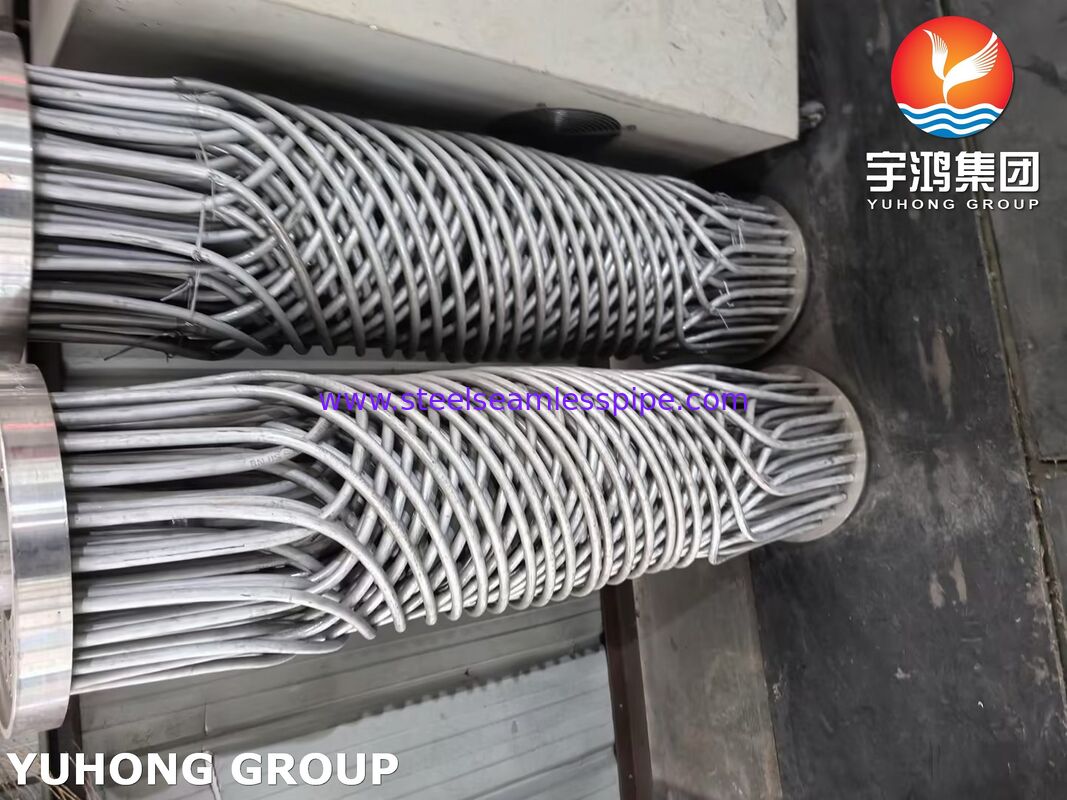

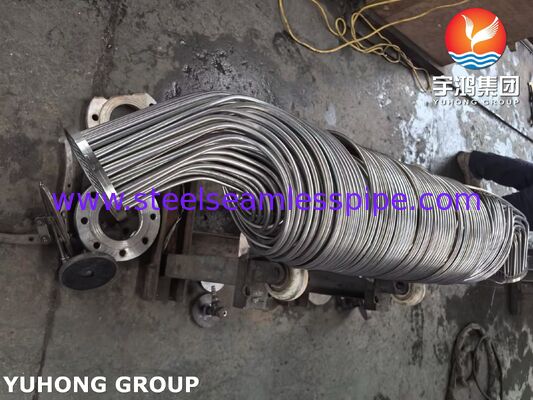

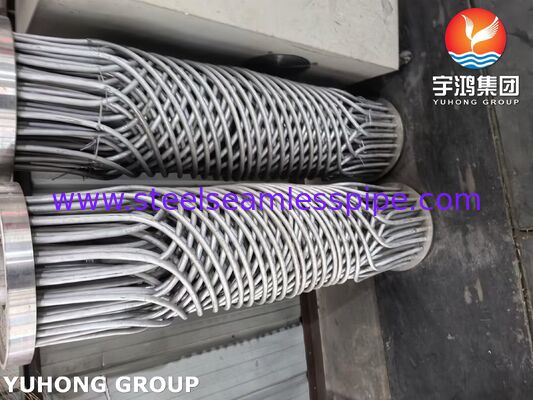

رابسته نرم افزاری لوله مارپیچی فولادی ضد زنگیک جایگزین با کارایی بالا برای بسته‌های لوله مستقیم معمولی است. به جای لوله های مستقیم، بسته نرم افزاری از چندین لایه تشکیل شده استلوله های بدون درز مارپیچیدور یک هسته مرکزی پیچیده شده است. هر لایه لوله توسط اسپیسرها از هم جدا می شود تا مسیرهای جریان چندگانه ایجاد شود. این طرح ارائه می دهدضریب انتقال حرارت بسیار بالادر حجم کم، آن را ایده آل می کندنیروگاه های گاز طبیعی مایع (LNG)، واحدهای جداسازی هوا (ASU) و راکتورهای شیمیایی. بسته های ما ساخته شده ازلوله های بدون درز فولادی ضد زنگ ASME SA213 TP304/304L یا TP316/316L، تضمین مقاومت در برابر خوردگی و استحکام عالی در دماهای برودتی.

• تا 5* منطقه انتقال حرارت بیشتردر قطر پوسته یکسان به دلیل چندین لایه لوله
• اثر حرارتی بالا- جریان مخالف واقعی حتی در تلاقی های دمایی بزرگ
• دیفرانسیل فشار بالا را کنترل می کند- سمت لوله می تواند در فشار بسیار بالا و سمت پوسته در فشار پایین کار کند
• رد پای فشرده- فضای قطعه، لوله کشی و هزینه های عایق را کاهش می دهد

• سیم پیچی دقیق:ماشین‌های سیم‌پیچ کنترل‌شده توسط کامپیوتر، فاصله لوله و فاصله لایه‌ها را تضمین می‌کنند - برای عملکرد حرارتی قابل پیش‌بینی حیاتی است.
• اتصال لوله به لوله:لوله ها منبسط شده و به ورق فولادی ضد زنگ جوش داده می شوند. هر مفصل برای سرویس برودتی با نشت هلیوم آزمایش شده است
• جداسازی لایه ها:اسپیسرها به سطوح لوله بدون آسیب رساندن به دیواره لوله جوش داده می شوند - یک فرآیند تخصصی که ما بر آن مسلط شده ایم.
• قابلیت ردیابی کامل مواد:تمام لوله ها، اسپیسرها و صفحات لوله دارای گواهینامه های تست آسیاب بخش II ASME هستند

• شما نیاز داریدوظیفه انتقال حرارت بزرگ در یک پوسته کوچک(بهسازی با محدودیت فضا)
• فرآیند شما نیاز داردرویکرد دمایی بسیار نزدیک(مثلاً مایع سازی گاز)
• سیال سمت لوله استفشار بالا(به عنوان مثال، 100-200 بار گاز طبیعی)
• مایع جانبی پوسته نسبتاً تمیز است (رسوب را می توان با تمیز کردن شیمیایی مدیریت کرد)

• سازگاری برودتی- 304/316L چقرمگی را تا 196- درجه سانتیگراد (نیتروژن مایع) حفظ می کند.
• مقاومت در برابر خوردگی- ایده آل برای گاز ترش، محلول های آمین، و بسیاری از جریان های شیمیایی
• یکپارچگی ضد نشتی- هر لوله به طور جداگانه قبل از سیم پیچی آزمایش شد و هلیوم بسته نهایی آزمایش شد
• عمر طولانی- فولاد ضد زنگ زنگ زدگی و خوردگی عمومی را در اکثر سرویس ها از بین می برد

• کارخانه های LNG- مبدل های حرارتی برودتی اصلی (MCHE) - بسته های مارپیچی متعدد در یک پوسته
• واحدهای جداسازی هوا- مبدل های مایع سازی نیتروژن/اکسیژن
• گیاهان اتیلن- مبدل های سرد
• مایع سازی هیدروژن- انتقال حرارت در دمای پایین
• راکتورهای شیمیایی- مبدل های خوراک/پساب زخم مارپیچی برای سنتز فشار بالا

برای یک بسته کامل آماده نیستید؟ ما همچنین اجزای جداگانه را عرضه می کنیم:

• لوله بدون درز از جنس استنلس استیل(TP304/316L) - برش به طول، با یا بدون سیم پیچ
• میله های اسپیسر- برش دقیق به مشخصات شکاف لایه شما

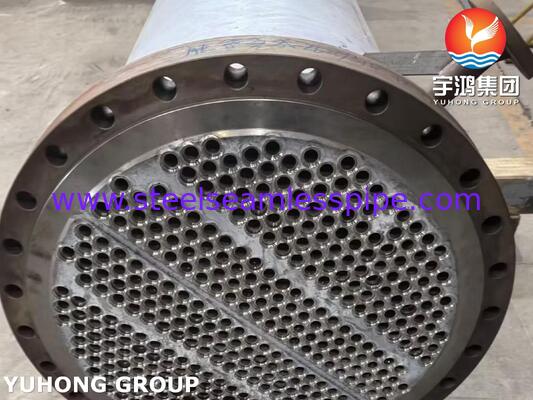

• ورق لوله مبدل حرارتی- فولاد ضد زنگ آهنگری، حفاری شده با الگوی مارپیچ
• لوله پره- برای سطح اضافی در لایه های بیرونی

برای نقل قول از بسته نرم افزاری لوله مارپیچ فولادی ضد زنگ، موارد زیر را به آدرس زیر ارسال کنیدjimmy@steelseamlesspipe.com:

• وظیفه حرارتی مورد نیاز (کیلووات) و سیالات فرآیندی
• فشار / دما طراحی سمت لوله و پوسته
• قطر داخلی پوسته (یا فضای موجود)
• اندازه لوله (OD، ضخامت دیواره) و ترجیح مواد (304 در مقابل 316L)
• تعداد لایه های لوله و گام سیم پیچ (در صورت شناخته شدن)

مهندسان ما طراحی حرارتی را انجام می دهند، نقشه سیم پیچی را تولید می کنند و قیمت و برنامه ثابتی را ارائه می دهند.
