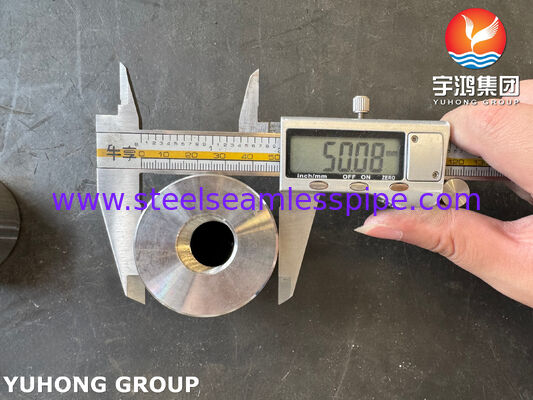

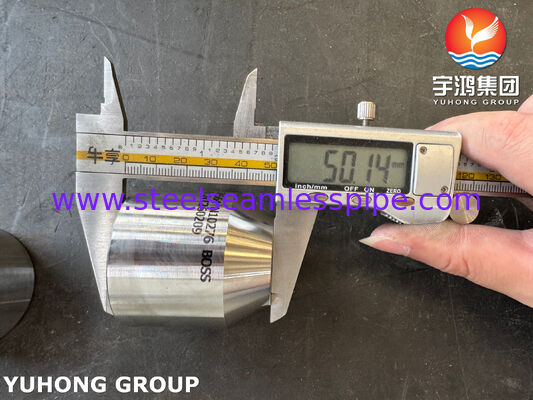

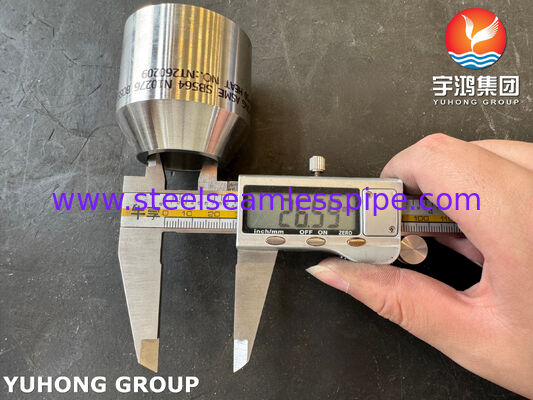

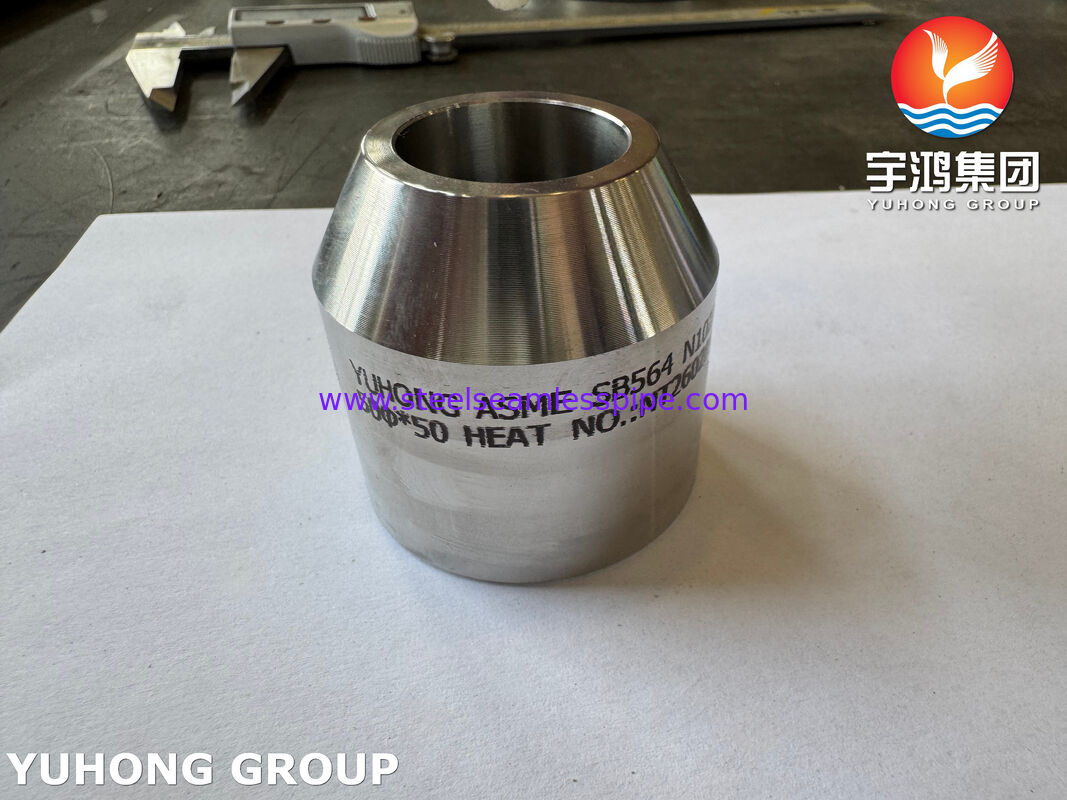

لوازم جفت شده از فلز آلیاژ نیکل ASME SB564 N10276 BOSS B16.11 MSS SP-97

اتصالات فولادی نیکل آلیاژی فورجی ASME SB564 N10276 BOSS B16.11 MSS SP-97

I. تعریف پایه

اتصالات باس که به عنوان خروجی انشعاب آهنگری یا نیمه کوپلینگ نیز شناخته می شود، نوعی اتصالات انشعاب آهنگری است که توسط ASME B16.11 اداره می شود. این یک اتصالات دیوار سنگین فشرده است که بر روی دیواره بیرونی لوله‌های اصلی جوش داده می‌شود تا به خطوط شاخه‌های کوچک، اتصالات ابزار، دریچه‌های تخلیه و دریچه ضربه بزند. در زمینه مهندسی داخلی به سادگی "سر رئیس" نامیده می شود.

II. ساختار و طبقه بندی

1. دو نوع اتصال اولیه

• رئیس رشتهمجهز به رزوه های داخلی NPT/BSP. پس از جوشکاری به لوله اصلی، می توان آن را مستقیماً با فشارسنج ها، فرستنده ها، دریچه های کوچک و لوله های نمونه گیری که به طور گسترده برای لوله کشی ابزار مورد استفاده قرار می گیرد، نصب کرد.
• Socket Weld Bossطراحی شده با سوراخ داخلی برای جوشکاری فیله لوله های سوراخ کوچک. دارای مقاومت فشاری عالی است و برای شاخه های فرآیند با سوراخ کوچک اعمال می شود. انواع کمتر متداول عبارتند از باس های جوش لب به لب، باس های توسعه یافته و باس های صورت فلنج.

2. مشخصات کلی

• پایه منحنی زین شکل برای تناسب با قطر خارجی لوله اصلی برای جوشکاری.
• برجستگی برجسته ضخیم شده در بالا برای تقویت تنش در دهانه های سوراخ شده و جلوگیری از پارگی تحت فشار بالا.
• ساخت و ساز کاملا آهنگری با ضخامت دیواره بسیار بیشتر از لوله های کوتاه استاندارد، موجود در کلاس های فشار 3000#، 6000# و 9000#.

III. توابع و سناریوهای کاربردی

• روی شاخه های کوچک ابزار روی خطوط لوله اصلی (برای فشار، سطح، دما و نقاط نمونه برداری) ضربه بزنید.
• ایجاد پورت های کوچک برای تهویه، تخلیه و رهاسازی هوا از خط لوله؛
• به عنوان تیک آف شاخه های کوچک (NPS 1/8" ~ NPS 4") به عنوان یک جایگزین مقرون به صرفه برای olet های با قیمت بالاتر استفاده کنید.
• اتصالات استاندارد برای خطوط لوله با دمای بالا و فشار بالا در صنایع انرژی هسته ای، شیمیایی، نفت و گاز و نیروگاه.

IV. تفاوت های اصلی بین Boss و Olet

V. مواد و استانداردها

• استانداردهای قابل اجرا: ASME B16.11، MSS SP-97
• مواد متداول: فولاد کربنی A105، فولاد ضد زنگ A182 F304/F316، فولاد آلیاژی F22/F91، فولاد دوبلکس 2205/2507، آلیاژ نیکل
• محدوده اندازه: NPS 1/8 اینچ ~ 4 اینچ

VI. نکته تکمیلی: کوپلینگ رئیس متمایز به راحتی گیج می شود

باس کوپلینگ مورد استفاده در صنعت شلنگ یک اتصال سریع برای لوله های بخار و هوا است که کاملاً با سر لوله های فورج شده متفاوت است. اصطلاح "رئیس" در مهندسی لوله‌کشی منحصرا مخفف اتصالات باس شاخه زینی فورج شده است.

باس یک خروجی انشعاب نیمه کوپلینگ فورج شده از نوع زین است که به دیواره بیرونی لوله های اصلی جوش داده می شود و به طور ویژه به عنوان اتصالات تقویت شده برای ابزارها، دریچه ها و شاخه های با سوراخ کوچک ساخته می شود.
