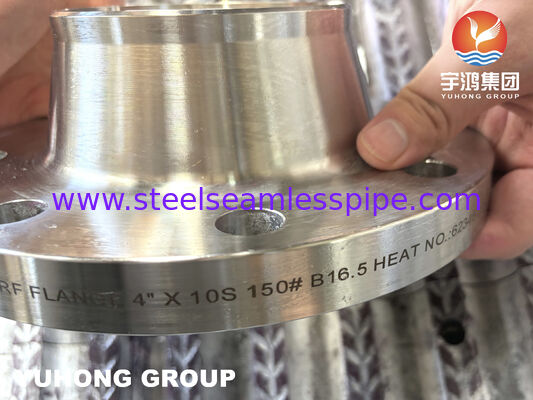

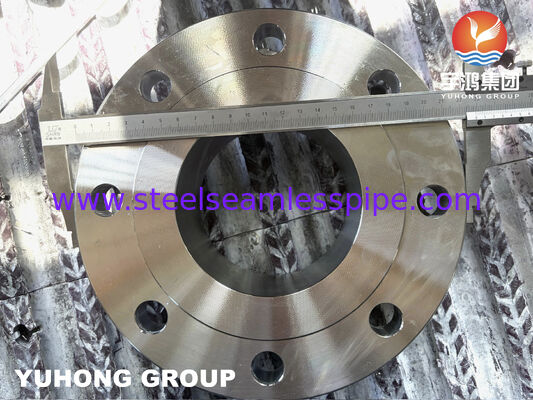

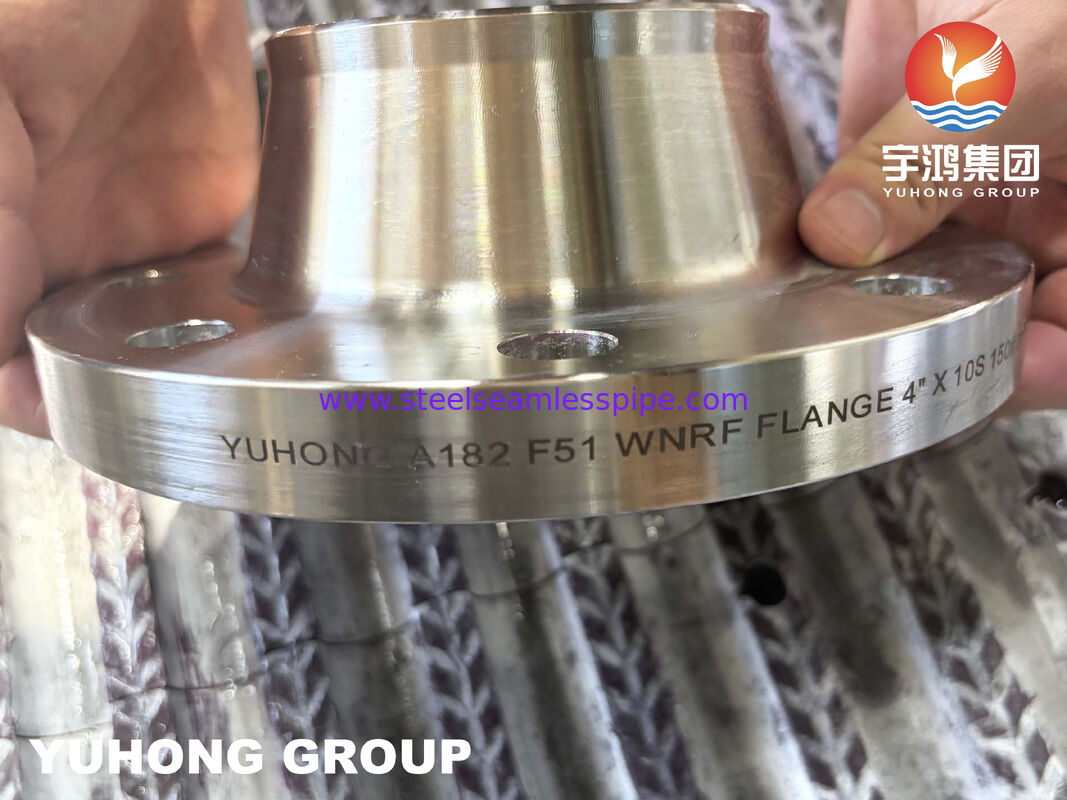

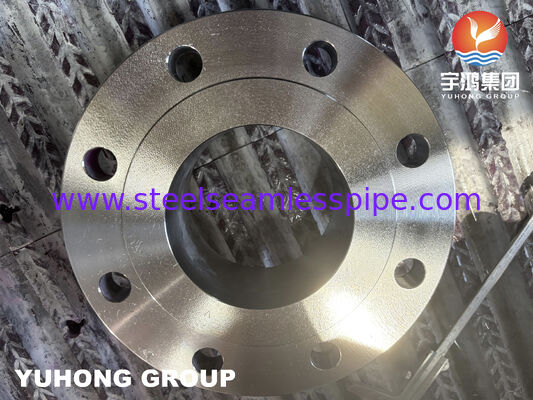

فلنج فولاد ضد زنگ دوفاز S31803 WNRF
مرور کلی محصول
فلنج های فولاد ضد زنگ دوفاز فورج شده برای سیستم های لوله کشی با یکپارچگی بالا
فلنج های S31803 با گردن جوشی و سطح برجسته (WNRF) از فولاد ضد زنگ دوفاز ساخته شده اند که ریزساختار متعادل فریتی-آستنیتی را ترکیب می کند. در مقایسه با فولادهای ضد زنگ آستنیتی معمولی، UNS S31803 استحکام تسلیم بالاتری را به همراه مقاومت بهبود یافته در برابر حفره زایی ناشی از کلرید، خوردگی شکافی و ترک خوردگی تنشی ارائه می دهد.
طراحی گردن جوشی توزیع تدریجی تنش را بین هاب فلنج و لوله فراهم می کند و آن را برای فشار چرخه ای و بارهای مکانیکی بالا مناسب می کند. سطوح آب بندی با سطح برجسته (RF) برای دستیابی به فشرده سازی مطمئن واشر و اتصالات فلنج نشتی گیر در طیف وسیعی از سیستم های لوله کشی صنعتی، با دقت ماشین کاری شده اند.
فلنج ها که مطابق با ASME B16.5، EN 1092-1 و الزامات خاص پروژه موجود هستند، می توانند با قابلیت ردیابی کامل مواد و اسناد بازرسی عرضه شوند.
مشخصات فنی
|
مورد
|
مشخصات
|
|
نام محصول
|
فلنج فولاد ضد زنگ دوفاز S31803 WNRF
|
|
درجه مواد
|
UNS S31803 / ASTM A182 F51
|
|
استاندارد
|
ASME B16.5، EN 1092-1، MSS SP-44
|
|
نوع فلنج
|
گردن جوشی سطح برجسته (WNRF)
|
|
رتبه فشار
|
کلاس 150-2500 / PN10-PN100
|
|
سطح
|
RF (سطح برجسته)، FF، RTJ موجود است
|
|
فرآیند تولید
|
فورجینگ با قالب باز + ماشین کاری CNC
|
|
عملیات حرارتی
|
آنیل شده در محلول
|
|
محدوده NPS
|
1/2 اینچ - 48 اینچ
|
|
بازرسی
|
PMI، UT، PT، سختی، بازرسی ابعادی
|
|
گواهینامه
|
EN 10204 3.1 / 3.2
|
ترکیب شیمیایی
|
عنصر
|
الزامات (%)
|
|
کروم
|
21.0-23.0
|
|
نیکل
|
4.5-6.5
|
|
مولیبدن
|
2.5-3.5
|
|
نیتروژن
|
0.08-0.20
|
|
کربن
|
≤0.03
|
خواص مکانیکی
|
خاصیت
|
الزامات معمول
|
|
استحکام کششی
|
≥620 MPa
|
|
استحکام تسلیم
|
≥450 MPa
|
|
ازدیاد طول
|
≥25%
|
|
سختی
|
≤290 HB
|
ویژگی های محصول
- ریزساختار دوفاز برای عملکرد مکانیکی بهبود یافته
ساختار دو فازی فریتی-آستنیتی استحکام بالاتری نسبت به فولادهای ضد زنگ سری 300 معمولی ارائه می دهد در حالی که چقرمگی خوبی را حفظ می کند.
- مقاومت برتر در برابر خوردگی ناشی از کلرید
مناسب برای محیط های حاوی کلرید که حفره زایی، خوردگی شکافی و ترک خوردگی تنشی ملاحظات طراحی هستند.
- هندسه گردن جوشی بهینه شده
هاب مخروطی تمرکز تنش را به حداقل می رساند و مقاومت در برابر خستگی را تحت بارگذاری چرخه ای بهبود می بخشد.
- سطح برجسته ماشین کاری شده دقیق
ابعاد سطح کنترل شده، نشیمن مطمئن واشر و یکپارچگی آب بندی را تضمین می کند.
هر فلنج می تواند با قابلیت ردیابی شماره حرارت و سوابق بازرسی برای پشتیبانی از اسناد پروژه عرضه شود.
کاربردهای معمول
-
سکوی تولید فراساحلی
-
سیستم های خنک کننده آب دریا
-
کارخانه های شیرین سازی آب
-
واحدهای فرآوری شیمیایی
-
سیستم های لوله کشی تحت فشار
-
تاسیسات LNG
-
لوله کشی مبدل حرارتی
-
سیستم های آب آتش نشانی
-
کارخانه های کود
-
فرآوری خمیر و کاغذ
درجات مواد معادل
|
استاندارد
|
درجه
|
|
ASTM
|
A182 F51
|
|
UNS
|
S31803
|
|
EN
|
1.4462
|
|
DIN
|
X2CrNiMoN22-5-3
|
|
AFNOR
|
Z3 CrNi 22.05 Az
|
|
GB/T
|
022Cr22Ni5Mo3N
|
بازرسی و آزمایش
-
شناسایی مواد مثبت (PMI)
-
آزمایش اولتراسونیک (UT)
-
آزمایش مایع نافذ (PT)
-
اندازه گیری محتوای فریت
-
آزمایش سختی
-
بازرسی ابعادی
-
اسناد EN 10204 3.1 / 3.2
سوالات متداول
1. چرا S31803 را به جای 316L انتخاب کنیم؟
S31803 استحکام بالاتری و مقاومت بهبود یافته در برابر حفره زایی ناشی از کلرید، خوردگی شکافی و ترک خوردگی تنشی را ارائه می دهد و آن را برای محیط های خدماتی چالش برانگیزتر مناسب می کند.
2. چه کلاس های فشاری موجود است؟
کلاس 150 تا کلاس 2500 و رتبه های PN معادل می توانند مطابق با استانداردهای ASME یا EN عرضه شوند.
3. آیا می توان ابعاد فلنج سفارشی تولید کرد؟
بله. الگوهای سوراخ کاری ویژه، ضخامت های غیر استاندارد و ابعاد خاص پروژه را می توان بر اساس نقشه های مشتری تولید کرد.
4. چه اسناد بازرسی موجود است؟
گواهینامه های EN 10204 3.1 یا 3.2، گزارش های PMI، گزارش های UT/PT و سوابق بازرسی ابعادی در صورت درخواست موجود است.
مقایسه PREN
|
ماده
|
PREN معمول
|
|
316L
|
24-26
|
|
S31803 (2205)
|
35-38
|
|
S32750 (2507)
|
≥40
|
S31803 در مقابل S32205
|
مورد
|
S31803
|
S32205
|
|
ترکیب شیمیایی
|
الزامات حداقل ASTM
|
محدوده شیمیایی باریک تر
|
|
خواص مکانیکی
|
معادل
|
معادل
|
|
عرضه معمول
|
به طور گسترده استفاده می شود
|
اغلب دوگانه گواهی شده (S31803/S32205)
|
انواع سطح فلنج
|
نوع سطح
|
کاربرد معمول
|
|
RF
|
لوله کشی فرآیند عمومی
|
|
FF
|
اتصالات سطح صاف
|
|
RTJ
|
سرویس فشار بالا و دمای بالا
|
اصطلاحات فنی
-
PREN (عدد معادل مقاومت در برابر حفره زایی)
-
کنترل محتوای فریت
-
جلوگیری از فاز سیگما
-
آنیل کردن در محلول
-
قابلیت ردیابی شماره حرارت
-
انتقال جوش لب به لب
-
تنش نشیمن واشر
-
مقاومت در برابر ترک خوردگی تنشی (SCC)
-
مقاومت در برابر خوردگی شکافی
-
سرویس سولفید هیدروژن (H2S)
-
سازگاری NACE MR0175 / ISO 15156
