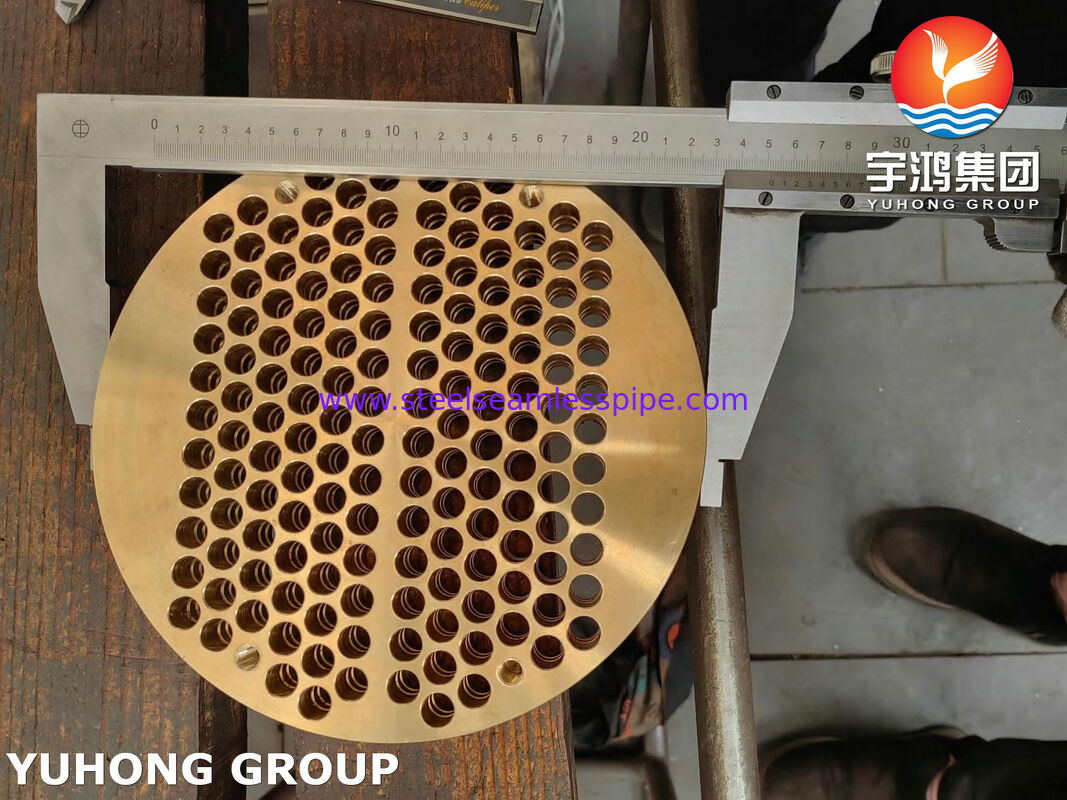

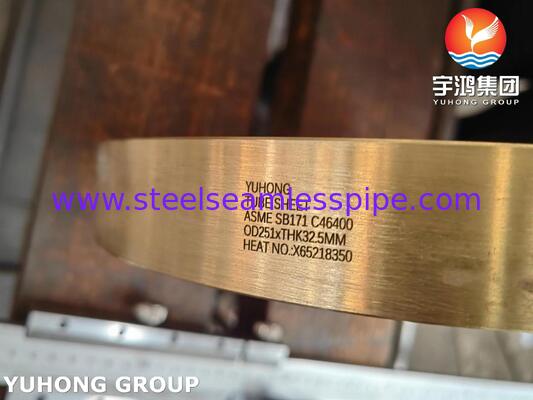

ASME SB171 C46400 لوله های آلیاژ مس برای شیل و مبادله گرما لوله

صفحه لوله ASME SB171 C46400 یک قطعه مبادله گرما آلیاژ مس است که از مواد آلیاژ مس-زنک C46400 ساخته شده است.

صفحه لوله بین لایه و طرف لوله یک مبادله گرما لایه و لوله نصب شده است. این لوله پشتیبانی می کند و مرز جدایی بین مایعات لایه و لوله را تشکیل می دهد.

C46400 معمولاً به عنوانبرنج دریاییبرای کاربردهای مبادله گرما، ابعاد ورق لوله، ترتیب سوراخ لوله، ضخامتو پیکربندی اتصال بر اساس طراحی تجهیزات و نقشه های مهندسی تولید می شود.

مواد و استاندارد

C46400 آلیاژ مس

استاندارد مواد:ASME SB171
درجه مواد:C46400
سازمان ملل متحد:C46400
نوع ماده:آلیاژ مس-زنک / مس دریایی
نوع محصول:صفحه لوله ی مبادله گرما

ASME SB171 بر روی صفحه ، ورق و دایره های آلیاژ مس برای ظروف تحت فشار ، تهویه کننده ها و مبادله گرما پوشش می دهد.

برای یک ورق لوله ساخته شده، مواد C46400 به هندسه ورق لوله مورد نیاز با توجه به طراحی مبادله گرما ماشینکاری می شوند.

C46400 برنج دریایی

C46400 یک آلیاژ مس و روی است که حاوی مس و روی به عنوان عناصر اصلی آلیاژ است.

این ماده معمولاً به عنوانبرنج دریایی.

عناصر آلیاژ معمولی عبارتند از:

• مس (Cu)
• زینک (Zn)
• قلع (Sn)
• سرب (Pb) ، در صورت لزوم با توجه به الزامات درجه مشخص شده

ترکیب شیمیایی و خواص مکانیکی باید مطابق با الزامات ASME SB171 برای C46400 باشد.

طراحی صفحه لوله

طرح سوراخ لوله

ورق لوله با سوراخ های لوله متعدد مطابق با طرح لوله مبدل گرما ماشینکاری می شود.

پارامترهای کلیدی شامل:

• قطر سوراخ لوله
• ارتفاع لوله
• الگوی لوله
• تعداد سوراخ های لوله
• تحمل سوراخ لوله

تنظیمات لوله های رایج عبارتند از:

• ارتفاع مثلث
• ارتفاع مربع
• ارتفاع مربع چرخش

ترتیب نهایی باید مطابق نقشه مهندسی مبدل گرما باشد.

جداسازی طرف پوسته و طرف لوله

ورق لوله کانال های جریان سمت پوسته و لوله را از هم جدا می کند در حالی که رابط ساختاری را برای بسته لوله فراهم می کند.

اتصال لوله

بسته به طراحی مبادله گرما، لوله ها می توانند از طریق:

• گسترش لوله
• جوش مهر
• جوش قدرت
• گسترش + جوش مهر

روش اتصال باید با توجه به طراحی تجهیزات و مشخصات پروژه تعیین شود.

فرآیند تولید

C46400 آماده سازی مواد

مواد آلیاژ مس C46400 مطابق با الزامات ASME SB171 ارائه می شود.

برش صفحه یا دایره

مواد خام به ابعاد مطلوب لوله خالی برش داده می شود.

ماشین آلات CNC

صفحه لوله بر اساس نقشه های مهندسی ماشینکاری می شود.

ماشینکاری ممکن است شامل:

• ماشینکاری قطر بیرونی
• ماشینکاری ضخامت
• حفاری سوراخ لوله
• حفاری حفره با بولت
• ماشین آلات خروجی
• رو به رو

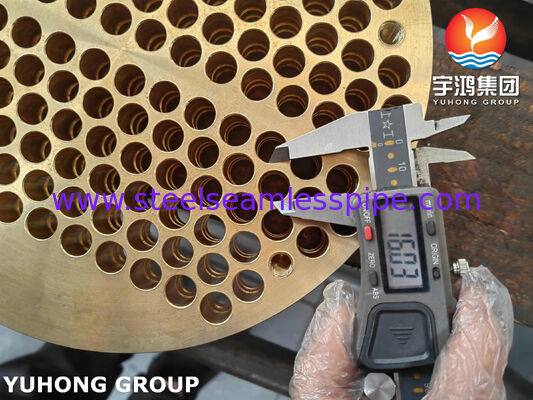

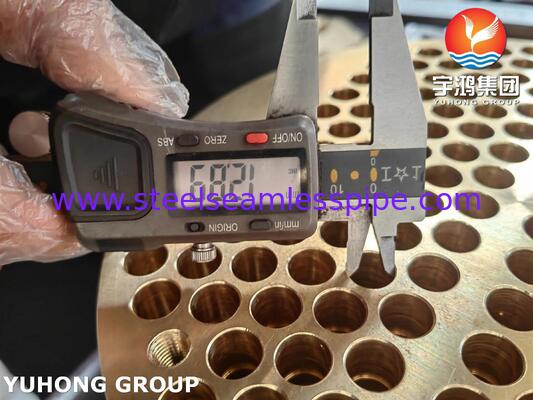

حفاری سوراخ لوله

سوراخ های لوله با توجه به موارد زیر ماشینکاری می شوند:

• قطر بیرونی لوله
• ارتفاع لوله
• تحمل سوراخ
• طرح لوله

بازرسی نهایی

ورق های لوله های تمام شده برای دقت ابعاد، وضعیت سطح، موقعیت سوراخ لوله و سایر الزامات پروژه بررسی می شوند.

مشخصات محصول

ابعاد موجود

ابعاد ورق لوله معمولاً بر اساس نقشه های مبادله گرما سفارشی می شوند.

درخواست ها

مبادله گرما شیل و لوله

ورق های لوله ای ASME SB171 C46400 می توانند به عنوان اجزای ساختاری در اجسام مبادله گرما پوسته و لوله استفاده شوند.

برنامه های کاربردی عبارتند از:

• مبادلات گرما در فرآیند
• مبادلات گرما صنعتی
• دستگاه های تهویه
• یخچال
• تجهیزات فرآیند حرارتی

تجهیزات تهویه کننده

ورق های لوله C46400 می توانند برای مجموعه های تهویه کننده با توجه به ماده لوله و محیط کار مشخص شده تولید شوند.

تجهیزات دریایی و صنعتی

C46400 برنج دریایی همچنین با تجهیزات دریایی و صنعتی در ارتباط است که در آن آلیاژ مس مشخص شده برای شرایط طراحی مناسب است.

کنترل و بازرسی کیفیت

بازرسی مواد

بازرسی ممکن است شامل موارد زیر باشد:

• بررسی ترکیب شیمیایی
• آزمایش خواص مکانیکی
• بررسی گواهینامه مواد

بازرسی ابعاد

ابعاد کلیدی عبارتند از:

• قطر بیرونی
• ضخامت
• قطر سوراخ لوله
• ارتفاع لوله
• موقعیت سوراخ
• ابعاد سوراخ بولت
• سطح

بازرسی سطح

بازرسی ممکن است شامل موارد زیر باشد:

• سطح ماشینکاری شده
• سطح سوراخ لوله
• وضعیت لبه
• ابعاد شکاف
