لوله U فولادی کربن بدون درز ASME SA179 ASTM A179 برای مبدل حرارتی و کندانسور

ASME SA179 ASTM A179 لوله U بدون درز فولاد کربن برای مبادله گرما و تهویه کننده

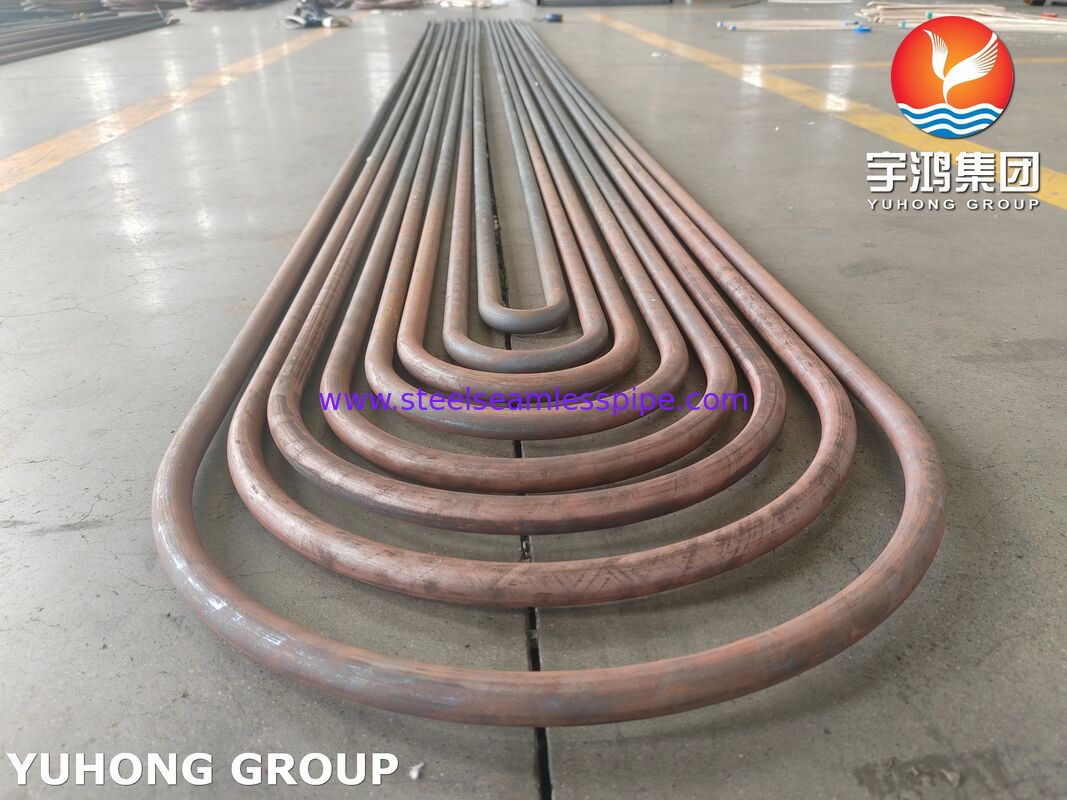

ASME SA179 / ASTM A179 لوله U بدون درز یک لوله مبدل حرارتی فولادی با کربن پایین است که از لوله های بدون درز سرد کشیده شده و سپس به شکل U خم شده است.

این محصول برای مبادلات گرما، تهویه کننده ها، خنک کننده ها و تجهیزات انتقال گرما مشابه طراحی شده است.طراحی U شکل اجازه می دهد گسترش حرارتی از طریق هندسه لوله پذیرفته شود و امکان کار بسته لوله را بدون نیاز به یک ساختار سربی شناور جداگانه فراهم می کند..

لوله U آماده با قطر بیرونی کنترل شده، ضخامت دیواره، طول پای راست، شعاع خم،و فاصله پاها با توجه به نقشه مبدل گرما و مشخصات قابل اجرا.

مواد و استاندارد

ASME SA179 / ASTM A179

استاندارد مواد:ASME SA179 / ASTM A179
درجه مواد:SA179 / A179
نوع ماده:فولاد کم کربن
نوع محصول:لوله بدون درز
فرآیند تولید:لوله بدون درز کشیده شده در سرما + خم کردن U

ASTM A179 / ASME SA179 شامل لوله های فولادی کم کربن بدون درز برای مبادلات حرارتی لوله ای، تهویه کننده ها و تجهیزات انتقال حرارتی مشابه است.

این استاندارد الزامات مربوط به ترکیب شیمیایی، خواص مکانیکی، ابعاد، درمان حرارتی و آزمایش مورد استفاده برای لوله بدون درز نهایی را تعریف می کند.

طراحی لوله U

ساختار U-Bend

لوله مستقیم SA179 بدون درز به شکل U مشخص شده مطابق طراحی تجهیزات خم می شود.

پارامترهای ابعاد کلیدی شامل:

• قطر بیرونی لوله
• ضخامت دیوار
• طول پاهاي صاف
• شعاع خم U
• فاصله مرکز به مرکز
• طول کل لوله U

ابعاد خم شدن بر اساس نقشه مبدل گرما و طراحی بسته لوله تعیین می شود.

ملاحظات گسترش حرارتی

در یک مبادله گرما لوله U، بخش منحنی لوله انعطاف پذیری هندسی را برای انبساط حرارتی تفاوتی بین بسته لوله و پوسته فراهم می کند.

مناسب بودن شعاع خم U و ابعاد لوله باید با توجه به محدوده دمای عملیاتی، شرایط فشار، مواد لوله و طراحی تجهیزات تعیین شود.

فرآیند تولید

تولید لوله های بدون درز

لوله های بدون درز SA179 با کشیدن سرد برای به دست آوردن قطر بیرونی لوله مشخص شده و ضخامت دیواره تولید می شوند.

درمان گرما

لوله با توجه به الزامات ASTM A179 / ASME SA179 مورد درمان گرما قرار می گیرد.

U خم کردن

لوله مستقیم بدون درز با استفاده از تجهیزات خم کنترلی به شکل U خم می شود.

شعاع خم و ابعاد مرکز به مرکز بر اساس نقشه مبادله گرما ساخته می شود.

بازرسی پس از خم کردن

بخش U-bend می تواند برای:

• قطر بیرونی
• ضخامت دیوار
• شعاع خم
• تخمک گذاری
• تراز راست پا
• وضعیت سطح

آزمایش های اضافی می تواند با توجه به نیازهای پروژه انجام شود.

مشخصات محصول

ابعاد موجود

ابعاد لوله های U معمولاً بر اساس طراحی مبادله گرما سفارشی می شوند.

بازرسی U-Bend

بسته به مشخصات پروژه، بازرسی ممکن است شامل موارد زیر باشد:

• بازرسی ابعاد
• اندازه گیری ضخامت دیوار
• بررسی شعاع خم
• اندازه گیری تخمک گذاری
• بازرسی بصری سطح
• آزمایش جریان گردشی
• آزمایش های هیدروستاتیک
• آزمایش پنوماتیک
• PMI زمانی که مشخص شده است

دامنه واقعی بازرسی باید مطابق با مشخصات محصول و الزامات سفارش خرید باشد.

درخواست ها

مبادلات گرما شیل و لوله

لوله های U بدون درز SA179 معمولاً در پوسته لوله U و مبادلات گرما لوله استفاده می شوند که لوله های فولاد کربن مشخص شده اند.

دستگاه های تهویه

این لوله ها همچنین می توانند در تجهیزات تهویه کننده برای سیستم های انتقال گرما صنعتی استفاده شوند.

تجهیزات خنک کننده صنعتی

درخواست ها می توانند شامل موارد زیر باشند:

• خنک کننده های فرآوری
• تجهیزات بازیافت گرما
• دستگاه های تهویه کننده صنعتی
• سیستم های فرآیند حرارتی

انتخاب نهایی مواد باید بر اساس دمای طراحی، فشار، مایع فرآیند، شیمی آب و شرایط خوردگی باشد.

کنترل کیفیت

ردیابی مواد

هر دسته تولید می تواند از طریق:

• شماره گرما
• گواهی مواد
• سوابق بازرسی

بازرسی ابعاد

پارامترهای معمول بازرسی عبارتند از:

• مصرف بیش از حد لوله
• ضخامت دیوار
• طول پاهاي صاف
• شعاع خم
• فاصله مرکز
• هندسه خم U

آزمایش های اضافی

بر اساس الزامات مشتری:

• آزمایش جریان گردشی
• آزمایش های هیدروستاتیک
• آزمایش زیر آب
• بازرسی شخص ثالث
