لوله U بدون درز ASME SA213 T9 برای سرویس مبدل حرارتی با دمای بالا

جزئیات محصول:

محل منبع:	چین
نام تجاری:	YUHONG
گواهی:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
شماره مدل:	SA213 T9 بدون درز U-Tube

پرداخت:

مقدار حداقل تعداد سفارش:	500 کیلوگرم
قیمت:	قابل مذاکره
جزئیات بسته بندی:	قاب چوبی تخته چندلا / قاب آهنی / بسته با درپوش پلاستیکی
زمان تحویل:	بستگی به کمیت دارد
شرایط پرداخت:	T/T، L/C
قابلیت ارائه:	800 تن در ماه

مخاطب

همه محصولات

لوله بدون درز از جنس استنلس استیل (351)

لوله بدون درز از جنس استنلس استیل (347)

لوله فولادی ضد زنگ دوبلکس (137)

لوله فولادی ضد زنگ دوبلکس (39)

لوله سوزن (173)

لوله باله (754)

مبدل حرارتی (43)

لوله مبدل حرارتی (480)

بسته لوله مبادله گرما (57)

صفحه لوله مبدل حرارتی (132)

بافل مبادله گرما (39)

کولر (14)

مخازن تحت فشار (4)

لوله جوش داده شده از جنس استنلس استیل (62)

لوله جوش داده شده از جنس استنلس استیل (136)

آلیاژ نیکل لوله (275)

لوله آلیاژ نیکل (110)

لوله آلیاژ مس (258)

لوله فولادی آلیاژی (229)

لوله تیتانیومی (22)

لوله آنیل روشن (166)

لوله دیگ بخار (164)

اتصالات فولادی (884)

فلنج فولادی (684)

دیگران (412)

قطعات پوشش (9)

توضیحات محصول جزئیات

برجسته کردن:

لوله بدون درز ASME SA213 T9

لوله مبدل حرارتی با دمای بالا

لوله U فولاد آلیاژی

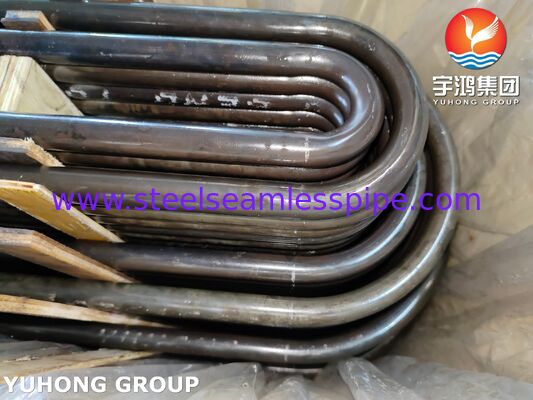

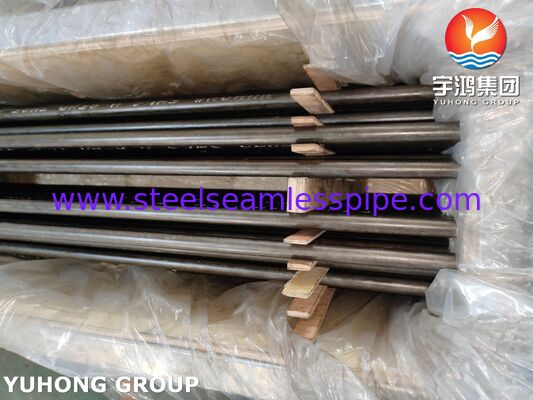

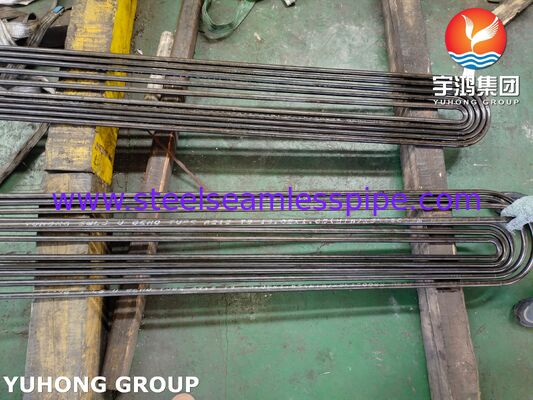

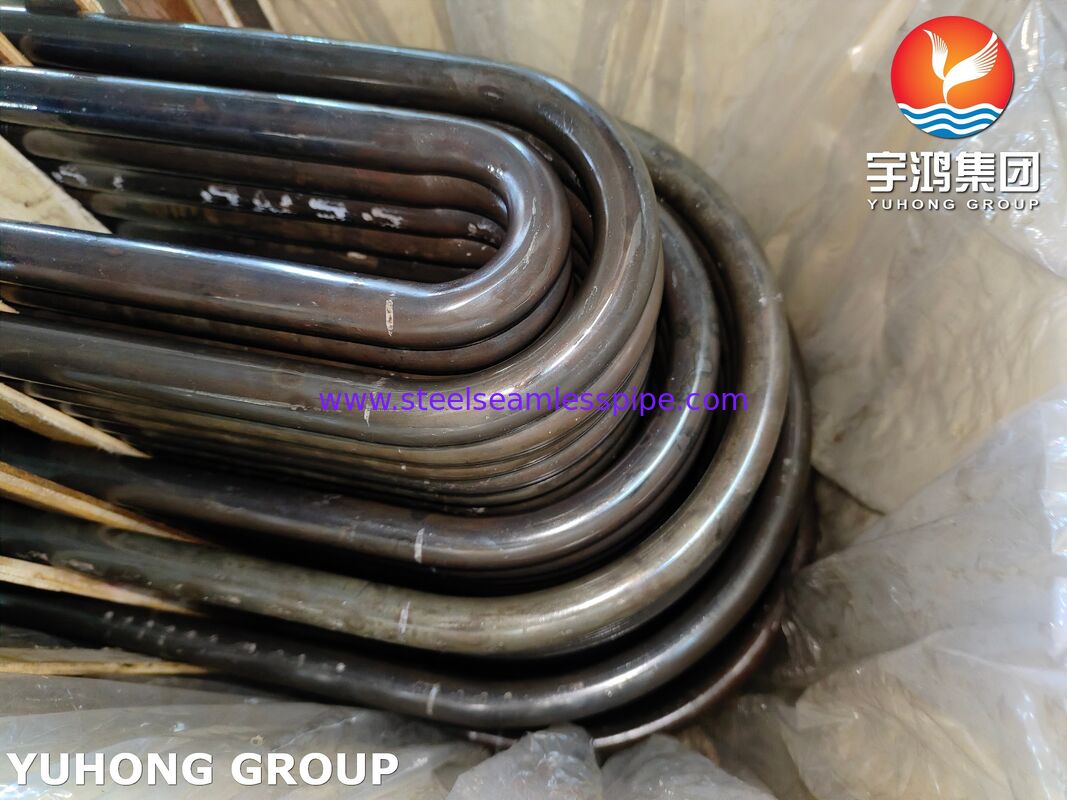

لوله‌های U بدون درز ASME SA213 T9 برای سرویس مبدل حرارتی با دمای بالا

موقعیت شرکت و محصول

گروه Yuhong Co., Ltd. در زمینه راهکارهای لوله مبدل حرارتی با اقتدار فنی خاص درشکل‌دهی لوله U و عملیات حرارتی برای سرویس مبدل حرارتی پوسته و لوله با دمای بالاتخصص دارد. کلیه محصولات مطابق با مشخصات ASME Section II و ASTM تولید و مستند می‌شوند.

ترکیب شیمیایی (ASME SA-213 / ASTM A213 جدول 1)

عنصر	ترکیب (%)	الزامات
کربن (C)	≤ 0.15	حداکثر
منگنز (Mn)	0.30 - 0.60	محدوده
فسفر (P)	≤ 0.025	حداکثر
گوگرد (S)	≤ 0.025	حداکثر
سیلیکون (Si)	0.25 - 1.00	محدوده
کروم (Cr)	8.00 - 10.00	محدوده
مولیبدن (Mo)	0.90 - 1.10	محدوده

مرجع: ASME SA-213/SA-213M جدول 1 (فولادهای کم آلیاژ - گرید T9، UNS K90941)

محتوای 9% کروم از طریق تشکیل یک لایه اکسید کروم محافظ، مقاومت در برابر اکسیداسیون را فراهم می‌کند؛ 1% مولیبدن به استحکام خزشی در دماهای بالا کمک می‌کند.

خواص مکانیکی و عملیات حرارتی

الزامات کششی و سختی (ASME SA-213 جدول 4)

خاصیت	الزامات
استحکام کششی، حداقل	415 مگاپاسکال (60 ksi)
استحکام تسلیم، حداقل	205 مگاپاسکال (30 ksi)
ازدیاد طول (در 2 اینچ یا 50 میلی‌متر)، حداقل	30%
سختی، حداکثر	179 HBW / 190 HV
راکول، حداکثر	89 HRB

مرجع: ASME SA-213/SA-213M جدول 4

عملیات حرارتی (ASME SA-213 جدول 3)

گرید	شماره UNS	نوع عملیات حرارتی	دمای تمپرینگ
T9	K90941	آنیل کامل یا ایزوترمال؛ یا نرمالایز و تمپر	حداقل 1250 درجه فارنهایت [675 درجه سانتی‌گراد]

مرجع: ASME SA-213/SA-213M جدول 3

عملیات حرارتی باید به طور جداگانه و علاوه بر گرمایش برای شکل‌دهی گرم انجام شود. برای فولادهای آلیاژی فریتی از جمله T9، لوله‌ها باید مطابق با الزامات جدول 3 برای عملیات حرارتی مجدداً گرم شوند.

الزامات تولید و تست

فرآیند تولید

لوله‌ها باید با فرآیند بدون درز ساخته شوند و بسته به مشخصات، یا به صورت گرم تمام شده یا سرد تمام شده باشند.

تست‌های مورد نیاز طبق ASME SA-213

هر بچ باید تحت بازرسی‌های زیر قرار گیرد:

تست	فرکانس
تست کشش	یک نمونه از یک لوله در هر بچ (≤50 لوله)؛ دو لوله در هر بچ (>50 لوله)
تست سختی (برینل/ویکرز/راکول)	دو لوله در هر بچ
تست صاف کردن	هر انتهای یک لوله تمام شده در هر بچ
تست شعله‌ور کردن	هر انتهای یک لوله تمام شده در هر بچ (لوله متفاوت از تست صاف کردن)
تست هیدرواستاتیک یا تست الکتریکی غیر مخرب	هر لوله

مرجع: ASME SA-213/SA-213M بخش‌های 9 و 10

ملاحظات ویژه: فولادهای فریتی خاص تحت پوشش این مشخصات در صورت سرد شدن سریع از دمای بالاتر از دمای بحرانی خود سخت می‌شوند. فولادهای حاوی کروم با 4% کروم و بالاتر - از جمله T9 با 8-10% کروم - ممکن است هنگام سرد شدن در هوا از دماهای بالا، سخت شوند. عملیات شامل گرمایش بالاتر از دماهای بحرانی (جوشکاری، فلنجینگ، خمکاری گرم) باید با عملیات حرارتی مناسب دنبال شود.

قابلیت‌های ساخت پشتیبان

گروه Yuhong تامین یکپارچه برای ساخت مبدل حرارتی را ارائه می‌دهد:

قطعه	سازگاری مواد
لوله‌های U	ASTM A213 T9 (و سایر گریدهای T)
لوله‌های مستقیم	ASTM A213 / A269 / A249
صفحات لوله	SA-516 Gr.70, SA-266, مواد روکش‌دار
بافل‌ها	فولاد کربن، فولاد ضد زنگ
پوسته و کانال‌ها	SA-516 Gr.70, SA-240

حداقل شعاع خم U: 1.5 * OD (استاندارد)، با شعاع‌های کوچکتر که با توافق در دسترس هستند.

محدوده کاربرد

لوله‌های بدون درز ASME SA-213 T9 برای سرویس‌های با دمای بالا و فشار بالا از جمله موارد زیر مشخص شده‌اند:

سوپر هیترها و ری هیترها در دیگ‌های بخار نیروگاه
مبدل‌های حرارتی پوسته و لوله در پالایشگاه‌ها و پتروشیمی‌ها
بسته‌های لوله مبدل حرارتی برای سرویس‌های فرآیندی با دمای بالا
مبدل حرارتی هوا خنک بخش‌های لوله
بخش‌های همرفت کوره آتش‌دار و لوله‌های کوره کراکینگ

محدوده عملیاتی: سرویس پایدار در دماهای تا حدود 600-650 درجه سانتی‌گراد (1110-1200 درجه فارنهایت) با حفظ مقاومت در برابر اکسیداسیون و استحکام خزشی.

نکات برجسته فنی و سفارشی‌سازی

مقاومت در برابر اکسیداسیون: محتوای 8-10% کروم یک مقیاس اکسید محافظ پایدار تشکیل می‌دهد و مقاومت برتری در برابر پوسته شدن در محیط‌های اکسید کننده و بخار با دمای بالا را در مقایسه با گریدهای کم آلیاژتر فراهم می‌کند.

استحکام خزشی: افزودن 0.90-1.10% مولیبدن استحکام دمای بالا و مقاومت خزشی را که برای سرویس طولانی مدت در کاربردهای سوپر هیتر و ری هیتر ضروری است، افزایش می‌دهد.

سفارشی‌سازی در دسترس است:

قطر خارجی: 6.35 میلی‌متر تا 219.1 میلی‌متر (یا طبق مشخصات)
ضخامت دیواره: 0.8 میلی‌متر تا 15 میلی‌متر (حداقل یا میانگین ضخامت دیواره طبق سفارش)
طول: طول‌های مشخص یا تصادفی تا 12 متر+
شعاع‌های خم U: استاندارد 1.5*OD؛ شعاع‌های سفارشی در دسترس است
پرداخت سطح: نورد شده، اسیدشویی شده، یا آنیل روشن
آماده‌سازی انتها: ساده، پخ‌دار، یا رزوه شده

سوالات متداول - ملاحظات فنی برای انتخاب لوله U T9

س: چرا T9 به جای T22 یا T11 برای سرویس سوپر هیتر انتخاب می‌شود؟

T9 به دلیل داشتن 9% کروم و 1% مولیبدن، مقاومت اکسیداسیون و استحکام خزشی بالاتری در دماهای بالا ارائه می‌دهد و آن را برای بخش‌های داغ‌تر سوپر هیتر و ری هیتر که گریدهای کم آلیاژتر ممکن است دچار پوسته شدن تسریع شده شوند، مناسب می‌سازد.

س: چه عملیات حرارتی برای لوله‌های ASME SA-213 T9 مورد نیاز است؟

لوله‌های T9 باید نرمالایز و تمپر شوند، یا آنیل کامل یا ایزوترمال شوند، با حداقل دمای تمپرینگ 1250 درجه فارنهایت [675 درجه سانتی‌گراد]. عملیات حرارتی باید جدا از شکل‌دهی گرم انجام شود.

س: چه تست‌هایی برای لوله‌های U T9 اجباری است؟

هر لوله نیاز به تست هیدرواستاتیک یا تست الکتریکی غیر مخرب دارد. در هر بچ، تست‌های کشش، سختی، صاف کردن و شعله‌ور کردن از لوله‌های تعیین شده مورد نیاز است.
