لوله جوشی دوفاز 2205 S31803 ASTM A790 برای سرویس خورنده
لوله فولادی ضد زنگ جوشی دوفاز 2205 S31803 ASTM A790
مرور کلی محصول

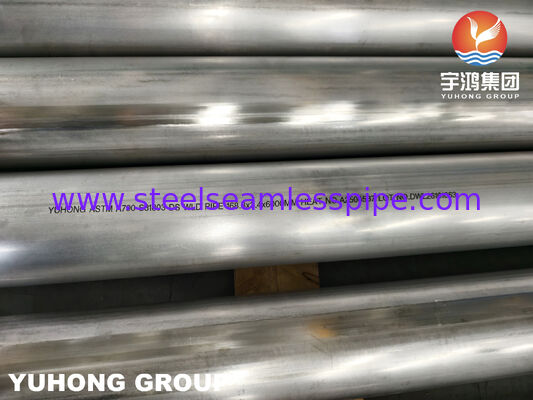

لوله فولادی ضد زنگ جوشی دوفاز 2205 S31803 ASTM A790 یک لوله فولادی ضد زنگ دوفاز فریتی-آستنیتی است که برای لوله‌کشی فرآیندی خورنده و خدمات صنعتی پرتقاضا طراحی شده است. این لوله که از فولاد ضد زنگ دوفاز UNS S31803 ساخته شده است، استحکام مکانیکی بالا را با مقاومت خوب در برابر خوردگی عمومی و محیط‌های حاوی کلر ترکیب می‌کند.
ساختار جوشی برای کاربردهایی که نیاز به کیفیت جوش طولی کنترل شده، ابعاد لوله سفارشی و قطرهای خارجی بزرگتر دارند، مناسب است. این لوله می‌تواند با عملیات حرارتی محلول، اسیدشویی، بازرسی ابعادی و آزمایش‌های خاص پروژه مطابق با الزامات ASTM A790/A790M و سفارش خرید ارائه شود.
دوفاز 2205 S31803 به طور گسترده برای صنایع نفت و گاز، پتروشیمی، فرآوری شیمیایی، دریایی، تولید برق و سیستم‌های آب صنعتی که فولاد ضد زنگ معمولی یا فولاد کربن ممکن است ترکیب مورد نیاز استحکام و مقاومت در برابر خوردگی را فراهم نکنند، در نظر گرفته می‌شود.
مشخصات فنی
| مورد |
مشخصات |
| نام محصول |
لوله فولادی ضد زنگ جوشی دوفاز 2205 |
| درجه مواد |
UNS S31803 |
| درجه رایج |
دوفاز 2205 |
| نوع ماده |
فولاد ضد زنگ دوفاز فریتی-آستنیتی |
| استاندارد مواد |
ASTM A790 / ASME SA790 |
| روش تولید |
جوشکاری طولی اتوماتیک |
| نوع لوله |
لوله جوشی درز مستقیم |
| عملیات حرارتی |
محلول آنیل شده |
| وضعیت سطح |
آنیل شده و اسیدشویی شده / سفارشی |
| قطر خارجی |
سفارشی |
| ضخامت دیوار |
سفارشی |
| طول |
ثابت / تصادفی / سفارشی |
| آماده سازی انتها |
ساده / پخ خورده / سفارشی |
| استاندارد ابعاد |
ASME B36.19 / مشخصات پروژه |
| بازرسی |
هیدرواستاتیک / غیر مخرب / ابعادی |
| PMI |
موجود |
| MTC |
EN 10204 3.1 / 3.2 |
| بازرسی شخص ثالث |
در صورت درخواست موجود است |
مواد: UNS S31803 دوفاز 2205
UNS S31803 یک درجه فولاد ضد زنگ دوفاز است که معمولاً با خانواده دوفاز 2205 شناخته می‌شود. ریزساختار فریتی-آستنیتی آن تعادلی از استحکام و مقاومت در برابر خوردگی را فراهم می‌کند که با گریدهای آستنیتی معمولی مانند 304L و 316L متفاوت است.
سیستم آلیاژی حاوی کروم، نیکل، مولیبدن و نیتروژن به مقاومت آن در برابر محیط‌های حاوی کلر و ترک خوردگی ناشی از تنش کمک می‌کند. بنابراین S31803 اغلب برای لوله‌کشی فرآیندی که هم استحکام مکانیکی و هم مقاومت در برابر خوردگی ملاحظات مهم طراحی هستند، انتخاب می‌شود.
ویژگی های محصول
- ساختار دوفاز فریتی-آستنیتی: ریزساختار دوفاز ترکیبی از استحکام مکانیکی و مقاومت در برابر خوردگی را برای سیستم‌های لوله‌کشی صنعتی پرتقاضا فراهم می‌کند.
- مقاومت خوب در برابر خوردگی کلر: S31803 دوفاز 2205 معمولاً برای لوله‌کشی در معرض سیالات حاوی کلر و سایر محیط‌های فرآیندی خورنده انتخاب می‌شود.
- مقاومت در برابر ترک خوردگی ناشی از تنش: فولاد ضد زنگ دوفاز مقاومت بهتری در برابر ترک خوردگی ناشی از تنش کلر در مقایسه با بسیاری از گریدهای فولاد ضد زنگ آستنیتی معمولی ارائه می‌دهد.
- استحکام مکانیکی بالا: استحکام مکانیکی دوفاز 2205 بالاتر از بسیاری از فولادهای ضد زنگ آستنیتی معمولی است و آن را برای لوله‌کشی تحت فشار و سیستم‌های فرآیندی که استحکام یک ملاحظه مهم است، مناسب می‌سازد.
- ساختار جوشی کنترل شده: جوشکاری طولی اتوماتیک یک درز جوش کنترل شده را فراهم می‌کند و امکان تولید قطرهای لوله بزرگتر و ضخامت‌های دیواره سفارشی را می‌دهد.
- عرضه قابل سفارشی سازی: قطر خارجی لوله، ضخامت دیواره، طول، آماده سازی انتها، وضعیت سطح، بازرسی و مستندات را می‌توان طبق الزامات پروژه عرضه کرد.
فرآیند تولید
فرآیند تولید معمول برای لوله جوشی ASTM A790 S31803 شامل موارد زیر است:
- آماده سازی ورق یا نوار فولاد ضد زنگ دوفاز
- شناسایی مواد اولیه و تأیید شیمیایی
- شکل دهی ورق یا نوار
- جوشکاری طولی کنترل شده
- بازرسی درز جوش
- عملیات حرارتی محلول
- اسیدشویی و عملیات سطح
- برش به طول مشخص شده
- آماده سازی انتها
- بازرسی ابعادی
- آزمایش هیدرواستاتیک یا غیر مخرب مربوطه
- PMI و بازرسی نهایی
- علامت گذاری و بسته بندی صادراتی
مسیر تولید واقعی و دامنه آزمایش طبق استاندارد مربوطه، مشخصات خرید و برنامه بازرسی توافق شده کنترل می‌شود.
کاربردها
- نفت و گاز: در سیستم‌های لوله‌کشی فرآیندی، تولیدی و خدماتی منتخب که ممکن است با سیالات خورنده و محیط‌های حاوی کلر مواجه شوند، استفاده می‌شود.
- کارخانه‌های پتروشیمی: مناسب برای لوله‌کشی فرآیندی در پالایشگاه‌ها و تأسیسات پتروشیمی که نیاز به ساختار فولاد ضد زنگ دوفاز دارند.
- فرآوری شیمیایی: برای خطوط فرآیندی شیمیایی منتخب که مقاومت در برابر خوردگی و استحکام مکانیکی مورد نیاز است، استفاده می‌شود.
- سیستم‌های دریایی و آب دریا: برای لوله‌کشی دریایی، سیستم‌های آب خنک کننده و کاربردهای مرتبط با آب دریا، بسته به شرایط واقعی سرویس، در نظر گرفته می‌شود.
- تولید برق: در سیستم‌های آب خنک کننده، آب فرآیندی و لوله‌کشی کمکی منتخب در نیروگاه‌ها استفاده می‌شود.
- لوله‌کشی فرآیند صنعتی: مناسب برای سیستم‌های انتقال سیالات صنعتی که نیاز به ترکیبی از استحکام، مقاومت در برابر خوردگی و ساختار لوله جوشی دارند.
رسانه‌های سرویس معمول
توجه: مناسب بودن مواد باید بر اساس رسانه واقعی، غلظت کلر، دما، سرعت جریان و شرایط عملیاتی ارزیابی شود.
لوله جوشی ASTM A790 S31803 در مقابل لوله بدون درز
ASTM A790 هر دو نوع لوله فولادی ضد زنگ دوفاز بدون درز و جوشی درز مستقیم را پوشش می‌دهد. لوله جوشی با شکل دهی ورق یا نوار و ایجاد یک جوش طولی کنترل شده تولید می‌شود. این می‌تواند برای قطرهای خارجی بزرگتر و ابعاد سفارشی خاص مفید باشد. لوله بدون درز بدون جوش طولی تولید می‌شود و ممکن است برای الزامات فشار، اندازه یا پروژه خاص انتخاب شود. انتخاب بین ساختار جوشی و بدون درز باید بر اساس ابعاد لوله، شرایط سرویس، الزامات طراحی و مشخصات پروژه مربوطه باشد.
S31803 در مقابل S32205 دوفاز 2205
| مورد |
S31803 |
S32205 |
| نام رایج |
دوفاز 2205 |
دوفاز 2205 |
| تعیین UNS |
S31803 |
S32205 |
| خانواده مواد |
فولاد ضد زنگ دوفاز |
فولاد ضد زنگ دوفاز |
| ساختار |
فریتی-آستنیتی |
فریتی-آستنیتی |
| سیستم Cr-Ni-Mo معمول |
کلاس 22Cr-5Ni-3Mo |
کلاس 22Cr-5Ni-3Mo |
| کاربردهای معمول |
لوله‌کشی فرآیندی خورنده |
لوله‌کشی فرآیندی خورنده |
اگرچه S31803 و S32205 هر دو معمولاً با دوفاز 2205 مرتبط هستند، اما الزامات ترکیب شیمیایی متفاوتی دارند. نباید آنها را به طور خودکار قابل تعویض در نظر گرفت. همیشه باید از درجه UNS دقیق مشخص شده در سفارش خرید پیروی کرد.
تعیین مواد مرتبط
| استاندارد / سیستم |
تعیین |
| UNS |
S31803 |
| درجه رایج |
دوفاز 2205 |
| ASTM |
A790 S31803 |
| ASME |
SA790 S31803 |
| EN |
1.4462 |
| مرجع EN |
X2CrNiMoN22-5-3 |
| مرجع JIS |
SUS329J3L |
تعیین‌های مرتبط باید قبل از اینکه معادل‌های دقیق در نظر گرفته شوند، با استاندارد مواد مربوطه و الزامات شیمیایی/مکانیکی تأیید شوند.
بازرسی و آزمایش
بازرسی کیفیت را می‌توان مطابق با ASTM A790/A790M و الزامات خاص پروژه ترتیب داد. گزینه‌های بازرسی معمول شامل موارد زیر است:
- تجزیه و تحلیل ترکیب شیمیایی
- آزمایش کشش
- آزمایش سختی
- آزمایش صاف کردن
- آزمایش هیدرواستاتیک
- آزمایش الکتریکی غیر مخرب
- بازرسی درز جوش
- آزمایش اولتراسونیک در صورت مشخص شدن

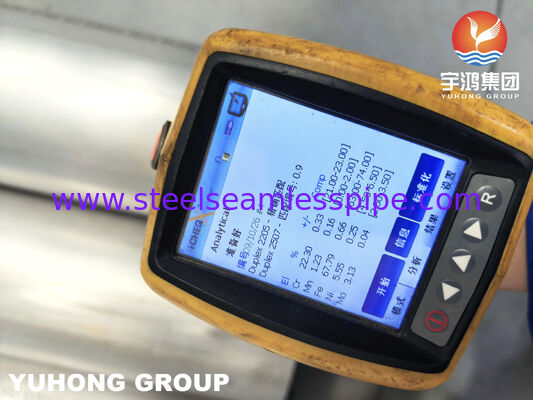

- شناسایی مواد مثبت (PMI)

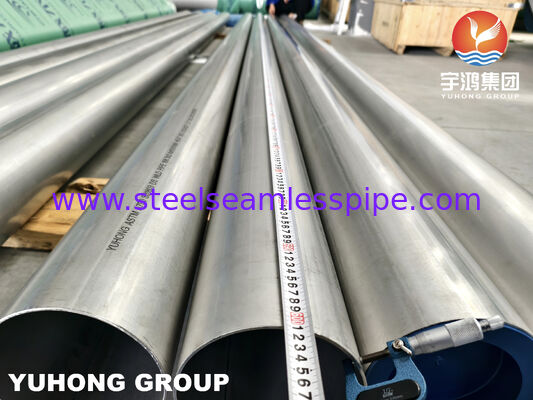

- بازرسی ابعادی
- بازرسی چشمی
- بازرسی سطح
- بازرسی شخص ثالث
عملیات سطح
لوله جوشی ASTM A790 S31803 را می‌توان با وضعیتی از سطح مناسب برای فرآیند تولید و الزامات پروژه عرضه کرد. گزینه‌های معمول شامل موارد زیر است:
- محلول آنیل شده و اسیدشویی شده
- آنیل شده و اسیدشویی شده
- سطح ماشین کاری شده
- پرداخت سطح سفارشی
الزامات سطح باید مطابق با ابعاد لوله، مسیر تولید و مشخصات پروژه تأیید شوند.
آماده سازی انتها
انتهای لوله را می‌توان مطابق با الزامات لوله‌کشی و جوشکاری مشتری عرضه کرد. گزینه‌های موجود شامل موارد زیر است:
- انتهای صاف
- انتهای پخ خورده
- انتهای برش مربع
- آماده سازی انتهای سفارشی
اسناد کیفیت و گواهینامه‌ها
اسناد زیر را می‌توان مطابق با سفارش خرید و برنامه بازرسی ارائه کرد:
- گواهی تست مواد EN 10204 3.1
- گواهی EN 10204 3.2 در صورت درخواست
- گزارش تجزیه و تحلیل شیمیایی
- گزارش تست مکانیکی
- گزارش تست هیدرواستاتیک
- گزارش NDT
- گزارش PMI
- گزارش بازرسی ابعادی
- سوابق عملیات حرارتی
- لیست بسته بندی
- گواهی مبدا
- گزارش بازرسی شخص ثالث
بسته بندی

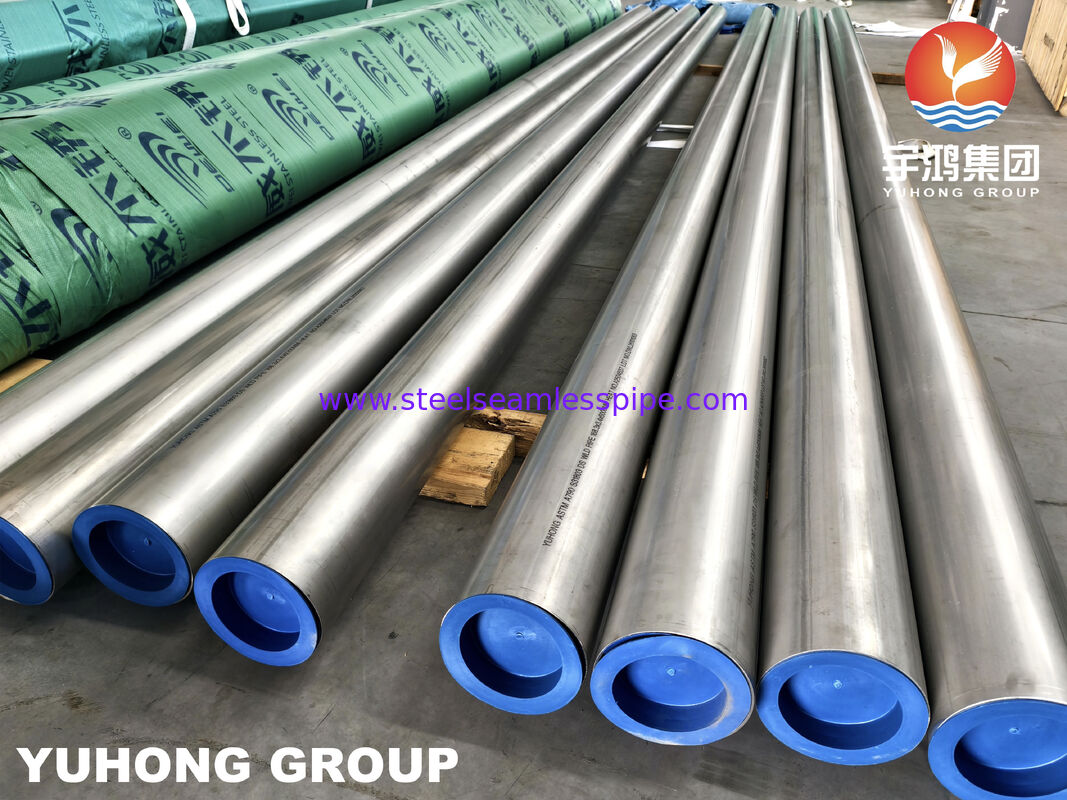

لوله‌های جوشی ASTM A790 S31803 معمولاً با درپوش‌های محافظ و بسته‌بندی ایمن مطابق با اندازه لوله و الزامات حمل و نقل عرضه می‌شوند. بسته‌بندی پلاستیکی، بسته‌بندی فولادی و بسته‌بندی صادراتی دریایی را می‌توان برای حمل و نقل طولانی مدت ترتیب داد.
ساخت و عرضه سفارشی
ما می‌توانیم لوله جوشی دوفاز 2205 S31803 ASTM A790 را با موارد سفارشی عرضه کنیم:
- قطر خارجی
- ضخامت دیوار
- طول لوله
- آماده سازی انتها
- وضعیت سطح
- عملیات حرارتی
- الزامات بازرسی
- الزامات PMI
- الزامات NDT
- بازرسی شخص ثالث
- گواهینامه مواد
نقشه‌های فنی، مشخصات پروژه و برنامه‌های بازرسی را می‌توان قبل از تولید بررسی کرد تا الزامات مربوطه تأیید شود.
سوالات متداول
- لوله ASTM A790 S31803 چیست؟
لوله ASTM A790 S31803 لوله فولاد ضد زنگ دوفاز است که مطابق با الزامات ASTM A790/A790M تولید می‌شود. UNS S31803 معمولاً با فولاد ضد زنگ دوفاز 2205 مرتبط است.
- آیا لوله ASTM A790 S31803 جوشی است یا بدون درز؟
ASTM A790 هر دو نوع لوله بدون درز و جوشی درز مستقیم را پوشش می‌دهد. توضیحات محصول باید به وضوح مشخص کند که آیا لوله عرضه شده جوشی است یا بدون درز.
- آیا S31803 همان دوفاز 2205 است؟
S31803 معمولاً به عنوان دوفاز 2205 شناخته می‌شود. با این حال، S31803 و S32205 الزامات شیمیایی متفاوتی دارند، بنابراین درجه UNS مشخص شده برای هر پروژه باید تأیید شود.
- لوله جوشی ASTM A790 S31803 برای چه مواردی استفاده می‌شود؟
این ماده معمولاً در صنایع نفت و گاز، پتروشیمی، فرآوری شیمیایی، دریایی، تولید برق و کاربردهای لوله‌کشی فرآیند صنعتی استفاده می‌شود.
- آیا لوله جوشی S31803 را می‌توان با PMI عرضه کرد؟
بله. شناسایی مواد مثبت (PMI) را می‌توان در صورت نیاز توسط سفارش خرید یا برنامه بازرسی ترتیب داد.
- آیا می‌توان بازرسی شخص ثالث را ترتیب داد؟
بله. بازرسی شخص ثالث را می‌توان مطابق با دامنه بازرسی توافق شده و الزامات پروژه ترتیب داد.
