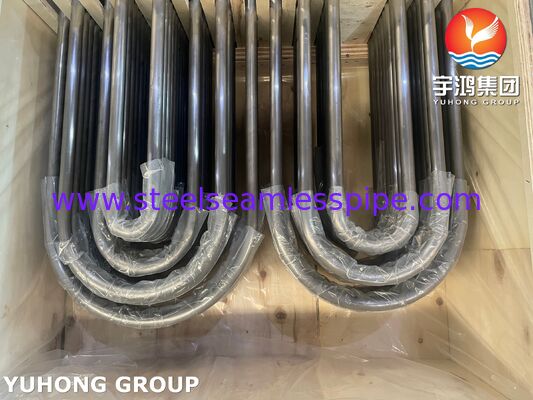

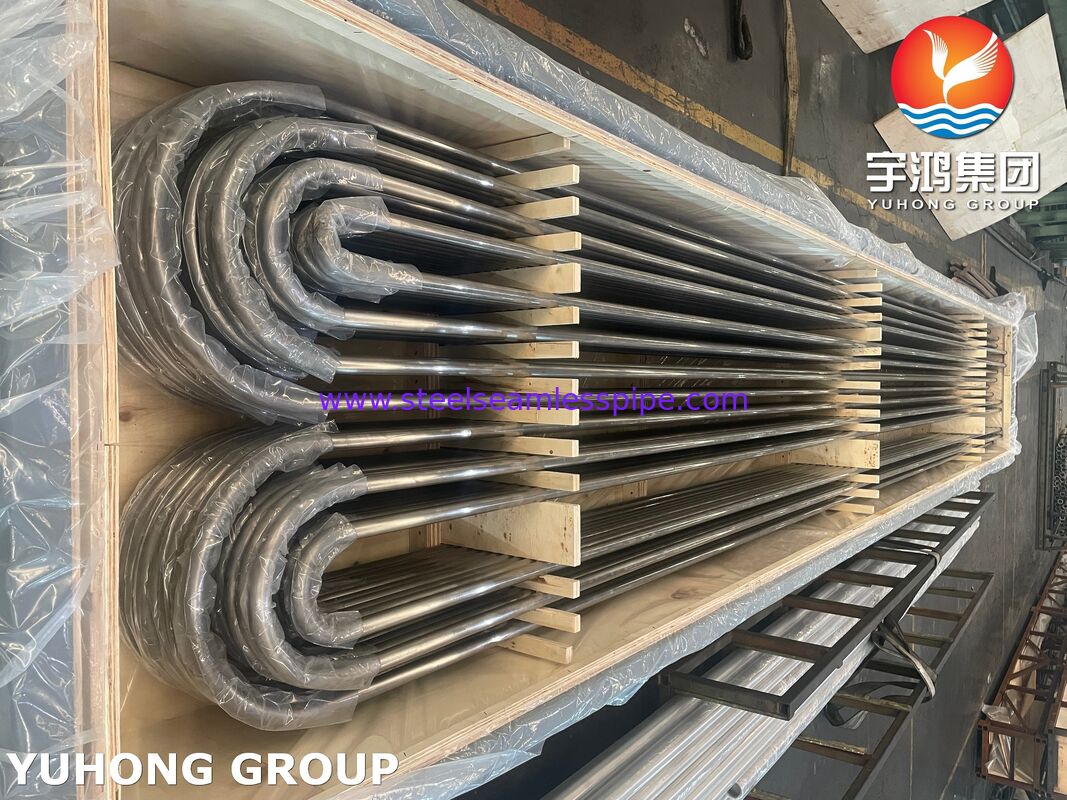

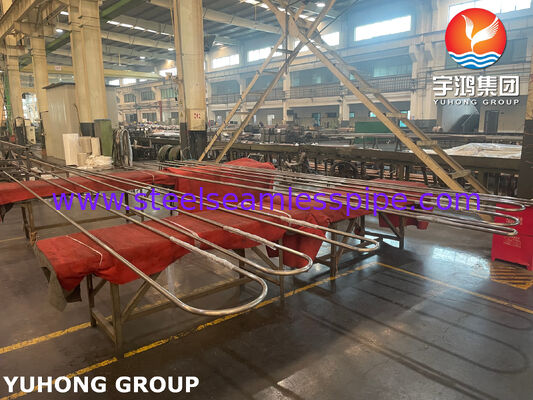

لوله‌های U شکل آلیاژ نیکل ASME SB163 N04400 برای کندانسور و مبدل حرارتی پوسته و لوله

ASME SB-163 جدول 1

ASME SB-163 جدول 3

N04400 به صورت گرم شده یا بدون فشار عرضه می شود. اگر لوله های بدون فشار دارای انتهای گرم شده باشند، سختی پس از گرم کردن نباید از مقدار ASME SB-163 جدول 3 بیشتر باشد.الزامات اندازه دانه ASME SB-163 برای UNS N08120 اعمال می شود، UNS N08810 و UNS N08811، نه به N04400.

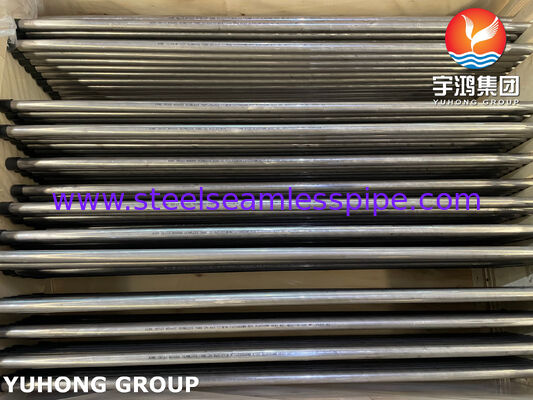

لوله بدون درز N04400 به صورت سرد کار می شود و با حرارت درمان می شود. ASME SB-163 مستلزم:

• تجزیه و تحلیل شیمیایی
• آزمایش تنش
• آزمایش سختی در صورت مشخص کردن نوک های گرم
• آزمایش شعله
• آزمایش های الکتریکی هیدروستاتیک یا غیر مخرب

آزمایش شعله دار بر روی یک انتهای 1٪ از طول لوله های آماده در هر دسته انجام می شود (حداقل یک لوله برای دسته های کمتر از 100 لوله). یک ابزار گسترش 60 ° قطر بیرونی مشخص شده را 30٪ افزایش می دهد ،و نمونه ی بزرگ شده نباید شکافی در دیوار داشته باشد..

هر لوله یا آزمایش هیدروستاتیک یا غیر مخرب الکتریکی را دریافت می کند. برای آزمایش هیدروستاتیک، لوله هایی با OD 1/2 in. (3.2 mm) و بزرگتر و دیوار 0.015 in (0.38 mm) و بالاتر از 1000 psi آزمایش می شود (6.9 MPa) ، به شرطی که تنش فیبر محاسبه شده از S مجاز فراتر نرود. برای N04400، S 17500 psi (120.6 MPa) گرم و 21200 psi (146.2 MPa) تخفیف تنش است.

اطلاعات سفارش تحت ASME SB-163 شامل آلیاژ، وضعیت، پایان، ابعاد، عملیات ساخت، الزامات آزمایش، پایان ها، الزامات اضافی و مشخصات بازرسی است.

گزینه های U-bend سفارشی عبارتند از:

• شعاع خم R
• طول پا
• لبه های گندیده
• هیدرو پس از خم کردن
• PDE و شاهد شخص ثالث

صفحه های لوله ای مناسب، بازها، سرها و لوله های بالدار در دسترس هستند. کاربردهای معمول شامل تهویه کننده ها، مبادلات حرارتی، خنک کننده های هوا، بسته های لوله،و وظایف خنک کننده دریایی یا شیمیایی که مقاومت در برابر خوردگی نیکل مس مورد نیاز است. ساخت بدون درز از درز های جوش طولی اجتناب می کند، در حالی که طراحی خم U جوش های میدان را کاهش می دهد و گسترش حرارتی را فراهم می کند.

دیوار متوسط در مقابل دیوار حداقل؟ASME SB-163 هر دو را پوشش می دهد. برای محاسبه دیوار قله U-bend، T حداقل دیوار مشخص شده یا دیوار متوسط مشخص شده به جز تحمل قابل قبول به جز دیوار است.

آیا اندازه دانه برای N04400 مورد نیاز است؟شماره: نیاز به اندازه دانه ASME SB-163 برای UNS N08120، UNS N08810 و UNS N08811 اعمال می شود.

آیا آزمایش هیدروستاتیک پس از خم کردن می تواند انجام شود؟بله، زمانی که مشخص شده است. حداقل زمان نگه داری 5 ثانیه است و فشار فیبر مورد نیاز برای محاسبه فشار تست هیدروستاتیک 26600 psi (183.3 MPa) است.
