لوله های باله دار کم برای کندانسورها – برنج آلومینیومی ASME SB111 C68700

مرور کلی محصول

لوله های باله دار کم برای کندانسورها، ساخته شده از برنج آلومینیومی ASME SB111 C68700 / UNS C68700، برای افزایش سطح انتقال حرارت خارجی لوله های کندانسور ضمن حفظ هندسه فشرده لوله طراحی شده اند.

C68700 که معمولاً با نام برنج آلومینیومی B / برنج آلومینیومی آرسنیکی شناخته می شود، یک آلیاژ مس-روی حاوی آلومینیوم و افزودنی کنترل شده آرسنیک است. ASME SB111 / ASTM B111، C68700 را برای کاربردهای لوله کندانسور، اواپراتور و مبدل حرارتی بدون درز تشخیص می دهد.

هندسه باله دار کم، مجموعه ای از باله های خارجی یکپارچه را در اطراف سطح لوله ایجاد می کند. در مقایسه با یک لوله ساده با همان قطر اسمی، افزایش سطح خارجی می تواند انتقال حرارت را بهبود بخشد و ظرفیت انتقال حرارت بیشتری را در یک پوسته مبدل معین فراهم کند.

این لوله ها به ویژه برای کندانسورهای سطحی، مبدل های حرارتی آب دریا و آب خنک کننده، کندانسورهای دریایی، تجهیزات شیرین سازی آب و سیستم های خنک کننده صنعتی که در آنها برنج آلومینیومی به دلیل ترکیب هدایت حرارتی، استحکام مکانیکی و مقاومت در برابر فرسایش-خوردگی در شرایط مناسب سرویس آب انتخاب می شود، مناسب هستند.

ویژگی های کلیدی

• جنس: برنج آلومینیومی ASME SB111 C68700 / UNS C68700
• نام ماده: برنج آلومینیومی B / برنج آلومینیومی آرسنیکی
• نوع لوله: لوله باله دار کم بدون درز
• کاربرد: کندانسورها و مبدل های حرارتی
• باله های کم یکپارچه سطح انتقال حرارت خارجی را افزایش می دهند
• مناسب برای سرویس آب خنک کننده و کندانسور
• در ارتفاع باله، گام، ضخامت دیواره و طول سفارشی موجود است
• ساخته شده طبق نقشه های مشتری و الزامات مبدل حرارتی
• بازرسی ابعادی و غیرمخرب موجود است
• مناسب برای تولید برق، کاربردهای دریایی، شیرین سازی آب، پتروشیمی و خنک کننده صنعتی

کاربردهای معمول

1. کندانسورهای سطحی

لوله های باله دار کم C68700 را می توان در سیستم های کندانسور سطحی که در آن بخار در یک طرف سطح انتقال حرارت متراکم می شود و آب خنک کننده از طریق لوله جریان می یابد، استفاده کرد.

ASTM B111 به طور خاص C68700 را در میان آلیاژهای مس پوشش داده شده برای کندانسورهای سطحی، اواپراتورها و مبدل های حرارتی شناسایی می کند.

2. کندانسورهای نیروگاه

این لوله ها را می توان برای کندانسور و تجهیزات خنک کننده کمکی در موارد زیر در نظر گرفت:

• نیروگاه های حرارتی
• نیروگاه های سیکل ترکیبی
• تاسیسات تولید برق صنعتی
• سیستم های تولید همزمان

3. خنک کننده دریایی و آب دریا

C68700 به طور گسترده ای با سرویس لوله کندانسور و مبدل حرارتی که شامل آب خنک کننده است، مرتبط است. ترکیب برنج آلومینیومی به ویژه برای تجهیزات مرتبط با دریا و آب دریا زمانی که شیمی عملیاتی و سرعت آب به درستی کنترل می شوند، مرتبط است.

تجهیزات معمول شامل:

• کندانسورهای دریایی
• سیستم های خنک کننده مرکزی
• خنک کننده های موتور
• تجهیزات خنک کننده فراساحلی
• مبدل های حرارتی کشتی

4. تجهیزات شیرین سازی آب

لوله های باله دار کم C68700 را می توان برای تجهیزات انتقال حرارت مورد استفاده در سیستم های شیرین سازی آب و تصفیه آب دریا، بسته به شیمی آب و شرایط طراحی خاص، عرضه کرد.

5. مبدل های حرارتی صنعتی

کاربردهای بالقوه شامل:

• مبدل های حرارتی آب خنک کننده
• کندانسورهای فرآیندی
• خنک کننده های روغن
• خنک کننده های آب
• مبدل های حرارتی فرآیند شیمیایی
• سیستم های آب در گردش صنعتی

محدوده اندازه معمول

ابعاد دقیق باید بر اساس طراحی کندانسور، محاسبه حرارتی، پیکربندی صفحه لوله و مشخصات پروژه قابل اجرا انتخاب شوند.

محدوده های تولید معمول می تواند شامل موارد زیر باشد:

ASTM B111/B111M-24 لوله های کندانسور بدون درز تا قطر 3 1/8 اینچ (80 میلی متر) را پوشش می دهد، اگرچه ابعاد واقعی لوله باله دار کم معمولاً توسط طراحی مبدل و مشخصات خریدار تعیین می شود.

مهم: مقادیر ابعادی فوق محدوده های تولید معمول هستند نه الزامات ابعادی جهانی ASME SB111. ابعاد نهایی، تلرانس ها، هندسه باله، تنش و الزامات بازرسی باید در برابر مشخصات خرید و نسخه قابل اجرا استاندارد تأیید شوند.

ترکیب شیمیایی C68700

الزامات ترکیب شیمیایی معمول برای برنج آلومینیومی UNS C68700 شامل موارد زیر است:

C68700 توسط پایگاه داده UNS انجمن توسعه مس به عنوان برنج آلومینیومی، آرسنیکی طبقه بندی می شود، با مس حدود 76-79%، آلومینیوم 1.8-2.5% و آرسنیک 0.02-0.06%، و روی مابقی را تشکیل می دهد.

برای تامین قراردادی، نسخه قابل اجرا ASME/ASTM و مشخصات خرید بر جداول ترکیب عمومی اولویت دارند.

خواص مکانیکی

خواص مکانیکی به تنش لوله و محدوده ابعادی قابل اجرا بستگی دارد. ASME SB111/ASTM B111 الزامات را بر اساس تنش مشخص شده ارائه می دهد تا اینکه همه لوله های C68700 دارای یک مقدار خواص مکانیکی جهانی باشند. ASTM B111 شرایطی از جمله آنیل شده، کشیده شده سبک، سخت کشیده شده و سخت کشیده شده/آنیل شده در انتها را تشخیص می دهد.

خواص معمول ارزیابی شده برای لوله های کندانسور C68700 شامل موارد زیر است:

• مقاومت کششی
• مقاومت تسلیم / مقاومت اثبات در صورت لزوم
• ازدیاد طول
• سختی
• رفتار انبساط
• عملکرد صاف شدن

برای یک صفحه محصول تجاری، ترجیح داده می شود مقادیر تضمین شده بر اساس تنش سفارش داده شده و مشخصات فعلی ASME SB111 بیان شود، به جای ارائه یک جدول خواص مکانیکی که ممکن است به اشتباه برای هر تنشی اعمال شود.

فرآیند تولید

لوله های کندانسور C68700 باله دار کم ما می توانند از طریق یک توالی کنترل شده مانند موارد زیر تولید شوند:

1. آماده سازی شمش/لوله آلیاژ C68700
2. تولید لوله بدون درز
3. کشیدن یا اندازه گیری سرد
4. عملیات حرارتی بر اساس تنش مورد نیاز
5. صاف کردن
6. کنترل ابعادی دقیق
7. شکل دهی باله کم یکپارچه
8. بازرسی هندسه باله
9. تمیز کردن سطح لوله
10. بازرسی غیرمخرب و ابعادی
11. علامت گذاری و بسته بندی نهایی

ASTM B111 مسیرهای تولید از جمله ریخته گری، اکستروژن، کشیدن، آنیل کردن، صاف کردن، برش و سایر فرآیندهای قادر به تولید لوله های بدون درز در شرایط مشخص شده را توصیف می کند.

بازرسی و آزمایش

برای اطمینان از مناسب بودن برای سرویس کندانسور و مبدل حرارتی، بازرسی می تواند شامل موارد زیر باشد:

تحلیل شیمیایی

شناسایی مثبت مواد یا تحلیل شیمیایی آزمایشگاهی می تواند برای تأیید شیمی آلیاژ C68700 انجام شود.

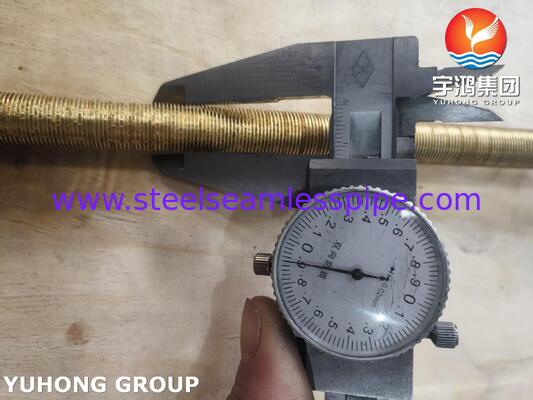

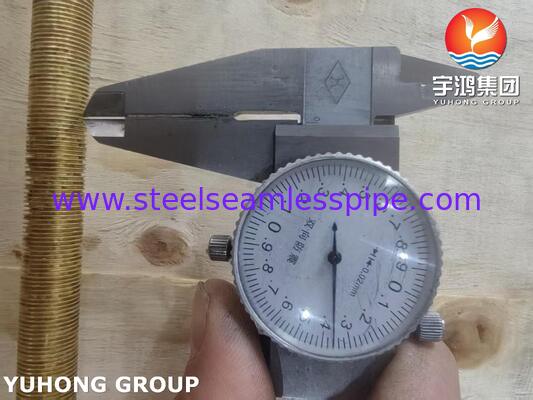

بازرسی ابعادی

بررسی های ابعادی معمول شامل موارد زیر است:

• قطر خارجی
• ضخامت دیواره
• طول لوله
• ارتفاع باله
• گام باله
• ابعاد ریشه باله
• صافی
• بیضی بودن
• شرایط انتها

آزمایش کشش

آزمایش کشش بر اساس مشخصات مواد قابل اجرا و تنش سفارش داده شده برای تأیید عملکرد مکانیکی انجام می شود.

آزمایش انبساط

آزمایش انبساط توانایی لوله را برای تحمل انبساط کنترل شده بدون ترک خوردگی یا شکست غیرقابل قبول ارزیابی می کند.

آزمایش صاف شدن

آزمایش صاف شدن، شکل پذیری لوله و یکپارچگی مواد را ارزیابی می کند.

آزمایش جریان گردابی

آزمایش جریان گردابی می تواند به عنوان یک روش غیرمخرب برای تشخیص ناپیوستگی های مربوطه در دیواره لوله استفاده شود.

آزمایش هیدرواستاتیک

آزمایش هیدرواستاتیک در صورت مشخص شدن توسط سفارش خرید یا استاندارد قابل اجرا می تواند انجام شود.

آزمایش پنوماتیک / هوا زیر آب

آزمایش نشتی پنوماتیک نیز در صورت نیاز توسط مشخصات پروژه می تواند ارائه شود.

ASTM B111/B111M آزمایش انبساط، صاف شدن و تنش پسماند را شناسایی می کند و همچنین آزمایش های جریان گردابی، هیدرواستاتیک و پنوماتیک را در میان الزامات/گزینه های آزمایش خود ارائه می دهد.

بازرسی بصری و سطحی

سطح لوله برای موارد زیر بازرسی می شود:

• ترک ها
• لایه لایه شدن
• درزها
• خراش های بیش از حد
• عیوب سطحی
• آسیب باله
• تغییر شکل
• خوردگی یا آلودگی

مزایای طراحی باله کم

هدف اصلی پیکربندی باله کم، افزایش سطح انتقال حرارت خارجی بدون نیاز به قطر لوله پایه متناسب بزرگتر است.

در مقایسه با لوله های کندانسور ساده، لوله های باله دار کم می توانند ارائه دهند:

• افزایش سطح انتقال حرارت خارجی
• ظرفیت انتقال حرارت بیشتر در یک مبدل فشرده
• کاهش بالقوه در سطح مبدل مورد نیاز
• استفاده کارآمد از طرح های صفحه لوله موجود
• یک راه حل عملی که در آن ضریب انتقال حرارت سمت پوسته کمتر از ضریب سمت لوله است

مزیت حرارتی واقعی به هندسه باله، خواص سیال، سرعت، گرفتگی، اختلاف دما، افت فشار و طراحی کامل مبدل حرارتی بستگی دارد.

چرا برنج آلومینیومی C68700 را انتخاب کنیم؟

C68700 ماتریس غنی از مس را با آلومینیوم و افزودنی کنترل شده آرسنیک ترکیب می کند. استفاده تثبیت شده آن در لوله های کندانسور و مبدل حرارتی، آن را به یک گزینه مواد مرتبط برای سرویس آب خنک کننده تبدیل می کند.

مزایای اصلی آن برای کاربردهای کندانسور شامل موارد زیر است:

• قابلیت انتقال حرارت خوب
• استحکام مکانیکی مناسب برای کاربردهای لوله
• پوشش مشخصات لوله کندانسور تثبیت شده
• مقاومت خوب در برابر فرسایش-خوردگی در شرایط مناسب سرویس آب
• مناسب برای تجهیزات خنک کننده دریایی و صنعتی آب
• در دسترس بودن در تنش های مختلف لوله

ASTM B111 به طور خاص C68700 را به عنوان برنج آلومینیومی B برای لوله های کندانسور بدون درز شناسایی می کند و دامنه فعلی B111/B111M شامل کندانسورهای سطحی، اواپراتورها و مبدل های حرارتی می شود.

تضمین کیفیت

هر دسته تولید می تواند با مستندات کیفی مناسب، مانند موارد زیر عرضه شود:

• گواهی تست مواد (MTC)
• گزارش ترکیب شیمیایی
• نتایج تست مکانیکی
• گزارش بازرسی ابعادی
• گزارش تست جریان گردابی
• گزارش تست هیدرواستاتیک، در صورت مشخص شدن
• قابلیت ردیابی حرارت/دسته
• گواهی انطباق
• مستندات بازرسی شخص ثالث در صورت نیاز

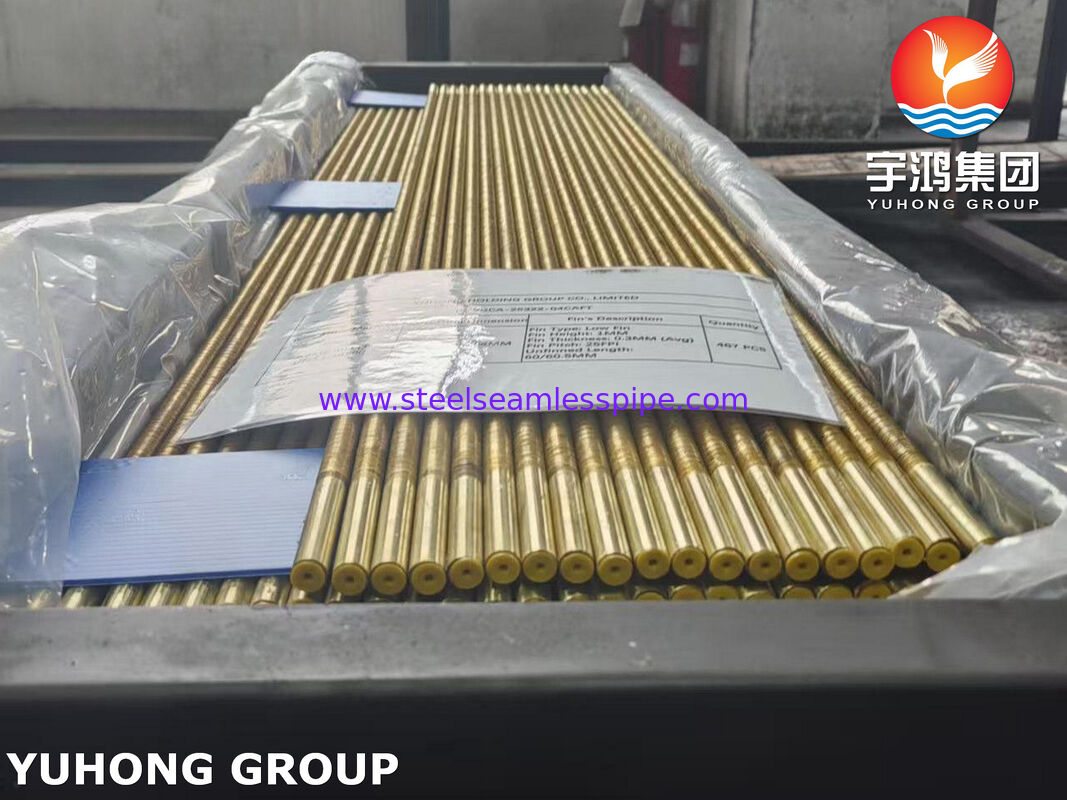

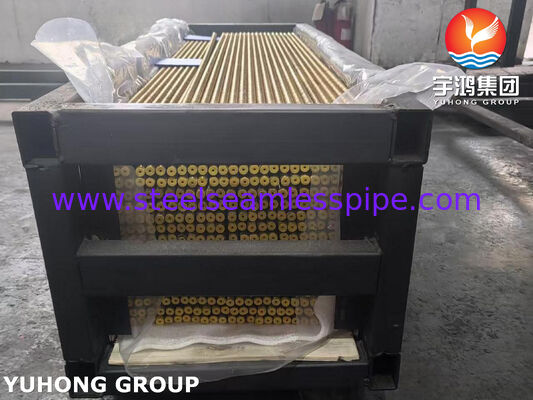

بسته بندی

لوله های باله دار کم C68700 می توانند در بسته بندی صادراتی مناسب بر اساس طول لوله و الزامات مشتری عرضه شوند.

محافظت معمول ممکن است شامل موارد زیر باشد:

• کلاهک های پلاستیکی
• بسته بندی محافظ
• بسته بندی مقاوم در برابر رطوبت
• بسته بندی با برچسب های شناسایی
• جعبه های چوبی یا بسته بندی درجه صادراتی در صورت نیاز

هر بسته می تواند با درجه مواد، اندازه، طول، شماره حرارت/دسته، مقدار و مشخصات قابل اجرا برای ردیابی علامت گذاری شود.

توصیه موقعیت محصول

لوله های باله دار کم برنج آلومینیومی ASME SB111 C68700 برای کندانسورها و مبدل های حرارتی

این محصول به ویژه برای مشتریانی که به دنبال لوله های باله دار کم برنج آلومینیومی برای موارد زیر هستند، مناسب است:

کندانسورهای سطحی | کندانسورهای نیروگاه | مبدل های حرارتی دریایی | خنک کننده آب دریا | تجهیزات شیرین سازی آب | سیستم های خنک کننده صنعتی
