ASTM B366 UNS N10276 / Hastelloy C276 Elbow Hastelloy Steel Buttweld Fitting (تجهیزات تله ای از فولاد استیل)

خلاصه:

استیللی C276 یک آلیاژ نیکل-مولیبدن-کروم با مقاومت بسیار عالی در برابر خوردگی در طیف گسترده ای از محیط های تهاجمی است.لوله ای است که جهت جریان را تغییر می دهدبنابراین، یک آرنج Hastelloy C276 یک لوله تخصصی از این آلیاژ خاص است.

آرنج Hastelloy C276 به طور خاص برای استفاده در محیط های خوردنی طراحی شده است که در آن مقاومت برتر در برابر هر دو رسانه اکسید کننده و کاهش دهنده مورد نیاز است.این باعث می شود آن را یک انتخاب ایده آل برای برنامه های کاربردی در پردازش شیمیایی، کنترل آلودگی، تولید پالپ و کاغذ، درمان زباله های صنعتی و بسیاری از صنایع دیگر که مقاومت در برابر خوردگی حیاتی است.

به دلیل ترکیب شیمیایی منحصر به فرد آن، از جمله سطوح بالای نیکل، مولیبدن و کروم، استیل C276 مقاومت استثنایی نسبت به انواع عوامل خوردنی مانند اسید سولفوریک،اسید کلریدریک، اسید فسفری، کلر و آب دریا، از جمله موارد دیگر.

شکل آرنج اجازه می دهد برای تغییر در جهت جریان مایع، و با استفاده از Hastelloy C276،آرنج می تواند یکپارچگی ساختاری و مقاومت در برابر خوردگی خود را حتی در شرایط سخت عملیاتی حفظ کند.

مهم است که توجه داشته باشید که استیلوی C276 به واسطه انعطاف پذیری و قابلیت اطمینان در محیط های استرس بالا شناخته شده است و به همین دلیل،آرنج های Hastelloy C276 به خاطر عملکرد و طول عمر خود در محیط های صنعتی چالش برانگیز بسیار مورد توجه قرار می گیرند.

مشخصات:

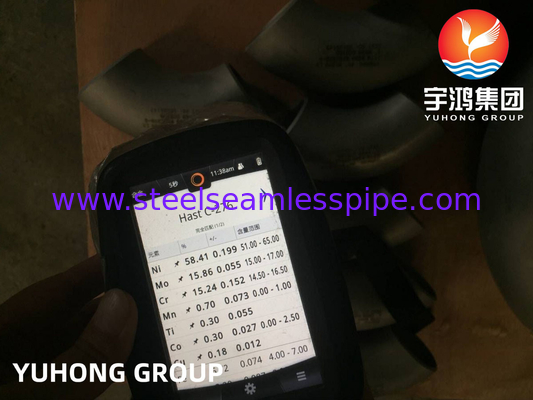

ترکیب شیمیایی:

خواص مکانیکی:


ابعاد:

اندازه اسمی		قطر بیرونی در بیول (ملی متر)	از وسط تا انتها (ملی متر)
			90° آرنج		45° آرنج
DN	NPS	-ازماده مصرف	A		ب
			LR	SR	LR
15	1/2	21.3	38	....	16
20	سه چهارم	26.7	38	....	19
25	1	33.4	38	25	22
32	1 1/4	42.2	48	32	25
40	1 1/2	48.3	57	38	29
50	2	60.3	76	51	35
65	2 1/2	73.0	95	64	44
80	3	88.9	114	76	51
90	سه و نیم	101.6	133	89	57
100	4	114.3	152	102	64
125	5	141.3	190	127	79
150	6	168.3	229	152	95
200	8	219.1	305	203	127
250	10	273.0	381	254	159
300	12	323.8	457	305	190
350	14	355.6	533	356	222
400	16	406.4	610	406	254
450	18	457.0	686	457	286
500	20	508.0	762	508	318
550	22	559.0	838	559	343
600	24	610.0	914	610	381
650	26	660.0	991	660	406
700	28	711.0	1067	711	438
750	30	762.0	1143	762	470
800	32	813.0	1219	813	502
850	34	864.0	1295	864	533
900	36	914.0	1372	914	565
950	38	965.0	1448	965	600
1000	40	1016.0	1524	1016	632
1050	42	1067.0	1600	1067	660
1100	44	1118.0	1676	1118	695
1150	46	1168.0	1753	1168	727
1200	48	1219.0	1829	1219	759
يادداشت: 1) علاوه بر این، GB/T 10752، SH 3408، SH 3409، HG/T 21635، HG/T 21631، SY/T 0510، DL/T 695، EN 10253 و غیره نیز اعمال می شوند. 2) آرنج با NPS بالاتر از 48 باید با توجه به اندازه های توافق شده توسط خریدار و سازنده ساخته شود.
