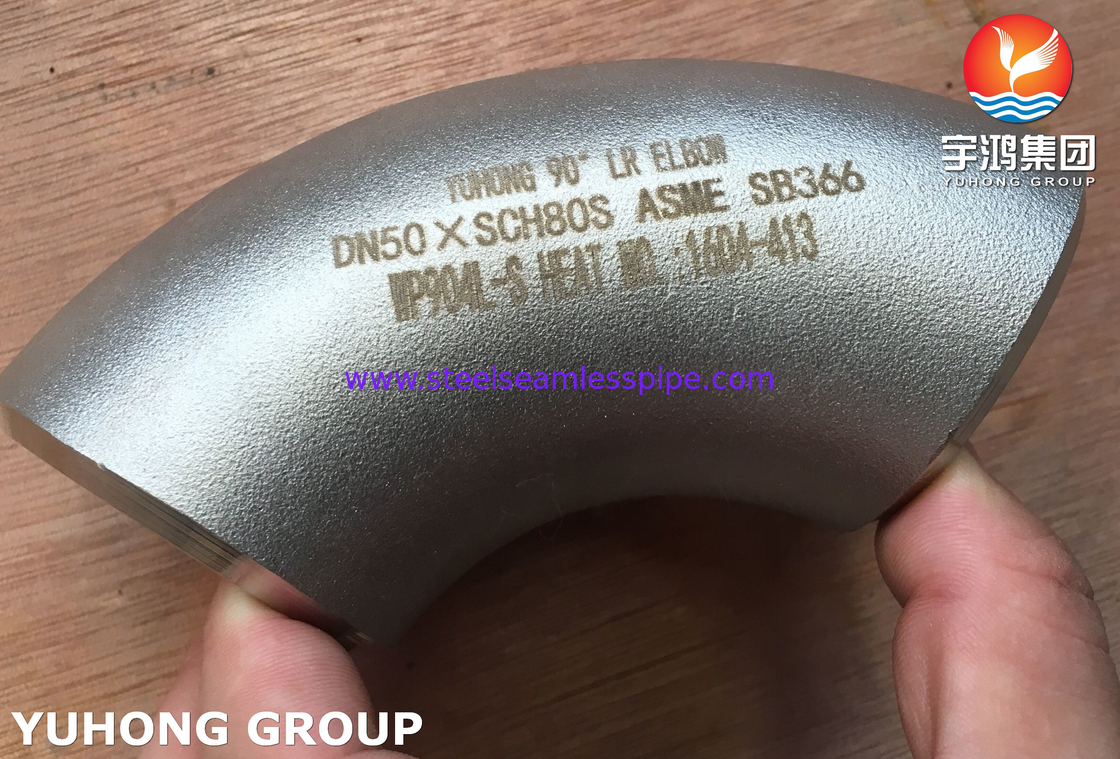

ASTM B366 WP904L آرنج 90 درجه فولادی فولاد ضد زنگ مناسب ASME B16.9

خلاصه:


آرنج WP904L یک جزء مهم در سیستم های مختلف لوله کشی است که عمدتاً در صنایع مانند نفت و گاز، پتروشیمی و تصفیه آب مورد استفاده قرار می گیرد.با مقاومت بالای خود در برابر خوردگی شناخته شده است، به ویژه در محیط های اسیدی، به لطف محتوای کربن پایین و شامل عناصر مانند نیکل، کروم و مولیبدن.

با طراحی قوی، آرنج WP904L دارای خواص مکانیکی عالی است، که به آن اجازه می دهد تا در برابر دمای بالا و فشارها مقاومت کند.این باعث می شود آن را ایده آل برای برنامه های کاربردی که نیاز به دوام و قابلیت اطمینانآرنج به طور معمول در اندازه ها و ابعاد مختلف برای متناسب با پیکربندی های مختلف لوله وجود دارد و شکل آن اجازه می دهد تا تغییرات بدون مشکل در جهت در یک لوله باشد.حداقل کردن کاهش فشار و آشفتگی.

نصب آن معمولاً ساده است و آرنج می تواند به سایر اجزای آن جوش داده شود.برای جلوگیری از خوردگی گالوانیکی، ضروری است که سازگاری با سایر مواد موجود در سیستم تضمین شود.بازرسی و نگهداری منظم به افزایش عمر سیستم لوله کشی شامل آرنج WP904L کمک می کند.

به طور کلی ، آرنج WP904L تنوع ، قدرت و مقاومت در برابر خوردگی را ترکیب می کند و آن را در بسیاری از محیط های چالش برانگیز انتخاب می کند.

مشخصات:

ترکیب شیمیایی:

خواص مکانیکی:


ابعاد:

اندازه اسمی		قطر بیرونی در بیول (ملی متر)	از وسط تا انتها (ملی متر)
			90° آرنج		45° آرنج
DN	NPS	-ازماده مصرف	A		ب
			LR	SR	LR
15	1/2	21.3	38	....	16
20	سه چهارم	26.7	38	....	19
25	1	33.4	38	25	22
32	1 1/4	42.2	48	32	25
40	1 1/2	48.3	57	38	29
50	2	60.3	76	51	35
65	2 1/2	73.0	95	64	44
80	3	88.9	114	76	51
90	سه و نیم	101.6	133	89	57
100	4	114.3	152	102	64
125	5	141.3	190	127	79
150	6	168.3	229	152	95
200	8	219.1	305	203	127
250	10	273.0	381	254	159
300	12	323.8	457	305	190
350	14	355.6	533	356	222
400	16	406.4	610	406	254
450	18	457.0	686	457	286
500	20	508.0	762	508	318
550	22	559.0	838	559	343
600	24	610.0	914	610	381
650	26	660.0	991	660	406
700	28	711.0	1067	711	438
750	30	762.0	1143	762	470
800	32	813.0	1219	813	502
850	34	864.0	1295	864	533
900	36	914.0	1372	914	565
950	38	965.0	1448	965	600
1000	40	1016.0	1524	1016	632
1050	42	1067.0	1600	1067	660
1100	44	1118.0	1676	1118	695
1150	46	1168.0	1753	1168	727
1200	48	1219.0	1829	1219	759
يادداشت: 1) علاوه بر این، GB/T 10752، SH 3408، SH 3409، HG/T 21635، HG/T 21631، SY/T 0510، DL/T 695، EN 10253 و غیره نیز اعمال می شوند. 2) آرنج با NPS بالاتر از 48 باید با توجه به اندازه های توافق شده توسط خریدار و سازنده ساخته شود.
